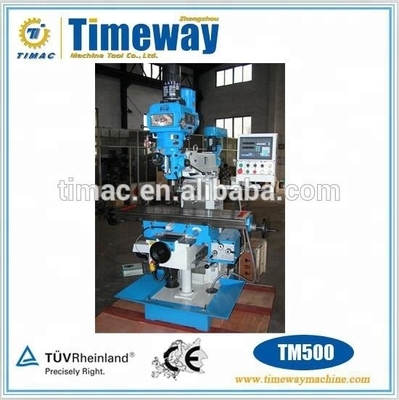

3 Ejes TIMEWAY H/V cabeza de molino torreta fresadora TM500 con voltaje personalizable
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
| Certificación: | CE, ISO9001:2008 |
| Número de modelo: | TM500 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $6,750.00/sets 1-2 sets |
| Detalles de empaquetado: | Casilla de madera (fumigada) |
| Capacidad de la fuente: | 140 juegos/juegos por mes |
|
Información detallada |
|||
| Vía de la mesa (X) (mm): | 600 | Capacidad de mecanizado: | Trabajo pesado |
|---|---|---|---|
| Vía de la mesa (Y) (mm): | 300 | Vía de la mesa (Z) (mm): | 280 |
| En el caso de las máquinas de la categoría 84: | ISO40 | Rango de velocidad del husillo (rpm): | 80 - 5440 |
| El tipo: | Válvulas de acoplamiento | Potencia del motor del husillo ((kW): | 2.2 |
| Válvula de tensión: | A petición del cliente | Dimensión ((L*W*H): | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso (kg): | 1600 | Garantización: | 1 año |
| Puntos de venta clave: | Alta precisión | Servicio de garantía posterior: | Apoyo en línea |
| Ubicación del servicio local: | Rumanía, Sudáfrica, Brasil, Indonesia y Rusia | CNC o no: | Es normal. |
| Servicio postventa: | Apoyo en línea | Fresadora: | Herramientas de máquina |
| Potencia (KW): | 2.2 ((V), 2.2 ((H) | Peso ((Kg): | 1600 |
| Ubicación de la sala de exposición: | Rumanía, Sudáfrica, Brasil, Indonesia y Rusia | Número de ejes: | 3 |
| Condición: | Nuevo | Industrias aplicables: | Fabricación |
| Viaje de la tabla (milímetros): | Se trata de un sistema de control de las emisiones de gases de escape. | Puerto: | Puerto de Qingdao |
Descripción de producto

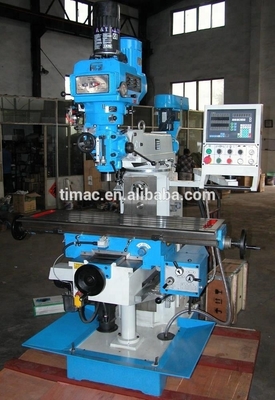

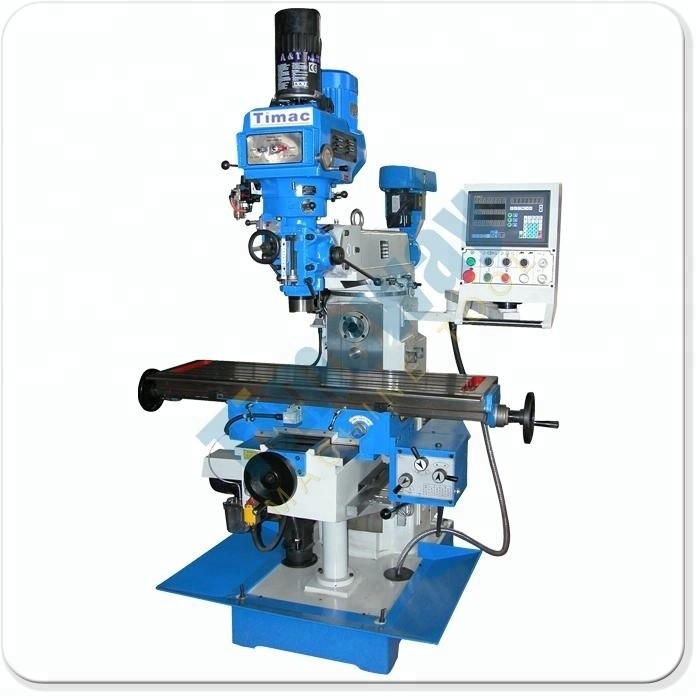

Máquina de fresado de torreta de alimentación automática con cabeza H/V TM500
Características:
Máquina de fresado de torreta

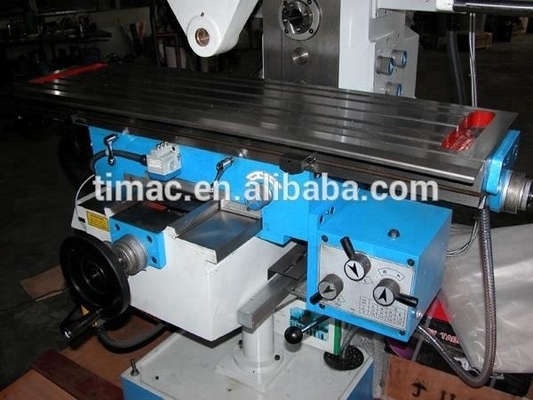

1. superficie de mesa endurecida y molida;
2- alimentación automática en los ejes X y Y, elevación y caída motorizadas de la mesa en el eje Z;
3. manguera de husillo puede tocar, alimentación automática con 3 velocidades;

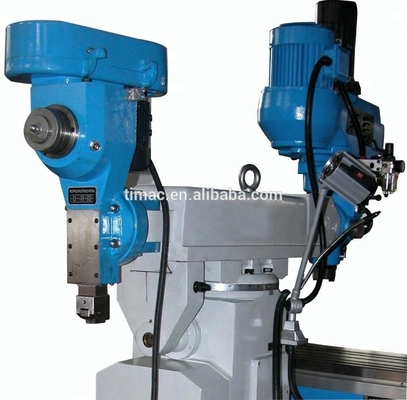

4. El cabezal gira ±90° de derecha a izquierda, inclina ±45° de adelante a atrás (TM500)
5. Parada de profundidad de perforación con visualización de medición;
6. Guía de columna rectangular con alta estabilidad (TM600, TM700, TM800)
Parámetro:
Modelo | Unidad | TM500 | TM600 | TM700 | TM800 |
Tamaño de la mesa | En el caso de los | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
De las partidas 1 a 5
| ISO40 ((V), Se aplicará la norma ISO40 ((H) | ISO40 ((V), Se aplicará la norma ISO40 ((H) | ISO40 ((V), Se aplicará la norma ISO40 ((H) | ISO40 ((V), Se aplicará la norma ISO 50 (H) | |
Diámetro de la pluma | En el caso de los | 95 | 120 | 120 | 120 |
Distancia entre el husillo y la mesa | En el caso de los | 9 ± 0-370 | 90 a 490 | 90 a 490 | 135 a 535 |
Distancia desde la horizontal el eje a la mesa | En el caso de los
| 0 a 280 | 0 a 400 | 0 a 400 | 230 |
Distancia desde el spin dle hasta la columna | En el caso de los | Entre 200 y 700 | Entre 200 y 700 | Entre 200 y 700 | Entre 200 y 700 |
Velocidad del husillo
| Rp.m
| (16 pasos) 80-5440 ((V), (12 pasos) 40-1300 ((H)
| (16 pasos) 70-7200 ((V), (12 pasos) 40-1300 ((H)
| (16 pasos) 70-7200 ((V), (12 pasos) 40-1300 ((H)
| (16 pasos) 70-7200 ((V), (12 pasos) 60-1800 ((H)
|
Viaje por husillo | En el caso de los | 127 | 145 | 145 | 145 |
Alimento para plumas
| En el caso de los
| (3 pasos) 0.15,0.08,0.25 | (3 pasos) 0.4,0.08,0.15 | (3 pasos) 0.4,0.08,0.15 | (3 pasos) 0.4,0.08,0.15 |
Capacidad máxima de perforación de la alimentación automática | En el caso de los
| 10 | 10 | 10 | 10 |
Cabeza giratoria ((derecha a izquierda) | ± 90° | ± 90° | ± 90° | ± 90° | |
Inclinación de la cabeza (de delante hacia atrás) | ± 45° | ||||
Viajes por mesa ((Longitudinal/Cross/Vertical) | En el caso de los
| Las demás partidas | Las demás partidas | Las demás partidas | Se trata de las siguientes: |
Velocidad de alimentación de los ejes X y Y | Se aplican las siguientes medidas: | 22 a 555 | 22 a 555 | 22 a 555 | 22 a 555 |
Velocidad de alimentación rápida de los ejes X y Y | Se aplican las siguientes medidas: | 1080 | 1080 | 1080 | 1080 |
Eje Z velocidad de elevación rápida | Se aplican las siguientes medidas: | 590 | 590 | 590 | 590 |
Eje Z para elevar rápidamente la potencia del motor | - ¿ Qué? | 750 | 750 | 750 | 1100 |
Peso máximo de la pieza | En kg | 300 | 300 | 300 | 400 |
T slot ((No./ancho/distancia) | En el caso de los | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Motor principal | El peso | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
Motor de accionamiento de eje X,Y con alimentación automática | - ¿ Qué? | 750 | 750 | 750 | 750 |
Potencia de la bomba de refrigerante | - ¿ Qué? | 40 | 40 | 40 | 90 |
Dimensión general | En el caso de los | Se trata de un sistema de control de las emisiones de gases. | Se trata de un sistema de control de las emisiones de gases. | 1780 x 1500 x 2270 | 2220 x 1790 x 2360 |
N.W. / G.W. | En kg | Las demás: | Las demás: | 1650/1750 | 2450/2650 |
*** Normas:
5 HP de fabricación de Taiwán, cabeza de fresado tipo polea paso, rodillo de molino, barra de tracción, bisagra de la máquina, arco horizontal del molino, sistema de refrigerante, lámpara de trabajo, motor elevador de mesa, panel convergente, llave inglesa,la llave de llave, manguera central, manija giratoria elevadora, placa de recogida de aceite, manual de operación ((edición en inglés).
*** Opcional:
DRO de 3 ejes
Cabeza de fresado de tipo de velocidad variable (sin pasos) de 5 CV fabricada en Taiwán
Barra de extracción de energía del aire
58 piezas de equipos de sujeción
Cabeza divisoria universal
Mesa giratoria
Paquete: Paleta de madera y cubierta de plástico (norma)
o caja de madera contrachapada (opcional)
Tamaño del embalaje:
Una pieza en una caja: 114x122x222CMEn el caso de las empresas de la Unión, el importe de la ayuda se fijará en el importe de la ayuda.
Dos piezas en una caja:114x122x222cmEn el caso de las empresas de la Unión, el importe de la ayuda se fijará en el valor de la ayuda.
Contenedor cargado:3 juegos / 20'GP
