24 horas después del servicio TPX-110D Máquina de perforación y fresado para metal
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Timeway/Timac |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $40,000.00/pieces 1-2 pieces |
|
Información detallada |
|||
| Tamaño de la mesa (mm): | 1250x1100 | Vía de la mesa (X) (mm): | 1600 milímetros |
|---|---|---|---|
| Vía de la mesa (Y) (mm): | 1200 milímetros | Vía de la mesa (Z) (mm): | Cubierto |
| Número de ejes: | 6 | Max. Table Load (kilogramos): | 5000 |
| Vías (eje W) en mm: | Las demás: | Inspección de salida por vídeo: | Proveedor |
| Informe de ensayo de la máquina: | Proveedor | Tipo de comercialización: | Producto caliente 2024 |
| Garantía de los componentes centrales: | 1 año | Componentes básicos: | motor, motor, engranaje |
| Precisión de posicionamiento (eje X) mm: | 0.005 | Precisión de posicionamiento (eje Y) mm: | 0.005 |
| Precisión de posicionamiento (eje Z) mm: | 0.005 | Rango de velocidad del husillo (rpm): | Las demás partidas |
| Potencia del motor del husillo ((kW): | 7.5 | El tipo: | En el plano horizontal |
| Condición: | Nuevo | CNC o no: | Es normal. |
| Dimensión ((L*W*H): | 5028 | Peso (T): | 14 T |
| Garantización: | 1 año | Puntos de venta clave: | Larga vida útil |
| Industrias aplicables: | Talleres de reparaciones de la maquinaria, construcciones, energía y explotación minera | Ubicación de la sala de exposición: | Turquía, Vietnam, Brasil, Perú, Indonesia, India, México, Rusia, Corea del Sur, Sudáfrica, Australia |
| Nombre del producto: | Máquina de perforación horizontal de alta precisión | Modelo: | TPX-110D |
| Tipo de máquina: | Máquina de perforación giratoria | Diámetro del taladro: | 110 mm |
| Tamaño de la tabla: | 1250*1100 mm | Servicio de garantía posterior: | Apoyo técnico en línea las 24 horas |
| Velocidad del eje: | 8 a 1000 rpm | El color: | Requiere del cliente |
| Potencia del motor: | 7.5kw | Precisión: | Alto grado de precisión |
Descripción de producto
Descripción de los productos

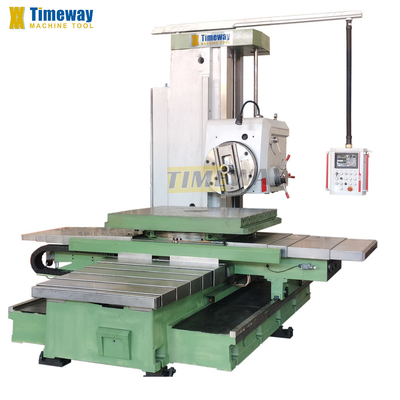

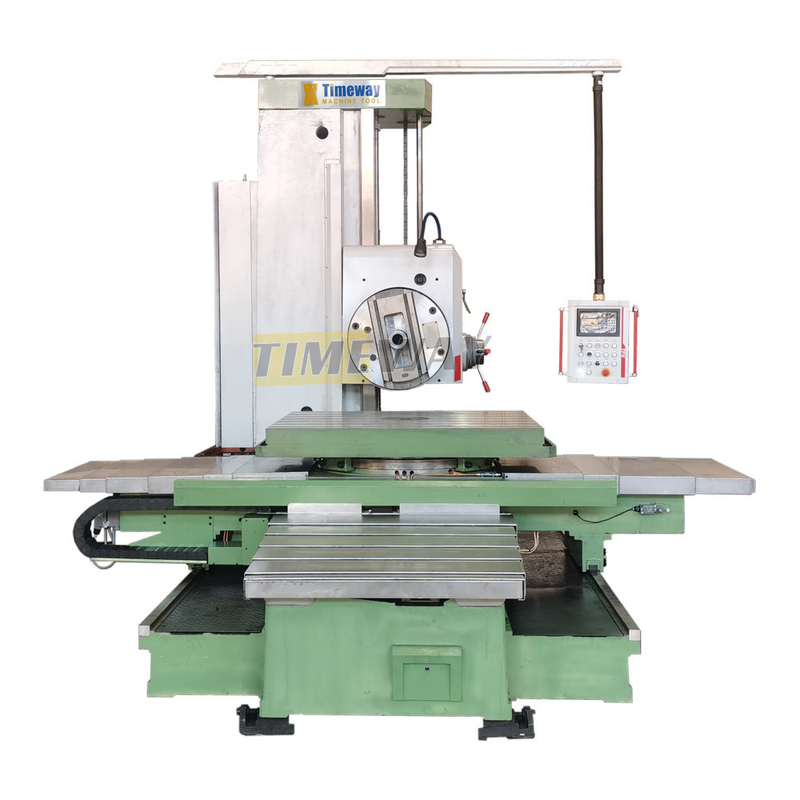

Máquina de perforación y fresado horizontal
Características
1. Espindle de alta calidad:El mecanismo de tres capas garantiza una alta precisión de rotación y el soporte de tres puntos proporciona una alta rigidez y precisión.

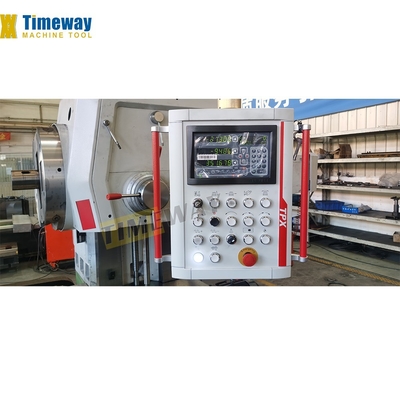

2. Diseño amigable para el usuario:El panel de operación suspendido proporciona un funcionamiento centralizado flexible y conveniente.
3Apuntamiento óptico preciso y estable:El dispositivo de orientación óptica 4*90 de la mesa de trabajo garantiza una alta precisión de posicionamiento y una alta precisión en el aburrimiento de giro.
4El bloqueo eléctrico-hidráulico:Todos los componentes móviles cuentan con bloqueo electrohidráulico.
5- En la cama.Nuestras piezas de alta calidad cuentan con guías pulidas y endurecidas. Las piezas están reforzadas internamente para maximizar la rigidez y estabilidad.
6Panel de control:Disponible en suspensión o con brazo oscilante, el panel de control es fácil de usar y reduce la fatiga del operador.
7Diseño interno:Fácil de instalar, estable y preciso con una estructura completamente cerrada para evitar la intrusión de aceite, refrigerante y chips.
8. Columna:Fabricado con piezas fundidas de alta calidad con tierra y guías endurecidas, el diseño estructural optimizado soporta fácilmente el conjunto.
9. Revestimiento de protección:Las placas de acero soldadas de alta calidad forman una excelente cubierta protectora.
10Sistema hidráulicoLa presión se ajusta mediante una válvula de alivio y la velocidad variable se obtiene mediante una válvula giratoria.
11- Velocidad primariaCuando el motor está controlado mediante interruptores en el propio cabezal, es posible una variedad de velocidades de rotación.
2. Diseño amigable para el usuario:El panel de operación suspendido proporciona un funcionamiento centralizado flexible y conveniente.
3Apuntamiento óptico preciso y estable:El dispositivo de orientación óptica 4*90 de la mesa de trabajo garantiza una alta precisión de posicionamiento y una alta precisión en el aburrimiento de giro.
4El bloqueo eléctrico-hidráulico:Todos los componentes móviles cuentan con bloqueo electrohidráulico.
5- En la cama.Nuestras piezas de alta calidad cuentan con guías pulidas y endurecidas. Las piezas están reforzadas internamente para maximizar la rigidez y estabilidad.
6Panel de control:Disponible en suspensión o con brazo oscilante, el panel de control es fácil de usar y reduce la fatiga del operador.
7Diseño interno:Fácil de instalar, estable y preciso con una estructura completamente cerrada para evitar la intrusión de aceite, refrigerante y chips.
8. Columna:Fabricado con piezas fundidas de alta calidad con tierra y guías endurecidas, el diseño estructural optimizado soporta fácilmente el conjunto.
9. Revestimiento de protección:Las placas de acero soldadas de alta calidad forman una excelente cubierta protectora.
10Sistema hidráulicoLa presión se ajusta mediante una válvula de alivio y la velocidad variable se obtiene mediante una válvula giratoria.
11- Velocidad primariaCuando el motor está controlado mediante interruptores en el propio cabezal, es posible una variedad de velocidades de rotación.
Especificación
Especificaciones | Unidades | El TPX-110B | El TPX-110C | TPX-110D | ||
El eje | Diámetro | En el caso de los | 110 | 110 | 110 | |
Más estrecho | No, el Morse.6 | No, el Morse.6 | No, el Morse.6 | |||
Par máximo | N.m. | 1225 | 1225 | 1225 | ||
Empuje axial máximo | No | 12250 | 12250 | 12250 | ||
Ajustes de velocidad | - | 22 | 22 | 22 | ||
Rango de velocidad | rpm | 8 a 1000 | 8 a 1000 | 8 a 1000 | ||
Potencia del motor principal | El peso | 7.5 | 7.5 | 7.5 | ||
Placa de cara | Par máximo | N.m. | 1960 | 1960 | 1960 | |
Diámetro | En el caso de los | 600 | 600 | 600 | ||
Rango de velocidad | rpm | 4 a 200 | 4 a 200 | 4 a 200 | ||
Ajustes de velocidad | - | 18 | 18 | 18 | ||

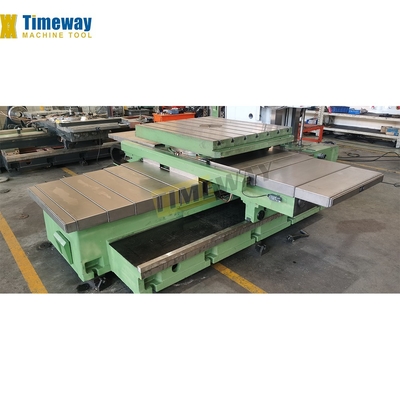

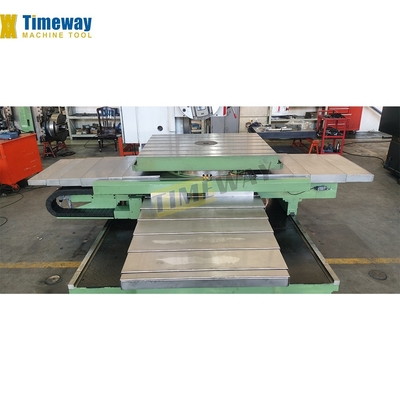

Mesa de trabajo | Las dimensiones | En el caso de los | 1100*960 | 1100*960 | 1250*1100 | |
Carga máxima. | En kg | 5000 | 5000 | 5000 | ||
Tamaño de la ranura en T | En el caso de los | 22 | 22 | 22 | ||
Número de ranuras en T | 7 | 7 | 7 | |||
Rango de mecanizado | Víaje máximo en el eje X | En el caso de los | 900 | 1250 | 1600 | |
Eje Y, recorrido máximo | En el caso de los | 900 | 900 | 1200 | ||
Víaje máximo en el eje Z | En el caso de los | 1400 | 1400 | 1400 | ||
El eje W, el máximo de desplazamiento (espindle) | En el caso de los | 600 | 600 | 600 | ||
Víaje máximo del eje U (deslizamiento de la placa orientada) | En el caso de los | 180 | 180 | 180 | ||
Ángulo de rotación del eje B | ¿ Qué pasa? | 360 | 360 | 360 | ||
Distancia mínima entre el triturador de husillo y la mesa de trabajo | En el caso de los | 0 | 0 | 0 | ||
Alimentos para animales | Se aplicará la regla de velocidad de cruce X/Y/Z/W. | Se aplican las siguientes medidas: | 2500 | 2500 | 2500 | |
Rango de alimentación de ejes para cada giro del husillo | mm/rev | 0.04-6/0.01-1. ¿Qué quieres decir?88 | 0.04-6/0.01-1. ¿Qué quieres decir?88 | 0.04-6/0.01-1. ¿Qué quieres decir?88 | ||
Rango de velocidad ((X) | Se aplican las siguientes medidas: | - | - | - | ||
Precisión | Precisión de lectura de medición lineal (eje X/Y/Z) | En el caso de los | 0.005 | 0.005 | 0.005 | |
Precisión de lectura de medición lineal ((eje B) | ¿ Qué pasa? | 0.001 | 0.001 | 0.001 | ||
Especificaciones generales | Dimensiones (L*W*H) | En el caso de los | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Peso de la máquina | En kg | 11500 | 13000 | 14000 | ||
Accesorios
MT6 huso (110 mm) Las partidas de las máquinas de la categoría M1 y M2 Placa de cara Contenedor de herramientas aburridas Lámpara de trabajo Sistema hidráulico Bomba de lubricación DRO del eje X/Y de NEWALL Control del PLC de MITSUBISHI Componentes eléctricos con marca CE Cuñas niveladas y pernos de fundación Herramientas de funcionamiento Manual de funcionamiento | Las partes de las máquinas de ensamblaje y los equipos de ensamblaje Nuevo eje Z DRO Columna trasera Dispositivo de giro y engranajes |
