Máquina de perforación y fresado horizontal CNC normal con sistema de control de 6 ejes
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | timeway |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $89,655.00/sets >=1 sets |
|
Información detallada |
|||
| Tamaño de la mesa (mm): | 1250*1100 | Vía de la mesa (X) (mm): | 1600 milímetros |
|---|---|---|---|
| Vía de la mesa (Y) (mm): | 1200 milímetros | Vía de la mesa (Z) (mm): | Cubierto |
| Número de ejes: | 6 | Max. Table Load (kilogramos): | 5 000 kg |
| Vías (eje W) en mm: | Las demás: | Inspección de salida por vídeo: | Proveedor |
| Informe de ensayo de la máquina: | Proveedor | Tipo de comercialización: | Nuevo producto 2020 |
| Garantía de los componentes centrales: | 1 año | Componentes básicos: | PLC, motor, rodamiento, caja de engranajes, engranajes |
| Precisión de posicionamiento (eje X) mm: | 0.005 | Precisión de posicionamiento (eje Y) mm: | 0.005 |
| Precisión de posicionamiento (eje Z) mm: | 0.005 | No. de herraduras: | No casado |
| Rango de velocidad del husillo (rpm): | Las demás partidas | Potencia del motor del husillo ((kW): | 7.5 |
| El tipo: | En el plano horizontal | Condición: | Nuevo |
| CNC o no: | Es normal. | Válvula de tensión: | Personalizar |
| Dimensión ((L*W*H): | 5028 x 3359 x 3079 mm | Peso (T): | 14 T |
| Garantización: | 1 año | Puntos de venta clave: | Sustentable |
| Industrias aplicables: | Tiendas de materiales de construcción, tiendas de reparación de maquinaria, tiendas de alimentos, en | Ubicación de la sala de exposición: | Egipto, Canadá, Turquía, Reino Unido, Estados Unidos, Italia, Francia, Alemania |
| Nombre: | taladradora horizontal | Nombre del producto: | Herramienta de máquina aburrida |
| Modelo: | TPX-110D | Tipo de máquina: | Estructura horizontal |
| Precisión: | Alta precisión | Palabra clave: | Aburrimiento y fresado |
| El color: | personalizado | Funciones: | Alta eficiencia |
| Tiempo de entrega: | Dentro de los 15 días | ||
Descripción de producto
Descripción del producto

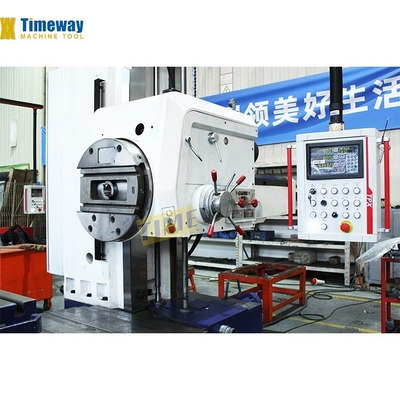

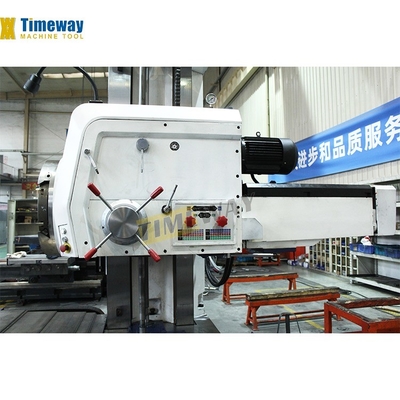

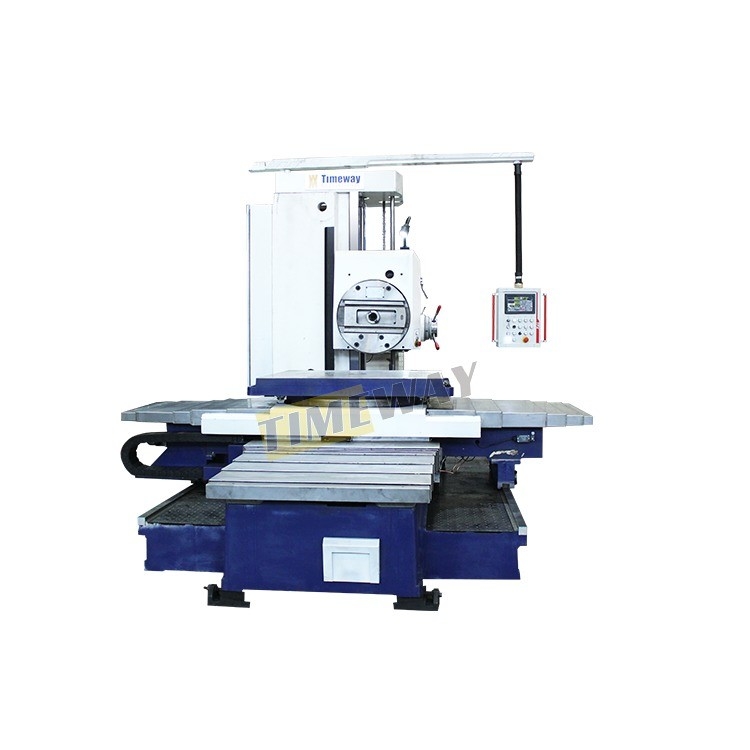

Máquina de perforación y fresado horizontal
Las fresadoras y perforadoras horizontales de serie clásica son especialmente adecuadas para el fresado de materias en bruto y acabado, así como para la fresadura de componentes grandes, medianos y de tipo caja.Ellos sobresalen en el agujero interno de perforación, el giro cilíndrico, y la ranura por alimentación radial del apoyo de deslizamiento de la placa de cara.la rotación de la mesa de trabajo utiliza un dispositivo de posicionamiento óptico de 4x90 ° adecuado para necesidades de precisión de mecanizado de gran volumen de trabajo de la piezaEl sistema de medición de precisión DRO cumple con los requisitos de la coordenada y la líneación de la pieza de trabajo.
Especificación
Especificaciones | Unidades | El TPX-110B | El TPX-110C | TPX-110D | ||
El eje | Diámetro | En el caso de los | 110 | 110 | 110 | |
Más estrecho | No, el Morse.6 | No, el Morse.6 | No, el Morse.6 | |||
Par máximo | N.m. | 1225 | 1225 | 1225 | ||
Empuje axial máximo | No | 12250 | 12250 | 12250 | ||
Ajustes de velocidad | - | 22 | 22 | 22 | ||
Rango de velocidad | rpm | 8 a 1000 | 8 a 1000 | 8 a 1000 | ||
Potencia del motor principal | El peso | 7.5 | 7.5 | 7.5 | ||

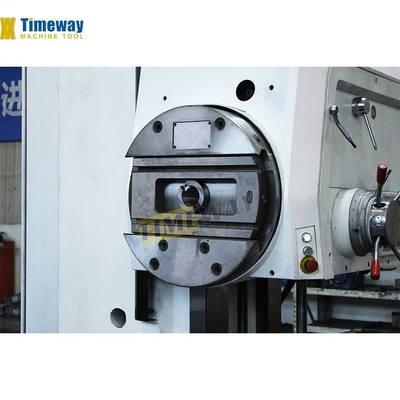

Placa de cara | Par máximo | N.m. | 1960 | 1960 | 1960 | |
Diámetro | En el caso de los | 600 | 600 | 600 | ||
Rango de velocidad | rpm | 4 a 200 | 4 a 200 | 4 a 200 | ||
Ajustes de velocidad | - | 18 | 18 | 18 | ||

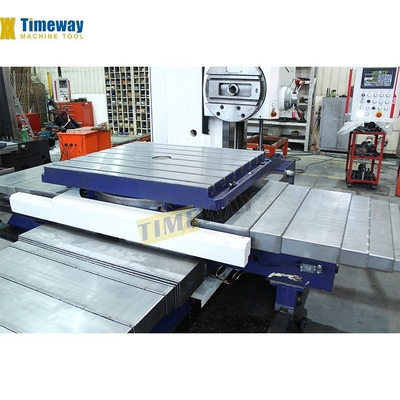

Mesa de trabajo | Las dimensiones | En el caso de los | 1100*960 | 1100*960 | 1250*1100 | |
Carga máxima. | En kg | 5000 | 5000 | 5000 | ||
Tamaño de la ranura en T | En el caso de los | 22 | 22 | 22 | ||
Número de ranuras en T | 7 | 7 | 7 | |||
Rango de mecanizado | Víaje máximo en el eje X | En el caso de los | 900 | 1250 | 1600 | |
Eje Y, recorrido máximo | En el caso de los | 900 | 900 | 1200 | ||
Víaje máximo en el eje Z | En el caso de los | 1400 | 1400 | 1400 | ||
El eje W, el máximo de desplazamiento (espindle) | En el caso de los | 600 | 600 | 600 | ||
Víaje máximo del eje U (deslizamiento de la placa orientada) | En el caso de los | 180 | 180 | 180 | ||
Ángulo de rotación del eje B | ¿ Qué pasa? | 360 | 360 | 360 | ||
Distancia mínima entre el triturador de husillo y la mesa de trabajo | En el caso de los | 0 | 0 | 0 | ||
Alimentos para animales | Se aplicará la regla de velocidad de cruce X/Y/Z/W. | Se aplican las siguientes medidas: | 2500 | 2500 | 2500 | |
Rango de alimentación de ejes para cada giro del husillo | mm/rev | 0.04-6/0.01-1. ¿Qué quieres decir?88 | 0.04-6/0.01-1. ¿Qué quieres decir?88 | 0.04-6/0.01-1. ¿Qué quieres decir?88 | ||
Rango de velocidad ((X) | Se aplican las siguientes medidas: | - | - | - | ||
Precisión | Precisión de lectura de medición lineal (eje X/Y/Z) | En el caso de los | 0.005 | 0.005 | 0.005 | |
Precisión de lectura de medición lineal ((eje B) | ¿ Qué pasa? | 0.001 | 0.001 | 0.001 | ||
Especificaciones generales | Dimensiones (L*W*H) | En el caso de los | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Peso de la máquina | En kg | 11500 | 13000 | 14000 | ||
Detalles de los accesorios:
Accesorios estándar | Accesorios opcionales |

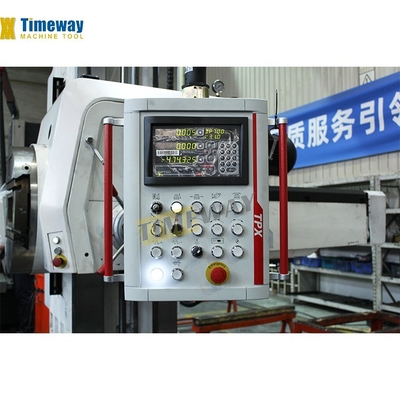

MT6 huso (110 mm) Las partidas de las máquinas de la categoría M1 y M2 Placa de cara Contenedor de herramientas aburridas Lámpara de trabajo Sistema hidráulico Bomba de lubricación DRO del eje X/Y de NEWALL Control del PLC de MITSUBISHI Componentes eléctricos con marca CE Cuñas niveladas y pernos de fundación Herramientas de funcionamiento Manual de funcionamiento | Las partes de las máquinas de ensamblaje y los equipos de ensamblaje Nuevo eje Z DRO Columna trasera Dispositivo de giro y engranajes |
Detalles de la máquina
Introducción de la empresa
Display de fábrica:
Perfil de la fábrica:
Nuestra fábrica se estableció en 2014. Tiene técnicos profesionales, un equipo de investigación y desarrollo, fabrica y vende equipos CNC y proporciona servicios profesionales personalizados.Nuestros productos se utilizan ampliamente en el procesamiento de moldes, productos 3C, maquinaria agrícola, maquinaria de petróleo, procesamiento de piezas de automóviles, industria aeroespacial, etc., vendiendo a más de 60 países y regiones en el país y en el extranjero.
El texto Introducción:
Perfil de la empresa:
Timeway Machine Tool Co., Ltd es una empresa profesional de fabricación de máquinas herramienta, los principales productos incluyen torno, fresadora, máquina de rectificación, etc.,y según las necesidades del cliente también podemos diseñar y fabricar varias máquinas de propósito especial, para prestar servicios relativos de actualización y transformación de la tecnología en el campo de las máquinas herramienta.
Cliente visitado:
Hasta ahora, hemos recibido muchos clientes del extranjero, y todos ellos están muy satisfechos con nuestra empresa y productos
Las exposiciones:
Desde el establecimiento del Ministerio de Comercio Exterior, hemos participado en varias exposiciones nacionales e internacionales como la Feria de Cantón de Otoño, la Exposición de Beijing,Exposición de Shanghai, Moscú, Etiopía y Rusia, y han mantenido relaciones de cooperación amistosas a largo plazo con los clientes de la exposición.
Compras en una ventanilla
Puede hacer clic en la imagen para ver los productos que le interesan
Comentarios de los clientes
Nuestros servicios
1- Reemplazo gratuito de las piezas disponibles durante el período de garantía. - Precio de coste de las piezas disponibles después del período de garantía.Acción rápida y respuesta a las preguntas técnicas en cualquier momento durante toda la vida útil de la máquina. 3. Centro de servicio post-exterior disponible en algunas regiones. 4. Servicio de ingenieros en el extranjero disponible a petición del cliente ((coste relativo generado por el cliente).
Preguntas frecuentes
P: ¿Por qué elegir Timeway Machine?
A: 1. Alta calidad con precio competitivo; 2. Equipo profesional de I + D y 25 años de experiencia en exportación; 3. Exportado a más de 60 países; 4. Certificados CE, ISO; 5.Servicio en línea las 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantía de calidad; 7. Ingenieros en el extranjero disponibles para resolver problemas;P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.P: ¿Cuál es el MOQ?R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)P: ¿Qué hay de las condiciones de pago?A: (1) T/T con 30% de pago por adelantado, y 70% de pago del saldo a pagar antes del envío; (2) LC irrevocable a la vista; (3) Western Union, MoneyGram, etc.P: ¿Qué hay de la garantía?R: El período de garantía es de un año después de la entrega.
Quiere saber más detalles sobre este producto
