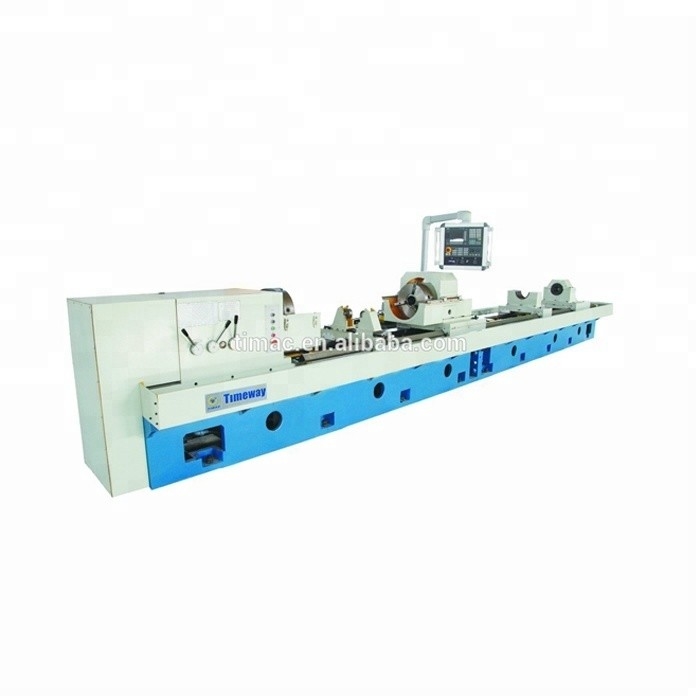

Máquina de perforación de agujeros profundos CNC de 100 mm para cilindro hidráulico
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC, TIMEWAY |
| Certificación: | CE ISO9001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $100,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paquete estándar apto para la navegación o según las necesidades del cliente |
| Capacidad de la fuente: | 300 sistemas/sistemas por Año |
|
Información detallada |
|||
| Condición: | Nuevo | El tipo: | Perforadora del banco |
|---|---|---|---|
| Diámetro de Max. Drilling (milímetros): | 100 | Rango de velocidad del husillo (rpm): | 20 - 1200 rpm |
| CNC o no: | Es normal. | Válvula de tensión: | Las demás: |
| Potencia en kW: | 30 | Peso (kg): | 9 000 kg |
| Garantización: | 1 año | Puntos de venta clave: | Alta precisión |
| Ubicación de la sala de exposición: | Estados Unidos, Francia, Brasil, Indonesia, Sudáfrica y Kazajstán | Industrias aplicables: | Tiendas de materiales de construcción, talleres de reparación de máquinas, fábrica de alimentos y be |
| Tipo de comercialización: | Nuevo producto 2020 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Componentes básicos: | Transporte, bomba, engranaje, motor | Gama de perforación del diámetro: | de 30 a 60 mm |
| Rango de diámetro del taladro: | 40 a 125 mm | Rango de profundidad de aburrimiento: | 500-8000 mm |
| Diámetro de sujeción de la pieza: | 40 a 200 mm | Rango de velocidad del eje del cabezal: | 20 a 1200 rpm |
| Altura del centro del husillo: | 300 mm | En el caso de las máquinas de la categoría 84: | 1:20 |
| Sistema CNC: | SIEMENS u otro sistema CNC | Peso: | Como situación real |
| Puerto: | Puerto de China | ||
Descripción de producto
Máquina de perforación y perforación de agujeros profundos horizontales CNC
El sistema de control de las emisiones de gases de efecto invernadero
Perspectivas principales
Resumen de las actividades
Resumen de la máquina
- La máquina de perforación y perforación de agujeros profundos CNC es principalmente para el procesamiento de piezas de trabajo cilíndricas. Esta máquina puede realizar el proceso de perforación, perforación, expansión y pulido de rodillos, etc.
- La máquina está equipada con sistema CNC. Además de mecanizado a través del agujero, también puede procesar agujero paso y agujero ciego, etc.
- La máquina herramienta es adecuada para la producción de cilindros especiales, cilindros de carbón, maquinaria hidráulica, tubo de caldera de alta presión, petróleo, militar, eléctrica y espacio aéreo, etc.
Principales actuaciones
Rendimiento y características
- La máquina de perforación y perforación de agujeros profundos de la serie adopta la doble guía rectangular en el cuerpo de la cama, que está tratada por tecnología de endurecimiento y tiene la excelente resistencia al desgaste.
- El dispositivo de protección está instalado alrededor de la máquina para evitar salpicaduras y fugas de aceite.
- El sistema de alimentación y el alimentador de aceite adoptan el control del servomotor y la transmisión del engranaje para garantizar la seguridad de la herramienta y la pieza de trabajo, la máquina se opera fácilmente y tiene la buena rigidez.
- El motor del husillo utiliza un motor de frecuencia variable CA con regulación de velocidad sin pasos.
- Es aplicable al proceso de perforación y perforación. Cuando la máquina de perforación adopta la eliminación de astillas internas (tipo BTA), el aceite de corte se suministra por el alimentador de aceite a la zona de corte,la viruta se descarga a través del orificio interior de la barra de perforación y se recoge en el contenedor de virutas situado en la parte posterior de la máquina.
- La máquina está equipada con una herramienta compuesta de alta eficiencia, la herramienta de pulido de rodillos de skiving puede expandirse y retraerse automáticamente,puede lograr un procesamiento de alta eficiencia para la producción de botellas de aceite.
- Alemania herramienta WENAROLL se puede elegir, y el cliente también puede utilizar la herramienta fabricada por nuestra empresa.
- DBK-100 está equipado con caja de cabeza de trabajo, pero no está equipado con caja de perforación o caja de perforación;El DBK-100A. Noañadir a la caja de perforación o caja de perforación sobre la base del DBK-100, por lo quemayor eficienciael mecanizado de agujeros profundos para piezas cilíndricas.
Lista de especificaciones
Parámetros técnicos
| Especificaciones | Unidades | El DBK-100 | El DBK-100A |
| Rango de diámetro de perforación | En el caso de los | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: |
| Rango de diámetro del taladro | En el caso de los | Se aplicará el método de ensayo. | Se aplicará el método de ensayo. |
| Rango de profundidad de aburrimiento | - ¿ Qué? | 0.5 a 8 | 0.5 a 8 |
| Diámetro de sujeción de la pieza de trabajo | En el caso de los | Se aplicará el método de ensayo. | Se aplicará el método de ensayo. |
| Altura del centro del husillo | En el caso de los | 300 | 300 |
| Rango de velocidad de rotación del husillo del cabezal | r/m | Entre 200 y 1200 | Entre 200 y 1200 |
| Diámetro del orificio del husillo | En el caso de los | Frente a la luz | Frente a la luz |
| Diámetro del orificio del ventrículo delantero | En el caso de los | Φ85 1:20 | Φ85 1:20 |
| Potencia del motor de la cabecera | El peso | Motor de frecuencia variable de 15 kW | |
| Potencia del motor de la caja de perforación | El peso | - | 15 |
| Diámetro del orificio del husillo de la caja de perforación | En el caso de los | - | Frente a la luz |
| Agujero cónico delantero de la caja de perforación | En el caso de los | - | Φ85 1:20 |
| Rango de velocidad de la caja de perforación | r/min | - | 40 a 500 ((12 pasos) |
| Rango de velocidad de alimentación (sin pasos) | Se aplican las siguientes medidas: | 5-1500 (sin pasos) | 5-1500 (sin pasos) |
| Velocidad de movimiento rápida del carro de alimentación | el número de unidades | 3.2 | 3.2 |
| Potencia del motor de alimentación | El peso | 5.5 | 5.5 |
| Potencia del motor rápido del carro de alimentación | El peso | 3 | 3 |
| Potencia del motor de la bomba hidráulica | El peso | 1.5 | 1.5 |
| Presión de trabajo nominal del sistema hidráulico | En el caso de las | 6.3 | 6.3 |
| Potencia del motor de la bomba de enfriamiento | El peso | 5.5 (3 grupos) | 5.5 (3 grupos) |
| Presión nominal del sistema de refrigeración | En el caso de las | 2.5 | 2.5 |
| Flujo del sistema de refrigeración | L/min | 100,200,300 | 100,200,300 |
| Sistema CNC | Siemens 808 o KND | ||
Imágenes principales

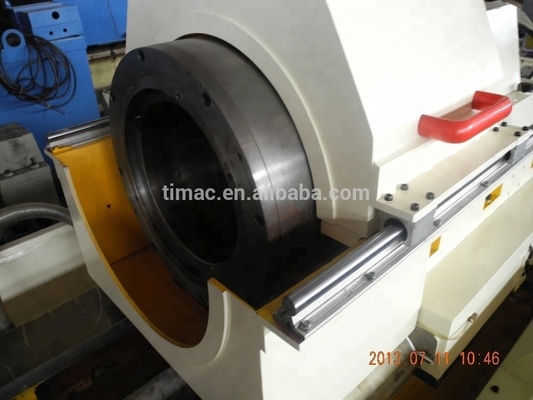

La máquina consta de cuerpo de cama, cabeza, caja de perforación y perforación (opcional), cuerpo de mandril, carro de alimentación, alimentador de aceite, sistema de enfriamiento, dispositivo de eliminación de astillas, reposo constante, sistema hidráulico,soporte de barra aburrida, sistema eléctrico y de motor, sistema CNC, etc.

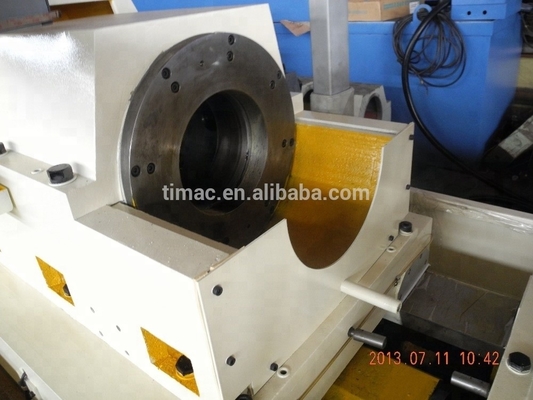

Las cabezas

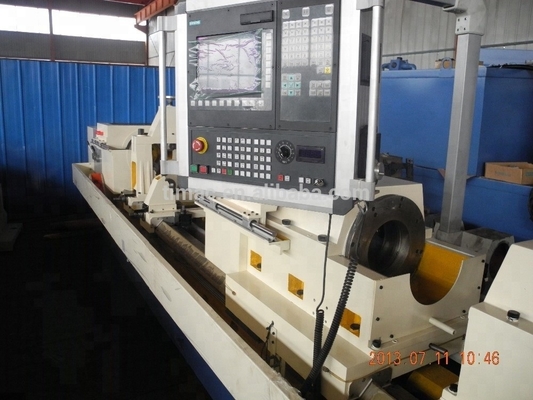

El sistema CNC está equipado con GSK o SIEMENS o FANUC u otro sistema CNC.
Máquina de especificación diferente con la cifra real
| |
| |
Embalaje y envío
- Primero envasado con tela a prueba de agua y luego en caja de madera.
- Es posible que sea necesario quitar algunas piezas y empacarlas en una caja de madera.
- De acuerdo con las diferentes necesidades del cliente, podemos adoptar diferentes embalajes.
Ya sea una máquina de afilado de agujeros profundos CNC o una máquina de perforación y perforación de agujeros profundos CNC o una máquina de pulido de rodillos de agujeros profundos CNC, todos usamos el mismo embalaje estándar.
