Potencia DB-350 Máquina de perforación y perforación de agujeros profundos de cilindro horizontal normal con altura del centro del husillo de 450 mm
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC, TIMEWAY |
| Certificación: | CE ISO9001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $150,000.00/sets 1-1 sets |
| Detalles de empaquetado: | Paquete estándar apto para la navegación o según las necesidades del cliente |
| Capacidad de la fuente: | 250 juegos/juegos por año |
|
Información detallada |
|||
| Condición: | Nuevo | El tipo: | Perforadora del banco |
|---|---|---|---|
| Diámetro de Max. Drilling (milímetros): | 350 | Rango de velocidad del husillo (rpm): | Se aplicarán las reglas siguientes: |
| CNC o no: | Es normal. | Válvula de tensión: | Las demás: |
| Potencia en kW: | 30 | Peso (kg): | 9 000 kg |
| Garantización: | 1 año | Puntos de venta clave: | Alta productividad |
| Ubicación de la sala de exposición: | Canadá, Alemania, Indonesia, Emiratos Árabes Unidos, Sudáfrica, Malasia y Australia | Industrias aplicables: | Tiendas de materiales de construcción, plantas de fabricación, talleres de reparación de maquinaria, |
| Tipo de comercialización: | Nuevo producto 2020 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Componentes básicos: | Transporte, bomba, engranaje, motor | Rango de diámetro del taladro: | 60-350m m |
| Gama de perforación del diámetro: | 30-100 mm ((Para las series de tipo A) | Profundidad máxima de la perforación: | Entre 1000 y 15000 mm |
| Altura del centro del husillo: | 450 mm | Diámetro de sujeción de la pieza: | 120-450 mm |
| Rango de velocidad del eje del cabezal: | La velocidad de rotación de la unidad de ensayo será igual o superior a la velocidad de ensayo de la | En el caso de las máquinas de la categoría 84: | 1:20 |
| Potencia del motor principal: | 30 kW | El poder: | Más de 60 kW |
| Puerto: | Puerto de China | ||
Descripción de producto

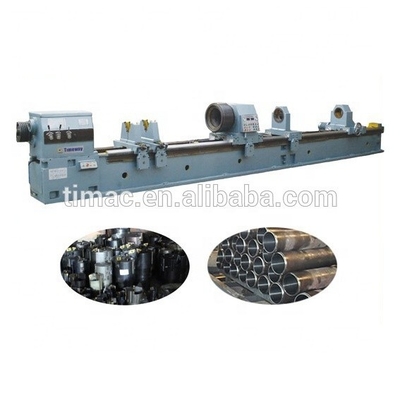

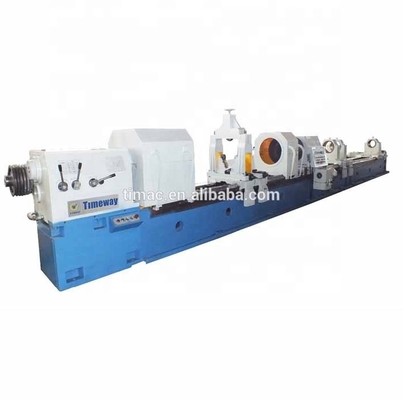

Máquina de perforación y perforación de agujeros profundos de cilindro horizontal normal
DB-350 DB-350A
Perspectivas principales
Resumen de las actividades
Resumen de la máquina
- Esta máquina está especialmente diseñada para el procesamiento por agujeros profundos de piezas de trabajo cilíndricas.
- Puede realizar diferentes procesamientos, como perforación, taladrado, expansión y pulido de rodillos, etc. Además de mecanizar a través del agujero, también puede procesar agujero paso y agujero ciego.
- La máquina herramienta es adecuada para la producción de cilindros especiales, cilindros de carbón, maquinaria hidráulica, tubo de caldera de alta presión, petróleo, militar, eléctrica y espacio aéreo, etc.
Principales actuaciones
Rendimiento y características
- El proceso adopta el modo de rotación de la pieza de trabajo y alimentación de herramientas, si es necesario, la herramienta también puede ser rotativa.
- El fluido de corte llega al área de corte por el dispositivo de suministro de aceite o a través del extremo de la barra de perforación, la eliminación de la viruta adopta el tipo BTA. Cuando se perfora, el fluido de corte empuja las virutas hacia adelante fuera del extremo de la cabeza.
- La máquina se puede equipar con caja de perforación, logrando doble rotación de la pieza de trabajo y herramientas, y la acción única también está disponiblePara satisfacer las diferentes demandas de procesamiento.En las condiciones de una velocidad de rotación más baja de la pieza de trabajo, se puede garantizar la eficiencia y la calidad del procesamiento.
- La máquina tiene una amplia aplicación según las diferentes demandas de procesamiento.
- DB-350 está equipado con caja de cabeza de trabajo, pero no está equipado con caja de perforación o caja de perforación; DB-350A. Noañadir a la caja de perforación o caja de perforación sobre la base del DB-350, por lo quemayor eficienciael mecanizado de agujeros profundos para piezas cilíndricas.
Lista de especificaciones
Parámetros técnicos
| Especificaciones | Unidades | El DB-350 | DB-350A |
| Rango de diámetro de perforación | En el caso de los | / | Se aplicará el método de ensayo. |
| Rango de diámetro del taladro | En el caso de los | Se aplicará el método de ensayo. | Se aplicará el método de ensayo. |
| Rango de profundidad de aburrimiento | En el caso de los | Entre 1000 y 15000 | Entre 1000 y 15000 |
| Diámetro de sujeción de la pieza de trabajo | En el caso de los | 120 a 450 | 120 a 450 |
| Altura del centro del husillo | En el caso de los | 450 | 450 |
| El agujero del eje de la cabeza. | En el caso de los | Frente a la luz | Frente a la luz |
| Diámetro del agujero del fuso delantero. | En el caso de los | Φ85 1:20 | Φ85 1:20 |
| Rango de velocidad del husillo | r/min | 60-1000 (12 pasos) | 60-1000 (12 pasos) |
| Agujero del husillo de la caja de perforación | En el caso de los | / | Frente a la luz |
| Agujero cónico delantero de la caja de perforación | En el caso de los | / | Φ85 1:20 |
| Rango de velocidad de la caja de perforación | r/min | / | 40-670 (12 pasos) |
| Rango de velocidad de alimentación (sin pasos) | Se aplican las siguientes medidas: | 5-2000 (sin pasos) | 5-2000 (sin pasos) |
| Velocidad de movimiento rápida del carro de alimentación | el número de unidades | 2 | 2 |
| Potencia del motor principal | El peso | 30 | 30 |
| Potencia del motor de la bomba hidráulica | El peso | 1.5 | 1.5 |
| Potencia del motor de transporte rápido | El peso | 3 | 3 |
| Torque del motor de alimentación | N.m. | 36 | 36 |
| Potencia del motor de la bomba de enfriamiento | El peso | 5.5 (4 grupos) | 5.5 (4 grupos) |
| Presión nominal del sistema de refrigeración | MPa | 2.5 | 2.5 |
| Flujo del sistema de refrigeración | L/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| Presión nominal del sistema hidráulico | MPa | 6.3 | 6.3 |
| Fuerza axial máxima del alimentador de aceite | No incluidos | 6.3 | 6.3 |
| Fuerza máxima de sujeción del alimentador de aceite | No incluidos | 20 | 20 |
Imágenes principales

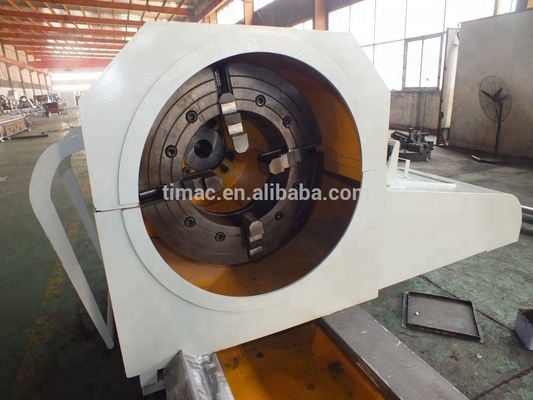

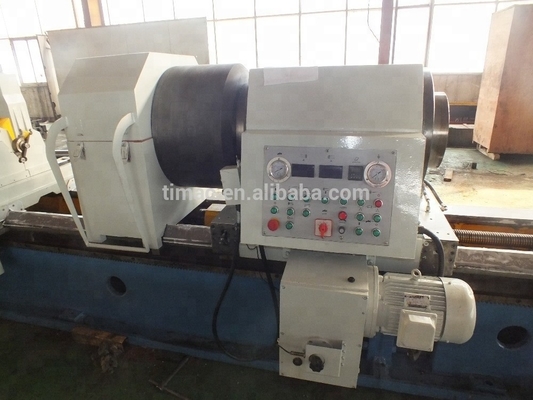

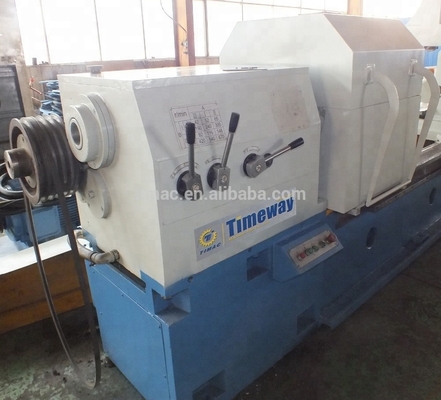

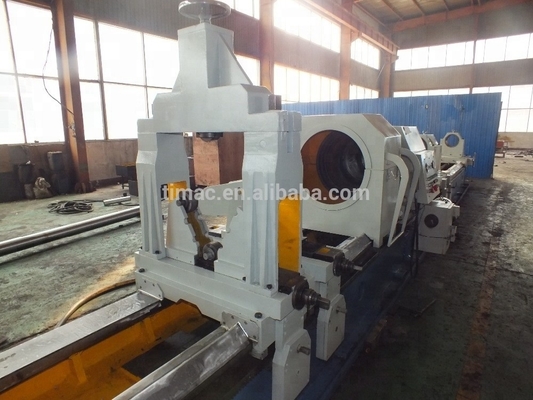

La máquina consta de cuerpo de cama, cabeza, caja de perforación y perforación (opcional), cuerpo de mandril, carro de alimentación, alimentador de aceite, sistema de enfriamiento, dispositivo de eliminación de astillas, reposo constante, sistema hidráulico,soporte de barra aburrida, motor y sistema eléctrico, etc.
Embalaje y envío
- Primero envasado con tela a prueba de agua y luego en caja de madera.
- Es posible que sea necesario quitar algunas piezas y empacarlas en una caja de madera.
- De acuerdo con las diferentes necesidades del cliente, podemos adoptar diferentes embalajes.
Ya sea una máquina de afilado de agujeros profundos CNC o una máquina de perforación y perforación de agujeros profundos CNC o una máquina de pulido de rodillos de agujeros profundos CNC, todos usamos el mismo embalaje estándar.
