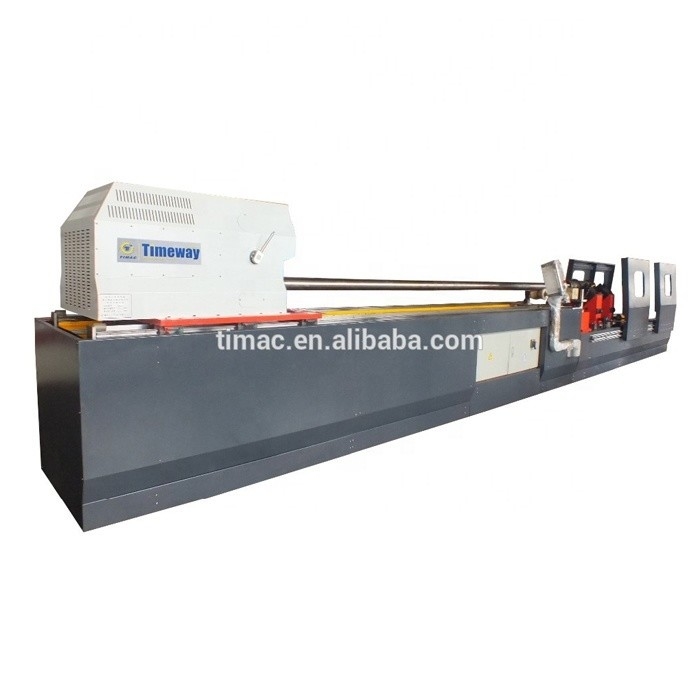

Profundidad de afilado de 1000-15000mm DHK-800 Máquina de afilado de agujero profundo CNC fuerte
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $100,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paquete estándar apto para la navegación o según las necesidades del cliente |
| Capacidad de la fuente: | 200 sistemas/sistemas por Año |
|
Información detallada |
|||
| Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación | Ubicación de la sala de exposición: | Turquía, Alemania, Perú, Tailandia, Chile, Sudáfrica, Malasia, Australia |
|---|---|---|---|
| Inspección de salida por vídeo: | Proveedor | Informe de ensayo de la máquina: | Proveedor |
| Tipo de comercialización: | Producto ordinario | Garantía de los componentes centrales: | 1 año |
| Componentes básicos: | El motor | Condición: | Nuevo |
| CNC o no: | Las máquinas de CNC | Válvula de tensión: | Las demás |
| Dimensión ((L*W*H): | Como situación real | Peso (kg): | 6000 |
| Potencia en kW: | 11 | Puntos de venta clave: | Automático |
| Garantización: | 1 año | El color: | Según el cliente requiera |
| Rango de diámetro de afilado: | 100-500m m | Profundidad máxima de afilado: | Entre 1000 y 15000 mm |
| Altura del centro del husillo: | 500 mm | Diámetro de sujeción de la pieza: | Las demás: |
| Rango de velocidad del husillo de la caja de afilado: | 10 a 250 rpm | Rango de velocidad de alimentación: | 1-20m/min |
| Sistema CNC: | Delta de Taiwán u otros | Tipo de máquina: | Estructura horizontal |
| Máquina especial: | Según las necesidades especiales del cliente | Puerto: | Puerto de China |
Descripción de producto
Máquina para afilar cilindros CNC de trabajo pesado para agujeros profundos
Se trata de un producto que se utiliza para la fabricación de productos químicos.
Perspectivas principales
Resumen de las actividades
Resumen de la máquina
- La serie de máquinas de afilar agujeros profundos CNC es la máquina dedicada para afilar y pulir agujeros profundos.es una máquina de procesamiento de agujeros profundos ideal con alta precisión y alta eficiencia.
- El tipo de versión modificada de la máquina puede ser diseñado de acuerdo con las diferentes demandas.posicionamiento y cuantificación en el proceso de producciónCon el desarrollo de máquinas de afilado abrasivas y automatizadas de alto rendimiento, el rango de aplicaciones de afilado se ampliará cada vez más.
Principales actuaciones
Rendimiento y características
- La máquina adopta el modo de pieza de trabajo fija, con cabeza de afilado giratoria y recíproca.cilindro de aire, cuerpo cuadrado, pieza de trabajo con eje giratorio y placa de brida, etc.

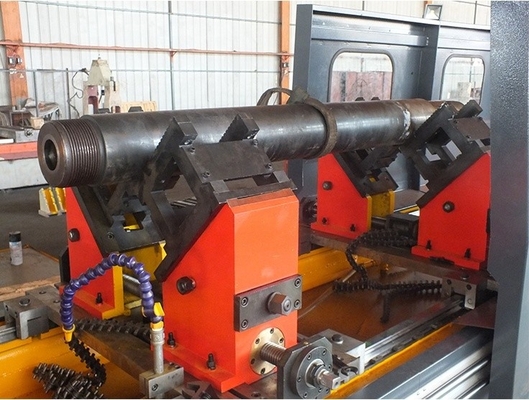

- La pieza de trabajo se fija mediante soporte de tipo V y bloqueo de cadena.frecuencia de reciprocidad y distancia de afilado. Es adecuado para la producción en masa o la producción de mantenimiento único. La máquina selecciona el sistema de control Taiwan Delta con pantalla táctil de interfaz hombre-máquina.
- La rugosidad de la superficie es de hasta Ra 0,2 μm y la redondez es inferior a 0,03 mm, la tolerancia al agujero es de hasta IT7 o superior.
- Al adoptarse el aceite especial para el enfriamiento, la zona de trabajo casi no se deforma y se ajusta a la mayor precisión de tamaño y geometría con un excelente acabado de la superficie.El afilado es el importante método de procesamiento de agujero interno preciso y agujero largo, que tiene una alta eficiencia.
- Hay la textura de cruce en la superficie de la piedra oleosa, es bueno para la protección de la película de lubricante, y evitar la aparición efectiva de arena incrustada.

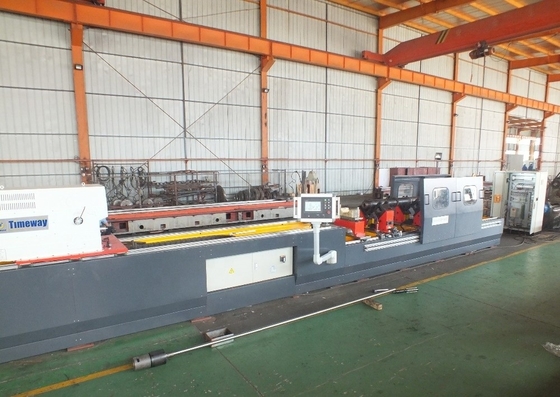

La parte real del gráfico
Estructura principal: Cuerpo de cama, caja de cabeza de afilado, gabinete eléctrico, panel operativo, dispositivo de sujeción tipo V, protector de protección, rueda guía de la barra de afilado, riel de guía lineal.
Lista de especificaciones
Parámetros técnicos

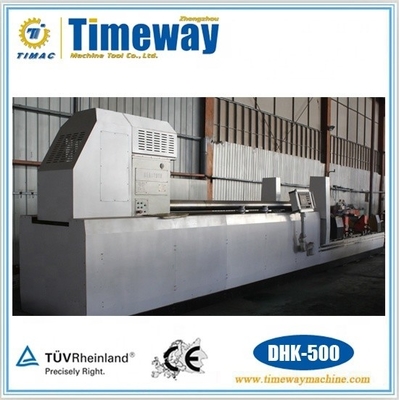

| Especificaciones | Unidades | DHK-350 | DHK-500 | DHK-800 |
| Rango de diámetro de afilado | En el caso de los | Se aplicará el procedimiento siguiente: | Se aplicará el método de ensayo. | Se aplicará el método de ensayo. |
| Profundidad máxima de afilado | En el caso de los | Entre 1000 y 15000 | Entre 1000 y 15000 | Entre 1000 y 15000 |
| Altura del centro del husillo | En el caso de los | 350 | 500 | 650 |
| Rango de velocidad del husillo de la caja de barras de afilado | r/min | 20-200 (sin pasos) | 10-250 ((Sin escalones) | 20-250, sin pasos. |
| Diámetro de sujeción de la pieza de trabajo | En el caso de los | Se aplicará el método de ensayo. | Se aplicará el procedimiento siguiente: | Se aplicará el método de ensayo. |
| Rango de velocidades de cambio del vagón | el número de unidades | 1-20 (sin pasos) | 1-20 (sin pasos) | 1-20 (sin pasos) |
| Flujo de la bomba de enfriamiento | L/min | 100 | 150 | 200, AB 50 |
| Volumen del depósito de aceite del sistema de refrigeración | - ¿ Qué? | 300 | 300 | 500 |
| Presión de expansión de la cabeza de afilado | MPa | 0.3-4 ((Variable) | 0.3-4 ((Variable) | 0.3-4 ((Variable) |
| Potencia del motor del husillo de la caja de barra de afilar | El peso | 11 (servo CA) | 11 (servo CA) | 15 (servo CA) |
| Potencia del motor recíproco | El peso | 5.5 (servo CA) | 4.5 (servo CA) | 5.5 (servo CA) |
| Motor de sujeción y expansión potencia de la cabeza de afilado | El peso | 0.75 (servo CA) | 0.75 (servo CA) | 0.75 (servo CA) |
| Potencia del motor de la bomba de enfriamiento | El peso | 2.2 | 2.2 | 2.2 |

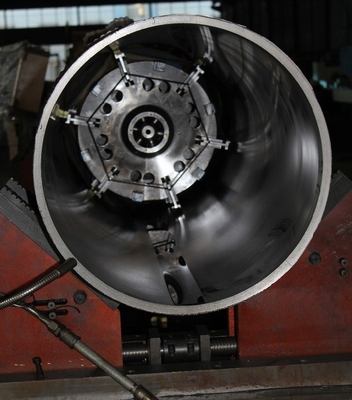

Imágenes detalladas
Embalaje y envío
- Primero envasado con tela a prueba de agua y luego en caja de madera.
- Es posible que sea necesario quitar algunas piezas y empacarlas en una caja de madera.
- De acuerdo con las diferentes necesidades del cliente, podemos adoptar diferentes embalajes.
Ya sea una máquina de afilado de agujeros profundos CNC o una máquina de perforación y perforación de agujeros profundos CNC o una máquina de pulido de rodillos de agujeros profundos CNC, todos usamos el mismo embalaje estándar.
