Desbloquee tu potencial con nuestras máquinas de fresado y perforación horizontales de la serie clásica
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $50,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paleta de madera o estuche de madera |
| Capacidad de la fuente: | 150 sistemas/sistemas por Año |
|
Información detallada |
|||
| Tamaño de la mesa (mm): | 1100*960 | Vía de la mesa (X) (mm): | Las demás: |
|---|---|---|---|
| Vía de la mesa (Y) (mm): | Las demás: | Vía de la mesa (Z) (mm): | Cubierto |
| Número de ejes: | 4 | Vías (eje W) en mm: | Las demás: |
| Inspección de salida por vídeo: | Proveedor | Informe de ensayo de la máquina: | Proveedor |
| Tipo de comercialización: | Producto ordinario | Garantía de los componentes centrales: | 1 año |
| Componentes básicos: | Motor, engranaje | Precisión de posicionamiento (eje X) mm: | 0.005 |
| Precisión de posicionamiento (eje Y) mm: | 0.005 | Precisión de posicionamiento (eje Z) mm: | 0.005 |
| No. de herraduras: | 4 | Rango de velocidad del husillo (rpm): | Las demás partidas |
| El tipo: | En el plano horizontal | Condición: | Nuevo |
| CNC o no: | Es normal. | Capacidad de producción: | 150SETS/YEAR |
| Válvula de tensión: | Las demás: | Dimensión ((L*W*H): | Las dimensiones de las placas son las siguientes: |
| Peso (T): | 11,5 t | Garantización: | 1 año |
| Puntos de venta clave: | Con una capacidad de producción de | Industrias aplicables: | Fabricación |
| Ubicación de la sala de exposición: | Egipto, Francia, Indonesia, Marruecos, Chile, Argelia, Sudáfrica, Kirguistán, Japón y Australia | Diámetro del husillo: | 110 mm |
| En el caso de las máquinas de la categoría 84: | No, el Morse.6 | Velocidad máxima del eje: | 1225N.m. |
| Max. empuje axial del husillo: | Las demás: | Ajustes de velocidad del eje: | 22 |
| Gama de velocidad del eje: | 8 a 1000 rpm | Esfíntel Potencia del motor principal: | 7.5kw |
| Par máximo de las placas de orientación: | 1960N.m. | Diámetro de la placa de cara: | Las demás: |
| Rango de velocidad de la placa orientada: | 4 a 200 rpm | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Resumen de la máquina
Las máquinas de fresado y perforación horizontales de la serie clásica son especialmente adecuadas para el perforación en bruto y de acabado, así como
Los componentes de gran tamaño, mediano y tipo de caja de fresado. excelen en el agujero interior de perforación, girar cilíndrico y ranura por radial

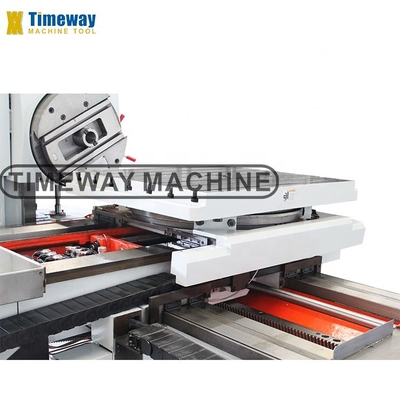

alimentación de la placa de frente de deslizamiento de reposo. la rotación de la mesa de trabajo utiliza un dispositivo de posicionamiento óptico 4 * 90 adecuado para la gran rotación de la pieza de trabajo
El sistema de medición de precisión DRO satisface los requisitos de coordenadas y lineación de la pieza de trabajo.
Los componentes de gran tamaño, mediano y tipo de caja de fresado. excelen en el agujero interior de perforación, girar cilíndrico y ranura por radial
alimentación de la placa de frente de deslizamiento de reposo. la rotación de la mesa de trabajo utiliza un dispositivo de posicionamiento óptico 4 * 90 adecuado para la gran rotación de la pieza de trabajo
El sistema de medición de precisión DRO satisface los requisitos de coordenadas y lineación de la pieza de trabajo.
Características:
1.Espindle de alta calidad:El mecanismo de tres capas garantiza una alta precisión de rotación y el soporte de tres puntos proporciona una alta rigidez y precisión.
2.Diseño fácil de usar:El panel de operación suspendido proporciona un funcionamiento centralizado flexible y conveniente.
velocidad de alimentación.
3.Apuntamiento óptico preciso y estable:El dispositivo de orientación óptica 4*90 de la mesa de trabajo garantiza una alta precisión de posicionamiento y una alta precisión en el aburrimiento de giro.
1.Espindle de alta calidad:El mecanismo de tres capas garantiza una alta precisión de rotación y el soporte de tres puntos proporciona una alta rigidez y precisión.
2.Diseño fácil de usar:El panel de operación suspendido proporciona un funcionamiento centralizado flexible y conveniente.
velocidad de alimentación.
3.Apuntamiento óptico preciso y estable:El dispositivo de orientación óptica 4*90 de la mesa de trabajo garantiza una alta precisión de posicionamiento y una alta precisión en el aburrimiento de giro.
4.El bloqueo eléctrico-hidráulico:Todos los componentes móviles cuentan con bloqueo electrohidráulico.
5.Cama:Nuestra fundición de alta calidad cuenta con guías pulidas y endurecidas.
la estabilidad.
la estabilidad.
6.Panel de control:Disponible en suspensión o con brazo oscilante, el panel de control es fácil de usar y reduce la fatiga del operador.
7.Diseño interno: fácil de instalar, estable y preciso con una estructura completamente cerrada para evitar la intrusión de aceite, refrigerante y chips.
8Columna: hecha de piezas fundidas de alta calidad con tierra y guías endurecidas, el diseño estructural optimizado soporta fácilmente el montaje.
8Columna: hecha de piezas fundidas de alta calidad con tierra y guías endurecidas, el diseño estructural optimizado soporta fácilmente el montaje.
9.Cubierta protectora:Las placas de acero de alta calidad soldadas forman una excelente cubierta protectora.
10.Sistema hidráulico La presión se ajusta mediante una válvula de alivio.
11La velocidad primaria se controla a través de interruptores en la propia cabeza, es posible una variedad de velocidades de rotación.
Especificaciones | Unidades | El TPX-110B | ||
El eje | Diámetro | En el caso de los | 110 | |
Más estrecho | No, el Morse.6 | |||
Par máximo | N.m. | 1225 | ||
Empuje axial máximo | No | 12250 | ||
Ajustes de velocidad | - | 22 | ||
Rango de velocidad | rpm | 8 a 1000 | ||
Potencia del motor principal | El peso | 7.5 | ||

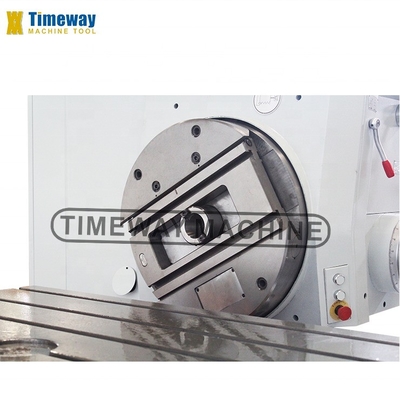

Placa de cara | Par máximo | N.m. | 1960 | |
Diámetro | En el caso de los | 600 | ||
Rango de velocidad | rpm | 4 a 200 | ||
Ajustes de velocidad | - | 18 | ||
Mesa de trabajo | Las dimensiones | En el caso de los | 1100*960 | |
Carga máxima. | En kg | 5000 | ||
Tamaño de la ranura en T | En el caso de los | 22 | ||
Número de ranuras en T | 7 | |||
Rango de mecanizado | Víaje máximo en el eje X | En el caso de los | 900 | |
Eje Y, recorrido máximo | En el caso de los | 900 | ||
Víaje máximo en el eje Z | En el caso de los | 1400 | ||
El eje W, el máximo de desplazamiento (espindle) | En el caso de los | 600 | ||
Víaje máximo del eje U (deslizamiento de la placa orientada) | En el caso de los | 180 | ||
Ángulo de rotación del eje B | ¿ Qué pasa? | 360 | ||
Distancia mínima entre el triturador de husillo y la mesa de trabajo | En el caso de los | 0 | ||
Alimentos para animales | Se aplicará la regla de velocidad de cruce X/Y/Z/W. | Se aplican las siguientes medidas: | 2500 | |
Rango de alimentación de ejes para cada giro del husillo | mm/rev | 0.04-6/0.01-1. ¿Qué quieres decir?88 | ||
Rango de velocidad ((X) | Se aplican las siguientes medidas: | - | ||
Precisión | Precisión de lectura de medición lineal (eje X/Y/Z) | En el caso de los | 0.005 | |
Precisión de lectura de medición lineal ((eje B) | ¿ Qué pasa? | 0.001 | ||
Especificaciones generales | Dimensiones (L*W*H) | En el caso de los | 4910*2454*2750 | |
Peso de la máquina | En kg | 11500 | ||
Estándar:
MT6 huso (110 mm)
Las partidas de las máquinas de la categoría M1 y M2
Placa de cara
Contenedor de herramientas aburridas
Lámpara de trabajo
Sistema de refrigeración
Sistema hidráulico
Bomba de lubricación
Bomba de lubricación
DRO del eje X/Y de NEWALL
Control del PLC de MITSUBISHI
Componentes eléctricos con marca CE
Cuñas niveladas y pernos de fundación
Herramientas de funcionamiento
Herramientas de funcionamiento
Manual de funcionamiento
Opcional:
Las partes de las máquinas de ensamblaje y los equipos de ensamblaje
Nuevo eje Z DRO
Columna trasera
Dispositivo de giro y engranajes
¿Por qué elegirnos?
P: ¿Por qué elegir Timeway Machine?
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
