La cama de una pieza está hecha de hierro fundido de alta calidad, la superficie de los rieles endurecida y la molienda de precisión, alta estabilidad y alta rigidez.La estructura bien diseñada garantiza una excelente capacidad de procesamiento.
La mesa base se desliza con material TF y se ha raspado manualmente con precisión; la cabeza de la rueda se desliza con rieles planos en V con rodillo de revestimiento, alta precisión y baja fricción de movimiento.
 |

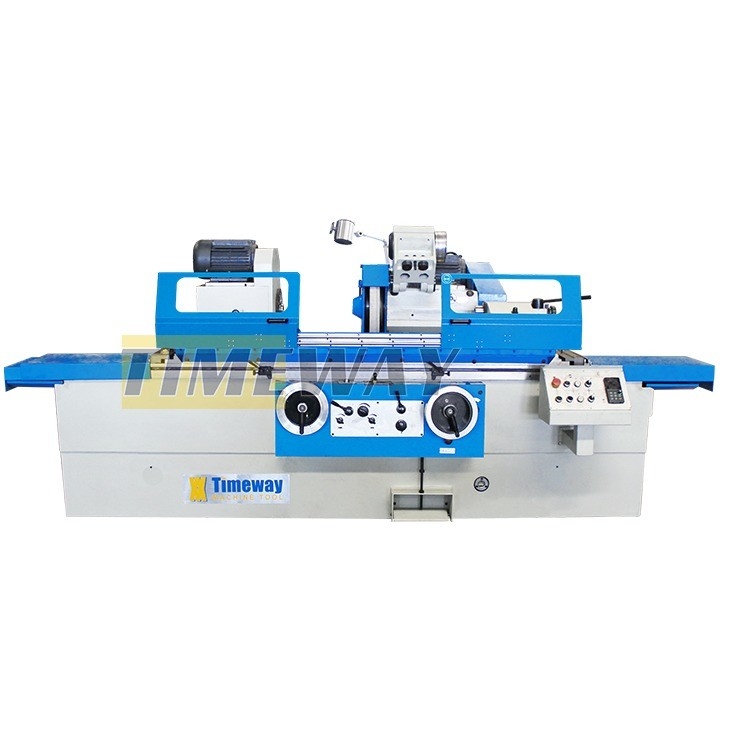

500*50*203mm Tamaño de rueda Máquina de rectificación cilíndrica universal para rectificación externa de 200 mm
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | timeway |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $25,000.00/sets 1-2 sets |
|
Información detallada |
|||
| Diámetro de molienda (exterior) (mm): | 200 | Diámetro de molienda (en el interior) (en mm): | 0 |
|---|---|---|---|
| Duración de molienda ((mm): | 500 | Duración máxima de la pieza de trabajo (mm): | 750 |
| Max. Weight del objeto (kilogramos): | 100 | Altura de centro (milímetros): | 135 |
| Tamaño de la rueda (milímetros): | 500*50*203 | Velocidad de las ruedas (rpm): | 1335 |
| Aspereza superficial (μm): | 0 | Dimensión ((L*W*H): | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso (kg): | 3000 | Potencia en kW: | 5.5 |
| Puntos de venta clave: | Precio competitivo | Garantización: | 1 año |
| Ubicación de la sala de exposición: | Rusia, Canadá, Turquía, Colombia, Kazajstán, Tayikistán, Brasil | Industrias aplicables: | Fabricación, Tiendas de alimentos y bebidas, Tiendas de materiales de construcción, Tiendas de impre |
| Tipo de comercialización: | Nuevo producto 2023 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Componentes básicos: | Motor, rodamiento, caja de engranajes, motor, engranaje | Condición: | Nuevo |
| CNC o no: | Es normal. | Nombre del producto: | Máquina de rectificación cilíndrica universal |
| Tipo de máquina: | Máquina de rejillado cilíndrico | Modelo: | G-200 |
| El color: | Opcional modificada para requisitos particulares | Servicio de garantía posterior: | 1 año |
| Duración máxima del suelo (O.D.): | 500/750 mm | Tamaño del embalaje: | 235/275*203*205 mm |
| Potencia del motor de la cabeza de trabajo: | 1.1 kW | Capacidad de carga: | 100 kg de peso |
| El motor: | 5.5Kw | ||
Descripción de producto
Descripción de los productos
Máquina de rectificación cilíndrica universal de alto rendimiento, externa e interna
*La rectificadora cilíndrica de la serie G es adecuada para rectificar las superficies cilíndricas y cónicas exteriores.El molinillo cilíndrico universal de la serie UG es adecuado para moler superficies cilíndricas y cónicas exteriores e interiores.
*Para la serie UG, la cabeza de trabajo puede girar a cualquier posición dentro de su dirección antihoraria de 90 °, por lo que puede ser adecuada para la moliendael interior ola superficie cónica exterior.
* Para la serie UG, la molienda cilíndrica tiene un aparato de molienda interno, el husillo de molienda interno está soportado por un rodamiento de rodadura preciso.
* El huso de la cabeza de trabajo, el huso de la cabeza de la rueda, el huso de rectificación interno, la bomba de refrigerante, la bomba de aceite hidrodinámica e hidrostática son accionados por motores separados.
* Cada pieza móvil de la máquina tiene una estructura de bloqueo eléctrico, hidráulico y mecánico.Todas las palancas de control están centralizadas en el panel para que el funcionamiento sea fácil..
* El armador de ruedas se puede montar en el soporte.
* El huso de la cabeza de trabajo, el huso de la cabeza de la rueda, el huso de rectificación interno, la bomba de refrigerante, la bomba de aceite hidrodinámica e hidrostática son accionados por motores separados.
* Cada pieza móvil de la máquina tiene una estructura de bloqueo eléctrico, hidráulico y mecánico.Todas las palancas de control están centralizadas en el panel para que el funcionamiento sea fácil..
* El armador de ruedas se puede montar en el soporte.
Especificación
Especificación | Unidad | G-200 | UG-200 |
Distancia entre centros | En el caso de los | 500/750 | 500/750 |
Altura del centro | En el caso de los | 135 | 135 |
Diámetro del suelo (O.D.) | En el caso de los | 5 a 200 | 5 a 200 |
Diámetro del suelo (ID) | En el caso de los | - | 25 a 100 |
Duración de molienda (O.D) | En el caso de los | 500/750 | 500/750 |
Duración de molienda (ID) | En el caso de los | - | 125 |
Capacidad de carga | En kg | 100 | 100 |
Ángulo de giro de la cabeza de trabajo | ¿ Qué pasa? | - | +90° |
Conicidad del husillo de la cabeza de trabajo | - | MT4 | MT4 |
Velocidad del eje de la cabeza de trabajo | rpm | 25-380 (sin pasos) | 25-380 (sin pasos) |
Velocidad del eje de la cabeza de la rueda | rpm | 1335 | 1670 |
Transporte rápido de la alimentación de la cabeza de rueda | En el caso de los | 50 | 50 |
Transporte cruzado de la cabeza de la rueda | En el caso de los | 205 | 205 |
Ángulo de giro de la cabeza de la rueda | ¿ Qué pasa? | - | ± 10° |
Alimentación de la cabeza de la rueda de la rueda de mano por rpm (gruesa/fina) | En el caso de los | Dos por cero.5 | Dos por cero.5 |
Alimentación de la cabeza de rueda de la rueda de mano por gramo. (gruesa/fina) | En el caso de los | 0.01/0. ¿Qué quieres decir?0025 | 0.01/0. ¿Qué quieres decir?0025 |
Tamaño de la muela externa | En el caso de los | 500x50x203 | Las medidas de seguridad se aplican a las instalaciones de los Estados miembros. |
Velocidad periférica máxima de la rueda de molienda | el número de unidades | 35 | 35 |
Velocidad del husillo de molienda interna | rpm | - | 10 000/15000 |
Tamaño de la muela interna | En el caso de los | - | El máximo es 50x25x13, el mínimo es 17x20x6 |
Alimentación de la mesa de la rueda de mano por rpm. | En el caso de los | 6 | 6 |
Ángulo de giro de la mesa (CW) | ¿ Qué pasa? | 3° | 3° |
Ángulo de giro de la mesa (CCW) | ¿ Qué pasa? | 9° /8° | 9° /8° |
Velocidad de alimentación longitudinal de la tabla | el número de unidades | 0.1-4 | 0.1-4 |
Cuello de pluma | - | MT4 | MT4 |
Viajes de plumas de cola | En el caso de los | 30 | 30 |
Potencia del motor de rectificación externo | El peso | 5.5 | 4 |
Potencia del motor de molienda interna | El peso | - | 1.1 |
Potencia del motor de la cabeza de trabajo | El peso | 1.1 | 1.1 |
Peso bruto | En kg | 3000/3100 | Se trata de: |
Tamaño del embalaje (LxWxH) | en cm | El número de la caja de seguridad es el siguiente: | El número de la caja de seguridad es el siguiente: |
Accesorios
· elPlaca de medición del puente · Descanso constante abierto · Flange de las ruedas · Extractor de ruedas · Arco de equilibrio · Rueda de molienda · Tanque de refrigerante · Carburo en el centro · Perro conductor · Dispositivo de ruedas (sin pluma de diamante) · Lámpara de trabajo · Cuña de nivelación · Accesorio de molienda interna (UG) · Golpe de 3 mandíbulas (UG) · Eje de extensión (UG) · Molino interno (UG) · Conjunto completo de herramientas · Manual de operación (edición en inglés) | · Punto de equilibrio · Revestidor de ruedas de radio · Descanso constante y cercano · Lecturas digitales · Filtro de papel · Separador magnético · Accesorio de molienda central · Dispositivo de ruedas finales |
Imágenes detalladas
Las demás piezas de triturador

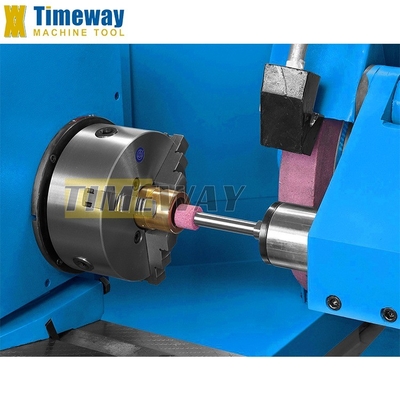

Viene con un dispositivo de molienda interna extraíble.

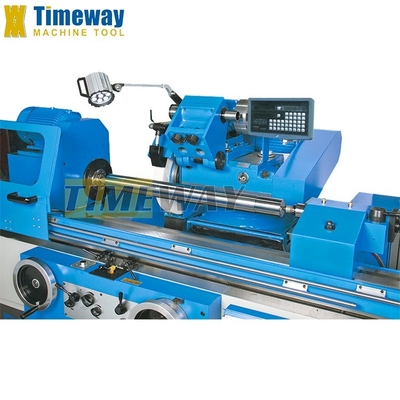

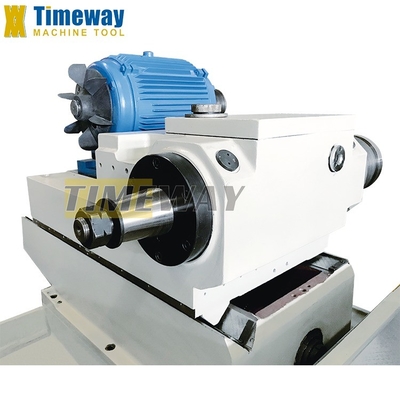

El huso de la cabeza de rueda está soportado por rodamientos de concha bimetálicos, que hacen que el huso tenga una alta rigidez y estabilidad, garantizan una superficie de acabado pesada y excelente.
La cabeza de rectificación puede girarse 180° para cambiar de rectificación interna a externa.

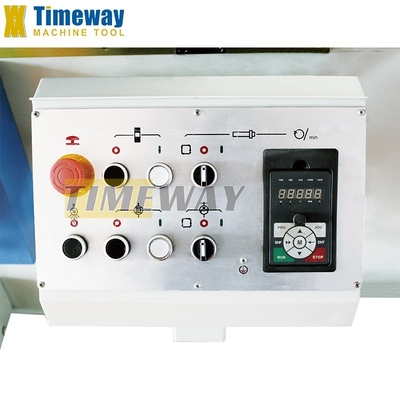

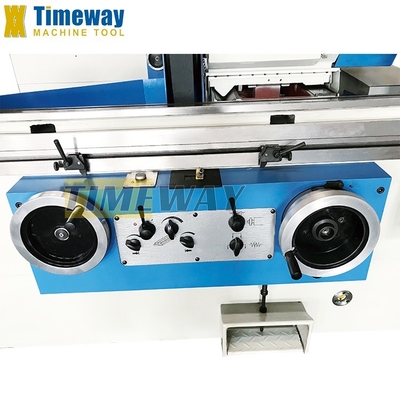

El panel de operadores centralizado y la acción razonablemente distribuida
las manijas son muy claras y el usuario-
amistoso en la parte delantera de la máquina.
las manijas son muy claras y el usuario-
amistoso en la parte delantera de la máquina.
