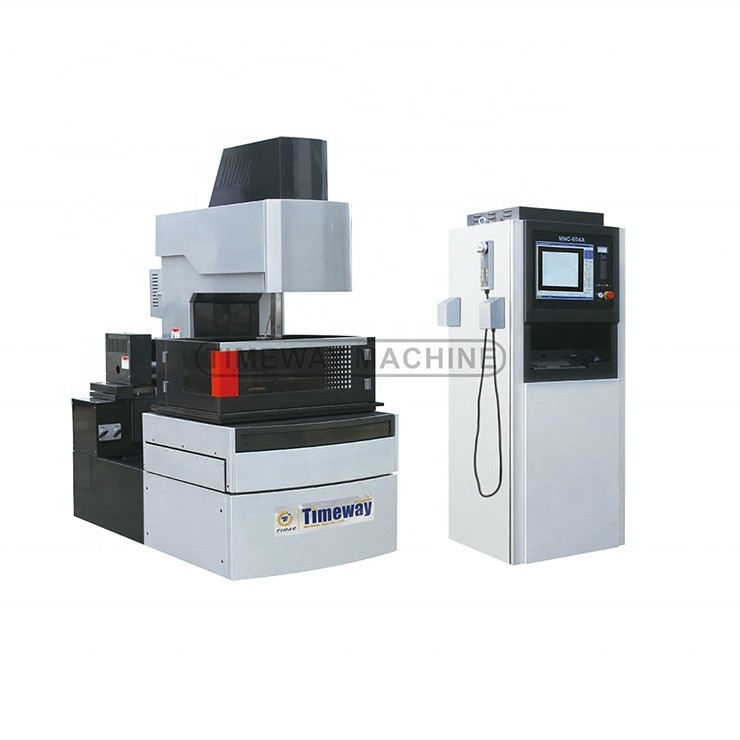

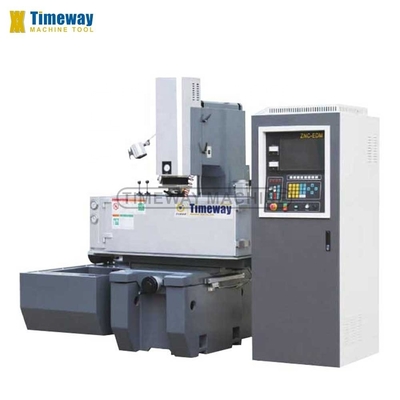

250 mm de recorrido hacia adelante y hacia atrás ZNC Tipo de máquina EDM Sinker / CNC EDM máquina herramienta con 1
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Certificación: | CE & ISO9001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $26,000.00/sets >=1 sets |
| Detalles de empaquetado: | en caja de madera (puede ser fumigado) o según su solicitud |
| Capacidad de la fuente: | 60 juegos/juegos por mes |
|
Información detallada |
|||
| CNC o no: | Las máquinas de CNC | Condición: | Nuevo |
|---|---|---|---|
| Tipo de máquina: | edm del plomo | Inspección de salida por vídeo: | Proveedor |
| Informe de ensayo de la máquina: | Proveedor | Tipo de comercialización: | Producto ordinario |
| Garantía de los componentes centrales: | 1 año | Componentes básicos: | Cojinete, Motor, Bomba |
| Válvula de tensión: | Como petición del cliente | Peso (kg): | 1330 |
| Potencia en kW: | 6 | Garantización: | 12 meses |
| Puntos de venta clave: | Precio competitivo | Industrias aplicables: | Tiendas de alimentos y bebidas, tiendas de materiales de construcción, talleres de reparación de maq |
| Ubicación de la sala de exposición: | Canadá, Italia, Francia, Alemania, Emiratos Árabes Unidos, Sudáfrica, Malasia y Australia | Servicio postventa: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| El color: | personalizado | Máquina de producción de datos por CNC: | Máquina de sumersión de EDM |
| Vehículo de circulación izquierda y derecha (eje X): | 350 mm | Tamaño de la mesa de trabajo: | Las demás: |
| Viajes de ida y vuelta (eje Y): | 250 mm | Viaje del husillo Z: | 180+(180) mm |
| Servicio de garantía posterior: | Apoyo en línea | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Aplicación y características:
1.EDM Sinker Machine es una máquina de formación de cavidades de precisión.
2.Adopta materiales conductores (como el cobre, el grafito, el acero) como electrodo de herramienta para procesar la pieza de trabajo (generalmente materiales conductores).
3Es especialmente adecuado para el blanqueo de precisión, el procesamiento de cavidades (como bolsas de plástico, moldes de bakelita, etc.), agujeros, procesamiento especial de agujeros.
4Es el equipo ideal para talleres de procesamiento de maquinaria, talleres de moldeado.
1.La máquina está diseñada de acuerdo con los análisis de la resistencia a la tracción, la resistencia a la presión y la reacción de la máquina.Es un hijo.
2.La fundición se utiliza HT300 por la intemperie nacional y todo tipo de tratamiento, se desgasta bien y su precisión es inmutable.
3.La estructura de la máquina es razonable, sin distorsiones, de buena rigidez para asegurar la precisión del proceso.
4Los rieles tienen forma de V, pueden moverse ligeramente bajo una carga pesada y un buen eje Z de precisión. Se utiliza un servomotor japonés SANYO.
5.Bears de alta precisión, la mesa de trabajo se utilizan rieles con
6La bomba de aceite danesa GRUNDFOS o la bomba de aceite italiana GALPEDA.
7.Tres ejes SINO regla de rejilla.
8.Puede elegir arbitrariamente los métodos de eliminación de chatarra de hierro, barrer aceite o aceite de succión, también elegir9Es adecuado para el procesamiento de cavidades, agujeros y piezas de forma especial en cobre, plumbago, acero.
2.Adopta materiales conductores (como el cobre, el grafito, el acero) como electrodo de herramienta para procesar la pieza de trabajo (generalmente materiales conductores).
3Es especialmente adecuado para el blanqueo de precisión, el procesamiento de cavidades (como bolsas de plástico, moldes de bakelita, etc.), agujeros, procesamiento especial de agujeros.
4Es el equipo ideal para talleres de procesamiento de maquinaria, talleres de moldeado.
1.La máquina está diseñada de acuerdo con los análisis de la resistencia a la tracción, la resistencia a la presión y la reacción de la máquina.Es un hijo.
2.La fundición se utiliza HT300 por la intemperie nacional y todo tipo de tratamiento, se desgasta bien y su precisión es inmutable.
3.La estructura de la máquina es razonable, sin distorsiones, de buena rigidez para asegurar la precisión del proceso.
4Los rieles tienen forma de V, pueden moverse ligeramente bajo una carga pesada y un buen eje Z de precisión. Se utiliza un servomotor japonés SANYO.
5.Bears de alta precisión, la mesa de trabajo se utilizan rieles con
6La bomba de aceite danesa GRUNDFOS o la bomba de aceite italiana GALPEDA.
7.Tres ejes SINO regla de rejilla.
8.Puede elegir arbitrariamente los métodos de eliminación de chatarra de hierro, barrer aceite o aceite de succión, también elegir9Es adecuado para el procesamiento de cavidades, agujeros y piezas de forma especial en cobre, plumbago, acero.
10.El sistema de lubricación se utiliza de forma de devolución, la lubricación del carril se completa una vez, y conserva la limpieza de la apariencia.
11Las placas de PCB son a prueba de humedad, anticorrosivas, llenas de oro.
11Las placas de PCB son a prueba de humedad, anticorrosivas, llenas de oro.
Especificación | Unidad | Se aplicará el procedimiento siguiente: | Se aplicará el método siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | |||||
Tamaño de la mesa | En el caso de los | 600 x 350 | 700 x 400 | 800 x 500 | Cubiertas | |||||
Vehículo de circulación izquierda y derecha (eje X) | En el caso de los | 350 | 450 | 500 | 650 | |||||
Viajes de ida y vuelta (eje Y) | En el caso de los | 250 | 350 | 400 | 550 | |||||
Viaje del husillo Z | En el caso de los | 180+(180) | 200+(200) | 200 más 300 | 300+(300) | |||||
Distancia máxima entre los electrodos y mesa de trabajo | En el caso de los | 55 a 445 | 58 a 450 | 128 a 635 | 205 a 790 | |||||
Tamaño del depósito de retención de aceite | en cm | 90x55x35 | 120 x 65 x 45 | 120x74x48 | 178x95x60 | |||||
Peso de retención del husillo | En kg | 50 | 70 | 150 | 250 | |||||
Peso de la carga de la mesa de trabajo | En kg | 300 | 600 | 1300 | 2800 | |||||
Parámetro de control | ||||||||||
Max.corriente eléctrica de procesamiento | A. No | 60 | 60 | 60 | 100 | |||||
Velocidad máxima de procesamiento | Muchos de ellos: | 450 | 450 | 450 | 700 | |||||
Consumo mínimo de electrodos | % | 0.3 | 0.3 | 0.3 | 0.4 | |||||
La rugosidad óptima | Mm | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | |||||
Potencia de entrada | KVA | 6 | 6 | 6 | 8 | |||||
Peso de la máquina | En kg | 1300 | 1500 | 2200 | 3500 | |||||
Tipo de postes de herramientas | - | V4 / V6 / V8 | V4 / V6 / V8 | V4 / V6 / V8 | V4 / V6 / V8 | |||||
Tiempo de cambio de herramienta | el | 2.6 | 2.6 | 2.6 | 2.6 | |||||
Precisión de posicionamiento de repetición de la torreta | En el caso de los | 0.01 | 0.01 | 0.01 | 0.01 | |||||
Tamaño de la sección de la herramienta | En el caso de los | 40x40 | 40x40 | 40x40 | 40x40 | |||||
Diámetro de la pluma de la cola | En el caso de los | 160 | 160 | 160 | 160 | |||||
Viajes de plumas de cola | En el caso de los | 300 | 300 | 300 | 300 | |||||
Cuello de pluma | - | MT6 el uso de la tecnología | MT6 el uso de la tecnología | MT6 el uso de la tecnología | MT6 el uso de la tecnología | |||||
Sistema CNC | - | Las autoridades de los Estados miembros deberán tener en cuenta los siguientes elementos: | Las autoridades de los Estados miembros deberán tener en cuenta los siguientes elementos: | Las autoridades de los Estados miembros deberán tener en cuenta los siguientes elementos: | Las autoridades de los Estados miembros deberán tener en cuenta los siguientes elementos: | |||||
Precisión de trabajo | - | IT6 - IT7 | IT6 - IT7 | IT6 - IT7 | IT6 - IT7 | |||||
La rugosidad de la superficie | Mm | - ¿Por qué no?6 | - ¿Por qué no?6 | - ¿Por qué no?6 | - ¿Por qué no?6 | |||||
Potencia del motor principal | El peso | 30 | 30 | 30 | 30 | |||||
Peso de la máquina | En kg | Se trata de un proyecto de investigación y desarrollo de tecnología de la información. | ||||||||
Duración de la máquina | En el caso de los | Se trata de un proyecto de investigación de la Unión Europea. | ||||||||
Ancho de la máquina | En el caso de los | 2530 | 2530 | 2780 | 2780 | |||||
Altura de la máquina | En el caso de los | 2150 | 2150 | 2600 | 2600 | |||||
¿Por qué elegirnos?
Interferómetro láser Renishaw:
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
