Máquina de tracción vertical manual de alta precisión de tipo mecánico con indexación
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
| Certificación: | CE ISO9001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $15,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paquete estándar |
| Capacidad de la fuente: | 500 juegos/juegos por año |
|
Información detallada |
|||
| Condición: | Nuevo | Válvula de tensión: | Las demás |
|---|---|---|---|
| Dimensión ((L*W*H): | 1916*1305*1995 mm | Garantización: | 1 año |
| Servicio postventa: | Apoyo en línea, Ingenieros disponibles para el servicio de maquinaria en el extranjero | El color: | No se puede optar |
| Duración máxima de las ranuras: | 200 mm | RAM Stroke: | 220 |
| Número de ranuras por minuto: | 32, 50, 80, 125 (tiempos/min.) | Inclinación del cordón: | 0 a 8 grados |
| diámetro de la mesa de trabajo: | 500 mm | Viajes de mesa de trabajo: | 500*500 mm |
| Velocidad del motor principal: | 1430rpm | Peso: | 2200Kg |
| El poder: | 3kw (motor principal) | Puerto: | Puerto de China |
Descripción de producto

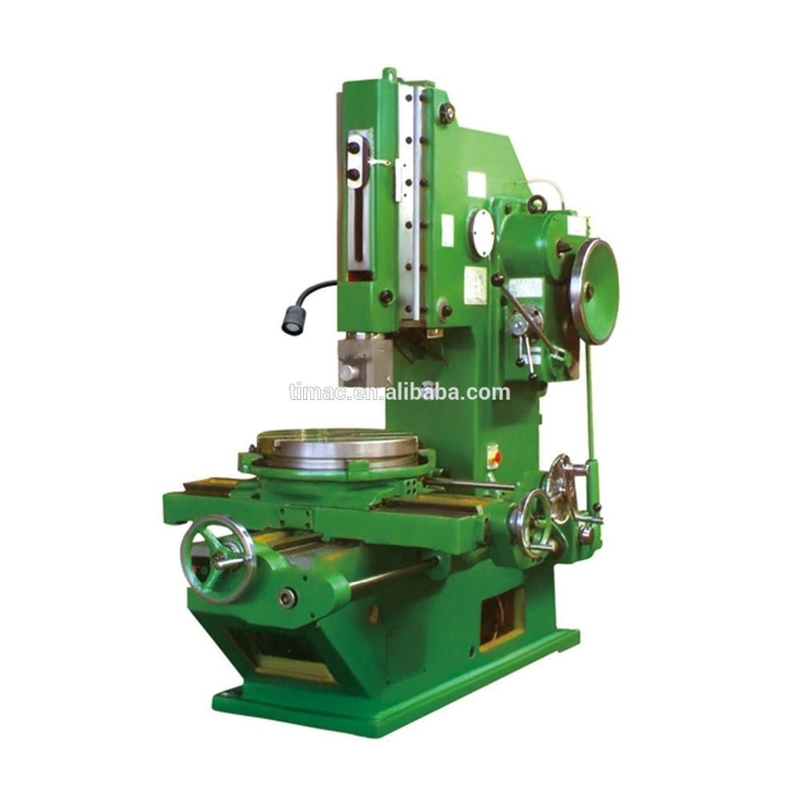

Máquina mecánica de ranura vertical con indexación
B-200 B-320
Aplicaciones y características
- Dado que está diseñada para cortar varios planos, superficies formadas y formas clave de piezas de trabajo, la máquina es adecuada para la producción de una sola pieza o de pequeños lotes.
- El arranque y la parada de la máquina se efectúan mediante un embrague de varios discos y la reciprocidad del cordón se logra mediante un enlace de conexión de manivela.
- En la mesa se dispone de un mecanismo automático de alimentación vertical, horizontal y rotativa junto con su dispositivo de seguridad.movimiento horizontal y rotativo de la mesa de trabajo equipada con un engranaje de indice para el movimiento rotativo.
Parámetro técnico
Especificación | Unidad | B-320 | B-200 |
La cigüeña | En el caso de los | 340 | 220 |
Duración máxima de las ranuras del macho | En el caso de los | 320 | 200 |
Tiempos de movimiento del Ram | veces min | 20.32.50.80 | 32.50.80.125 |
Ram de inclinación | ¿ Qué pasa? | 0 a 8. | 0 a 8. |
Diámetro de la mesa | En el caso de los | 630 | 500 |
Ajuste vertical de la distancia del carrete | En el caso de los | 315 | 230 |
Superficie de apoyo de la cabeza hacia el lecho desde las paredes delanteras | En el caso de los | 600 | 485 |
Entre la superficie de trabajo y la distancia de transporte inferior | En el caso de los | 490 | 320 |
Distancia máxima de movimiento longitudinal de la tabla | En el caso de los | 630 | 500 |
Distancia máxima de movimiento lateral de la mesa | En el caso de los | 560 | 500 |
Cuadro giratorio máximo | ¿ Qué pasa? | 360 | 360 |
Variación de alimentación motorizada en el lado de la mesa | En el caso de los | 0.08-1.21 | 0.08-1.21 |
Rango de alimentación de rotación de la mesa | En el caso de los | 0.052-0. ¿Qué quieres decir?783 | 0.052-0. ¿Qué quieres decir?783 |
Potencia del motor | El peso | 4 | 3 |
Velocidad del motor (valor calculado) | r/min | 960 | 1430 |
Peso de la máquina (aproximadamente) | En kg | 3000 | 2200 |
Dimensiones generales (L*W*H) | En el caso de los | 2261 x 1495 x 2245 | 1916x1305x1995 |
