Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas

Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas

Datos del producto:

Lugar de origen: China.
Nombre de la marca: TIMAC TIMEWAY

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: $280,000.00/sets 1-2 sets
Detalles de empaquetado: Paquete estándar
Capacidad de la fuente: 100 juegos/juegos por año
Mejor precio Contacto

Información detallada
Condición: Nuevo No. de herraduras: Dos hermanos
El tipo: Válvulas de acoplamiento Dimensión ((L*W*H): 2660*4655*2650 mm
Peso (T): 11 T Tamaño de la mesa (mm): Las demás
Sistema de control CNC: GSK, FANUC Número de ejes: 2
Vía de la mesa (X) (mm): 800 Vía de la mesa (Y) (mm): 650
Vía de la mesa (Z) (mm): 450 Precisión de posicionamiento (mm): 8
La capacidad de repetición (X/Y/Z) (mm): 5 Potencia del motor del husillo ((kW): 15.5
Max. Table Load (kilogramos): 1000 KG Min. Tiempo de cambio de herramientas: 4
Capacidad del cargador de herramientas: 12, 24 Puntos de venta clave: Automático
Garantización: un año Válvula de tensión: Las demás
Tipo de comercialización: Nuevo producto 2020 Informe de ensayo de la máquina: Proveedor
Inspección de salida por vídeo: Proveedor Garantía de los componentes centrales: 1 año
diámetro de la mesa de trabajo: de una longitud igual o superior a 650 mm Peso máximo de la pieza de trabajo: 1000 KG
Velocidad del eje: 16000rpm Ángulo de giro del eje A: -130o a +130o
Ángulo de giro del eje C: Cualquier 360o Viaje en el eje X/Y/Z: Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
Velocidad en el eje A: 30 rpm Velocidad en el eje C: 600 rpm
Sistema CNC: Sistema chino GNC61CNC Industrias aplicables: Talleres de reparación de maquinaria, planta de fabricación, obras de construcción, energía y minerí
Ubicación de la sala de exposición: Estados Unidos, Alemania, Brasil, Ucrania, Australia Componentes básicos: PLC
Puerto: Puerto de China

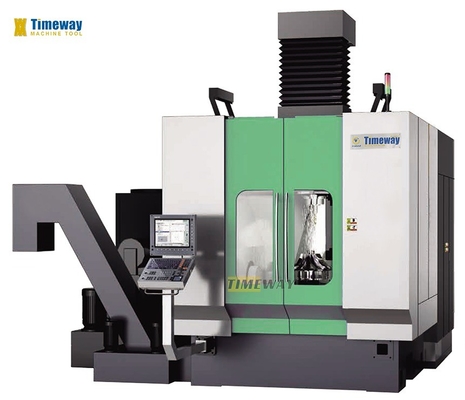

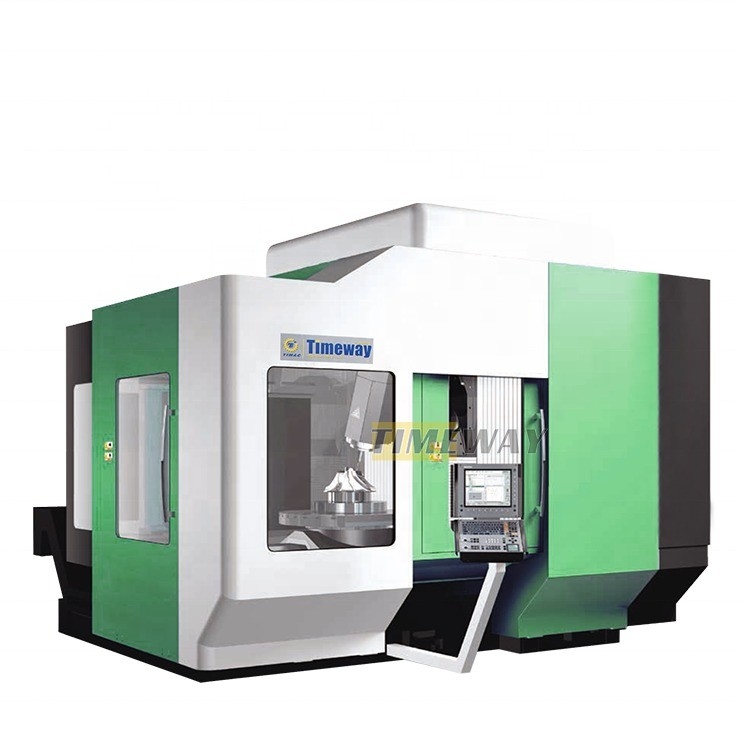

Descripción de producto

Centro de procesamiento de 5 ejes
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 0
Descripción de los productos
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 1
Ventajas de las máquinas herramienta
1Mejorado el marco del pórtico y el diseño de toda la estructura de la máquina.
2Adopta un cuerpo de cama de lidan artificial.
3La tecnología de accionamiento directo garantiza una mejor capacidad de respuesta dinámica.
4Conducido en el centro de gravedad.
5La velocidad de alimentación rápida del eje lineal es de 60 m/min.
6Técnico de respuesta dinámica.
7Más precisión, mayor eficiencia de procesamiento.
8- Recarga el cargador de herramientas, el tiempo de cambio de herramientas es corto.
9El eje C de alta velocidad realiza la función de fresado y giro de compuestos.
10Ángulo de giro del eje A: -130o a +130o.
11Fuente de alimentación inteligente, ahorro de energía del 20% durante la vida útil.
Ventajas del sistema CNC
1. Perfecta tecnología de cinco ejes ((RTCP, mecanizado de plano inclinado)
2Interacción de información de alta velocidad.
3Alta resolución, programación de control de frecuencia de alta precisión.
4Percepción precisa de la posición o el ángulo.
5Tecnología de control multicanal.
6Los sistemas soportan sonda inalámbrica, herramienta de configuración de acceso de medidor.
7Función de compensación de errores: compensación bidireccional de tono, compensación de linealidad (incluida cada desviación)
En el caso de las empresas de servicios de telecomunicaciones, el nivel de compensación es el siguiente:
8Desarrollo secundario y sistema de simulación 3D fuera de línea.
Rendimiento y características
Diseño mejorado de la estructura de los bastidores y de la máquina completa
1El apoyo óptimo del husillo.
2. Utilice como referencia la estructura clásica de perforación de coordenadas verticales, tiene una mejor rigidez del husillo.
3El banco de trabajo de oscilación rotativo CNC realiza una estructura de soporte de doble pared.
4El eje Y adopta cuatro guías como soporte y el motor principal situado en el centro.
5. cargador de herramientas de tipo circular combinado con el lecho de torno de la máquina herramienta, estructura simple y ahorrar espacio.
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 2
Cuerpo de cama Lidan artificial
1El coeficiente de expansión térmica es sólo 1/20 del hierro fundido, menor error de deformación térmica.
2La amortiguación del lidan artificial es seis veces mayor que la del hierro fundido, mejor rendimiento vibratorio.
3Una vez formado, ahorra mucho el tiempo y el costo de procesamiento subsecuente.
4Proceso de fabricación de curado a temperatura ambiente, selección de materiales de cama por máquinas de precisión.
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 3

El título va aquí.

1Buena capacidad de respuesta dinámica
2. libre de retrocesos, sin desgaste mecánico de la transmisión
3. A través del motor de torsión como tecnología de accionamiento principal de coordenadas rotativas
4. FMC-600 y FMC-600T C-eje está equipado respectivamente con motor de par de baja / alta velocidad, por lo que puede terminar de alta precisión
fresado y girado.
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 4

Conducido por el centro de gravedad

1Un motor más fuerte y estable.
2Mesa giratoria de tipo cuna con centro de gravedad.
3- Retener eficazmente la vibración para eliminar la reacción.
4. Para proporcionar a los usuarios el rendimiento de procesamiento ideal.
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 5
Especificaciones
Unidades
Se aplicará el método de evaluación de las emisiones.
FMC-600T ((con giro)
Diámetro giratorio máximo de la pieza
En el caso de los
Φ800
Φ800
Ancho máximo de fresado
En el caso de los
800
800
Altura máxima de fresado
En el caso de los
420
420
Diámetro de la mesa de trabajo
En el caso de los
Φ650*540
F650
Peso máximo de la pieza
En kg
1000
1000; 500 (en el giro)
Viaje en el eje X/Y/Z
En el caso de los
Las demás partidas
Las demás partidas
Rango de ángulo de giro del eje A
¿ Qué pasa?
-130°- +130°
-130°- +130°
Rango de ángulo de rotación del eje C
¿ Qué pasa?
En cualquier ángulo
En cualquier ángulo
Par máximo del husillo
N.m.
42/62
42/62
Velocidad máxima del eje
rpm
16000
16000
Potencia nominal del motor del husillo
El peso
15.5
15.5
Tipo del bastón de la herramienta
Se aplicará el código HSK-A63.
Se aplicará el código HSK-A63.
Centro de herramientas fuera del agua
No es obligatorio
No es obligatorio
Dirección del husillo
- ¿ Qué?
- ¿ Qué?
Bloqueo de posición
- No, no lo sé.
- ¿ Qué?
Tipo de accionamiento
Motor de accionamiento directo con par motor
Dispositivos de transmisión directa
con motor de par
con motor de par
Torque del accionamiento S1/S6
N.m.
1880/3480
1880/3480
Tipo de accionamiento
Motor de accionamiento directo con par motor
Dispositivos de transmisión directa
con motor de par
con motor de par
Torque del accionamiento S1/S6
N.m.
Las demás
Las demás
Eje X/Y/Z
el número de unidades
48; 60
48; 60
Eje A
rpm
30
30
Eje C
rpm
80
600
Eje X/Y/Z
¿ Qué es eso?
1; 0.1
1; 0.1
Eje C
¿ Qué pasa?
0.001°; 0.0001°
0.001°; 0.0001°
Eje X/Y/Z
Estándar
Estándar
Eje A/C
Estándar
Estándar
Eje X/Y/Z
¿ Qué es eso?
8; 5.
8; 5.
Eje A/C
"
8; 5.
8; 5.
Eje X/Y/Z
¿ Qué es eso?
5; 3
5; 3
Eje A/C
"
5; 3
5; 3
Capacidad
32
32
Diámetro máximo de la herramienta
En el caso de los
F80
F80
Duración máxima de la herramienta
En el caso de los
300
300
Peso máximo de la herramienta
En kg
8
8
Cabeza de medición de piezas de trabajo inalámbricas
¿ Qué es eso?
±3 ((Precisión de reposicionamiento)
Medidor de ajuste de herramientas
¿ Qué es eso?
±3 ((Precisión de reposicionamiento)
Peso de la máquina
N.O.
11000
12000
Sistema CNC
Modelo
Sistema CNC GNC61
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 6
√ Sistema CNC FANUC 0i MF
√ X/Y: rieles de guía lineales, Z: rieles de guía deslizantes
√ Eje de Taiwan BT40, 8000 rpm
√ ATC tipo disco de Taiwán con 24 herramientas
√ Revestimiento completo
√ Generador de pulso manual (MPG)
√ Interfaz USB y LAN
√ lámpara de trabajo
√ lámpara piloto
√ Sistema de refrigeración
√ Sistema de lubricación automática centralizada
√ Golpe de aire por eje
Pistola de aire
√ Arbor de fresado y mandíbula
√ Intercambiador de calor para gabinete eléctrico
√ Herramientas y caja de herramientas
√ Cuña y tornillos de nivelación
√ Manual de operación (en inglés)

- MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND - ¿Qué es lo que quiere decir con esto?
_ Cuarto eje
_ Eje accionado directamente (10000, 12000, 15000 rpm)
_ Boquilla de refrigerante circular
El refrigerante a través del husillo (CTS)
El refrigerador de aceite del eje
_ Aire acondicionado
_ transportador de chips de tipo cadena
- Es una pistola de agua.
_ Puerta de seguridad
_ Sistema de medición de herramientas
_ Sistema de medición de la pieza

Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 7
Detalles de la máquina
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 8
¿Por qué no lo haces?
>> La superficie de la mesa de trabajo endurecida y fina asegura una alta rigidez.
>> Opcional Taiwan TJR NC mesa giratoria para el 4to eje para procesar piezas redondas, y realizar 4-eje de enlace.
¿Por qué no lo haces?
>> Gran espacio de trabajo puede satisfacer el requisito de procesamiento de piezas de diferentes tamaños.
>> La cubierta telescópica de acero inoxidable puede proteger eficazmente las guías de la máquina y el tornillo de bolas- ¿Qué quieres decir?
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 9
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 10
¿Por qué no lo haces?
>> Seleccione el cargador de herramientas tipo disco de Taiwan BT40, conalta concentricidad, bajo ruido, cambio rápido de herramientas, alta precisión, larga vida útil.
¿Por qué no lo haces?
>> El sistema CNC estable garantiza todo el rendimiento de trabajo del centro de mecanizado vertical CNC.
El sistema Mitsubishi CNC es opcional.
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 11
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 12
¿Por qué no lo haces?
>> El transportador de chips de tipo cadena es opcional.

Comentarios de los clientes
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 13
Nuestros servicios
1- Reemplazo gratuito de las piezas disponibles durante el período de garantía. - Precio de coste de las piezas disponibles después del período de garantía.Acción rápida y respuesta a las preguntas técnicas en cualquier momento durante toda la vida útil de la máquina. 3. Centro de servicio post-exterior disponible en algunas regiones. 4. Servicio de ingenieros en el extranjero disponible a petición del cliente ((coste relativo generado por el cliente).
Introducción de la empresa
Centro de mecanizado vertical CNC de 5 ejes de alta precisión con capacidad para 12 cargadores de herramientas 14

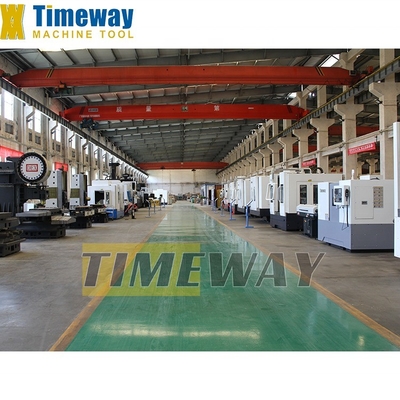

Display de fábrica:
