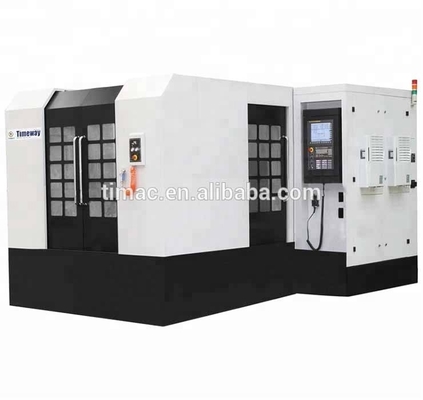

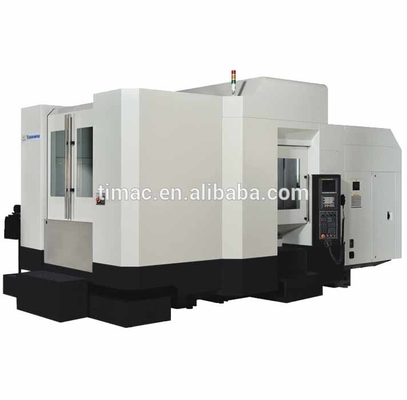

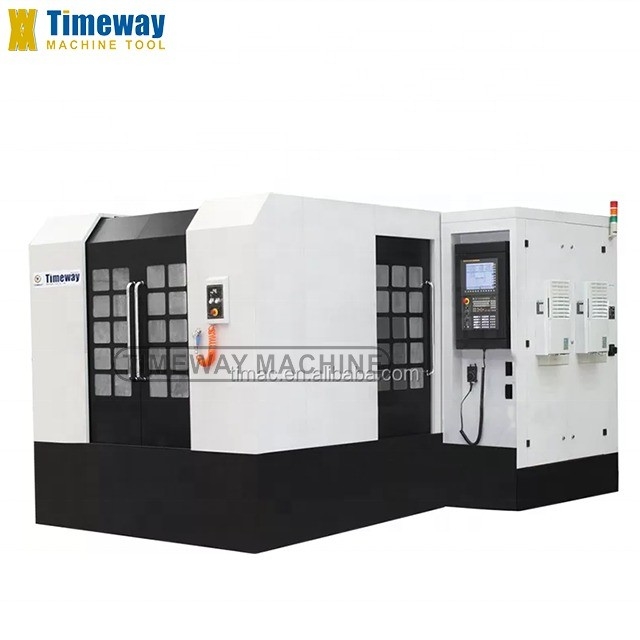

Centro de maquinaria horizontal CNC con centro de mecanizado de mesa de intercambio 7.5/11kw
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMEWAY |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $300,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Plataforma o caso de madera |
| Capacidad de la fuente: | 100 juegos/juegos por mes |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | NT1capacidad |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | En el plano horizontal |
| Dimensión ((L*W*H): | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. | Peso (T): | 0.9 T |
| Tamaño de la mesa (mm): | 630x630 | Sistema de control CNC: | Fanuc |
| Número de ejes: | 3 | Vía de la mesa (X) (mm): | 1050 |
| Vía de la mesa (Y) (mm): | 750 | Vía de la mesa (Z) (mm): | 900 |
| Precisión de posicionamiento (mm): | ±0.001 | La capacidad de repetición (X/Y/Z) (mm): | ±0.006 |
| Rango de velocidad del husillo (rpm): | 0.1 - 6000 rpm | Potencia del motor del husillo ((kW): | 15 |
| Max. Table Load (kilogramos): | 1000 KG | Min. Tiempo de cambio de herramientas: | 3 |
| Capacidad del cargador de herramientas: | 24 | Puntos de venta clave: | Automático |
| Garantización: | 1 año | Válvula de tensión: | Las demás |
| Tipo de comercialización: | Producto caliente 2019 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Tamaño de la tabla: | 630X630m m | Indexación de tablas: | 0.001° |
| Capacidad de carga: | 950 x 2 kg | Velocidad máxima del eje: | 6 000 rpm |
| Tipo/número de la ATC: | Tipo de disco 24 piezas | Viajes en el eje X: | 1050m m |
| Viaje de Y-AXIS: | 750m m | Viaje de Z-AXIS: | Las demás: |
| Peso: | 9000kg | El poder: | 7.5/11kW |
| Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación, otros | Ubicación de la sala de exposición: | Brasil, Perú, India, Rusia, Tailandia, Argentina, Corea del Sur, Chile, Sudáfrica y Malasia |
| Componentes básicos: | Las demás | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Especificaciones | Unidad | HC4 APC | HC5 APC | HC6APC | HC8APC | HC10 APC |
Tamaño portátil | En el caso de los | 450 × 450 | 500 × 630 | 630 × 630 | 800 × 800 | 1000 × 1000 |
Número de la mesa de trabajo | - | 2 | 2 | 2 | 2 | 2 |
Indexación de la tabla de trabajo | ¿ Qué pasa? | 1°(0.001) | 1°(0.001) | 1°(0.001) | 1°(0.001) | 1°(0.001) |
Estilos de intercambio de paletas | - | De tipo rotativo | De tipo rotativo | De tipo rotativo | Pulsador-tirador giratorio | Pulsador-tirador giratorio |
Tiempo de cambio de palets | el | 18 | 24 | 24 | 50 | 50 |
Capacidad de carga de la mesa de trabajo | En kg | 450 | 600 | 950 | 1500 | 2000 |
T ranura de la mesa de trabajo (no-tamaño xdistancia) | - | 24xM16 | 24 × M16 | 24 × M16 | 24 × M16 | 24xM16 |
Viaje en el eje X | En el caso de los | 600 | 740 | 1050 | 1300 | 1600 |
Viaje en el eje Y | En el caso de los | 540 | 680 | 750 | 1000 | 1000 |
Viaje en el eje Z | En el caso de los | 550 | 650 | 900 | 1000 | 1000 |
Distancia desde el centro del husillo a la mesa de trabajo | En el caso de los | 0~540 | 0 ~ 680 | 0 ~ 750 | 0 ~ 1000 | 0 ~ 1120 |
Distancia desde la nariz del husillo al centro de la orilla | En el caso de los | 60 ~ 610 | 130 ~ 780 | 130 ~ 1030 | 200 ~ 1200 | 200 ~ 1200 |
Velocidad máxima del eje | rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
Estilo/estación de ATC | - | Disco / 24 Pcs. | Disco / 24 Pcs. | Disco / 24 Pcs. | Cadenas/40 piezas | Cadenas/40 Pcs. |
Diámetro máximo de la herramienta | En el caso de los | 300 | 350 | 350 | 400 | 400 |
Duración máxima de la herramienta | En el caso de los | F80 | F127 | F127 | F127 | F127 |
Peso máximo de la herramienta | En kg | 7 | 15 | 15 | 20 | 20 |
X/Y/Z Velocidad de movimiento rápida | el número de unidades | 40 | 24 | 24 | 24 | 24 |
B Velocidad de movimiento rápida | r/min | 15 | 10 | 10 | 10 | 10 |
X/Y/Z Precisión de posicionamiento | En el caso de los | 0.01 | 0.01 | 0.01 | 0.012 | 0.012 |
B Precisión de posicionamiento | " | 10 pulgadas | 10 pulgadas | 10 pulgadas | 12 pulgadas | 12 pulgadas |
X/Y/Z Precisión de reposicionamiento | En el caso de los | 0.006 | 0.006 | 0.006 | 0.008 | 0.008 |
B Precisión de reposicionamiento | " | 5 pulgadas | 5 pulgadas | 5 pulgadas | 6 pulgadas | 6 pulgadas |
Peso neto (aprox.) | en cm | 370 × 180 × 255 | 397 × 237 × 248 | 422 × 269 × 248 | 558 × 318 × 350 | 657 × 357 × 400 |
Dimensión general (LxWxH) | En kg | 5800 | 8000 | 9000 | 15000 | 17000 |
1. fundición de arena de resina; 2Los rieles X, Y y Z adoptan una guía lineal importada.3Los rieles X, Y y Z adoptan una cubierta telescópica de acero inoxidable. 4. estándar con husillo accionado por correa; 5- cilindro neumático de producción de Taiwán; 6. el sistema de control aéreo de Taiwán, el tipo de disco y el tipo de cadena están disponibles como opción; 7- rodamientos importados para ruedas de conducción; 8. acoplamiento de importación; 9El sistema de equilibrio de la cabecera es un sistema de equilibrio hidráulico. 10. Mesa de trabajo rotativa NC intercambiable (eje B); 11. lámpara de trabajo; 12. luz piloto; 13. Interfaz USB e Internet; 14Generador de pulso manual (MPG); 15Sistema de lubricación automática centralizada. 16- Sistema de enfriamiento. 17- Intercambiador de calor para el gabinete eléctrico. 18. Bloques y pernos de nivelación; 19- caja de herramientas y herramientas; 20. controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. El control de las máquinas se realiza por medio de un sistema de control de velocidad, que permite a los fabricantes ejecutar el control de las máquinas. | 1. reducción ZF o BF; 2. Boquilla circular de refrigerante; 3. líquido de refrigeración a través del husillo (CTS); 4. enfriador de aceite de husillo; 5. aire acondicionado (A / C) para el gabinete eléctrico; 6Sistema automático de medición de la longitud de la herramienta. 7. sistemas de medición automáticos de piezas de trabajo; 8. transportador de chips de tipo cadena; |
