* La máquina es adecuada para el procesamiento de piezas de trabajo grandes y delgadas y pesadas; No el error de redondez de la pieza de trabajo debido al peso de inercia, garantizar la precisión de redondez de la pieza de trabajo.Debido al peso de la pieza, por lo que la pieza de trabajo y el fijo pueden garantizar que el tiempo de carga y descarga de la pieza de trabajo cerrada y corta y la estabilidad.
* La columna, la viga y la guía de ram adoptan la molienda después de la extinción, tienen una resistencia al desgaste súper y prolongan la vida útil.lograr objetivos de protección del medio ambiente.
 |

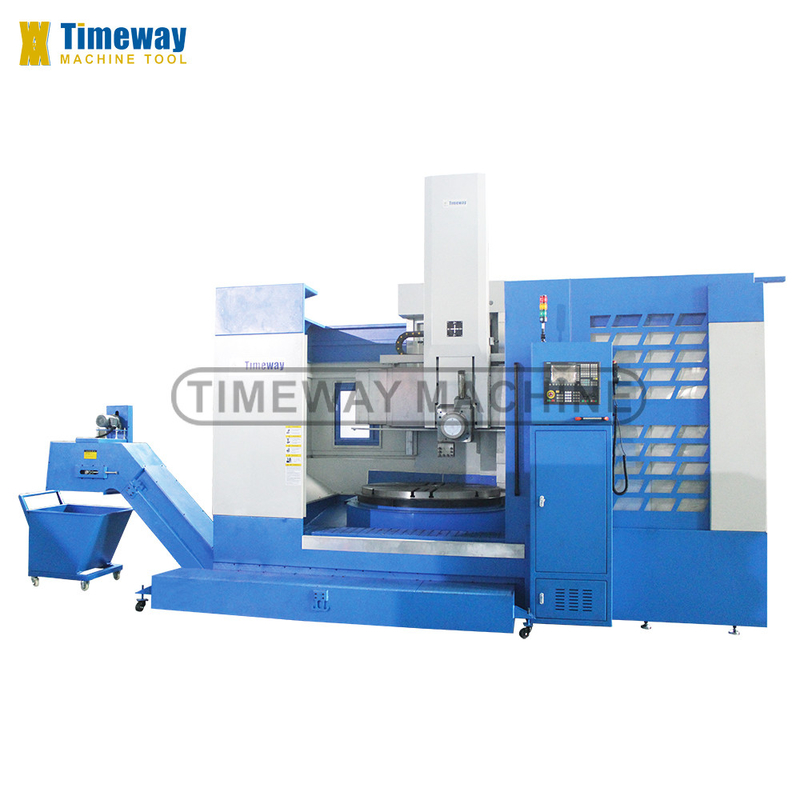

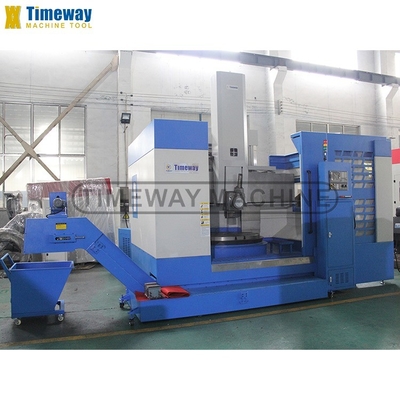

Máquina de torno vertical de columna única de alta precisión con controlador CNC FANUC Siemens
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Timac/Timeway |
| Número de modelo: | VLK1600E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $12,000.00/pieces 1-2 pieces |
|
Información detallada |
|||
| El tipo: | Válvulas de acoplamiento | Duración máxima de la pieza de trabajo (mm): | 1600 |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Max. Weight del objeto (kilogramos): | 8000 |
| No. de herraduras: | No casado | Número de ejes: | 2 |
| El número de unidades de la unidad de ensayo: | 1030 mm | En caso de que el vehículo no cumpla las condiciones siguientes:: | de una longitud igual o superior a 1000 mm |
| Precisión de posicionamiento (mm): | ±0.002 | La capacidad de repetición (X/Y/Z) (mm): | ±0.001 |
| Dimensión ((L*W*H): | 5510*3925*4600 mm | Válvula de tensión: | 380V/420V/440V |
| Sistema de control CNC: | Fanuc | Estaciones de postes de herramientas: | 4 |
| Peso (kg): | 15000 | Garantización: | 1 año, de un año |
| Puntos de venta clave: | Automático, precio competitivo, alto nivel de seguridad, alta precisión, ahorro de energía, sostenib | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Rango de velocidad del husillo (rpm): | 2 - 200 rpm | Viaje (Y AXIS) (milímetros): | 1600 milímetros |
| En el caso de las máquinas de la categoría 84: | BT24, BT25, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26 | Torque de corte: | 17.5 N.m |
| Velocidad de alimentación rápida ((mm/min): | 0.1 - 2000 mm/min. | Velocidad de alimentación (mm/min): | 0.1 - 500 mm/min |
| Min. Tiempo de cambio de herramientas: | 0,7 | CNC o no: | Máquina del torno del CNC |
| Nombre del producto: | Máquina de torno vertical CNC de una sola columna | Tipo de producto: | Máquina de CNC vertical |
| Modelo: | VLK1600E | Diámetro máximo del columpio: | Las demás: |
| Max. Turning Diameter: | Las demás: | máx. altura: | Cubierto |
| Capacidad de carga: | 8 000 kg | Potencia del motor principal: | 37kw |
Descripción de producto
Descripción de los productos
Torno vertical CNC de una sola columna
VLK800E VLK1250E VLK1600E VLK2000E
Resumen de la máquina
Accesorios
* Sistema de lubricación automática * Escudo completamente cerrado * Armario eléctrico con aire acondicionado * Refrigerador de aceite de precisión * SIEMENS 808D * Eliminación automática del chip (eliminación lateral) | * SIEMENS 828D * FANUC 0i-TF * fijación especial |
Especificación
Especificaciones | Unidad | VLK800E | VLK1250E: el equipo de seguridad. | VLK1600E | VLK2000E | |||
Diámetro máximo del columpio | En el caso de los | 950 | 1250 | 1600 | 2000 | |||
Diámetro de giro máximo | En el caso de los | 800 | 1250 | 1600 | 2000 | |||
Altura máxima de la pieza de trabajo | En el caso de los | 800 | 1000 | 1000 | 1250 | |||
Peso máximo de la pieza | En kg | 2000 | 5000 | 8000 | 12000 | |||
Potencia del motor principal | El peso | 22 | 22 | 30 | 37 | |||
Diámetro de la mesa de trabajo | En el caso de los | 800 | 1010 | 1400 | 1800 | |||
Torque máximo de la mesa de trabajo | Sección 2 | 10 | 17.5 | 25 | 32 | |||
Rango de velocidades de la mesa de trabajo | rpm | 2 a 320 | 1.25-200. ¿Qué quieres decir? | 1 a 160 | 4 a 125 | |||
Número de estación de herramientas | Pcs. | 4 | 4 | 4 | 4 | |||
Sección del bastón de la herramienta de la herramienta giratoria externa | En el caso de los | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo de unidad | - | Eléctrico | Eléctrico | Eléctrico | Eléctrico | |||
Tamaño del tornillo de bola en el eje X (dia. x anchura del tornillo) | En el caso de los | 50x10 | 50x10 | 50x10 | 50x10 | |||
Tamaño del tornillo de bola del eje Z (dia. x ancho del tornillo) | En el caso de los | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viaje en el eje X | En el caso de los | -20 ~ 550 | -20 ~ 800 | -20 ~ 1030 | -20 ~ 1150 | |||
Viaje en el eje Z | En el caso de los | 650 | 650 | 800 | 800 | |||
Rango de alimentación ((X/Z) | En el caso de los | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |||
Velocidad de alimentación rápida | Se aplican las siguientes medidas: | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | |||
Torque del servomotor ((X/Z) | N.m. | 11/11 | 11/11 | ¿Qué es el amor? 15/11 | ¿Qué es el amor? 15/11 | |||
Capacidad de potencia | Qué | 30 | 37 | 45 | 52 | |||
Peso neto de la máquina | En kg | 8500 | 11000 | 14500 | 18500 | |||
Dimensión de la máquina (LxWxH) | en cm | Se trata de las siguientes: | 478x257x440 | Las demás partidas del anexo II | 580 x 368 x 494 | |||
transportador de astillas | - | Tipo de cadena | Tipo de cadena | Tipo de cadena | Tipo de cadena | |||
Estándar | - | Sistema de lubricación automático, protector completamente cerrado, aire acondicionado, enfriador de aceite | ||||||
No es obligatorio | - | SIEMENS 828D, FANUC 0i-TF, luminarias especiales | ||||||
Detalles de la máquina
1El torno vertical de una sola columna de la serie CNC está diseñado absorbiendo técnicas de diseño y fabricación modernas avanzadas y utilizando el método de diseño de optimización CAD.utilizando el último concepto de diseño y equipando con características avanzadas nacionales y extranjeras. 2. Realizar un fuerte corte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la máquina de alta rigidez dinámica y estática, toda la seguridad y estabilidad del movimiento,larga vida útil y alta eficiencia de procesamientoLa máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos. 4.La máquina puede completar el proceso de rugoso y terminar girando dentro y fuera del cilindroLa máquina se compone principalmente de una columna, una mesa de trabajo, una viga, un poste de herramienta vertical, una caja de cambios principal,Mecanismo de elevación de vigas, el mecanismo vertical de alimentación de las herramientas, el dispositivo de protección de la guía del haz, la caja completa de la máquina, el sistema eléctrico, el sistema hidráulico, el sistema de refrigeración, etc.
Cuadro
La columna adopta el diseño de optimización de
estructura tipo caja y endurecedor de disposición razonable,
para lograr la buena estabilidad térmica, alta
La conducción de la columna
adopta la molienda después de la extinción, para mejorar el desgaste
Las líneas de conducción son las que proporcionan una mayor resistencia y prolongan la vida útil.
adoptar una cubierta de sellado de acero inoxidable para la protección
y reducir la tasa de corrosión.
estructura tipo caja y endurecedor de disposición razonable,
para lograr la buena estabilidad térmica, alta
La conducción de la columna
adopta la molienda después de la extinción, para mejorar el desgaste
Las líneas de conducción son las que proporcionan una mayor resistencia y prolongan la vida útil.
adoptar una cubierta de sellado de acero inoxidable para la protección
y reducir la tasa de corrosión.
Base de la mesa de trabajo
La base de la mesa de trabajo adopta alta resistencia y alta
material rígido de hierro fundido, para mejorar la estabilidad y
absorben las vibraciones.
estructura, superar el aumento de la temperatura del husillo
efecto en la precisión de mecanizado.
El eje está equipado con un codificador de eje, para
Realizar el corte de velocidad lineal constante.
material rígido de hierro fundido, para mejorar la estabilidad y
absorben las vibraciones.
estructura, superar el aumento de la temperatura del husillo
efecto en la precisión de mecanizado.
El eje está equipado con un codificador de eje, para
Realizar el corte de velocidad lineal constante.
Mesa de trabajo
La mesa de trabajo adopta material de hierro fundido de alta resistencia y alta rigidez, para mejorar la estabilidad y absorber las vibraciones.
la mesa de trabajo y la base de la mesa de trabajo y la separación del motor,
dependiendo del accionamiento de la correa de tipo V, el límite máximo se reduce
la vibración del calor del motor afecta directamente a la
precisión de mecanizado.
dependiendo del accionamiento de la correa de tipo V, el límite máximo se reduce
la vibración del calor del motor afecta directamente a la
precisión de mecanizado.
Cabinetero eléctrico
Cabinet eléctrico colocado directamente dentro de la columna, por lo que la estructura es más compacta, ahorrar espacio.La conexión del gabinete eléctrico a la cama adoptar la conexión de cable especial.
El gabinete eléctrico está equipado con aire acondicionado, seguridad y estándar, para garantizar la temperatura constante del controlador, la estabilidad del controlador.
El gabinete eléctrico está equipado con aire acondicionado, seguridad y estándar, para garantizar la temperatura constante del controlador, la estabilidad del controlador.
Rayo de luz
La vía de guía del haz tiene una resistencia al desgaste muy alta después de
el amortiguamiento y la molienda, para garantizar la estabilidad a largo plazo y una alta precisión de procesamiento.
La anchura de la guía horizontal es grande con una estructura de guía ancha, el tornillo de bola en el centro del carril de guía resuelve completamente el problema del par de accionamiento, la guía adopta el carril de guía de paster,buen rendimiento sísmico, gran capacidad de carga, menor coeficiente de fricción.
La elevación de la viga adopta dos puntos de sujeción, para garantizar la precisión de la viga de elevación.
el amortiguamiento y la molienda, para garantizar la estabilidad a largo plazo y una alta precisión de procesamiento.
La anchura de la guía horizontal es grande con una estructura de guía ancha, el tornillo de bola en el centro del carril de guía resuelve completamente el problema del par de accionamiento, la guía adopta el carril de guía de paster,buen rendimiento sísmico, gran capacidad de carga, menor coeficiente de fricción.
La elevación de la viga adopta dos puntos de sujeción, para garantizar la precisión de la viga de elevación.
Unidad de husillo
La mesa de trabajo utiliza una estructura de husillo de tipo fijo integrada, de alta rigidez, alta precisión y corta,el huso está equipado con un conjunto de rodamientos de bolas de empuje de alta precisión y un conjunto de rodamientos de rodamientos cilíndricos cortos de doble fila. estructura compacta, al mismo tiempo soportan la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga de deformación elástica es pequeña,Mejoró la precisión de rotación de la mesa de trabajo y la capacidad de carga.
Cuatro estaciones de herramientas eléctricas
Alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable.
Unidad de alimentación
La alimentación horizontal del poste de herramienta ((eje X) y la alimentación vertical del ram ((eje Z) son accionadas por un servomotor CA a través del tornillo de bola que conduce el reductor de engranajes,el reductor y el tornillo a través de la conexión de acoplamiento flexible, alta eficiencia de transmisión, pequeño error de transmisión, alta precisión de transmisión.
¿Por qué no lo haces?
¿Qué es esto?La mesa de trabajo utiliza una estructura de husillo de tipo fijo integrada, de alta rigidez, alta precisión y corta,el huso está equipado con un conjunto de rodamientos de bolas de empuje de alta precisión y un conjunto de rodamientos de rodamientos cilíndricos cortos de doble fila. estructura compacta, al mismo tiempo soportan la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga de deformación elástica es pequeña,Mejoró la precisión de rotación de la mesa de trabajo y la capacidad de carga.
¿Por qué no lo haces?
¿Qué es esto?Los clientes pueden elegir entre FANUC, SIEMENS o KND, otros sistemas CNC.
¿Por qué no lo haces?
¿Qué es esto?De acuerdo con los requisitos especiales, toda la cubierta de la máquina, transportador de chips.
Nuestros servicios
1- Reemplazo gratuito de las piezas disponibles durante el período de garantía. - Precio de coste de las piezas disponibles después del período de garantía.Acción rápida y respuesta a las preguntas técnicas en cualquier momento durante toda la vida útil de la máquina. 3. Centro de servicio post-exterior disponible en algunas regiones. 4. Servicio de ingenieros en el extranjero disponible a petición del cliente ((coste relativo generado por el cliente).
Introducción de la empresa

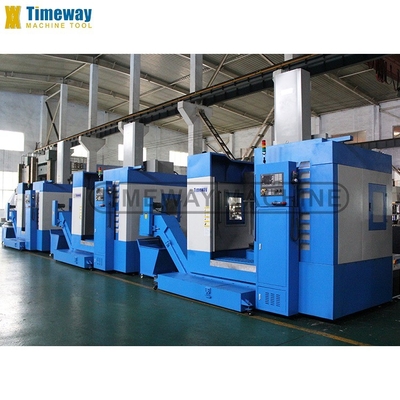

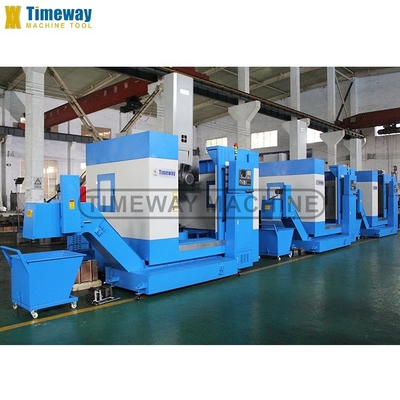

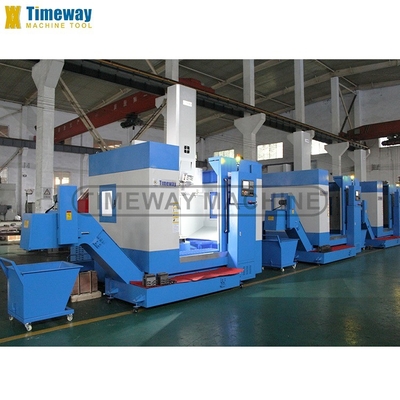

Display de fábrica:
