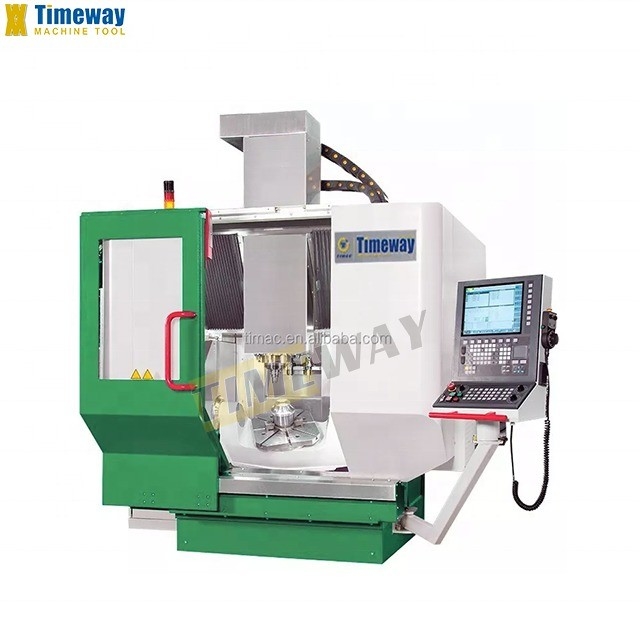

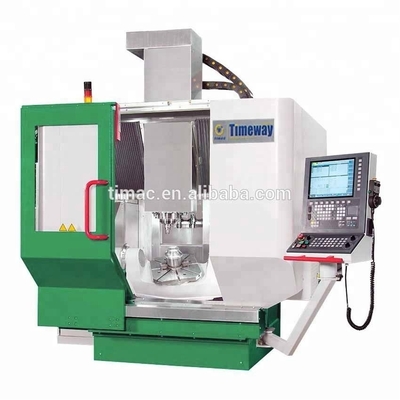

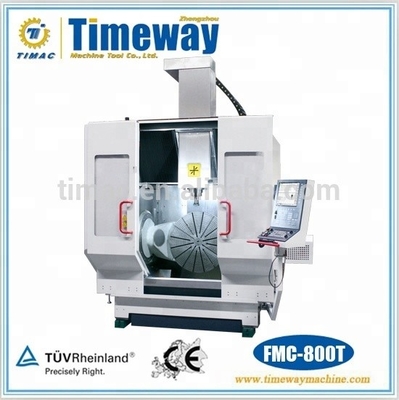

Centro de mecanizado CNC vertical de cinco ejes para la producción de lotes pequeños
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Certificación: | ISO CE |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $280,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paquete estándar |
| Capacidad de la fuente: | 100 juegos/juegos por año |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | Las demás |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | Válvulas de acoplamiento |
| Dimensión ((L*W*H): | 2660*4655*2650 mm | Peso (T): | 12 T |
| Sistema de control CNC: | Fanuc | Número de ejes: | 5 |
| Vía de la mesa (X) (mm): | 800 | Vía de la mesa (Y) (mm): | 650 |
| Vía de la mesa (Z) (mm): | 450 | Precisión de posicionamiento (mm): | ± 0012 |
| La capacidad de repetición (X/Y/Z) (mm): | ± 0008 | Potencia del motor del husillo ((kW): | 15,5 KILOVATIOS |
| Max. Table Load (kilogramos): | 8 kilos | Min. Tiempo de cambio de herramientas: | 6 |
| Capacidad del cargador de herramientas: | 24 | Puntos de venta clave: | Alta precisión |
| Garantización: | 1 año | Válvula de tensión: | Las demás |
| Tipo de comercialización: | Producto caliente 2019 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| diámetro de la mesa de trabajo: | 650 milímetros | Peso máximo de la pieza de trabajo: | 1000 KG |
| Velocidad del eje: | 16000 RPM | Ángulo de giro del eje A: | -130o a +130o |
| Viaje en el eje X/Y/Z: | Las medidas siguientes se aplicarán: | Velocidad en el eje A: | 30 rpm |
| Velocidad en el eje C: | 600 RPM | Peso: | 12000 kg |
| El poder: | 15.5kw (espindle) | Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación, otros |
| Ubicación de la sala de exposición: | Italia, Perú, Indonesia, México, Rusia, Tailandia, Chile, Colombia, Sudáfrica y Australia | Componentes básicos: | El motor |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
1Mejorado el marco del pórtico y el diseño de toda la estructura de la máquina.
2Adopta un cuerpo de cama de lidan artificial.
3La tecnología de accionamiento directo garantiza una mejor capacidad de respuesta dinámica.
4Conducido en el centro de gravedad.
5La velocidad de alimentación rápida del eje lineal es de 60 m/min.
6Técnico de respuesta dinámica.
7Más precisión, mayor eficiencia de procesamiento.
8- Recarga el cargador de herramientas, el tiempo de cambio de herramientas es corto.
9El eje C de alta velocidad realiza la función de fresado y giro de compuestos.
10Ángulo de giro del eje A: -130o a +130o.
11Fuente de alimentación inteligente, ahorro de energía del 20% durante la vida útil.
2Adopta un cuerpo de cama de lidan artificial.
3La tecnología de accionamiento directo garantiza una mejor capacidad de respuesta dinámica.
4Conducido en el centro de gravedad.
5La velocidad de alimentación rápida del eje lineal es de 60 m/min.
6Técnico de respuesta dinámica.
7Más precisión, mayor eficiencia de procesamiento.
8- Recarga el cargador de herramientas, el tiempo de cambio de herramientas es corto.
9El eje C de alta velocidad realiza la función de fresado y giro de compuestos.
10Ángulo de giro del eje A: -130o a +130o.
11Fuente de alimentación inteligente, ahorro de energía del 20% durante la vida útil.
Especificaciones | Especificaciones | Unidad | Se aplicará el método de evaluación de las emisiones. | Se aplicará el procedimiento siguiente: (con el giro) | |
Capacidad | Diámetro giratorio máximo de la pieza | En el caso de los | Φ800 | Φ800 | |
Ancho máximo de fresado | En el caso de los | 800 | 800 | ||
Altura máxima de fresado | En el caso de los | 420 | 420 | ||
Diámetro de la mesa de trabajo | En el caso de los | Φ650*540 | F650 | ||
Peso máximo de la pieza | En kg | 1000 | 1000; 500 (en el giro) | ||
Viajes | Viaje en el eje X/Y/Z | En el caso de los | Las demás partidas | Las demás partidas | |
Rango de ángulo de giro del eje A | ¿ Qué pasa? | -130°- +130° | -130°- +130° | ||
Rango de ángulo de rotación del eje C | ¿ Qué pasa? | En cualquier ángulo | En cualquier ángulo | ||
El eje | Par máximo del husillo | N.m. | 42/62 | 42/62 | |
Velocidad máxima del eje | rpm | 16000 | 16000 | ||
Potencia nominal del motor del husillo | El peso | 15.5 | 15.5 | ||
Tipo del bastón de la herramienta | Se aplicará el código HSK-A63. | Se aplicará el código HSK-A63. | |||
Centro de herramientas fuera del agua | No es obligatorio | No es obligatorio | |||
Dirección del husillo | - ¿ Qué? | - ¿ Qué? | |||
Bloqueo de posición | - No, no lo sé. | - ¿ Qué? | |||
Eje A | Tipo de accionamiento | Dispositivos de transmisión directa con motor de par | Dispositivos de transmisión directa con motor de par | ||
Torque del accionamiento S1/S6 | N.m. | 1880/3480 | 1880/3480 | ||
Eje C | Tipo de accionamiento | Dispositivos de transmisión directa con motor de par | Dispositivos de transmisión directa con motor de par | ||
Torque del accionamiento S1/S6 | N.m. | Las demás | Las demás | ||
Velocidad máxima de alimentación | Eje X/Y/Z | el número de unidades | 48; 60 | 48; 60 | |
Eje A | rpm | 30 | 30 | ||
Eje C | rpm | 80 | 600 | ||
Unidad de ajuste Min | Eje X/Y/Z | ¿ Qué es eso? | 1; 0.1 | 1; 0.1 | |
Eje C | ¿ Qué pasa? | 0.001°; 0.0001° | 0.001°; 0.0001° | ||
Control de circuito cerrado completo | Eje X/Y/Z | Estándar | Estándar | ||
Eje A/C | Estándar | Estándar | |||
Precisión de posicionamiento | Eje X/Y/Z | ¿ Qué es eso? | 8; 5. | 8; 5. | |
Eje A/C | " | 8; 5. | 8; 5. | ||
Precisión de reposicionamiento | Eje X/Y/Z | ¿ Qué es eso? | 5; 3 | 5; 3 | |
Eje A/C | " | 5; 3 | 5; 3 | ||
Revista de herramientas | Capacidad | 32 | 32 | ||
Diámetro máximo de la herramienta | En el caso de los | F80 | F80 | ||
Duración máxima de la herramienta | En el caso de los | 300 | 300 | ||
Peso máximo de la herramienta | En kg | 8 | 8 | ||
Accesorios | Cabeza de medición de piezas de trabajo inalámbricas | ¿ Qué es eso? | ±3 ((Precisión de reposicionamiento) | ||
Medidor de ajuste de herramientas | ¿ Qué es eso? | ±3 ((Precisión de reposicionamiento) | |||
Peso de la máquina | N.O. | En kg | 12000 | 12000 | |
Sistema CNC | Modelo | Sistema CNC GNC61 | |||
¿Por qué elegirnos?
P: ¿Por qué elegir Timeway Machine?
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
