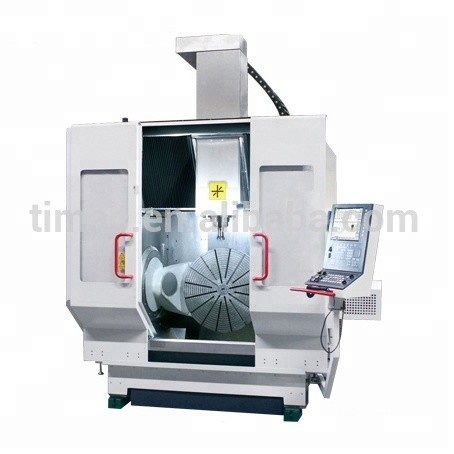

5 Ejes Máquina de fresado CNC de metal Centro de mecanizado Fanuc con 1400 kg Max. Carga de la mesa

Centros de mecanizado CNC verticales de cinco ejes con giro

VMC-800 FMC-800 FMC-800T: el número de unidades de las unidades de las unidades de las unidades

Ventajas de las máquinas herramienta
1Mejorado el marco del pórtico y el diseño de toda la estructura de la máquina.
2Adopta un cuerpo de cama de lidan artificial.
3La tecnología de accionamiento directo garantiza una mejor capacidad de respuesta dinámica.
4Conducido en el centro de gravedad.
5La velocidad de alimentación rápida del eje lineal es de 60 m/min.
6Técnico de respuesta dinámica.
7Más precisión, mayor eficiencia de procesamiento.
8- Recarga el cargador de herramientas, el tiempo de cambio de herramientas es corto.
9El eje C de alta velocidad realiza la función de fresado y giro de compuestos.
10Ángulo de giro del eje A: -130o a +130o.
11Fuente de alimentación inteligente, ahorro de energía del 20% durante la vida útil.

Ventajas del sistema CNC
1. Perfecta tecnología de cinco ejes ((RTCP, mecanizado de plano inclinado)
2Interacción de información de alta velocidad.
3Alta resolución, programación de control de frecuencia de alta precisión.
4Percepción precisa de la posición o el ángulo.
5Tecnología de control multicanal.
6Los sistemas soportan sonda inalámbrica, herramienta de configuración de acceso de medidor.
7. Función de compensación de errores: compensación bidireccional de paso, compensación de linealidad (incluida cada compensación de desviación) y grado vertical de compensación, etc.
8Desarrollo secundario y sistema de simulación 3D fuera de línea.

Rendimiento y características

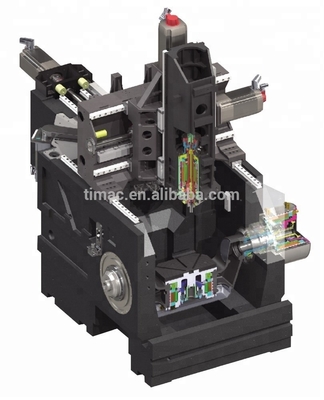

Diseño mejorado de la estructura de los bastidores y de la máquina completa
1El apoyo óptimo del husillo.
2. Utilice como referencia la estructura clásica de perforación de coordenadas verticales, tiene una mejor rigidez del husillo.
3El banco de trabajo de oscilación rotativo CNC realiza una estructura de soporte de doble pared.
4El eje Y adopta cuatro guías como soporte y el motor principal situado en el centro.
5. cargador de herramientas de tipo circular combinado con el lecho del torno de la máquina herramienta, estructura simple y ahorrar espacio.

Cuerpo de cama Lidan artificial
1El coeficiente de expansión térmica es sólo 1/20 del hierro fundido, menor error de deformación térmica.
2La amortiguación del lidan artificial es seis veces mayor que la del hierro fundido, mejor rendimiento vibratorio.
3Una vez formado, ahorra mucho el tiempo y el costo de procesamiento subsecuente.
4Proceso de fabricación de curado a temperatura ambiente, selección de materiales de cama por máquinas de precisión.

Tecnología de accionamiento directo
1Buena capacidad de respuesta dinámica
2. libre de retrocesos, sin desgaste mecánico de la transmisión
3. A través del motor de torsión como tecnología de accionamiento principal de coordenadas rotativas
4. FMC-800 y FMC-400T C-eje está equipado respectivamente con motor de par de baja / alta velocidad, por lo que puede terminar de alta precisión fresado y girado.

Conducido por el centro de gravedad
1Un motor más fuerte y estable.
2Mesa giratoria de tipo cuna con centro de gravedad.
3- Retener eficazmente la vibración para eliminar la reacción.
4Para proporcionar a los usuarios el rendimiento de procesamiento ideal.

Tecnología de respuesta dinámica
1. Máquina de herramienta diseño de optimización de rendimiento dinámico en las piezas móviles.
2. Atribuye gran importancia al diseño de la alta rigidez y el peso ligero, la potencia de las piezas móviles mecánicas.
3. Opcional multi-tipo de piezas de función, para optimizar el parámetro de coordenadas móviles.
4El rendimiento dinámico de la máquina herramienta satisface los requisitos del usuario.

Utilizando el análisis de elementos finitos para el desarrollo auxiliar de productos
1Basado en el modelo 3D, para simular la carga estática y el funcionamiento dinámico.
2Simulación y corrección de diseño por muchas veces, la búsqueda de cada pieza de la máquina para lograr las características estáticas y dinámicas ideales, para garantizar la rigidez completa de la máquina herramienta.
3En la máquina prototipo, análisis experimental y modal.

Eje eléctrico
1El huso eléctrico de fresado es una de las partes clave del centro de mecanizado, el huso de serie es de alta velocidad, preciso,Eje eléctrico de alta rigidez y gran potencia (Eje eléctrico compuesto de fresado y giro opcional con función de bloqueo y giro del eje).

2En cuanto a la fiabilidad del eje de alta velocidad y la estabilidad de precisión de la máquina herramienta, etc. problemas, investigación enfocada: el eje eléctrico de alta velocidad puede compensar la tecnología de alargamiento térmico,diseño de optimización de la estructura de refrigeración y lubricación del husillo eléctricoLa tecnología de fiabilidad del mecanismo de sujeción de herramientas HSK; el control de precisión y la tecnología de estabilidad de precisión; las tecnologías clave de monitorización de rendimiento único y integral del husillo motorizado;La tecnología clave de la fabricación tecnología de mecanizado de precisión y el montaje de la producción de masas estable.

3Es adecuado para el mecanizado de precisión de alta eficiencia de semal integral del dominio aeroespacial, partes complejas del cuerpo, partes de la caja del motor de aviación, partes de engranajes de paraguas espirales y partes de moldes.

Parámetro técnico

Nota: Las máquinas herramienta de la serie también tienen 400Series; 600Series; 1250Series. Entre las series VMC solo está equipada con eje X/Y/Z, sin eje A/C. FMC-T serie estándar:Eje eléctrico con bloqueo y eje C de alta velocidad. pero FMC serie huso eléctrico sin bloqueo y eje C baja velocidad. De acuerdo con el cliente requiurment, podemos proporcionar diferentes especificaciones de la mesa de trabajo giratoria.

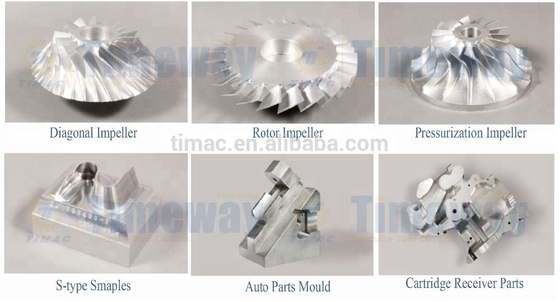

Ejemplos típicos

Imágenes de trabajo

Diagrama de velocidad, potencia y par

Sección 800

de la serie 800 Velocidad máxima: 12000 rpm Tipo de herramienta: HSK A63 Potencia nominal: 24 kW Torque nominal: 105 N.m.
de la serie 800 Velocidad máxima: 18000 rpm Tipo de herramienta: HSK A63 Potencia nominal: 30 kW Par nominal: 84N.m. El par nominal de las máquinas de la serie A es el par nominal de las máquinas de la serie B.

Superficie del piso

Visión del plan ((mm)

Vista delantera
