- Los tornos pesados de esta serie adoptan una forma rectangular de inducción de 970 mm de ancho, endurecida y con una guía de lecho de tierra, por lo que tienen una excelente estabilidad, una alta rigidez y un peso máximo de 10 toneladas entre los centros.
- El husillo principal es de rodamiento de rodillos de precisión con estructura de soporte de 3 puntos.
- Guías de silla con cinturón revestido de Teflón, estructura giratoria de plumas de cola para minimizar la fricción y la generación de calor.
- Las máquinas son adecuadas para diversas operaciones de torneado, tales como el torneado de superficies cilíndricas externas e internas, caras de extremo, y el torneado de hilos métricos o de pulgadas,cuya longitud es superior a 20 mm,, etc.
- El giro motorizado de las maniobras cónicas cortas podría realizarse por el deslizamiento superior de forma independiente, y el giro motorizado de las maniobras cónicas largas podría realizarse por el deslizamiento superior combinado con alimentación longitudinal.
- Además, estos tornos también pueden realizar procesos de perforación, trepanado y perforación, etc.
 |

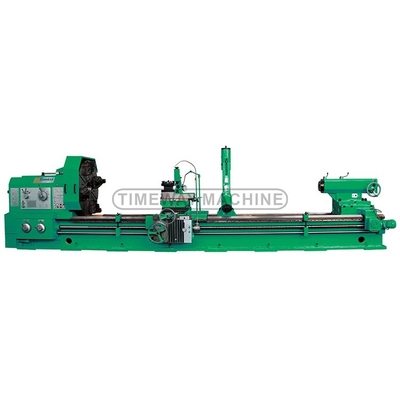

5000 mm Distancia entre centros Torno manual para el corte de tornillos horizontales universales
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | Timeway/TIMAC |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $71,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 5000 | Rango de velocidad del husillo (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | El tipo: | En el plano horizontal |
| Potencia del motor del husillo ((kW): | 22 | Dimensión ((L*W*H): | 8020*1995*2525 |
| Peso (kg): | 10 000 kg | Garantización: | 1 año |
| Puntos de venta clave: | Fácil de operar | Tipo de comercialización: | Producto caliente 2022 |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Nombre: | Torno horizontal resistente |
| Modelo: | Se aplicará el procedimiento siguiente: | CNC o no: | El nombre |
| El color: | solicitud de los clientes | Max.Swing sobre cama: | Las demás: |
| Max. girar sobre el lecho cruzado: | 1210M M | Distancia entre los centros: | Con una anchura de 5 mm |
| Longitud de Max.Turning: | 4800m m | Anchura de la cama: | 970 mm |
| Diámetro interior de eje: | de una longitud superior a 300 mm | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 130 | Industrias aplicables: | Tiendas de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación, |
| Ubicación de la sala de exposición: | Italia, Francia, Alemania, Vietnam, Filipinas, Brasil, Perú, Arabia Saudita, Indonesia, India, Méxic | Duración máxima girada (mm): | Las demás: |
| Componentes básicos: | Las demás máquinas y aparatos para la fabricación de productos del capítulo 85 | ||
Descripción de producto
Descripción del producto
Torno horizontal de trabajo pesado
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
Características:
Imágenes detalladas

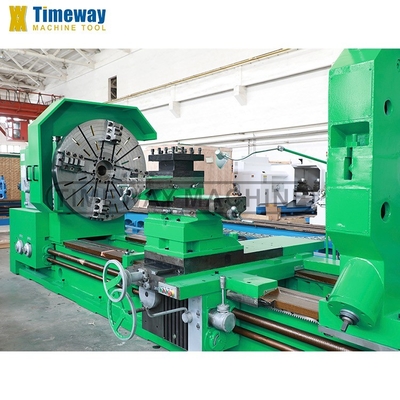

Headstock y Chuck
⇒ Los tornos horizontales obtienen una velocidad de eje de amplio rango de 3,15-315 rpm con 33 velocidades.
⇒ Los tornos de trabajo pesado están equipados con 4 mandíbulas tornos pesados chuck, fuerte fuerza de sujeción.
⇒ Los tornos de trabajo pesado están equipados con 4 mandíbulas tornos pesados chuck, fuerte fuerza de sujeción.

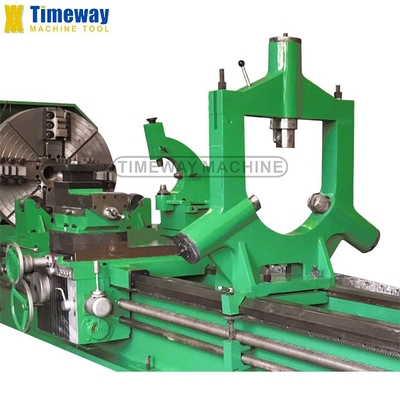

Reposo constante de tipo cerrado
⇒ El reposo constante adopta una estructura de apoyo de tres puntos, la precisión de posicionamiento es mayor.
Reposo constante de tipo abierto
⇒ El soporte de rodillos (de tipo abierto) es de configuración estándar, asegúrese de cortar piezas más grandes.
⇒ El soporte de rodillos se mueve a la derecha e izquierda en los rieles de los tornos a través de engranajes y bastidores, reduciendo la intensidad de trabajo.
⇒ El soporte de rodillos se mueve a la derecha e izquierda en los rieles de los tornos a través de engranajes y bastidores, reduciendo la intensidad de trabajo.

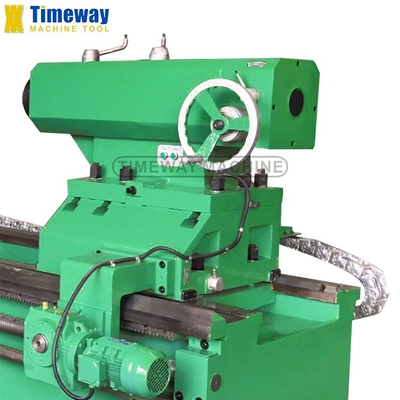

Cuello motorizado
⇒ Los tornos horizontales están equipados con un motor de carga, el movimiento es simple y fácil.
⇒ La manga de la cola puede alimentarse de forma áspera y fina.
⇒ La manga de la cola puede alimentarse de forma áspera y fina.
Especificación
Especificación | Unidad | Se trata de una serie de medidas de control. | Se trata de una serie de medidas de control. | Se trata de una serie de medidas de control. | Las condiciones de los productos | |||
Max. Muévete por la cama. | En el caso de los | 1250 | 1400 | 1600 | 1800 | |||
Max. girar sobre el lecho cruzado | En el caso de los | 865 | 1010 | 1210 | 1410 | |||
Distancia entre centros | En el caso de los | Se trata de una serie de medidas que se aplican a las empresas de la Unión Europea. | ||||||
Duración máxima de giro | En el caso de los | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Ancho del lecho | En el caso de los | 970 | 970 | 970 | 970 | |||
Max.fuerza de corte | No | 45000 | 45000 | 45000 | 45000 | |||
Capacidad de carga | En kg | 10000 | 10000 | 10000 | 10000 | |||
Noche de husillo | - | A2 a 15 | A2 a 15 | A2 a 15 | A2 a 15 | |||
El ancho del husillo | En el caso de los | 130 | 130 | 130 | 130 | |||
De las partidas 1 a 5 | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 | |||
Rango de velocidad del husillo | rpm | Adelante:3.15-315, hacia atrás:3.5-291 | ||||||
Paso de velocidad del husillo | las etapas | Adelante:21- ¿Qué pasa?12 | 56 | 56 | 56 | |||
Tipo de alimentación del eje X/Z | Las especies | 56 | 56 | 56 | 56 | |||
Rango de alimentación | mm/r | longitudinal:0.1-12, cruz:0.05-6, puesto superior de herramientas: 0.025-3 | ||||||
Rango de hilos métricos (tipos) | En el caso de los | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
Los hilos de pulgadas varían (tipos) | El TPI | 28-1/4 ((31) | 28-1/4 ((31) | 28-1/4 ((31) | 28-1/4 ((31) | |||
Rango de hilos de módulo (tipos) | El MP | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | |||
Los hilos de diámetro varían (tipos) | DP | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | |||
Viajes en tobogán cruzado | En el caso de los | 650 | 650 | 650 | 650 | |||
Viaje de la diapositiva superior | En el caso de los | 300 | 300 | 300 | V4 | |||
Potencia del motor principal | El peso | 22 | 22 | 22 | 30 | |||
Duración de la máquina | En el caso de los | Se trata de una serie de productos que se fabrican en el interior de una fábrica. | ||||||
Ancho de la máquina | En el caso de los | 1995 | 1995 | 1995 | 2665 | |||
Altura de la máquina | En el caso de los | 2175 | 2325 | 2525 | 2680 | |||
Accesorios
Accesorios estándar
Cuatro mandíbulas de carga independiente,
Reposo constante (más de 3 M de longitud),
Sigue el descanso,
el eje de movimiento manual de la cola,
El centro muerto,
un poste de herramientas de 4 estaciones,
Sistema de refrigeración
lámpara de trabajo,
herramientas y caja de herramientas,
Cuña de nivelación y pernos,
Manual de funcionamiento (en inglés).
Sigue el descanso,
el eje de movimiento manual de la cola,
El centro muerto,
un poste de herramientas de 4 estaciones,
Sistema de refrigeración
lámpara de trabajo,
herramientas y caja de herramientas,
Cuña de nivelación y pernos,
Manual de funcionamiento (en inglés).
Accesorios opcionales
DRO de 2 o 3 ejes,
El guardia Chuck,
Protector del poste de herramientas,
Protector trasero contra salpicaduras.
con una capacidad de carga superior a 300 W
El apego de molienda.
Protector del poste de herramientas,
Protector trasero contra salpicaduras.
con una capacidad de carga superior a 300 W
El apego de molienda.
