Datos del producto:

Lugar de origen: China.
Nombre de la marca: Timac/Timeway
Número de modelo: VLK1250E: el equipo de seguridad.

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: $100,000.00/pieces 1-2 pieces
Mejor precio Contacto

Información detallada
El tipo: Válvulas de acoplamiento Duración máxima de la pieza de trabajo (mm): 1000
Capacidad de mecanizado: Trabajo pesado Max. Weight del objeto (kilogramos): 5000
No. de herraduras: No casado Número de ejes: 2
El número de unidades de la unidad de ensayo: de una longitud igual o superior a 800 mm En caso de que el vehículo no cumpla las condiciones siguientes:: de una longitud igual o superior a 800 mm
Precisión de posicionamiento (mm): ±0.002 La capacidad de repetición (X/Y/Z) (mm): ±0.001
Dimensión ((L*W*H): 5200*3250*4380 mm Sistema de control CNC: Fanuc
Estaciones de postes de herramientas: 4 Peso (kg): 12000
Garantización: 1 año, de un año Puntos de venta clave: Automático, precio competitivo, alto nivel de seguridad, alta precisión, ahorro de energía, sostenib
Informe de ensayo de la máquina: Proveedor Inspección de salida por vídeo: Proveedor
Garantía de los componentes centrales: 1 año Rango de velocidad del husillo (rpm): 2 - 250 rpm
Viaje (Y AXIS) (milímetros): de una longitud igual o superior a 1000 mm En el caso de las máquinas de la categoría 84: BT24, BT25, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26, BT26
Torque de corte: 12.5 N.m Velocidad de alimentación rápida ((mm/min): 0.1 - 2000 mm/min.
Velocidad de alimentación (mm/min): 0.1 - 500 mm/min Min. Tiempo de cambio de herramientas: 0,7
CNC o no: Máquina del torno del CNC Nombre del producto: Máquina de torno vertical CNC de una sola columna
Tipo de producto: Máquina de CNC vertical Modelo: VLK1250E: el equipo de seguridad.
Diámetro máximo del columpio: Las demás: Max. Turning Diameter: Las demás:
máx. altura: 1 000 mm Capacidad de carga: 5 000 kg
Potencia del motor principal: 30 kW

Descripción de producto

Descripción de los productos

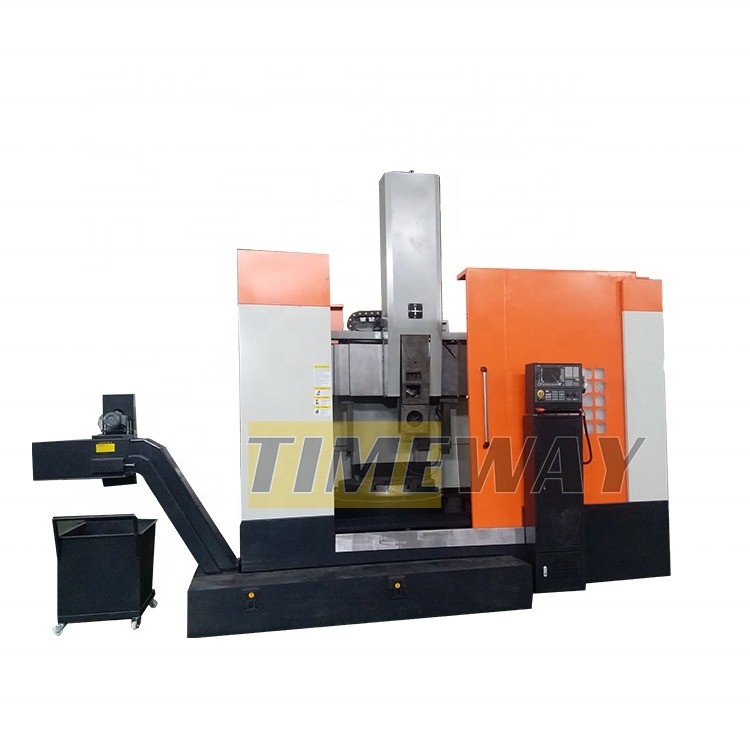

Torno vertical CNC de una sola columna
VLK800E VLK1250E VLK1600E VLK2000E
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 0
Resumen de la máquina
* La máquina es adecuada para el procesamiento de piezas de trabajo grandes y delgadas y pesadas; No el error de redondez de la pieza de trabajo debido al peso de inercia, garantizar la precisión de redondez de la pieza de trabajo.Debido al peso de la pieza, por lo que la pieza de trabajo y el fijo pueden garantizar que el tiempo de carga y descarga de la pieza de trabajo cerrada y corta y la estabilidad.
* La columna, la viga y la guía de ram adoptan la molienda después de la extinción, tienen una resistencia al desgaste súper y prolongan la vida útil.lograr objetivos de protección del medio ambiente.
Especificación
Especificaciones
Unidad
VLK800E
VLK1250E: el equipo de seguridad.
VLK1600E
VLK2000E
Diámetro máximo del columpio
En el caso de los
950
1250
1600
2000
Diámetro de giro máximo
En el caso de los
800
1250
1600
2000
Altura máxima de la pieza de trabajo
En el caso de los
800
1000
1000
1250
Peso máximo de la pieza
En kg
2000
5000
8000
12000
Potencia del motor principal
El peso
22
22
30
37
Diámetro de la mesa de trabajo
En el caso de los
800
1010
1400
1800
Torque máximo de la mesa de trabajo
Sección 2
10
17.5
25
32
Rango de velocidades de la mesa de trabajo
rpm
2 a 320
1.25-200. ¿Qué quieres decir?
1 a 160
4 a 125
Número de estación de herramientas
Pcs.
4
4
4
4
Sección del bastón de la herramienta de la herramienta giratoria externa
En el caso de los
32x40
32x40
32x40
32x40
Tipo de unidad
-
Eléctrico
Eléctrico
Eléctrico
Eléctrico
Tamaño del tornillo de bola en el eje X (dia. x anchura del tornillo)
En el caso de los
50x10
50x10
50x10
50x10
Tamaño del tornillo de bola del eje Z (dia. x ancho del tornillo)
En el caso de los
50x10
50x10
50x10
50x10
Viaje en el eje X
En el caso de los
-20 ~ 550
-20 ~ 800
-20 ~ 1030
-20 ~ 1150
Viaje en el eje Z
En el caso de los
650
650
800
800
Rango de alimentación ((X/Z)
En el caso de los
0.1 a 500
0.1 a 500
0.1 a 500
0.1 a 500
Velocidad de alimentación rápida
Se aplican las siguientes medidas:
2000
2000
2000
2000
Sistema CNC
-
Se trata de un producto de fabricación en la Unión Europea.
Se trata de un producto de fabricación en la Unión Europea.
Se trata de un producto de fabricación en la Unión Europea.
Se trata de un producto de fabricación en la Unión Europea.
Torque del servomotor ((X/Z)
N.m.
11/11
11/11
¿Qué es el amor? 15/11
¿Qué es el amor? 15/11
Capacidad de potencia
Qué
30
37
45
52
Peso neto de la máquina
En kg
8500
11000
14500
18500
Dimensión de la máquina (LxWxH)
en cm
Se trata de las siguientes:
478x257x440
Las demás partidas del anexo II
580 x 368 x 494
transportador de astillas
-
Tipo de cadena
Tipo de cadena
Tipo de cadena
Tipo de cadena
Estándar
-
Sistema de lubricación automático, protector completamente cerrado, aire acondicionado, enfriador de aceite
No es obligatorio
-
SIEMENS 828D, FANUC 0i-TF, luminarias especiales
Accesorios
* Sistema de lubricación automática
* Escudo completamente cerrado
* Armario eléctrico con aire acondicionado
* Refrigerador de aceite de precisión
* SIEMENS 808D
* Eliminación automática del chip (eliminación lateral)
* SIEMENS 828D
* FANUC 0i-TF
* fijación especial
Detalles de la máquina


1El torno vertical de una sola columna de la serie CNC está diseñado absorbiendo técnicas modernas de diseño y fabricación avanzadas y utilizando el método de diseño de optimización CAD.utilizando el último concepto de diseño y equipando con características avanzadas nacionales y extranjeras. 2. Realizar un fuerte corte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la máquina de alta rigidez dinámica y estática, toda la seguridad del movimiento y la estabilidad,larga vida útil y alta eficiencia de procesamientoLa máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos. 4.La máquina puede completar el proceso de rugoso y terminar girando dentro y fuera del cilindroLa máquina se compone principalmente de una columna, una mesa de trabajo, una viga, un poste de herramienta vertical, una caja de cambios principal,Mecanismo de elevación de vigas, el mecanismo vertical de alimentación de las herramientas, el dispositivo de protección de la guía del haz, la caja completa de la máquina, el sistema eléctrico, el sistema hidráulico, el sistema de refrigeración, etc.

Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 1
¿Por qué no lo haces?
¿Qué es esto?La mesa de trabajo utiliza una estructura de husillo de tipo fijo integrada, de alta rigidez, alta precisión y corta,el husillo está equipado con un conjunto de rodamientos de bolas de empuje de alta precisión y un conjunto de rodamientos de rodillos cilíndricos cortos de doble fila. estructura compacta, al mismo tiempo soportan la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga de deformación elástica es pequeña,Mejoró la precisión de rotación de la mesa de trabajo y la capacidad de carga.
¿Por qué no lo haces?
¿Qué es esto?Cuatro estaciones de herramientas eléctricas: alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable.mayor fuerza de sujeción.

Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 2
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 3
¿Por qué no lo haces?
¿Qué es esto?Los clientes pueden elegir entre FANUC, SIEMENS o KND, otros sistemas CNC.
¿Por qué no lo haces?
¿Qué es esto?De acuerdo con los requisitos especiales, toda la cubierta de la máquina, transportador de chips.
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 4
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 5

Prueba - redondez y cilindricidad:

Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.

Prueba - verticalidad:

Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.

Prueba de rugosidad:

Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 6
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 7
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 8

Prueba de giro de hilos:

Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 9
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 10
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 11

Partes de ensayo completas(sólo para torno CNC):

Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 12
Máquina de torno vertical de columna única con 1000 mm de recorrido en el eje Y y 1000 mm de altura máxima 13
