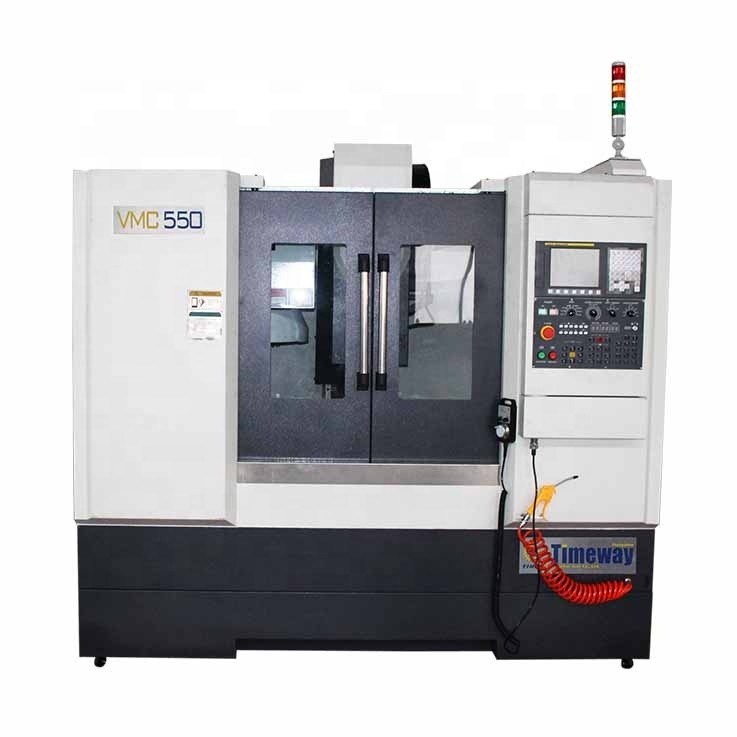

500 mm Viaje del eje VMC550 3 ejes de tren lineal centro de mecanizado vertical máquina CNC
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $30,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Casilla de madera |
| Capacidad de la fuente: | 200 juegos/juegos por mes |
|
Información detallada |
|||
| Condición: | Nuevo | No. de herraduras: | No casado |
|---|---|---|---|
| El tipo: | Válvulas de acoplamiento | Dimensión ((L*W*H): | Se trata de un sistema de control de velocidad. |
| Peso (T): | 3 T | Tamaño de la mesa (mm): | Es el mismo. |
| Sistema de control CNC: | GSK, FANUC, MITSUBISHI, Siemens | Número de ejes: | 3 |
| Vía de la mesa (X) (mm): | 550 | Vía de la mesa (Y) (mm): | 340 |
| Vía de la mesa (Z) (mm): | 500 | Precisión de posicionamiento (mm): | ± 0005 |
| La capacidad de repetición (X/Y/Z) (mm): | ±0.003 | Potencia del motor del husillo ((kW): | 5.5 |
| Max. Table Load (kilogramos): | 350 KG | Min. Tiempo de cambio de herramientas: | 1 |
| Capacidad del cargador de herramientas: | 12 | Puntos de venta clave: | Alta precisión |
| Garantización: | 1 año | Válvula de tensión: | Según sea necesario |
| Tipo de comercialización: | Producto caliente 2019 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Tipo de máquina: | Centros de mecanizado CNC verticales | Modo de control: | Todo automático |
| Sistema de control: | FANUC o SIEMENS o GSK | Tamaño del banco de trabajo: | Para las máquinas de la categoría N2 |
| Viaje del banco de trabajo: | Las demás: | Viaje vertical del husillo: | 500 mm |
| Velocidad del eje: | 0-8000 rpm | Tipo del eje: | BT1capacidad de producción |
| Ferrocarril: | Se trata de una línea | Velocidad de alimentación en el eje X/Y/Z: | Las medidas de seguridad se aplicarán en el caso de las aeronaves que no cumplan los requisitos del |
| Industrias aplicables: | Fabricación | Ubicación de la sala de exposición: | Perú, Kenia, Colombia y Sudáfrica |
| Componentes básicos: | Cubierta | ||
Descripción de producto
3 ejes de la línea de ferrocarril vertical centro de mecanizado máquina CNC
VMC550
|
| Características: |
| • En todas las etapas, desde el diseño de la fundación hasta la garantía de un mecanizado continuo de alta velocidad y precisión, se analiza la estructura de la máquina herramienta con ANSYS. • Para garantizar una excelente rigidez de flexión de la máquina herramienta, se realiza un ensayo de simulación de la deformación producida cuando el centro de la máquina herramienta soporta la carga. |

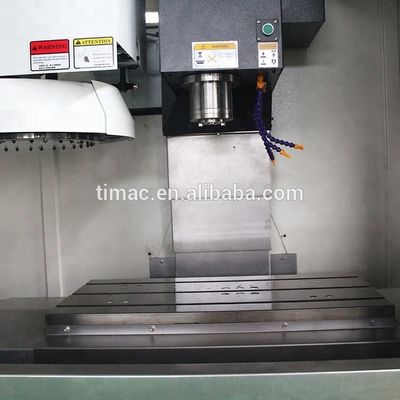

| Vistas de las partes de la función | |
| |
|
|
|
Parámetro técnico:
| Especificación | Unidad | VMC550 |
| Tamaño de la mesa de trabajo ((LxWxH) | En el caso de los | 800x320 |
| El número de placas en T (número/ancho/distancia) | En el caso de los | 3-14-110 |
| Peso máximo de mesa de trabajo | En kg | 350 |
| Viaje en el eje X | En el caso de los | 550 |
| Viaje en el eje Y | En el caso de los | 340 |
| Viaje en el eje Z | En el caso de los | 500 |
| Distancia del centro del husillo a la columna | En el caso de los | 390 |
| Distancia entre la nariz del husillo y la mesa de trabajo | En el caso de los | 100 a 600 |
| De las partidas 1 a 5 | - | BT1capacidad de producción |
| Velocidad del husillo | rpm | 8000 |
| Velocidad de alimentación rápida en el eje X | Se aplican las siguientes medidas: | 24000 |
| Velocidad de alimentación rápida en el eje Y | Se aplican las siguientes medidas: | 24000 |
| Velocidad de alimentación rápida en el eje Z | Se aplican las siguientes medidas: | 24000 |
| Tipo de control aéreo | - | el carrusel |
| Estación de control aéreo | Pcs. | 12 |
| Peso máximo de la herramienta | En kg | 8 |
| Diámetro máximo de la herramienta | En el caso de los | 90 |
| Duración máxima de la herramienta | En el caso de los | 300 |
| Tiempo de cambio de herramienta | el segundo | 7/60 Hz |
| Potencia del motor del husillo | El peso | 5.5 |
| Potencia del servomotor del eje X | Nm | 6 |
| Potencia del servomotor del eje Y | Nm | 7.7 |
| Potencia del servomotor del eje Z | Nm | 10 |
| Precisión de posicionamiento | En el caso de los | ± 0,005/300 |
| Precisión de reposicionamiento | En el caso de los | ± 0003 |
| Dimensión general (LxWxH) | En el caso de los | Se trata de un sistema de control de velocidad. |
| Peso de la máquina | En kg | 3000 |
