VY-Series Centro de mecanizado vertical Dirección lineal y máximo de la mesa Carga de hasta 1000 kg
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $150,000.00/sets 1-1 sets |
| Capacidad de la fuente: | 200 sistemas/sistemas por Año |
|
Información detallada |
|||
| Condición: | Nuevo | No. de herraduras: | 4 |
|---|---|---|---|
| El tipo: | Válvulas de acoplamiento | Dimensión ((L*W*H): | 3585*2830*3080 mm |
| Peso (T): | 10 T | Tamaño de la mesa (mm): | 1400x700 |
| Sistema de control CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens y DELEM | Número de ejes: | 4 |
| Vía de la mesa (X) (mm): | 1300 | Vía de la mesa (Y) (mm): | 700 |
| Vía de la mesa (Z) (mm): | 650 | Precisión de posicionamiento (mm): | ± 001 |
| La capacidad de repetición (X/Y/Z) (mm): | ± 0005 | Rango de velocidad del husillo (rpm): | 0 - 6000 r.p.m |
| Potencia del motor del husillo ((kW): | 15 | Max. Table Load (kilogramos): | 1000 KG |
| Min. Tiempo de cambio de herramientas: | 6 | Capacidad del cargador de herramientas: | 24 |
| Puntos de venta clave: | Automático | Garantización: | 1 año |
| Válvula de tensión: | personalizado | Tipo de comercialización: | Nuevo producto 2020 |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Tipo de control: | Automático |
| Sistema de control: | FANUC 0i Sistema CNC | tamaño de la mesa de trabajo: | Cuadro de las medidas de ensayo |
| Velocidad del eje (rpm): | 6000 | Tipo del eje: | BT50 Tipo de cinturón |
| Cuadro de trabajo: | Las medidas de ensayo deben ser las siguientes: | Carga máxima: | 1000 KG |
| Vía guía: | guía lineal | Peso: | 10 000 kg |
| El poder: | 15/18.5kw | Industrias aplicables: | Talleres de reparación de maquinaria, planta de fabricación, restaurante, obras de construcción, ene |
| Ubicación de la sala de exposición: | Perú, Rusia, Rumanía, Sudáfrica | Componentes básicos: | PLC |
| Puerto: | Qingdao, China | ||
Descripción de producto

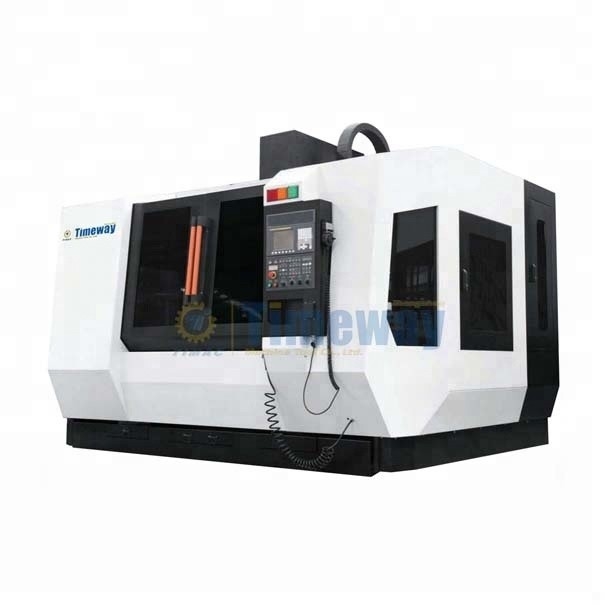

Centro de mecanizado vertical de venta caliente de la serie VY con guía lineal
VY-850L VY-1060L VY-1370L VY-1690L
Resumen de la máquina
El centro de mecanizado vertical de la serie VY adopta la estructura móvil de una mesa deslizante transversal, una guía lineal, que se aplica principalmente en el procesamiento de piezas complejas de escala media y pequeña.Puede terminar todo tipo de procesamiento., como fresado, perforación, expansión, perforación, calibración y fresado de perfiles al mismo tiempo de sujeción. Es adecuado para el procesamiento de piezas con alta precisión,Procedimiento múltiple y forma complicada Es la instalación clave en las industrias de maquinaria general, moldeado, axiación, energía y tráfico.

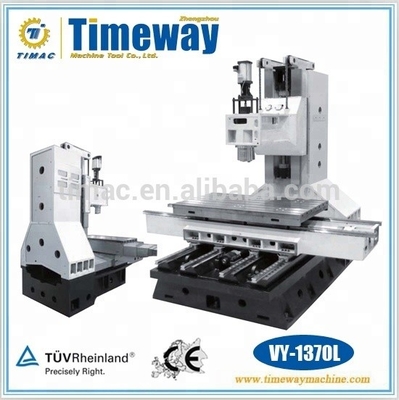

Estructura y rendimiento
1- La cama, el sillín, la mesa,la columna y la caja del husillo están hechas de hierro fundido inoculado de alta resistencia y arena unida con resina y tratadas por múltiples procesos de envejecimiento para garantizar la rigidez y estabilidad de la máquina herramienta.
2La máquina-herramienta adopta la guía lineal de rodadura (o guía lineal de rodadura de 2 ejes y guía deslizante de 1 ejes) y las piezas móviles se caracterizan por una buena respuesta dinámica.Garantizar el movimiento lineal suave de cada eje y realizar el corte con alta precisión y alta eficiencia.
3.Todos los ejes adoptan el servomotor AC de alto par de rotación de tuercas de tornillo de bolas de precisión con accionamiento directo, que son aplicables al corte de piezas de trabajo de alta precisión y pesadas.
4La columna adopta la estructura de espina de arenque caracterizada por la gran superficie de contacto para garantizar la estabilidad de la máquina herramienta y mejorar la precisión de procesamiento y la suavidad de la superficie.
5Aplicar el sistema de ingeniería asistida por ordenador (CAE) para terminar el diseño de la estructura optimizada y mejorar la fiabilidad de la máquina herramienta.y el método de elementos finitos (FEM) para realizar el análisis científico y la optimización de la estructura del diseño La estructura de la máquina es muy flexible, lo que garantiza la rigidez y la estabilidad de toda la máquina.
6.Aplicar el calentamiento de alta frecuencia para la superficie de la mesa y la dureza puede alcanzar HRC45 ° para reducir el daño a la mesa durante el sujetado.
7.Aplicar un tratamiento de envejecimiento de dos veces para el molde para garantizar la liberación completa de la tensión interna y la persistencia de precisión de la máquina herramienta.
8.Aplicar el diseño de 4 líneas de eje Y de tipo grande para que la máquina herramienta posea la mayor capacidad de carga y estabilidad ((VY-1370L y otros).
9.Eje de rotación de tipo cinturón estándar 8000(6000) que aplica el rodamiento de nivel P4 de precisión importado para ensamblar el cuerpo principal para garantizar la alta precisión y rigidez del eje.
10.Los dos extremos del tornillo de bola adoptan el importado PN7 nivel tornillo soporte rodamiento especial para la máquina herramienta CNC y también la tuerca de precisión para la pretensión de reducir la deformación térmica,Pero mejora mucho la precisión de la ubicación.
11.Todos los guías y tornillos de bolas adoptan la lubricación centralizada, cronometrada y medida, lo que conduce a una lubricación completa y confiable.el conducto de lubricación principal tiene la función de protección contra pérdida de presión de aceite.
12.Cuberta totalmente cerrada y diseño de espalda bonita.Bajo las condiciones previas de garantizar la seguridad de la operación y la protección del medio ambiente,Se integra con la ingeniería hombre-máquina y diseño de modelado elegante y hermoso para reducir la carga de operación y mejorar la eficiencia del trabajo en un entorno operativo simple.
13El cargador de herramientas de cambio rápido totalmente cerrado puede garantizar un cambio de herramienta seguro, fiable y eficiente.
14La copa de aceite del cilindro de desabrochamiento tiene la función de detección del nivel del líquido para garantizar la fiabilidad del desabrochamiento.
15.El cargador de herramientas está equipado opcionalmente con el cilindro de aire para garantizar la presión estable del suministro de aire y evitar el atasco de la herramienta causado por el suministro insuficiente de aire ((opcional).
16.La pulverización cíclica del husillo puede proporcionar el enfriamiento completo durante el procesamiento (opcional).
17.El punzamiento del chasis proporciona una gran comodidad para los operadores para limpiar la chatarra y mejorar la eficiencia de trabajo ((opcional).
18.3 eje adopta un tornillo de bola de precisión de nivel C3 importado. Aplique la tensión a cada eje para mejorar la rigidez de la transmisión y la precisión de la ubicación.Aplicar una guía de rodadura estándar de tipo grande para mejorar la capacidad de carga y la estabilidad.(VY-1370L y otros)
19El ensamblaje de la superficie de unión adopta la técnica de inyección de pegamento, que puede aumentar en gran medida el
20El ensayo de equilibrio dinámico del huso puede reducir las vibraciones, el ruido y el calor del rodamiento bajo la alta rotación.
21.El diseño de la separación de aceite y agua puede garantizar la separación efectiva del fluido de corte y el lubricante para garantizar el uso de reciclaje del combustible de corte.
22El raspado de precisión del asiento de tres ejes no tiene diseño de juntas para garantizar la suavidad de la transmisión de tres ejes.
23.Optima capacidad de trabajo de ángulo cerrado y superficie curva.
Configuración estándar
Sistema CNC FANUC 0i Mate-MD
Sistema CNC FANUC 0i-MD
Las demás máquinas de la partida 8411
Intercambiador de calor eléctrico del depósito
Condicionamiento del aire del tanque electrico
Dispositivo de lubricación automática
Sistema de refrigeración de la herramienta
El golpe de corte
Eje con sistema de protección por cortina de aire
Sistema de ensayo de presión de aire
Dispositivo de purificación por filtración de aire
Pistola de aire
Pistola de encendido
Interfaz de comunicación
Alarma de luz de tres colores
Rueda de mano eléctrica portátil
Escudo de protección completamente cerrado
Escudo de protección para el respaldo
Herramientas y caja de herramientas
Los demás, con un diámetro superior o igual a 20 mm
Documentación técnica
Configuración opcional
Sistema CNC FANUC 0i Mate-MD
Sistema CNC FANUC 0i-MD
Sistema de control automático MITSUBISHI M70V
Sistema CNC Siemens 828D
Sistema CNC de SIEMENS 840DSL
BT2fondo de rotación de tipo cinturón
BT1fábrica de cerámica
BT2fábrica de limpieza
BT1contenedor de agua
Las demás máquinas de la partida 8411
Convectores de chips de tipo de cadena
Sistema de ensayo de herramientas
Sistema de ensayo de la pieza
Aire acondicionado de tanque eléctrico
Refrigerador de aceite de husillo
Espray cíclico de husillo
Descarga de agua central del husillo
Sistema de estampado del chasis
Tabla giratoria CNC
Escala de rejilla
Absorción de niebla de aceite
Pistola de agua
Parámetros técnicos
| Especificaciones | Unidades | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Cuadro | Dimensión de la tabla | En el caso de los | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Carga máxima | En kg | 500 | 800 | 1000 | 1600 | |
| T-slot (Diámetro*Distanza*Cantidad) | En el caso de los | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Viajes | Viaje en tres ejes X/Y/Z | En el caso de los | Se trata de un documento de identificación. | Se trata de un documento de identificación de las empresas. | Las demás: | Las demás: |
| El eje | Distancia desde la nariz del husillo a la superficie de la mesa | En el caso de los | 100 a 610 | 100-700 ((150-800) | 150 a 800 | 150 a 900 |
| Distancia desde el centro del husillo a la superficie de guía de la columna | En el caso de los | 539 | 638 ((620) | 732 ((725) | Las demás: | |
| Tipo de husillo | BT2 tipo de cinturón | BT2 tipo de cinturón | BT2 tipo de cinturón | BT2 tipo de cinturón | ||
| Tipo de remachado | NT1capacidad de producción | NT1capacidad de producción | NT1capacidad de producción | NT1capacidad de producción | ||
| Velocidad del husillo | rpm | 8000 | 8000 | 6000 | 6000 | |
| Potencia del motor principal | El peso | 7.5 / 11 | ¿Qué es el amor? | 15 de diciembre.5 | 18.5 / 22 | |
| Alimentación velocidad | Potencia del motor de alimentación de 3 ejes X/Y/Z | El peso | 3/3/3 | 3/3/3 | 4/4/4 | El 7/7/7 |
| Velocidad de travesía rápida X | el número de unidades | 36/48 | 36/48 | 30 | 30 | |
| Velocidad de travesía rápida Y | el número de unidades | 36/48 | 36/48 | 30 | 30 | |
| Velocidad de travesía rápida Z | el número de unidades | 36/48 (((24) | 36/48 (((24) | 30(20) | 30(20) | |
| Velocidad de corte y alimentación | Se aplican las siguientes medidas: | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Herramienta La revista (tipo de disco) | Revista de herramientas | T. | 24 horas y 30 minutos | 24 horas y 30 minutos | 24 horas y 30 minutos | 24 horas y 30 minutos |
| Diámetro máximo de la herramienta*longitud/peso | Mujeres de las categorías I y II | Φ78*300/8 | Φ78*300/8 | F112*300/15 | F112*300/15 | |
| Tiempo de cambio de herramienta | ¿ Qué pasa? | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Precisión (ISO) | Precisión de ubicación X/Y/Z | En el caso de los | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015 ((0.018)) y el número de unidades de producción | ||
| Precisión de ubicación repetida X/Y/Z | En el caso de los | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| Las demás | Capacidad | Qué | 20 | 25 | 35 | 45 |
| Presión del suministro de aire | peso en kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Dimensión general (longitud*ancho*altura) | En el caso de los | 2600 * 2855 * 2660 | 3090 * 2670 * 2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Peso neto de la máquina herramienta (aproximado) | En kg | 5500 | 7000 | 10000 | 14500 | |
