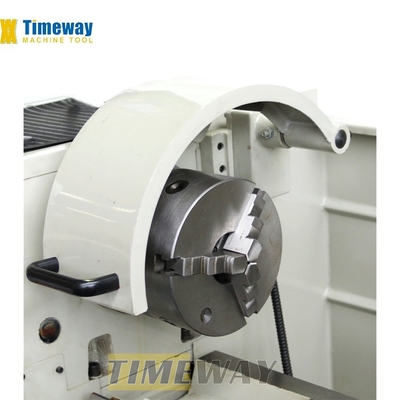

>> La protección de Chuck para proteger al operador es opcional.
 |

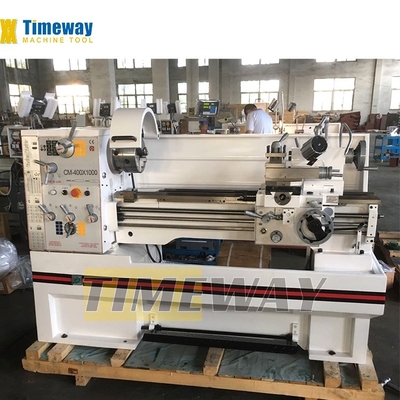

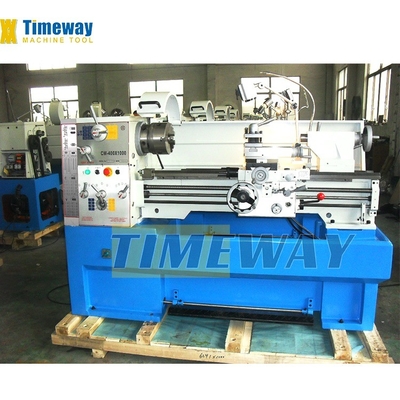

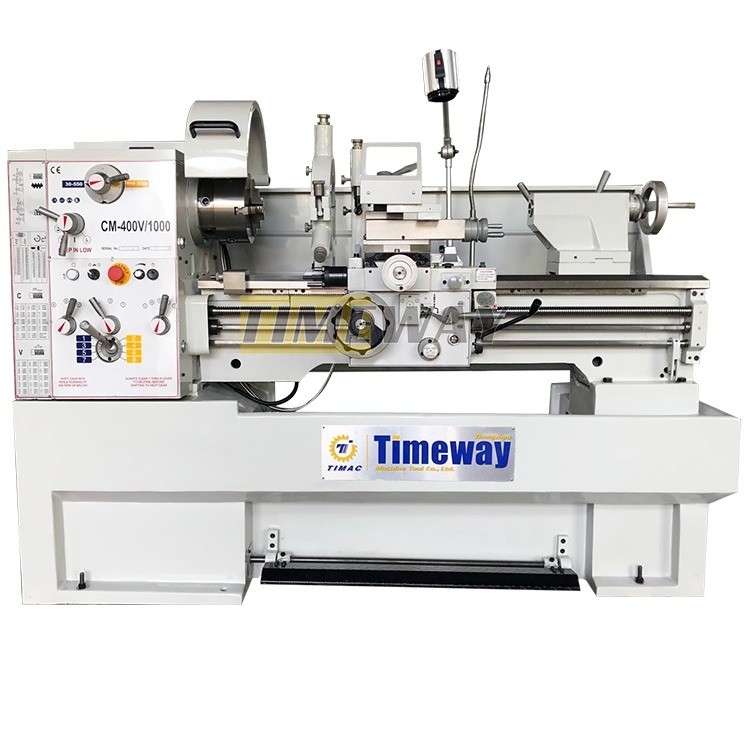

Máquina de alta precisión Torno competitivo de torno de lecho de brecha Torno Mini Torno 1930*760*1500
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | Timeway |
| Número de modelo: | CM-400V |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $6,560.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 1500 | Rango de velocidad del husillo (rpm): | El valor de las emisiones de CO2 de los motores de combustión renovable será el siguiente: |
|---|---|---|---|
| Capacidad de mecanizado: | De poca potencia | Ancho de la cama (mm): | 187 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 3.3Kw |
| Válvula de tensión: | 220V/380V/400V/415V | Dimensión ((L*W*H): | 1930*760*1500 |
| Peso (kg): | 1600 kilogramos | Garantización: | 1 año |
| Puntos de venta clave: | Precio competitivo | Tipo de comercialización: | Nuevo producto 2021 |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Nombre: | Máquina de torno manual |
| Tipo de máquina: | Tornos normales horizontales | Nombre del producto: | Máquina de torno de metal manual |
| Palabra clave: | torno del metal | Función: | Mecanizado de metales |
| Precisión: | Máquina de la alta precisión | Procesamiento: | Objeto del metal |
| Palabra clave: | Máquina de torno manual horizontal | El color: | personalizado |
| Distancia entre los centros: | Con una anchura igual o superior a 1500 mm | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 52 | Ubicación de la sala de exposición: | Estados Unidos, Alemania, Filipinas, Arabia Saudita, Pakistán, Rusia, Tailandia, Kenia, Argentina, C |
| Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Duración máxima girada (mm): | En el caso de los vehículos de motor |
| Año: | 2021 | Industrias aplicables: | Talleres de reparación de maquinaria, plantas manufactureras, comercio minorista, obras de construcc |
| Puerto: | Puerto de China | ||
Descripción de producto
Tornos convencionales con lecho de separación
Características:
* Métodos de tierra de precisión y de frecuencia supersónica con lecho endurecido.
* El husillo está soportado con rodamientos de rodillos de precisión;
* Los engranajes de cabeza están hechos de acero de alta calidad, triturado y endurecido;
* Se dispone de un hueco extraíble para trabajos de diámetro mayor;
* La caja de engranajes de fácil manejo tiene varias alimentaciones y función de corte de hilos;
* Métodos de tierra de precisión y de frecuencia supersónica con lecho endurecido.
* El husillo está soportado con rodamientos de rodillos de precisión;
* Los engranajes de cabeza están hechos de acero de alta calidad, triturado y endurecido;
* Se dispone de un hueco extraíble para trabajos de diámetro mayor;
* La caja de engranajes de fácil manejo tiene varias alimentaciones y función de corte de hilos;
Descripción de los productos
Cuchillo de 3 mandíbulas | Centro de vida |
Cuatro mandíbulas | Accesorios de giro cónicos |
Placa de la cara | Perforación de la perforación |
Centros muertos | Portador de herramientas de cambio rápido |
Diálogo de búsqueda de hilo | Lectura digital en el eje 2/3. |
Protector contra salpicaduras | Cubierta de chuck |
Pistola de aceite | Cubierta del tornillo |
Lámpara de trabajo | Cubierta de postes de herramientas |
Sistema de refrigeración | Placa de conducción |
Descanso constante | |
Sigue el descanso. | |
Cambiar de marcha | |
Capa de reducción | |
Freno de pie | |
Las demás: | |
Caja de herramientas y herramientas | |
Manual de funcionamiento |
Especificaciones | Unidad | El CM-400 | CM-400V |
Cuídate de la cama. | En el caso de los | 410 | 410 |
Deslizamiento transversal | En el caso de los | 255 | 255 |
Diámetro de oscilación de la brecha x anchura | En el caso de los | 580 | 580 |
Altura del centro | En el caso de los | 205 | 205 |
Distancia entre centros | En el caso de los | 1000/ 1500 | 1000/ 1500 |
Ancho de la cama | En el caso de los | 250 | 250 |
Sección máxima de la herramienta de corte | En el caso de los | 20 por 20 | 20 por 20 |
Recorrido total del deslizamiento transversal | En el caso de los | 210 | 210 |
Recorrido total del deslizamiento superior | En el caso de los | 140 | 140 |
El ancho del husillo | En el caso de los | 52 | 52 |
Esfínter de morse en el diámetro | - | D1 a 6 | D1 a 6 |
Cuadrados de rosca | El TPI | 4 | 4 |
Rango de velocidades del husillo (pasos) | rpm | 45-1800 (16) | 30-550 o 550-3000 (sin pasos) |
Los hilos de las canchas imperiales | El TPI | 2-72 (45) | 2-72 (45) |
Los hilos tienen una altura métrica | En el caso de los | 0.1-14 (39) | 0.1-14 (39) |
Alimentación longitudinal | mm/rev | 0.05-1.7 | 0.05-1.7 |
Alimentación cruzada | mm/rev | 0.025-0. ¿Qué quieres decir?85 | 0.025-0. ¿Qué quieres decir?85 |
Rango de posiciones de los módulos | El MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
Rango de inclinación del diámetro | DP | 8-44 (21) | 8-44 (21) |
Diámetro de la pluma de la cola | En el caso de los | 50 | 50 |
Recorrido total de plumas de cola | En el caso de los | 120 | 120 |
En el caso de las aves de corral | - | MT4 | MT4 |
Motor de transmisión por husillo | El peso | 3.3 / 2.2 | 3.3 / 2.2 |
Motor de la bomba de refrigerante | - ¿ Qué? | 90 | 90 |
Tamaño del embalaje (LxWxH) | En el caso de los | Las demás partidas del anexo I se sustituyen por el texto siguiente: | Las demás partidas del anexo I se sustituyen por el texto siguiente: |
Peso neto | En kg | 1300 y 1550 | Las demás |
Peso bruto | En kg | 1500/1750 | 1555 y 1755 |
Detalles de la máquina
Características de la máquina:
Esta serie de torno central universal es un modelo fantástico para pequeñas y medianas empresas de torneado.constante y sigue el descansoPara reducir el tiempo no productivo, este modelo también puede estar equipado con una lectura digital de 2 o 3 ejes.
Inductivo endurecido, pulido cama de máquina de hierro fundido gris.
El freno de pie electromecánico reduce significativamente el tiempo de inactividad.
El rodamiento de eje principal de última generación con rodamientos de bolas angulares de alta calidad.
Configuración de velocidad y alimentación fácil, suave y ajustable con precisión.
Los engranajes y ejes endurecidos y pulidos, también en la unidad de engranaje de alimentación.
Localizado en el centro, interruptores lógicos para alimentación y hilos con guía y barra de alimentación.

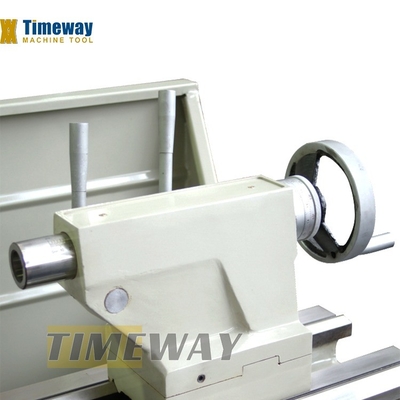

La parte de cola ajustable para el giro cónico, la rueda de mano tiene una escala ajustable ((0.02mm).
El puente extraíble permite el mecanizado de piezas de trabajo con un gran diámetro.
Los engranajes de cabeza están hechos de acero molido de alta calidad y endurecidos con una resistencia superior a HRC 50.
¿Por qué no lo haces?
>> 3 mandíbulas de mandíbula manual viene de serie;
¿Por qué no lo haces?
>> Los rieles del torno están endurecidos y molidos;
>> Terminar la alimentación automática del eje X y Z;
>> La guardia de poste de herramientas es opcional.
¿Por qué no lo haces?
>> El reposo constante y el reposo de seguimiento son estándar para la máquina de tornillo de brecha.
¿Por qué no lo haces?

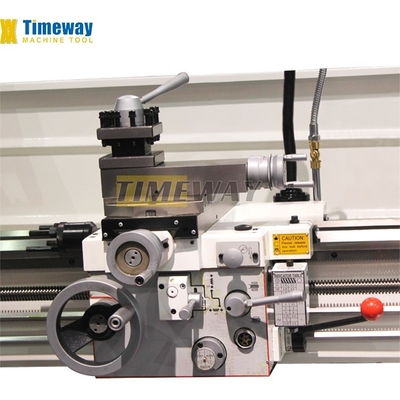

>> Se dispone de un puesto de herramientas estándar de 4 estaciones y de un puesto de herramientas de cambio rápido de tipo EE.UU.
¿Por qué no lo haces?
>> DRO en los ejes 2 y 3 es opcional;
>> El freno de pie puede darse cuenta de detener rápidamente el husillo;
El protector de tornillo del eje Z y el dispositivo de dimensionamiento son opcionales.
Prueba - redondez y cilindricidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.
Prueba - verticalidad:
Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.
Prueba de rugosidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Prueba de giro de hilos:
Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Partes de ensayo completas(sólo para torno CNC horizontal):
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
¿Por qué elegirnos?
Interferómetro láser Renishaw (sólo para torno CNC horizontal):
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
