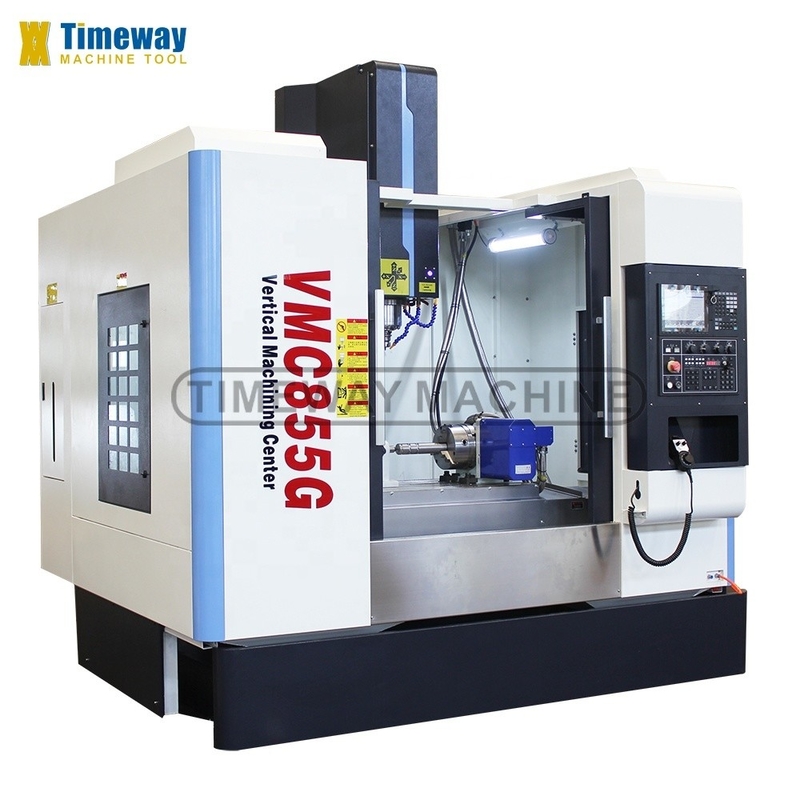

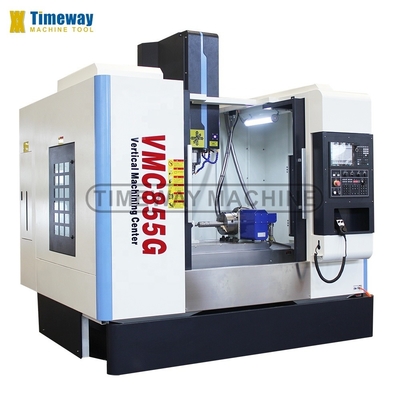

Equipado con un cuarto eje para el mecanizado de piezas redondas.
Equipado con una mesa giratoria NC tipo cuna del eje B+C.
Equipado con una mesa giratoria NC del eje A+C.
Equipado con cabeza giratoria (eje B) + mesa giratoria NC (eje C).
 |

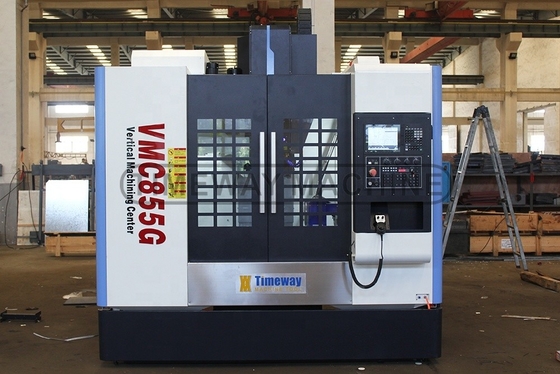

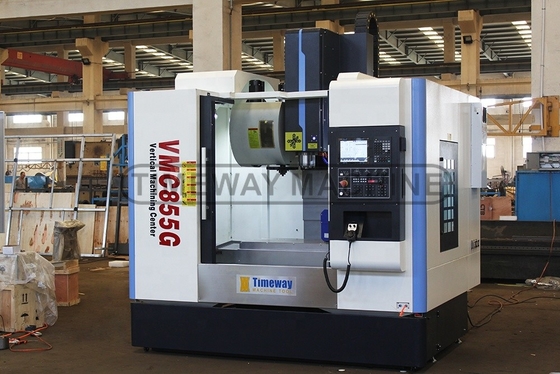

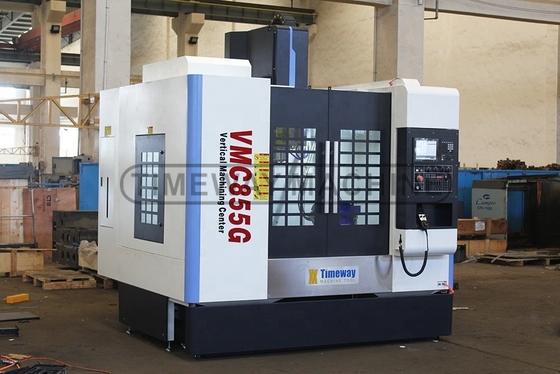

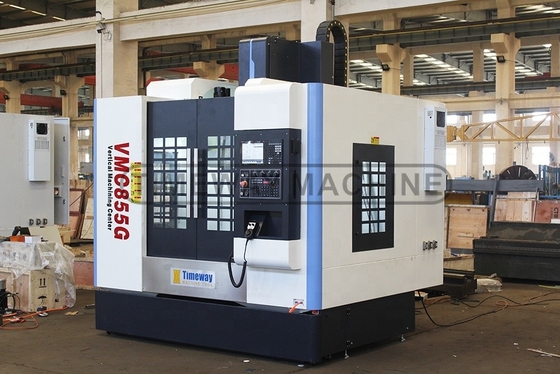

Centro de mecanizado vertical CNC de alta productividad con 1 minuto de tiempo de cambio de herramienta
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Certificación: | EAC, ISO |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $45,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Casilla de madera (puede fumigarse) |
| Capacidad de la fuente: | 200 juegos/juegos por mes |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | NT1cultura y cultura |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | Válvulas de acoplamiento |
| Dimensión ((L*W*H): | El tamaño de la caja es igual o superior a la media de la caja. | Peso (T): | 5.2 T |
| Tamaño de la mesa (mm): | Cuadro de la muestra | Sistema de control CNC: | GSK, FANUC y Siemens |
| Número de ejes: | 3 | Vía de la mesa (X) (mm): | 800 |
| Vía de la mesa (Y) (mm): | 550 | Vía de la mesa (Z) (mm): | 550 |
| Precisión de posicionamiento (mm): | ± 0005 | La capacidad de repetición (X/Y/Z) (mm): | ± 0005 |
| Rango de velocidad del husillo (rpm): | 0.1 - 8000 rpm | Potencia del motor del husillo ((kW): | 11 |
| Max. Table Load (kilogramos): | 500 KG | Velocidad de alimentación (mm/min): | 0.1 - 10000 mm/min. |
| Min. Tiempo de cambio de herramientas: | 1 | Capacidad del cargador de herramientas: | 24, otras |
| Puntos de venta clave: | Larga vida útil | Garantización: | 12 meses |
| Válvula de tensión: | 200-480V | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Sistema de control: | FANUC 0i- MF o SIEMENS 808D |
| Tipo de máquina: | Las máquinas de fresado CNC verticales | Precisión de trabajo: | IT6 |
| Cuarto eje: | No se puede optar | Revista de herramientas: | ATC tipo disco |
| Capacidad de las herramientas del ATC: | 24 herramientas | Peso de la herramienta: | 8 KG |
| Longitud de la herramienta: | 300 mm | Servicio de garantía posterior: | Apoyo en línea |
| Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación | Ubicación de la sala de exposición: | Egipto, Canadá, Estados Unidos, Italia, Francia, Alemania, Brasil, México, Rusia, España, Marruecos, |
| Velocidad de alimentación rápida ((m/min): | 48 | Componentes básicos: | Sistema CNC de FANUC o SIEMENS |
Descripción de producto
Descripción de los productos
Aplicaciones del centro de mecanizado vertical:
El centro de mecanizado vertical de la serie VMC-G es una fresadora vertical controlada por CNC (dispositivo de control numérico por computadora) y que realiza el procesamiento de corte.el tapping y el fresado; puede resolver el procesamiento de piezas complejas, precisas, de pequeños lotes y de varias variedades.
Especificación | Unidad | VMC850G | VMC855G |
Tipo de guía del eje X/Y/Z | / | Esquinas de guía lineal | Esquinas de guía lineal |
Capacidad | |||
Viaje en el eje X | En el caso de los | 800 | 800 |
Viaje en el eje Y | En el caso de los | 500 | 550 |
Viaje en el eje Z | En el caso de los | 500 | 550 |
Cuadro | |||
Tamaño de la mesa | En el caso de los | 1000 × 500 | 1000×550 |
Capacidad de carga | En kg | 500 | 500 |
Las ranuras en T (número/ancho/tiro) | En el caso de los | 5-18 a 100 | 5-18 a 100 |
Distancia entre la nariz del husillo y el centro de la mesa | En el caso de los | 110 a 610 | 110 a 660 |
El eje | |||
Distancia del centro del husillo a la columna | En el caso de los | 524 | 600 |
De las partidas 1 a 5 | / | BT1 - - - - - - - - - - - | BT1 - - - - - - - - - - - |
Velocidad del husillo | r/min | 8000 | 8000 |
Potencia del motor principal | El peso | 7.5 / 11 | 7.5 / 11 |
Se aplicará el método siguiente: | |||
Potencia del servomotor en el eje X/Y/Z (MITSUBISHI) | El peso | 2/2/3 | 2/2/3 |
Servomotor en el eje X/Y/Z (FANUC) | Nm | β12/β12/β22 | β12/β12/β22 |
Velocidad de alimentación rápida en el eje X/Y/Z | el número de unidades | El número de la solicitud es: | El número de la solicitud es: |
Velocidad de alimentación de corte en el eje X/Y/Z | Se aplican las siguientes medidas: | 0 a 10000 | 0 a 10000 |
Precisión | |||
Precisión de posicionamiento del eje X/Y/Z | En el caso de los | ± 0,003/300 | ± 0,003/300 |
Precisión de posicionamiento repetido en el eje X/Y/Z | En el caso de los | ± 0,003/300 | ± 0,003/300 |
Revista de herramientas (ATC) | |||
Estilo de control aéreo | / | Disco | Disco |
Capacidad del ATC | herramientas | 24 | 24 |
Tiempo de cambio de herramienta (herramienta a herramienta) | el segundo | 1.4 | 1.4 |
Peso máximo de la herramienta | En kg | 8 | 8 |
Diámetro máximo de la herramienta | En el caso de los | Se aplicará el método de ensayo de la norma de calidad. | Se aplicará el método de ensayo de la norma de calidad. |
Duración máxima de la herramienta | En el caso de los | 300 | 300 |
Las demás | |||
Fuente de alimentación | KVA | 20 | 20 |
La presión del aire requiere | peso en kg/cm2 | Entre 6 y 8 | Entre 6 y 8 |
Sistema de equilibrio del eje Z | / | No es | No es |
Peso de la máquina | En kg | 4200 | 5200 |
Dimensión general (LxWxH) | En el caso de los | 2800 × 2250 × 2600 | 2800 × 2350 × 2800 |
Sistema CNC | / | FANUC y Mitsubishi | FANUC y Mitsubishi |
√ Sistema CNC FANUC 0i MF √ X/Y/Z: rieles de guía lineales √ Eje de Taiwan BT40, 8000 rpm √ ATC tipo disco de Taiwán con 24 herramientas √ Revestimiento completo √ Generador de pulso manual (MPG) √ Interfaz USB y LAN √ lámpara de trabajo √ lámpara piloto √ Sistema de refrigeración √ Sistema de lubricación automática centralizada √ Golpe de aire por eje Pistola de aire √ Arbor de fresado y mandíbula √ Intercambiador de calor para gabinete eléctrico √ Herramientas y caja de herramientas √ Cuña y tornillos de nivelación √ Manual de operación (en inglés) | - MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND - ¿Qué es lo que quiere decir con esto? _ Cuarto eje _ Eje accionado directamente (10000, 12000, 15000 rpm) _ Boquilla de refrigerante circular El refrigerante a través del husillo (CTS) El refrigerador de aceite del eje _ Aire acondicionado _ transportador de chips de tipo cadena - Es una pistola de agua. _ Puerta de seguridad _ Sistema de medición de herramientas _ Sistema de medición de la pieza |
Detalles de la máquina
¿Por qué no lo haces?
>> Taiwán eje de alta precisión rígido, accionado por correa por servomotor, gran par, alta velocidad del eje y bajo ruido.
¿Por qué no lo haces?
>> La superficie de la mesa de trabajo endurecida y fina asegura una alta rigidez.

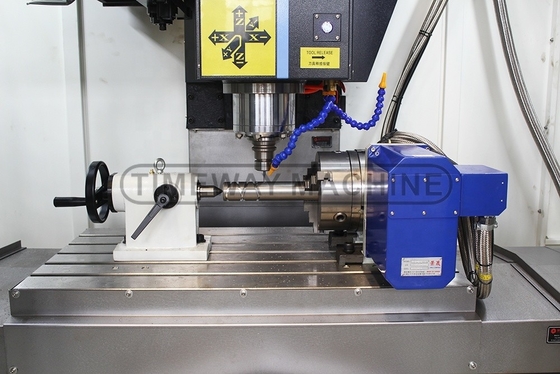

>> Opcional Taiwan TJR NC mesa giratoria para el 4to eje para procesar piezas redondas, y realizar 4-eje de enlace.
¿Por qué no lo haces?
>> Gran espacio de trabajo puede satisfacer el requisito de procesamiento de piezas de diferentes tamaños.
>> La cubierta telescópica de acero inoxidable puede proteger eficazmente las guías de la máquina y el tornillo de bolas de daños.
¿Por qué no lo haces?
>> Seleccione el cargador de herramientas tipo disco de Taiwan BT40, conalta concentricidad, bajo ruido, cambio rápido de herramientas, alta precisión, larga vida útil.
¿Por qué no lo haces?
>> El sistema CNC estable garantiza todo el rendimiento de trabajo del centro de mecanizado vertical CNC.
El sistema Mitsubishi CNC es opcional.
¿Por qué no lo haces?
>> El transportador de chips de tipo cadena es opcional.
¿Por qué elegirnos?
Interferómetro láser Renishaw para centro de mecanizado vertical CNC:
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
