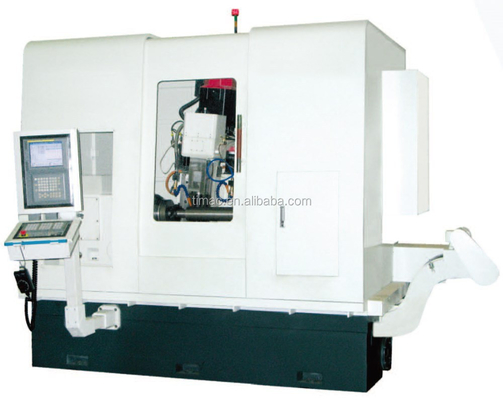

Máquina de fresado de eje de línea CNC de 370 mm de centro alto
Datos del producto:
Lugar de origen: | China. |
Nombre de la marca: | Tiamc, Timeway |
Certificación: | ISO9001:2008, CE, TUV |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 juego |
---|---|
Precio: | $10,000.00/sets 1-2 sets |
Detalles de empaquetado: | Casilla de madera (fumigada) |
Capacidad de la fuente: | 100 juegos/juegos por año |
Información detallada |
|||
CNC o no: | Las máquinas de CNC | Condición: | Nuevo |
---|---|---|---|
El tipo: | Máquina que friesa del engranaje | Inspección de salida por vídeo: | Proveedor |
Informe de ensayo de la máquina: | Proveedor | Tipo de comercialización: | Producto ordinario |
Garantía de los componentes centrales: | 1 año | Componentes básicos: | PLC, motor, rodamiento, caja de engranajes, motor, recipiente de presión, engranaje, bomba |
Válvula de tensión: | Como requieren | Dimensión ((L*W*H): | 2500 ~ 3250 x 2470 x 2450 mm |
Garantización: | 1 año | Puntos de venta clave: | Precio competitivo |
Peso (kg): | 9000 | Potencia en kW: | 15 |
Industrias aplicables: | Tiendas del material de construcción, fábrica, talleres de reparaciones de la maquinaria, energía y | Ubicación de la sala de exposición: | Italia, Francia, Brasil, Perú, India y México |
Servicio postventa: | Apoyo en línea | Diámetro máximo a mecanizar: | 200 mm |
Máximo de módulo a mecanizar: | 5 mm | Duración máxima de la pieza de trabajo: | 750 a 1500 mm |
Duración máxima del material mecanizado: | 650-1350 mm | Rango de dientes para mecanizar: | 4 ~ 200 (dientes) |
En el centro de la máquina: | 370m m | Máximo de desplazamiento de la funda de la cola: | 70 mm |
Puerto: | Puerto de China |
Descripción de producto
Características:
1La máquina se utiliza para cortar el eje de la línea de dientes rectos y de los dientes helicoidales, y la pieza cilíndrica de galón de dientes rectos y helicoidales con todo tipo de forma de dientes mediante el método de trituración.También puede planchar de dientes rectos y dientes helicoidales de conexión del eje de engranaje, y cortar el spline cónico, el spline de fondo del cono, así como el engranaje escalonado.
2. La máquina controla el índice mediante el uso de gabinete de engranajes eléctricos, la acción de la unidad de ajuste y el cambio de la plataforma se termina automáticamente por CNC.Y la precisión es muy alta,Tiene un rango de velocidad más amplio que el cortador de hobbing..La velocidad de corte es ajustable de 200 r/min a 1200 r/min sin pasos.La velocidad máxima de la pieza de trabajo es de 200 rotores y la eficiencia de corte es bastante alta,Además, el corte de gritos puede realizarse en condiciones de choque de viento..
3La máquina puede terminar automáticamente con un solo índice y puede con un solo índice y puede con un solo corte usando un cortador de palta.
4Se pueden montar en la máquina dos cortadores de rodillos de diferentes especificaciones al mismo tiempo.
5. Es adecuado para cortar todo tipo de dientes de forma del eje de línea y engranajes en las industrias de construcción de máquinas.
Especificación | HMK6020 |
Diámetro máximo a mecanizar | Φ200 mm |
Máximo de módulo a mecanizar | 5 mm |
Duración máxima de la pieza de trabajo | 750 a 1500 mm |
Duración máxima del material mecanizado | 650 ~ 1350 mm |
Rango de dientes para mecanizar | 4 ~ 200 (dientes) |
En el centro de la máquina | 370 mm |
Tamaño máximo de la fresadora a montar | Para los vehículos de las categorías M1, M2 y M3 |
Máximo de desplazamiento de la funda de la cola | 70 mm |
Ángulo de ajuste de la cabeza de fresado | ± 45 grados |
Número de ejes a controlar | 6 eje |
Número de ejes a seguir | Cuatro ejes |
Los demás engranajes para mecanizado | Dientes rectos/dientes helicoidales |
Las dimensiones generales (LxWxH) | 2500 ~ 3250 x 2470 x 2450 mm |
Peso de la máquina | 9 000 a 12 000 kg |
