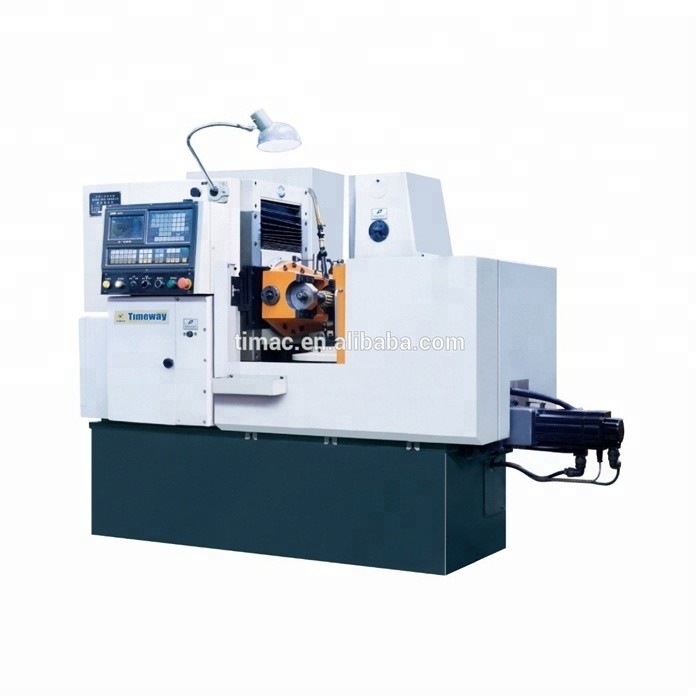

Máquina de engranaje CNC GH-200CNC1/2 para Max. Módulo de engranajes de 4 mm y piezas de trabajo de hasta 200 mm

Máquina de engranaje CNC de tipo pequeño (eje X y eje Z)

Se aplicará el método de ensayo de las pruebas de ensayo.

Resumen de la máquina
El modelo GH-200CNC1 máquina de engranaje es de un eje CNC uno, su eje de control: eje X - movimiento de alimentación radial.Está diseñado para cortar espolones cilíndricos y engranajes helicoidales y ruedas de gusano con método automático de alimentación, etc. La mesa de trabajo de la máquina adopta un engranaje de gusano de doble arranque, por lo que tiene una alta eficiencia.como la motocicleta y el minibus en producción por lotes en el método de trabajo de ciclo automático, así como sólo una sola configuración durante el corte de la pieza de trabajo.
El modelo GH-200CNC2 es de 2 ejes CNC uno, sus ejes de control: eje X - movimiento de alimentación radial, eje Z movimiento de alimentación.coronado y engranajes ligeramente cónicos y ruedas de gusano con método de alimentación radial, etc.

Rendimiento y características
1Con el diseño vertical, la mesa de trabajo puede moverse como movimiento de alimentación radial.
2El sistema eléctrico adopta el sistema CNC GSK 980TD.
3Las válvulas modulares disponibles de Northman tienen una alta fiabilidad y una baja tasa de fallas para ser convenientes para diagnosticar fallos y mantener el sistema hidráulico.
4La mesa de trabajo está equipada con un gusano de doble arranque como engranaje de indice, adecuado para cortar la pieza de trabajo con menos dientes.
5El huso de la plataforma adopta una lubricación circulante para garantizar una lubricación suficiente y fiable para los rodamientos de huso con el fin de prolongar su vida útil.Mientras tanto, el aceite circulante puede eliminar rápidamente el calor causado por el eje del husillo para asegurar una alta precisión de rotación para el husillo.

Apéndices especiales
Los accesorios hidráulicos, los arcos de la pieza de trabajo, el centro en vivo, la cabeza de la plataforma de cambios, la cabeza de la plataforma tangencial están disponibles para GH-200CNC1, el ángulo de giro de la cabeza de desplazamiento a la derecha: 45 °, izquierda: 30 °.
Las observaciones
Accesorios estándar: máquina principal, un conjunto de engranajes de cambio estándar, un conjunto de herramientas especiales, arcos de horno de Φ22 y Φ27, uno para cada uno.

Parámetros técnicos

Plan de fundación
