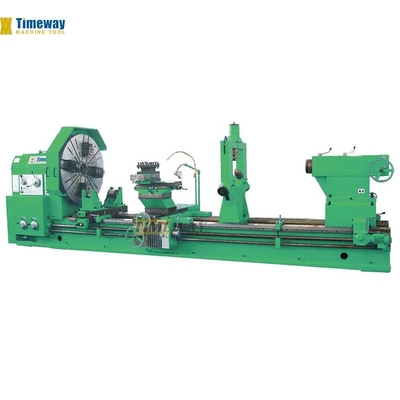

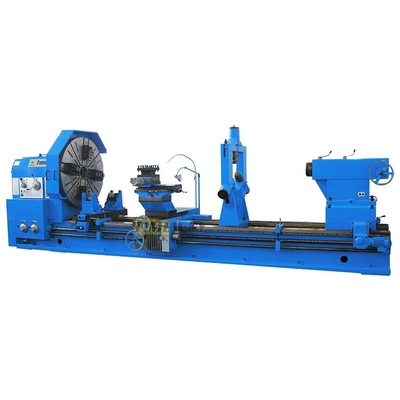

Duración máxima de giro 2800/3800/4800/5800 mm Torno horizontal de trabajo pesado para la industria
Datos del producto:
| Lugar de origen: | SHN |
| Nombre de la marca: | TIMEWAY |
| Número de modelo: | Las demás: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $15,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 12000 | Rango de velocidad del husillo (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1100 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 30 |
| Válvula de tensión: | 380V 50HZ 3PH o negociable | Dimensión ((L*W*H): | Se trata de una serie de medidas de control de la calidad. |
| Peso (kg): | 20000 KG | Garantización: | 1 año |
| Puntos de venta clave: | Alta precisión | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Oscilación máximo sobre cama: | 1600 milímetros |
| Diapositiva de la cruz de Max. Swing Over: | Las demás: | Distancia entre los centros: | Se aplicarán las siguientes medidas: |
| Duración máxima de giro: | Se trata de un sistema de medición de la velocidad. | Anchura de la cama: | Cubierto |
| Capacidad de carga: | 16 toneladas | Nariz del eje: | A2 a 15 |
| Diámetro interior de eje: | 100 milímetros | En el caso de las máquinas de la categoría 84: | Métrica 140 |
| Altura de la máquina: | Las demás: | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 | Industrias aplicables: | Fabricación, obras de construcción |
| Ubicación de la sala de exposición: | Egipto, Francia, Alemania, Arabia Saudita, Indonesia, Marruecos, Argelia, Ucrania, Australia | Componentes básicos: | Bomba, PLC |
| Duración máxima girada (mm): | 3000 milímetros | Año: | Nuevo |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
1Este torno horizontal de serie es adecuado para el procesamiento de piezas de gran tamaño de piezas fundidas, aceros y metales no ferrosos.aburrimiento y anidación, y puede girar varios hilos internos y externos, tales como métrico, pulgada, módulo y diámetro.
2La máquina tiene un cuerpo sólido, fuerte en rigidez, alta potencia, amplio rango de velocidades y capaz de cortar a alta velocidad y de gran potencia; cuando está terminada, el error de redondez no es superior a 0,015 mm,el error de grado del cilindro no es superior a 0.05 mm en la longitud de medición de 300 mm.
3El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de la placa de guía antiarrastre y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la aparición de
Se arrastra.

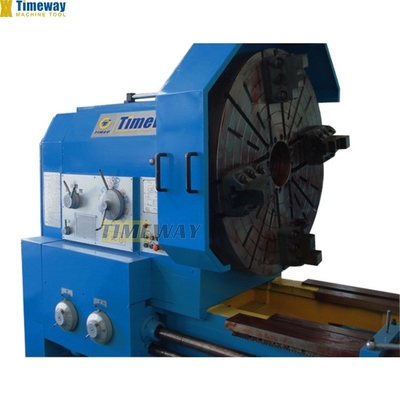

4El rodamiento del husillo de la máquina adopta productos de marcas famosas. La caja del husillo adopta una estructura simétrica para hacer que la deformación térmica sea uniforme y evitar el desplazamiento del centro del husillo.Para reducir la deformación térmica, el material de cabeza se lubrica con un ciclo de baño de aceite.
El eje adopta una combinación de rodamientos de precisión y tres estructuras de soporte, mejorando la precisión y aumentando la rigidez.
5Los engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.deformación térmica reducida y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable
durante una operación prolongada.
6. el diámetro del orificio del husillo estándar del husillo es de 100 mm, y adoptar el tipo de conexión de nariz del husillo A2-15, la precisión de salida del husillo es mejor.
7. La máquina puede utilizarse para cortar la superficie cónica corta por el poste de la herramienta superior (sin AL-2500),y la superficie cónica larga puede girarse por el poste de la herramienta superior y la alimentación longitudinal juntos (sin AL-2500).
8. Alta potencia, alta rigidez y amplio rango de velocidades para cortar a alta velocidad y de gran alcance, rango de velocidad de 3,15-315 rpm con 33 velocidades.
9La máquina es una máquina de trabajo pesado con una capacidad de carga máxima de 16 toneladas, opcional puede ser de 20 toneladas, adopta anchos rieles de guía rectangulares con buena estabilidad y rigidez, ancho de la cama es 1100mm.
10La pluma de la cola es una estructura giratoria, lo que reduce el desgaste y el calor de los centros.
11. La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo.
2La máquina tiene un cuerpo sólido, fuerte en rigidez, alta potencia, amplio rango de velocidades y capaz de cortar a alta velocidad y de gran potencia; cuando está terminada, el error de redondez no es superior a 0,015 mm,el error de grado del cilindro no es superior a 0.05 mm en la longitud de medición de 300 mm.
3El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de la placa de guía antiarrastre y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la aparición de
Se arrastra.
4El rodamiento del husillo de la máquina adopta productos de marcas famosas. La caja del husillo adopta una estructura simétrica para hacer que la deformación térmica sea uniforme y evitar el desplazamiento del centro del husillo.Para reducir la deformación térmica, el material de cabeza se lubrica con un ciclo de baño de aceite.
El eje adopta una combinación de rodamientos de precisión y tres estructuras de soporte, mejorando la precisión y aumentando la rigidez.
5Los engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.deformación térmica reducida y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable
durante una operación prolongada.
6. el diámetro del orificio del husillo estándar del husillo es de 100 mm, y adoptar el tipo de conexión de nariz del husillo A2-15, la precisión de salida del husillo es mejor.
7. La máquina puede utilizarse para cortar la superficie cónica corta por el poste de la herramienta superior (sin AL-2500),y la superficie cónica larga puede girarse por el poste de la herramienta superior y la alimentación longitudinal juntos (sin AL-2500).
8. Alta potencia, alta rigidez y amplio rango de velocidades para cortar a alta velocidad y de gran alcance, rango de velocidad de 3,15-315 rpm con 33 velocidades.
9La máquina es una máquina de trabajo pesado con una capacidad de carga máxima de 16 toneladas, opcional puede ser de 20 toneladas, adopta anchos rieles de guía rectangulares con buena estabilidad y rigidez, ancho de la cama es 1100mm.
10La pluma de la cola es una estructura giratoria, lo que reduce el desgaste y el calor de los centros.
11. La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo.
Especificaciones | Unidad | Las demás: | Las demás: | Las demás: | |
Cuídate de la cama. | En el caso de los | 1440 | 1600 | 1800 | |
Voltear el vagón | En el caso de los | 1050 | 1250 | 1450 | |
Duración máxima de la pieza de trabajo | En el caso de los | Entre 1000 y 16000 | Se aplican las siguientes condiciones: | Se aplican las siguientes condiciones: | |
Duración máxima de giro | En el caso de los | Las demás: | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
Distancia de la guía | En el caso de los | 1100 | 1100 | 1100 | |
Peso máximo de la pieza | t | 16 | 16 | 16 | |
Noche de husillo | - | A2 a 15 | A2 a 15 | A2 a 15 | |
El ancho del husillo | En el caso de los | 130 | 100 | 100 | |
Agujero del husillo más afilado | - | Métrica 140 | la métrica 140 | la métrica 140 | |
Rango de velocidades del husillo | r/min | el avance: 3.15-315, la inversión: 3.5-290 | el avance: 3.15-315, la inversión: 3.5-291 | el avance: 3.15-315, la inversión: 3.5-291 | |
Número de velocidades del husillo | las etapas | - ¿Qué es eso? | - ¿Qué es eso? | - ¿Qué es eso? | |
longitudinal y transversal | Las especies | 56 | 56 | 56 | |
Alimentación por revolución | mm/r | longitudinal largo:0.1-12, cruz:0.05 a 6 | longitudinal largo:0.1-12, cruz:0.05-6, puesto superior de herramientas: 0.025-3 | longitudinal largo:0.1-12, cruz:0.05-6, puesto superior de herramientas: 0.025-3 | |
Número y rango de hilo métrico | En el caso de los | 1 a 120 (44) | 1 a 120 (44) | 1 a 120 (44) | |
No. y rango de hilo de pulgada | El TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Número y rango del hilo del módulo | El MP | 0.5 a 60 (45) | 0.5 a 60 (45) | 0.5 a 60 (45) | |
No. y rango de diámetro del hilo | DP | 1-56 (25) | Se trata de un producto de la familia de los cereales | Se trata de un producto de la familia de los cereales | |
Distancia entre el huso y el plano de la herramienta | En el caso de los | 53 | 53 | 53 | |
Rango de oscilación del poste de la herramienta | ¿ Qué pasa? | ± 90 | ± 90 | ± 90 | |
Max. desplazamiento del deslizamiento transversal | En el caso de los | 800 | 850 | 900 | |
Max. desplazamiento del deslizamiento superior | En el caso de los | 360 | 360 | 360 | |
Sección del bastón de la herramienta | En el caso de los | 50 por 50 | 50 por 50 | 50 por 50 | |
Viaje del poste de herramientas (por giro de diales) | En el caso de los | 0.05 | 0.05 | 0.05 | |
Dias de plumas de cola | En el caso de los | 260 | 260 | 260 | |
Viajes de las plumas de cola | En el caso de los | 300 | 300 | 300 | |
Agujero de pluma de caudal | - | Métrica 80 | Métrica 80 | Métrica 80 | |
Potencia del motor principal | El peso | 30 | 30 | 30 | |
Duración | En el caso de los | 4120-1920 | Se trata de una medida de protección de la salud pública. | Se trata de una medida de protección de la salud pública. | |
Ancho | En el caso de los | 2100 | 2130 | 2330 | |
Alturas | En el caso de los | 2325 | 2380 | 2480 | |

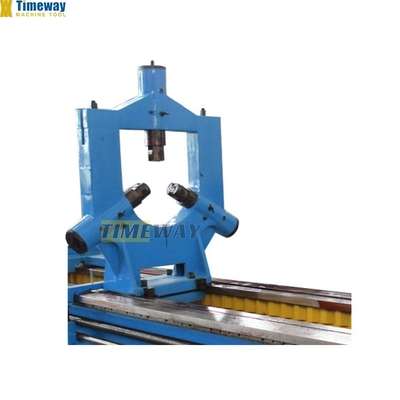

Cuatro mandíbulas de trabajo pesado, volante independiente Descanso constanteCentro muerto. Puesto de herramientas de 4 estaciones Sistema de refrigeración Lámpara de trabajo De piezas eléctricas móviles Herramientas y caja de herramientas Cuñas y pernos de nivelación Manual de funcionamiento (en inglés) | Placa de la cara DRO de 2 o 3 ejes Cuidado con Chuck. Protector de postes de herramientas Protección trasera contra salpicaduras Apoyo para rodillos El apego de molienda. |
¿Por qué elegirnos?
P: ¿Por qué elegir Timeway Machine?
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
Quiere saber más detalles sobre este producto
