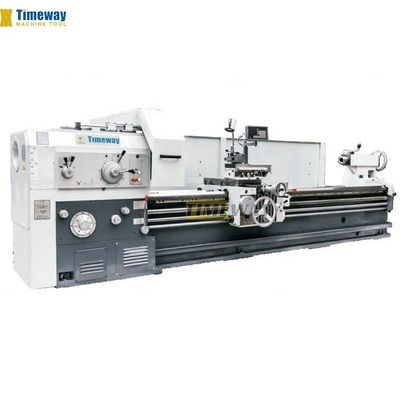

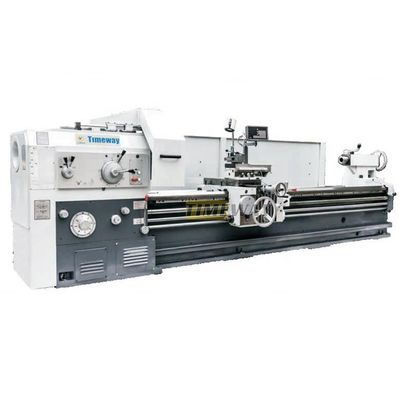

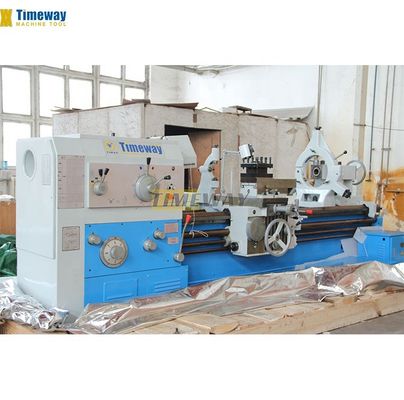

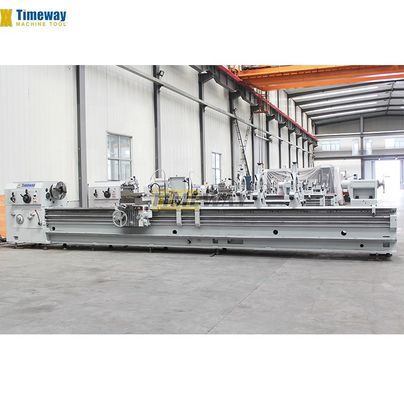

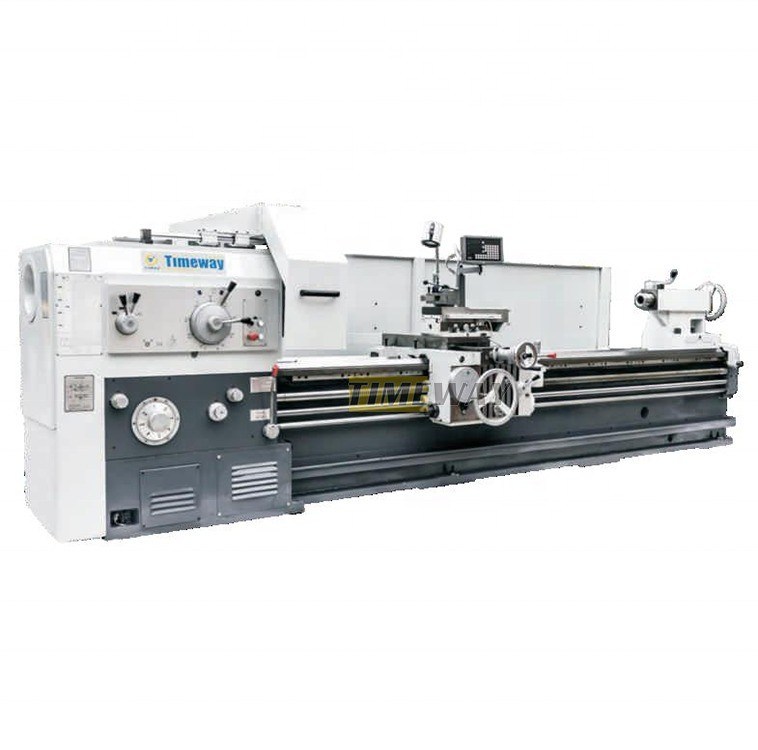

Capacidad de carga de 3000 kg Torno horizontal para requisitos de mecanizado de trabajo pesado online
Datos del producto:
| Lugar de origen: | ciudad de Shanghai |
| Nombre de la marca: | TIMEEWAY |
| Número de modelo: | El número de unidades de producción será el siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $18,000.00/sets 1-1 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 1500 | Rango de velocidad del husillo (rpm): | 6 - 750 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | De poca potencia | Ancho de la cama (mm): | 1730 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 11 |
| Válvula de tensión: | 220V/380V/400V/415V | Dimensión ((L*W*H): | Se trata de un sistema de control de las emisiones de gases. |
| Peso (kg): | 5 000 kg | Garantización: | 1 año |
| Puntos de venta clave: | Con una capacidad de producción de | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Oscilación máximo sobre cama: | de una longitud igual o superior a 800 mm |
| Distancia entre los centros: | 1500/2000/3000 mm | Anchura de la cama: | Las demás: |
| Capacidad de carga: | 3000 KG | Diámetro interior de eje: | 100 milímetros |
| Gama de velocidad del eje: | Entre 6 y 750 rpm | Velocidad de alimentación rápida: | 4000 mm/min |
| Tamaño de la sección de la herramienta: | 32x32 milímetro | Anchura de la máquina: | 1730 milímetros |
| Altura de la máquina: | 1450 milímetros | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 | Industrias aplicables: | Fabricación, obras de construcción |
| Ubicación de la sala de exposición: | Francia, Indonesia y Rusia | Componentes básicos: | Bomba, PLC |
| Duración máxima girada (mm): | 1350 MILÍMETROS | Año: | Nuevo |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
1Estos tornos son adecuados para girar superficies cilíndricas interiores y exteriores, superficies cónicas y otras piezas giratorias.de módulo y hilos radiales, y puede cortar ranuras de aceite y llaverolas.
2La máquina tiene un cuerpo sólido, una rigidez fuerte, una potencia alta, un amplio rango de velocidades y una capacidad de corte de alta velocidad y de gran potencia.
3Cuando se ha terminado, el error de redondez no es superior a 0,01 mm, el error de grado cilíndrico no es superior a 0,03 mm en la longitud de medición de 300 mm.
4Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.
5El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de placa de guía antiarrastre y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la ocurrencia de
de arrastrarse a baja velocidad.

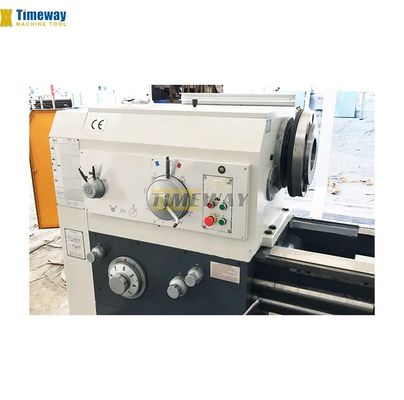

6La caja de huso adopta una estructura simétrica para hacer que la temperatura sea más alta.
Para reducir la deformación térmica, el cabezal se lubrica con un ciclo de baño de aceite.El extremo delantero del eje principal adopta una estructura de tres soportes de un rodamiento de bolas de contacto angular de dos seriesLos engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.El husillo bien ensamblado tiene las características de un bajo aumento de temperatura, una pequeña deformación térmica y una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
7. Alta rigidez tipo de cama de una pieza con 600 mm de ancho de la cama, lo que garantiza que la máquina tiene una fuerte estabilidad y alta precisión, y la capacidad de carga entre los centros puede ser de hasta 3000kg.
8. El diámetro del aro estándar a través del orificio Ф100mm, puede ser Ф140mm como opcional; Para mecanizar una amplia variedad de piezas de trabajo, la máquina tiene un rango de velocidad de 6-775rpm con 24 velocidades.

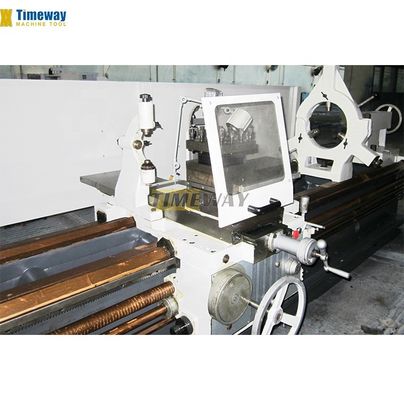

9. el deslizador superior puede girar el cono corto por alimentación automática o a mano, el deslizador superior y la alimentación longitudinal combinados pueden girar la superficie cónica larga.
2La máquina tiene un cuerpo sólido, una rigidez fuerte, una potencia alta, un amplio rango de velocidades y una capacidad de corte de alta velocidad y de gran potencia.
3Cuando se ha terminado, el error de redondez no es superior a 0,01 mm, el error de grado cilíndrico no es superior a 0,03 mm en la longitud de medición de 300 mm.
4Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.
5El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de placa de guía antiarrastre y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la ocurrencia de
de arrastrarse a baja velocidad.
6La caja de huso adopta una estructura simétrica para hacer que la temperatura sea más alta.
Para reducir la deformación térmica, el cabezal se lubrica con un ciclo de baño de aceite.El extremo delantero del eje principal adopta una estructura de tres soportes de un rodamiento de bolas de contacto angular de dos seriesLos engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.El husillo bien ensamblado tiene las características de un bajo aumento de temperatura, una pequeña deformación térmica y una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
7. Alta rigidez tipo de cama de una pieza con 600 mm de ancho de la cama, lo que garantiza que la máquina tiene una fuerte estabilidad y alta precisión, y la capacidad de carga entre los centros puede ser de hasta 3000kg.
8. El diámetro del aro estándar a través del orificio Ф100mm, puede ser Ф140mm como opcional; Para mecanizar una amplia variedad de piezas de trabajo, la máquina tiene un rango de velocidad de 6-775rpm con 24 velocidades.
9. el deslizador superior puede girar el cono corto por alimentación automática o a mano, el deslizador superior y la alimentación longitudinal combinados pueden girar la superficie cónica larga.
Especificaciones | Unidad | Las demás: | Las demás: |
Cuídate de la cama. | En el caso de los | 630 | 800 |
Voltear el vagón | En el caso de los | 350 | 480 |
Duración máxima de la pieza de trabajo | En el caso de los | Entre 1000 y 10000 | Entre 1500 y 6000 |
Duración máxima de giro | En el caso de los | Las demás | Las demás: |
Distancia de la guía | En el caso de los | 600 | 600 |
Peso máximo de la pieza | En kg | 3000 | 3000 |
Noche de husillo | - | C11 | C11 (C15 es opcional) |
El ancho del husillo | En el caso de los | 100 | 100 (140 opcionales) |
Agujero del husillo más afilado | - | Métrica 120 | Métrica uno:20 |
Rango de velocidades del husillo | rpm | Entre 6 y 800 | CCW: 6 a 750; CW: 10 a 775 |
Número de velocidades del husillo | las etapas | 2 pasos, sin pasos en los pasos | 18; 6 |
Velocidad de alimentación longitudinal | mm/r | 0.1-12. ¿Qué quieres decir?2 | 0.1-24.32 (64) |
Velocidad de alimentación cruzada | mm/r | 0.05-6. ¿Qué quieres decir?6 | 0.05 a 12.16 (64) |
Número y rango de hilo métrico | En el caso de los | 1-120 (47) | 1 a 240 (50) |
No. y rango de hilo de pulgada | El TPI | 28 ~ 1/2 (25) | 14 a 16 (26) |
Número y rango del hilo del módulo | El MP | 0.5 a 60 (45) | 0.5 a 120 (53) |
No. y rango de diámetro del hilo | DP | El número de personas afectadas | 28-1 (24) |
Velocidad de travesía rápida | Se aplican las siguientes medidas: | 3800 | 4000 |
Distancia entre el huso y el plano de la herramienta | En el caso de los | 33 | 33 |
Rango de oscilación del poste de la herramienta | ¿ Qué pasa? | ± 90 | ± 90 |
Max. desplazamiento del deslizamiento transversal | En el caso de los | 449 | 500 |
Max. desplazamiento del deslizamiento superior | En el caso de los | 200 | 200 |
Sección del bastón de la herramienta | En el caso de los | 32x32 | 32x32 |
Dias de plumas de cola | En el caso de los | 120 | 100 |
Viajes de las plumas de cola | En el caso de los | 200 | 250 |
Agujero de pluma de caudal | MT6 el uso de la tecnología | MT6 el uso de la tecnología | |
Potencia del motor principal | El peso | 15 | 11 |
Duración | En el caso de los | Entre 3000 y 12000 | 3670 ~ 8260 |
Ancho | En el caso de los | 1400 | 1730 |
Alturas | En el caso de los | 1290 | 1450 |
Cuchillo de 3 mandíbulas Reposo constante (más de 2 m de longitud)Sigue el descanso. Mueve la cola manualmente, centro muerto. Puesto de herramientas de 4 estaciones Sistema de refrigeración Lámpara de trabajo Herramientas y caja de herramientas Cuñas y pernos de nivelación Manual de funcionamiento (en inglés) | Cuatro mandíbulas con mandíbula independiente, Placa de la cara DRO de 2 o 3 ejes Cuidado con Chuck. Protector de postes de herramientas Protección trasera contra salpicaduras Punto de cambio rápido de herramientas Accesorios de molienda |
