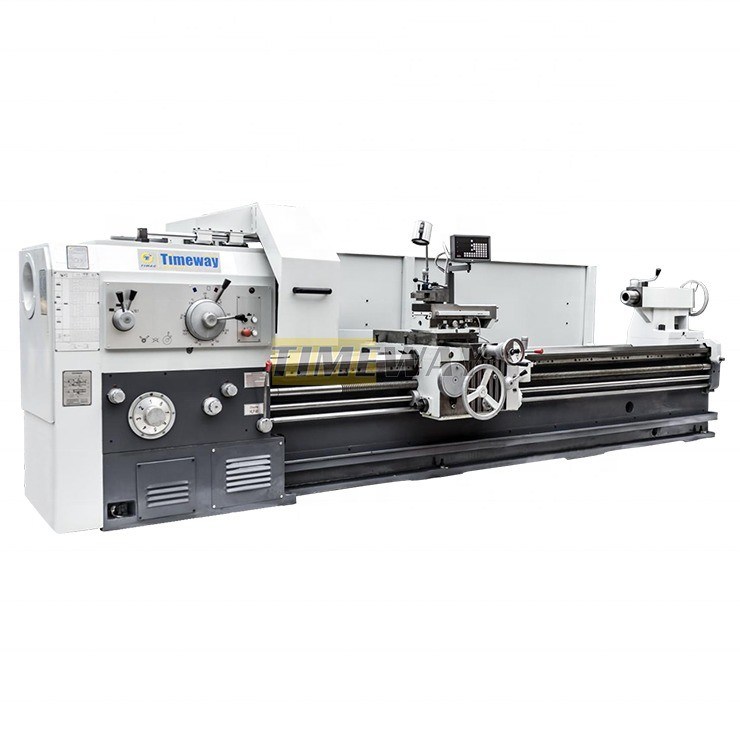

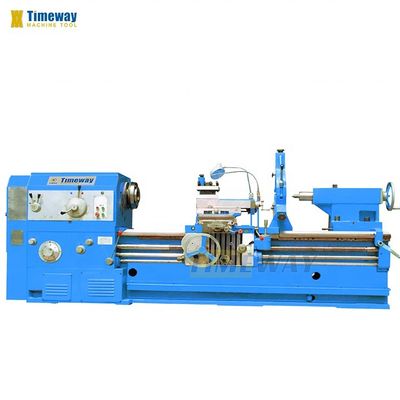

Max. girosilla cruzada 480 mm Torno horizontal de tipo pesado para el campo industrial
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Timac |
| Número de modelo: | AL800 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $42,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 6000 | Rango de velocidad del husillo (rpm): | 6 - 750 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | El tipo: | En el plano horizontal |
| Potencia del motor del husillo ((kW): | 11 | Válvula de tensión: | Las partidas 1 y 2 no se aplicarán. |
| Dimensión ((L*W*H): | Las demás partidas de la caja: | Peso (kg): | 5 000 kg |
| Garantización: | 1 año | Puntos de venta clave: | Con una capacidad de producción de |
| Tipo de comercialización: | Producto ordinario | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Oscilación máximo sobre cama: | 800 metros | Diapositiva de la cruz de Max. Swing Over: | 480m m |
| Distancia entre el centro: | 6 000 mm | Duración máxima de giro: | 5850m m |
| Anchura de la cama: | Las demás: | En el caso de las máquinas de la categoría 84: | 1:20 |
| Gama de velocidad del eje: | 6 a 750 rpm | Nariz del eje: | C11 |
| Capacidad de carga: | 3 000 kg | El trayecto de deslizamiento superior: | 200 mm |
| Condición: | Nuevo | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 |
| Industrias aplicables: | Talleres de reparación de maquinaria | Ubicación de la sala de exposición: | Egipto, Reino Unido, Francia, Filipinas, México, Marruecos, Emiratos Árabes Unidos, Bangladesh, Aust |
| Componentes básicos: | El motor | Duración máxima girada (mm): | 6000 milímetros |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
Características:

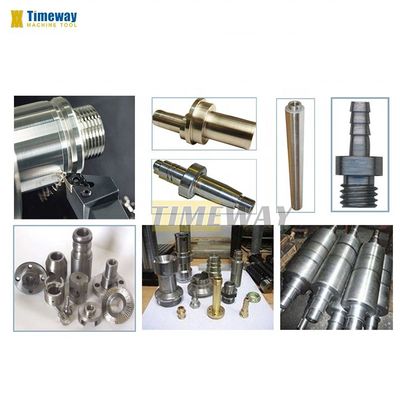

1Estos tornos son adecuados para girar superficies cilíndricas interiores y exteriores, superficies cónicas y otras piezas giratorias.
Pueden procesar todo tipo de hilos métricos, pulgadas, módulos y radiales comúnmente utilizados, y pueden cortar ranuras de aceite y formas clave.
2.La máquina tiene un cuerpo sólido, una rigidez fuerte, una alta potencia, un amplio rango de velocidades y una capacidad de corte de alta velocidad y de gran potencia. Cuando está terminada, el error de redondez no es superior a 0,01 mm,el error de grado cilíndrico no es superior a 0.03 mm en una longitud de medición de 300 mm.
3Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.
4El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de las placas de guía antiarrastre,
y las características dinámicas, como el coeficiente de amortiguación de la fricción, estén en un estado óptimo, evitando así la aparición de arrastramiento a baja velocidad.

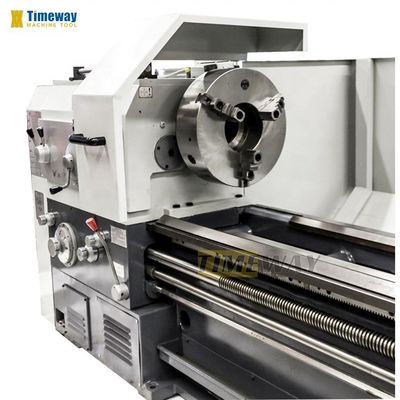

5.El rodamiento del husillo de la máquina adopta productos de marcas famosas. La caja del husillo adopta una estructura simétrica para hacer que la deformación térmica sea uniforme y evitar el desplazamiento del centro del husillo.Para reducir la deformación térmicaEl extremo delantero del eje principal adopta una estructura de tres soportes de un rodamiento de bola de contacto angular de dos series,
Los engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.El husillo bien ensamblado tiene las características de un bajo aumento de temperatura, una pequeña deformación térmica y una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
6.Alta rigidez tipo de cama de una pieza con una envergadura de 600 mm, lo que garantiza que la máquina tenga una gran estabilidad y alta precisión, y la capacidad de carga entre centros puede ser de hasta 3000 kg.
7.El diámetro del aro estándar a través del orificio Ф100mm, puede ser Ф140mm como opcional; Para mecanizar una amplia variedad de piezas de trabajo, la máquina tiene un rango de velocidad de 6-775rpm con 24 velocidades.

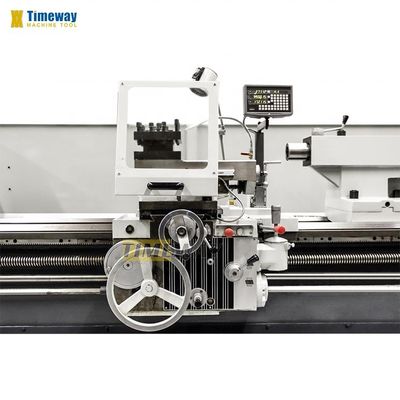

10.El deslizador superior puede girar el cono corto mediante alimentación automática o a mano, el deslizador superior y la alimentación longitudinal combinados pueden girar la superficie cónica larga.
2.La máquina tiene un cuerpo sólido, una rigidez fuerte, una alta potencia, un amplio rango de velocidades y una capacidad de corte de alta velocidad y de gran potencia. Cuando está terminada, el error de redondez no es superior a 0,01 mm,el error de grado cilíndrico no es superior a 0.03 mm en una longitud de medición de 300 mm.
3Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.
4El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de las placas de guía antiarrastre,
y las características dinámicas, como el coeficiente de amortiguación de la fricción, estén en un estado óptimo, evitando así la aparición de arrastramiento a baja velocidad.
5.El rodamiento del husillo de la máquina adopta productos de marcas famosas. La caja del husillo adopta una estructura simétrica para hacer que la deformación térmica sea uniforme y evitar el desplazamiento del centro del husillo.Para reducir la deformación térmicaEl extremo delantero del eje principal adopta una estructura de tres soportes de un rodamiento de bola de contacto angular de dos series,
Los engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.El husillo bien ensamblado tiene las características de un bajo aumento de temperatura, una pequeña deformación térmica y una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
6.Alta rigidez tipo de cama de una pieza con una envergadura de 600 mm, lo que garantiza que la máquina tenga una gran estabilidad y alta precisión, y la capacidad de carga entre centros puede ser de hasta 3000 kg.
7.El diámetro del aro estándar a través del orificio Ф100mm, puede ser Ф140mm como opcional; Para mecanizar una amplia variedad de piezas de trabajo, la máquina tiene un rango de velocidad de 6-775rpm con 24 velocidades.
10.El deslizador superior puede girar el cono corto mediante alimentación automática o a mano, el deslizador superior y la alimentación longitudinal combinados pueden girar la superficie cónica larga.
Especificaciones | Unidad | Las demás: |
Cuídate de la cama. | En el caso de los | 800 |
Voltear el vagón | En el caso de los | 480 |
Duración máxima de la pieza de trabajo | En el caso de los | Entre 1500 y 6000 |
Duración máxima de giro | En el caso de los | Las demás: |
Distancia de la guía | En el caso de los | 600 |
Peso máximo de la pieza | En kg | 3000 |
Noche de husillo | - | C11 (C15 es opcional) |
El ancho del husillo | En el caso de los | 100 (140 opcionales) |
Agujero del husillo más afilado | - | Métrica uno:20 |
Rango de velocidades del husillo | rpm | CCW: 6 a 750; CW: 10 a 775 |
Número de velocidades del husillo | las etapas | 18; 6 |
Velocidad de alimentación longitudinal | mm/r | 0.1-24.32 (64) |
Velocidad de alimentación cruzada | mm/r | 0.05 a 12.16 (64) |
Número y rango de hilo métrico | En el caso de los | 1 a 240 (50) |
No. y rango de hilo de pulgada | El TPI | 14 a 16 (26) |
Número y rango del hilo del módulo | El MP | 0.5 a 120 (53) |
No. y rango de diámetro del hilo | DP | 28-1 (24) |
Velocidad de travesía rápida | Se aplican las siguientes medidas: | 4000 |
Distancia entre el huso y el plano de la herramienta | En el caso de los | 33 |
Rango de oscilación del poste de la herramienta | ¿ Qué pasa? | ± 90 |
Max. desplazamiento del deslizamiento transversal | En el caso de los | 500 |
Max. desplazamiento del deslizamiento superior | En el caso de los | 200 |
Sección del bastón de la herramienta | En el caso de los | 32x32 |
Dias de plumas de cola | En el caso de los | 100 |
Viajes de las plumas de cola | En el caso de los | 250 |
Agujero de pluma de caudal | MT6 el uso de la tecnología | |
Potencia del motor principal | El peso | 11 |
Duración | En el caso de los | 3670 ~ 8260 |
Ancho | En el caso de los | 1730 |
Alturas | En el caso de los | 1450 |
Accesorios estándar | Accesorios opcionales |
- ¿Qué es eso? reposo constante (más de 2 m de longitud), Sigue el descanso. el eje de movimiento manual de la cola, El centro muerto, un poste de herramientas de 4 estaciones, Refrigeradorel sistema, Trabajolámpara, herramientas y caja de herramientas, Cuña de nivelación y pernos, Manual de funcionamiento (en inglés) | Cuatro mandíbulas con mandíbula independiente, Placa de la cara DRO de 2 o 3 ejes, El guardia Chuck, T.guardia del puesto de trabajo, Protector trasero contra salpicaduras. Cambio rápido de postes de herramientas, Accesorios de molienda |
