>> Se dispone de una lectura digital de dos o tres ejes.
El guardia de Chuck está disponible.
 |
Máquinas de torneado automático para el corte de barras
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC, TIMEWAY |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $15,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Casilla de madera (puede fumigarse) |
| Capacidad de la fuente: | 300 sistemas/sistemas por Mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 2000 | Rango de velocidad del husillo (rpm): | El valor de las emisiones de CO2 de los motores de combustión renovable será el siguiente: |
|---|---|---|---|
| Capacidad de mecanizado: | De poca potencia | Ancho de la cama (mm): | 400 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 7.5 |
| Válvula de tensión: | 3ph-380V, 50 Hz | Dimensión ((L*W*H): | 3632 x 975 x 1270 mm |
| Peso (kg): | 2500 KG | Garantización: | 1 año |
| Puntos de venta clave: | Precio competitivo | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Diámetro máximo de la pieza: | 710m m |
| Diámetro máximo de las barras redondas: | 300 mm | Max. Length del objeto: | Con una anchura igual o superior a 2000 mm |
| Esfíntel a través del diámetro del orificio: | 105m m | Gamas de velocidad del eje: | 36-1600 rpm (12 pasos) |
| Viaje cruzado de la diapositiva: | 320 mm | Viaje de la diapositiva superior: | Cuadrados |
| Recorrido longitudinal del carro: | Con una anchura igual o superior a 2000 mm | Tamaño de la sección de la herramienta: | 25X25M M |
| Procesamiento de hilos: | Estándar | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 105 | Industrias aplicables: | Talleres de reparaciones de la maquinaria, fábrica, venta al por menor, energía y explotación minera |
| Ubicación de la sala de exposición: | Canadá, Francia, Alemania, Brasil, Perú, India, México, Rusia, Marruecos, Kenia, Emiratos Árabes Uni | Componentes básicos: | Transporte, bomba, engranaje, motor, caja de cambios |
| Duración máxima girada (mm): | 1950 milímetros | Año: | 2021 |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
Cuchillo de 3 mandíbulas | Centro de vida |
Cuatro mandíbulas | Accesorios de giro cónicos |
Placa de la cara | Perforación de la perforación |
Centro muerto. | Portador de herramientas de cambio rápido |
Diálogo de búsqueda de hilo | Lectura digital en el eje 2/3. |
Protector contra salpicaduras | Cubierta de chuck |
Pistola de aceite | Cubierta del tornillo |
Lámpara de trabajo | Cubierta de postes de herramientas |
Sistema de refrigeración | Placa de conducción |
Descanso constante | |
Sigue el descanso. | |
Cambiar de marcha | |
Capa de reducción | |
Freno de pie | |
Las demás: | |
Caja de herramientas y herramientas | |
Manual de funcionamiento |
Especificación | Unidad | Se trata de un sistema de control de las emisiones. | Se aplicará el procedimiento siguiente: | Se trata de un sistema de control de velocidad. |
Max. Muévete por la cama. | En el caso de los | 500 | 660 | 800 |
Max. girar sobre el deslizamiento cruzado | En el caso de los | 300 | 420 | 560 |
Max. girar sobre el hueco | En el caso de los | 710 | 870 | 1000 |
Duración de la brecha | En el caso de los | 240 | 240 | 240 |
Distancia entre centros | En el caso de los | Se trata de los siguientes: | Se trata de los siguientes: | El año 2000/3000 |
Duración máxima de giro | En el caso de los | Se trata de un documento de identificación de la empresa. | Se trata de un documento de identificación de la empresa. | 1850/2850 |
El ancho del husillo | En el caso de los | F105 | F105 | F105 |
De las partidas 1 a 5 | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Noche de husillo | - | No ISO 702/II8 | No ISO 702/II8 | No ISO 702/II8 |
Rango de velocidad del husillo (pasos) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Viaje de la diapositiva superior | En el caso de los | 145 | 145 | 145 |
Viajes en tobogán cruzado | En el caso de los | 320 | 310 | 320 |
Tamaño de la sección de la herramienta | En el caso de los | 25x25 | 25x25 | 25x25 |
Velocidad de alimentación rápida en el eje X | el número de unidades | 50 Hz: uno.9; 60 Hz: 2.3 | 50 Hz: uno.9; 60 Hz: 2.3 | 50 Hz: uno.9; 60 Hz: 2.3 |
Velocidad de alimentación rápida en el eje Z | el número de unidades | 50 Hz: cuatro.5; 60 Hz: 5.4 | 50 Hz:4.5; 60 Hz: 5.4 | 50 Hz: cuatro.5; 60 Hz: 5.4 |
Rango de alimentación en el eje X | mm/r | 0.027-1.07 (65) Las demás | 0.027-1.07 (65) Las demás | 0.027-1.07 (65) Las demás |
Rango de alimentación en el eje Z | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Rango de hilos métricos (tipos) | En el caso de los | 1 a 14 (22) | 1 a 14 (22) | 1 a 14 (22) |
Rango de hilos de pulgadas (tipos) | El TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Rango de hilos de módulo (tipos) | El MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Rango de hilos de diámetro (tipos) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Diámetro de la pluma de la cola | En el caso de los | Frente a la luz | Frente a la luz | F90 |
Viajes de plumas de cola | En el caso de los | 150 | 150 | 150 |
Cuello de pluma | - | MT5 | MT5 | MT5 |
Potencia del motor principal | El peso | 7.5 | 7.5 | 7.5 |
Potencia del motor de alimentación rápida | El peso | 0.3 | 0.3 | 0.3 |
Potencia del motor de la bomba de refrigerante | El peso | 0.12 | 0.12 | 0.12 |
Duración de la máquina | En el caso de los | 2382/2632/3132/3632/4632 y otros | 2382/2632/3132/3632/4632 y otros | Las demás |
Ancho de la máquina | En el caso de los | 975 | 975 | 1340 |
Altura de la máquina | En el caso de los | 1270 | 1450 | 1490 |
Peso de la máquina | En kg | Se aplicarán las siguientes medidas: | Se trata de un sistema de control de la calidad de los productos. | Se trata de: |
Detalles de la máquina
El torno de la serie de lecho de brecha es adecuado para todo tipo de trabajo de torneado, como el giro interno y externo, el giro cónico y otros giros de piezas rotativas, el giro de la cara de extremo,también girando todo tipo de hilo común: Pulgada, métrica, módulo y D.P.; realizar perforación, reaming, tapping y abertura de ranuras.
¿Por qué no lo haces?

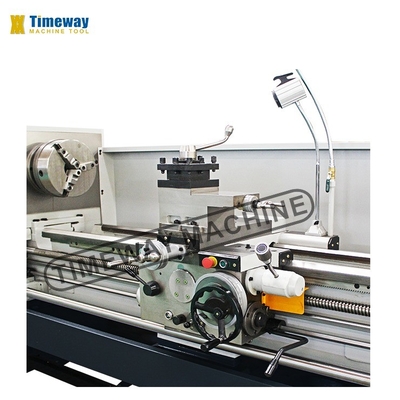

>> El torno de mandíbula estándar de 3 mandíbulas, para sujetar rápidamente la pieza de trabajo;
¿Por qué no lo haces?
>> La cama con costillas está hecha de hierro fundido de alta calidad;
>> Los rieles de guía están endurecidos y molidos, y la dureza es de hasta HRC52;
¿Por qué no lo haces?
>> Alimentación automática y alimentación rápida en el eje X/Z por un mango.
>> Tipo EE.UU., tipo EUROPE,Tipo italianopuesto de cambio rápido de herramientas de elección;
¿Por qué no lo haces?
>> El reposo constante y el reposo de seguimiento están equipados de serie para el torno de cama plana.
>> El tailstock manual puede bloquearse y aflojarse rápidamente.
¿Por qué no lo haces?
¿Qué es esto?El dispositivo de dimensionamiento está disponible, por lo que el vagón puede realizar la detención automática en la dirección Z.
Prueba - redondez y cilindricidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.
Prueba - verticalidad:
Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.
Prueba de rugosidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Prueba de giro de hilos:
Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Partes de ensayo completas(sólo para torno CNC horizontal):
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
¿Por qué elegirnos?
Interferómetro láser Renishaw (sólo para torno CNC horizontal):
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
