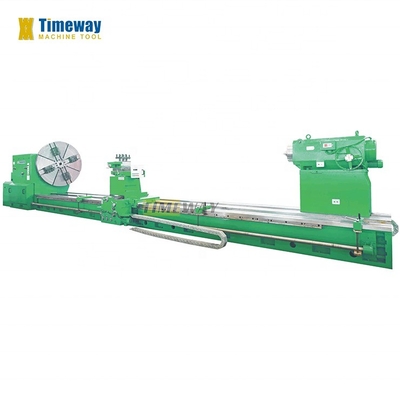

Máquina de tornillo especial de 725 mm en eje X para rodillos grandes en talleres de reparación de maquinaria
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Número de modelo: | El valor de las emisiones de CO2 es el siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $360,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Casilla de madera (puede fumigarse) |
| Capacidad de la fuente: | 5 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 8000 | Rango de velocidad del husillo (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1600 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 75 |
| Válvula de tensión: | El valor de las emisiones de dióxido de carbono debe ser igual o superior a la media de las emisione | Dimensión ((L*W*H): | Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso (kg): | 35000 kilogramos | Garantización: | 1 año |
| Puntos de venta clave: | Alta rigidez | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Oscilación máximo sobre cama: | Con una anchura igual o superior a 2000 mm |
| Diapositiva de la cruz de Max. Swing Over: | Las demás: | Par máximo del husillo: | Las demás medidas de seguridad |
| Peso máximo de la pieza de trabajo: | 25/32/40 toneladas | Tamaño de mandíbula de 4: | Las demás: |
| Paso de velocidad del husillo: | stepless | Viajes en el eje X: | 725 mm |
| La mejor herramienta después de viajar: | Las demás: | Viaje de Z-AXIS: | 8000m m |
| Color del torno: | personalizado | Condición: | Nuevo |
| Industrias aplicables: | Hoteles, tiendas de prendas de vestir, tiendas de materiales de construcción, talleres de reparación | Ubicación de la sala de exposición: | Canadá, Reino Unido, Estados Unidos, Italia, Francia, Alemania, España, Sudáfrica, Australia |
| Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 85 |
| Duración máxima girada (mm): | 7800 milímetros | Año: | 2021 |
| Puerto: | Puertos de China | ||
Descripción de producto

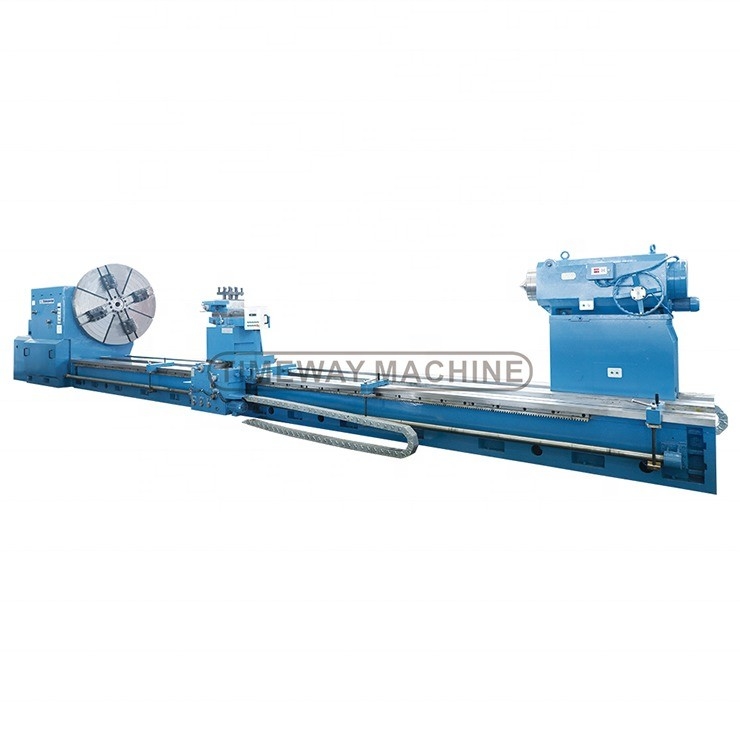

| Proveedor especial Máquina de tornos giratorios de gran diámetro para rodillos grandes
¢ AL-2000Hx8000 ¢
|
| Aplicación:Cortando el gran rodillo |
| |
| Accesorios estándar:
| Accesorios opcionales: |
|
|
|
| Parámetro técnico: |
| Especificación | Unidad | El número de unidades de producción | El número de unidades de producción |
| Max. Muévete por la cama. | En el caso de los | 2000 | 2500 |
| Max. girar sobre el deslizamiento cruzado | En el caso de los | 1600 | 2200 |
| Distancia entre centros | En el caso de los | Entre 3000 y 20000 | Entre 3000 y 20000 |
| Par máximo de la palanca | N.m. | 80000 | 80000 |
| Ancho del lecho | En el caso de los | 1600 (tercero de deslizamiento) | 1600 (tercero de deslizamiento) |
| Capacidad de carga | toneladas | 32 | 32 |
| De las partidas 1 a 5 | - | 75° | 75° |
| Diámetro de la llave | En el caso de los | 1600 y 1800 | 1600/1800/2000 |
| Rango de velocidad del husillo | rpm | 0.8-160 (sin pasos) | 0.8-160 (sin pasos) |
| Rango de alimentación longitudinal | En el caso de los | 0.125-48 (18) | 0.125-48 (18) |
| Rango de alimentación cruzada | En el caso de los | 0.063 a 24 (18) | 0.063 a 24 (18) |
| El hilo métrico | En el caso de los | Entre 2 y 40 | Entre 2 y 40 |
| Hilo de pulgadas | El TPI | 1 al 14 | 1 al 14 |
| El hilo del módulo | El MP | 1.5 a 20 | 1.5 a 20 |
| Max. desplazamiento del deslizamiento transversal | En el caso de los | 725 | 800 |
| Max. desplazamiento del deslizamiento superior | En el caso de los | 600 | 600 |
| Sección del bastón de la herramienta | En el caso de los | 70x70 | 70x70 |
| Diámetro de la pluma de la cola | En el caso de los | 300 | 300 |
| Viajes de plumas de cola | En el caso de los | 300 | 300 |
| Cuello de pluma | - | 100, 1:7 | 100, 1:7 |
| Velocidad de alimentación rápida de la cola | Se aplican las siguientes medidas: | 3000 | 3000 |
| Velocidad de alimentación rápida de las plumas de cola | Se aplican las siguientes medidas: | 664 | 664 |
| Potencia del motor principal | El peso | 75 | 75 |
| Duración de la máquina | En el caso de los | 13577 ~ 21577 | 13577 ~ 21577 |
| Ancho de la máquina | En el caso de los | 2479 | 2515 |
| Altura de la máquina | En el caso de los | 2580 | 2655 |
| Características: |
Este torno es un torno universal con una capacidad de carga de 25/32/40 toneladas, después de haber utilizado soporte de rodillos y descanso constante, la capacidad de carga es de 40 toneladas.Es adecuado para herramientas de acero de alta velocidad y de acero de aleación duraPara las piezas de eje de diferentes materiales, partes cilíndricas y discales, anillo exterior giratorio, cara de extremo, ranura, corte.y el uso del soporte de herramientas superior (a través de la rueda colgante) para girar varios hilos de menos de 600 mm de longitud.
1.El lecho del torno es una estructura integral de tres rieles rectangulares en forma de caja, que se fundió en una sola vez con hierro fundido de alta calidad (HT300).el ancho del carril de guía es de 1600 mm, la rigidez es buena y la capacidad antivibración es fuerte; La molienda de precisión por máquinas de molienda de guía importadas garantiza una larga vida útil, alta precisión y buena retención.
2. El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de CC. La relación de velocidad total del modo de control de velocidad variable es 1:22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El eje obtiene un rango de regulación de velocidad sin pasos de 0,8 a 160 r/min.
3.El sistema de alimentación está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo, y la velocidad de alimentación es conveniente de seleccionar.
4.La pluma de cola es una estructura giratoria, que reduce el desgaste y el calor de los centros.
5.La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo.
6.Esta serie de máquinas herramienta suministra dos tipos de marco central, es decir, un marco central cerrado y un marco central abierto.
7.Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de la máquina, los bastidores delanteros impulsan la alimentación del carro para realizar el hilo giratorio,y la fila trasera de bastidores impulsa el caudal para el movimiento motorizado.
8.Alta rigidez y fuso de alta precisión: El rodamiento del fuso de la máquina herramienta adopta productos de marcas famosas nacionales.La caja del husillo adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husilloPara reducir la deformación térmica, el cabezal se lubrica con un ciclo de baño de aceite.El husillo bien ensamblado tiene las características de un bajo aumento de temperatura, una pequeña deformación térmica y una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
| Detalles de la máquina: |
| Caja de eje: Para los tornos gigantes, el husillo a través del diámetro del agujero 85 mm, estructura de caja dividida, alta rigidez de contacto; El husillo que utiliza el tipo de soporte delantero y trasero de apoyo de dos puntos estructura mecánica,de modo que los grandes tornos radial de salida y eje axial de salida, alta precisión de rotación, amortiguación de alta frecuencia y rectificación de precisión del engranaje, alta precisión, funcionamiento sin problemas, bajo ruido.
|
|
|
Motor principal de 75 kW de corriente continua:
Los tornos de trabajo pesado pueden ganar velocidad de husillo 0,8-160rpm con sin pasos, la estructura de transmisión principal es impulsada por el motor principal DC 75KW,torque grande y fuerza de giro fuerte para el corte de trabajo pesado, la velocidad del husillo se ajusta mediante el ajuste de la presión y el magnetismo.
|
| |
|
El transporte:
El sistema de alimentación del torno está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del eje, y la velocidad de alimentación conveniente para seleccionar. Dos filas de soportes de alta precisión están instalados en la parte delantera y trasera de los tornos de trabajo pesado gigantes, los soportes delanteros impulsan la alimentación del carruaje para realizar girar los hilos,y el trasero del bastidor impulsa el movimiento motorizado enemigo. |
|
|

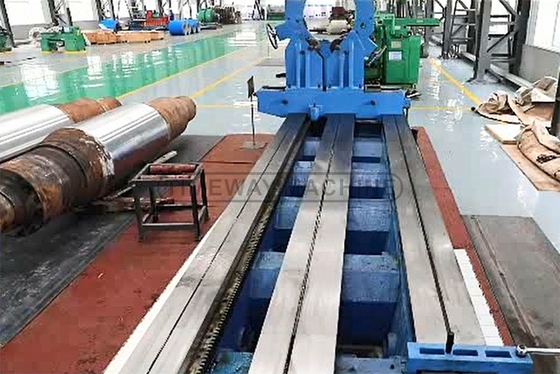

Tres rieles deslizantes:
La gran carga pesada adopta la estructura de tres rieles deslizantes, el ancho de la cama es de hasta 1600 mm, alta rigidez y fuerte antivibración para que la capacidad de carga sea de 40 toneladas.Los rieles de los tornos están endurecidos a media frecuencia (HRC68)Por lo tanto, el trabajo pesado tiene una larga vida útil, alta rigidez y buena estabilidad. |
|
|
El ganado:
Alta rigidez y gran capacidad de carga. Diámetro de la cola: 400 mm Ángulo cónico en el centro: 75° El desplazamiento efectivo de la cola: 300 mm. Trazo transversal de movimiento de la cola: 15 mm |
|
|
Reposo constante y soporte de rodillos:
Los tornos gigantes están equipados con reposo constante, el soporte de rodillos es opcional para la elección del cliente. |
|
|
Cabina eléctrica:
Diseño de alambre claro, marcas CE de los componentes eléctricos. |
|
| El sitio de Clinet: |
| Listo para el envío: |
| ¿Por qué elegir Timeway Machine? |
P: ¿Por qué elegir Timeway Machine?
A: ¿Qué quieres decir?1. Alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
A: ¿Qué quieres decir?Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
A: ¿Qué quieres decir?1 juego (Sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
A: ¿Qué quieres decir?(1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
A: ¿Qué quieres decir?El período de garantía es de un año después de la entrega.
