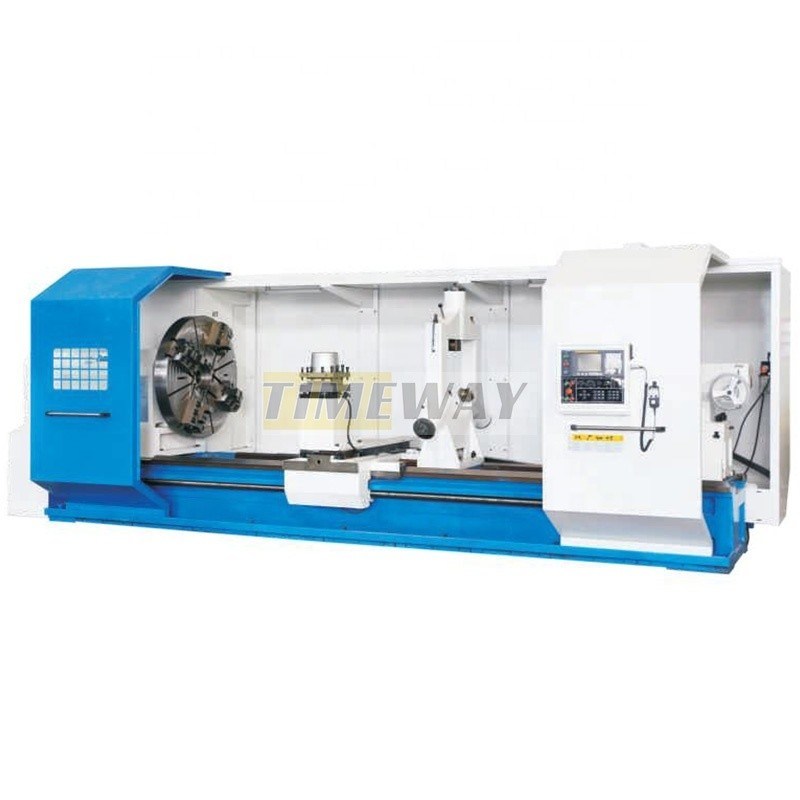

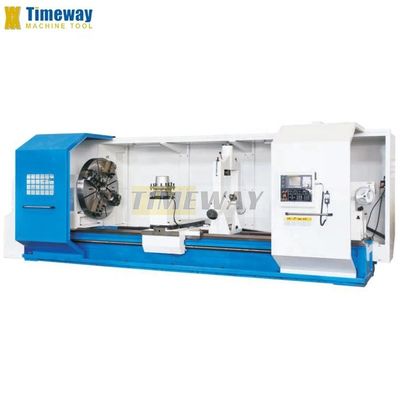

Es la mejor opción para el torno horizontal CNC 1250 mm Máximo longitud de la pieza de trabajo Torno de cama plana
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
| Número de modelo: | El AK-1250C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $70,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| El tipo: | En el plano horizontal | Duración máxima de la pieza de trabajo (mm): | Las demás: |
|---|---|---|---|
| Estructura: | Torno de la cama plana | Capacidad de mecanizado: | Trabajo pesado |
| Ancho de la cama (mm): | 50 mm | Potencia del motor del husillo ((kW): | 30 KILOVATIOS |
| No. de herraduras: | No casado | Número de ejes: | 3 |
| El número de unidades de la unidad de ensayo: | 3000 milímetros | En caso de que el vehículo no cumpla las condiciones siguientes:: | 6000 milímetros |
| Precisión de posicionamiento (mm): | ± 0,001 mm | La capacidad de repetición (X/Y/Z) (mm): | ± 0,001 mm |
| Dimensión ((L*W*H): | Se trata de un sistema de control de la velocidad. | Válvula de tensión: | Las demás: |
| Sistema de control CNC: | Las autoridades de la República Federal de Alemania han declarado: | Estaciones de postes de herramientas: | 4 |
| Peso (kg): | 13500 | Garantización: | 1 año |
| Puntos de venta clave: | Alta precisión | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Tipo de máquina: | Tornos horizontales de trabajo pesado | CNC o no: | Las máquinas de CNC |
| Palabra clave: | Torno horizontal de CNC | Modelo: | El AK-1250C |
| Oscilación máximo sobre cama: | Las demás: | Distancia entre los centros: | 3000 milímetros |
| Capacidad de carga: | 10 000 kg | Diámetro interior de eje: | de una longitud igual o superior a 130 mm |
| Tamaño del poste de herramienta: | 350*350 mm | Potencia del motor principal: | 30 KILOVATIOS |
| Condición: | Nuevo | Ubicación de la sala de exposición: | Canadá, Arabia Saudita, Indonesia, Pakistán, Rusia, Tailandia, Marruecos, Corea del Sur, Colombia, R |
| Tipo de comercialización: | Nuevo producto 2020 | Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación, otros |
| Componentes básicos: | Cojinete, Otro | Duración máxima girada (mm): | 2800 |
| Velocidad máxima del eje (rpm): | 1 rpm | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | de una longitud igual o superior a 130 mm |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
*Esta serie de lecho de torno es la estructura en forma de caja tipo de una pieza, adopta hierro fundido de alto estándar (HT300) una fundición de moldeo, después del segundo tratamiento de envejecimiento,tiene la característica de un rendimiento estable; anchura de la vía de guía (970 mm), buena rigidez, capacidad antivibración; el orificio del husillo es de 130 mm, fuerte rigidez del cabezal, adaptándose al corte pesado.
*Intercambio de cambios automático controlado por el código M, cambio de velocidad sin pasos dentro del cambio es controlado por el código S, logrando velocidad sin pasos y corte lineal constante (opcional:Velocidad del husillo modificada manualmente, puede ser de 21 velocidades).
*La dirección X y la dirección Z utilizan el tornillo de bolas de grado de rectificación de precisión, garantizando una alta precisión de procesamiento, precisión de posicionamiento y precisión de reposicionamiento.
*Alimentación longitudinal (Z): para 1000-5000 mm, el servomotor CA instalado en el lado izquierdo de la caja de alimentación impulsa el tornillo de bolas a través de un reductor planetario de alta precisión, durante más de 6000 mm,Es la estructura de rack y pinion.
*Equipado con una torreta eléctrica vertical de 4 estaciones, pero también según las necesidades de sus clientes, se puede elegir una torreta eléctrica horizontal de 6 estaciones y una torreta eléctrica horizontal de 8 posiciones.
*La estructura de la cola es fuerte, que puede realizar un corte pesado, también se puede elegir cola eléctrica para lograr un movimiento rápido automático y mejorar la eficiencia.
*El motor de husillo adopta un servomotor α o un motor principal de alta potencia de 30kw con convertidor de frecuencia variable, la salida es grande y el rango de velocidad variable es amplio.Equipado con una mandíbula manual de cuatro mandíbulas estándar de 1250 mm.
*Equipado con un botón de seguridad de parada de emergencia, cuando el torno se encuentre repentinamente con un apagón repentino u otros fallos, debido al diseño especial del circuito de control,puede ser de autoprotección para garantizar que el torno de la máquina y la seguridad del personal.
*Antes de la entrega, todos los tornos deben ser probados por el detector láser británico RENISHAW para detectar y compensar la precisión dinámica.por lo que el torno tiene una alta precisión de posicionamiento y precisión de posicionamiento de repetición.
*El sistema CNC utiliza el sistema de control internacional más conocido FANUC o SIEMENS (también disponible para otros sistemas según las necesidades del usuario).Los programas y parámetros se pueden transferir a través de la interfaz USBEl eje X y el eje Z se controlan al mismo tiempo, tiene una línea recta, interpolación de arco y hilo y una variedad de otros ciclos fijos y otras funciones, la resolución mínima es de 0,001 mm.
*Intercambio de cambios automático controlado por el código M, cambio de velocidad sin pasos dentro del cambio es controlado por el código S, logrando velocidad sin pasos y corte lineal constante (opcional:Velocidad del husillo modificada manualmente, puede ser de 21 velocidades).
*La dirección X y la dirección Z utilizan el tornillo de bolas de grado de rectificación de precisión, garantizando una alta precisión de procesamiento, precisión de posicionamiento y precisión de reposicionamiento.
*Alimentación longitudinal (Z): para 1000-5000 mm, el servomotor CA instalado en el lado izquierdo de la caja de alimentación impulsa el tornillo de bolas a través de un reductor planetario de alta precisión, durante más de 6000 mm,Es la estructura de rack y pinion.
*Equipado con una torreta eléctrica vertical de 4 estaciones, pero también según las necesidades de sus clientes, se puede elegir una torreta eléctrica horizontal de 6 estaciones y una torreta eléctrica horizontal de 8 posiciones.
*La estructura de la cola es fuerte, que puede realizar un corte pesado, también se puede elegir cola eléctrica para lograr un movimiento rápido automático y mejorar la eficiencia.
*El motor de husillo adopta un servomotor α o un motor principal de alta potencia de 30kw con convertidor de frecuencia variable, la salida es grande y el rango de velocidad variable es amplio.Equipado con una mandíbula manual de cuatro mandíbulas estándar de 1250 mm.
*Equipado con un botón de seguridad de parada de emergencia, cuando el torno se encuentre repentinamente con un apagón repentino u otros fallos, debido al diseño especial del circuito de control,puede ser de autoprotección para garantizar que el torno de la máquina y la seguridad del personal.
*Antes de la entrega, todos los tornos deben ser probados por el detector láser británico RENISHAW para detectar y compensar la precisión dinámica.por lo que el torno tiene una alta precisión de posicionamiento y precisión de posicionamiento de repetición.
*El sistema CNC utiliza el sistema de control internacional más conocido FANUC o SIEMENS (también disponible para otros sistemas según las necesidades del usuario).Los programas y parámetros se pueden transferir a través de la interfaz USBEl eje X y el eje Z se controlan al mismo tiempo, tiene una línea recta, interpolación de arco y hilo y una variedad de otros ciclos fijos y otras funciones, la resolución mínima es de 0,001 mm.
Especificación | Unidad | El AK-1250C | El AK-1400C | El AK-1600C | ||
Max. Muévete por la cama. | En el caso de los | 1250 | 1400 | 1600 | ||
Max... girar hacia el deslizamiento cruzado | En el caso de los | 880 | 1010 | 1210 | ||
Distancia entre centros | En el caso de los | Se trata de las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. | ||||
Duración máxima de giro | En el caso de los | 2800/3800/4800/5800/7800/9800/11800/- | ||||
Ancho del lecho | En el caso de los | 970 | 970 | 970 | ||
Capacidad de carga | En kg | 10000 (opcional: 12000) | 10000 (opcional: 12000) | 10000 (opcional: 12000) | ||
Noche de husillo | - | A2 a 15 | A2 a 15 | A2 a 15 | ||
El ancho del husillo | En el caso de los | 130 | 130 | 130 | ||
De las partidas 1 a 5 | - | Métrica 140 | Métrica 140 | Métrica 140 | ||
Tamaño de la mandíbula (4 mandíbulas) | - | 1250 | 1250 | 1250 | ||
Velocidad del husillo (hidráulico 4 pasos, sin pasos) | rpm | 5 a 320 | 5 a 320 | 5 a 320 | ||
Max. fuerza de corte | No | 29400 | 29400 | 29400 | ||
Equipo de alimentación mínimo del eje X/Z | En el caso de los | 0.001/0. ¿Qué quieres decir?001 | 0.001/0. ¿Qué quieres decir?001 | 0.001/0. ¿Qué quieres decir?001 | ||
Velocidad de alimentación rápida en el eje X/Z | Se aplican las siguientes medidas: | Sección 3 | Sección 3 | Sección 3 | ||
Transporte cruzado (X) | En el caso de los | 700 | 700 | 700 | ||
Tipo de postes de herramientas | - | V4 | V4 | V4 | ||
Tamaño del poste de herramienta | En el caso de los | Se trata de: | Se trata de: | Se trata de: | ||
Tamaño de la sección de la herramienta | En el caso de los | 40x40 | 40x40 | 40x40 | ||
Diámetro de la pluma de la cola | En el caso de los | 220 | 220 | 220 | ||
Viajes de plumas de cola | En el caso de los | 300 | 300 | 300 | ||
Cuello de pluma | - | MT6 el uso de la tecnología | MT6 el uso de la tecnología | MT6 el uso de la tecnología | ||
Precisión de trabajo | - | IT6 - IT7 | IT6 - IT7 | IT6 - IT7 | ||
La rugosidad de la superficie | ¿ Qué es eso? | - ¿Por qué no?6 | - ¿Por qué no?6 | - ¿Por qué no?6 | ||
Potencia del motor principal | El peso | 30 | 30 | 30 | ||
Peso de la máquina | En kg | 13500/16500/18000/20000/22500/25000/28000/- | ||||
Duración de la máquina | En el caso de los | Se trata de un proyecto de ley que tiene por objeto la creación de un centro de investigación. | ||||
Ancho de la máquina | En el caso de los | 2665 | 2665 | 2665 | ||
Altura de la máquina | En el caso de los | 2680 | 2680 | 2680 | ||
· elel sistema CNC de FANUC/GSK/SIEMENS, · elCuatro mandíbulas, · elcon una capacidad de carga superior a 300 W, · ellámpara de trabajo, · elSistema de refrigeración · elPulso manual(MPG), · elLos centros muertos, · elEl arma de aceite, · elluz de piloto, · elcon una temperatura de fusión superior a 30 °C, · elcon una capacidad de carga superior a 300 W · elherramientas y caja de herramientas, · elCuña de nivelacióny tornillos, · elManual de funcionamiento (en inglés). | · elcon una longitud de 6/8 de estación, · elDescanso constante, · elSigue el descanso, · elGuardia semi-cerrada, · elCentros en vivo, · elaire acondicionado, · elEl transportador de chips. |
¿Por qué elegirnos?
P: ¿Por qué elegir Timeway Machine?
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
