>> Se dispone de una lectura digital de dos o tres ejes.
El guardia de Chuck está disponible.
 |

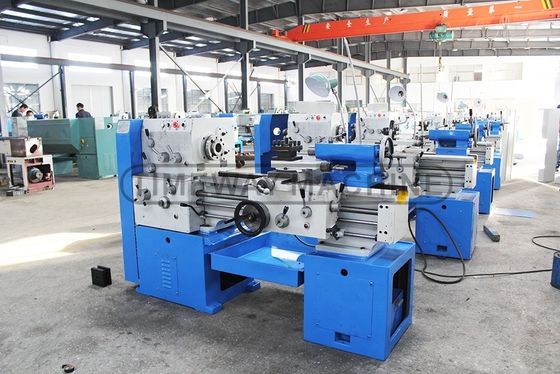

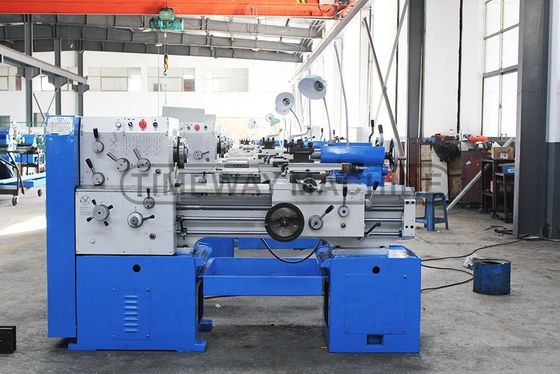

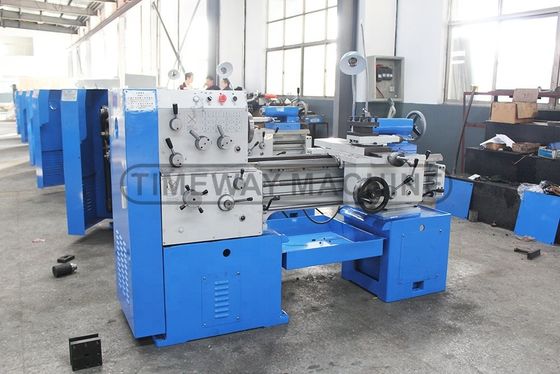

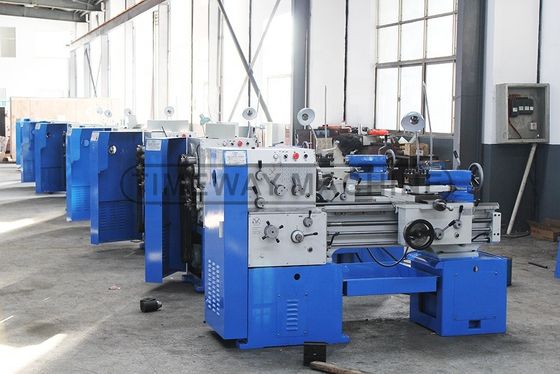

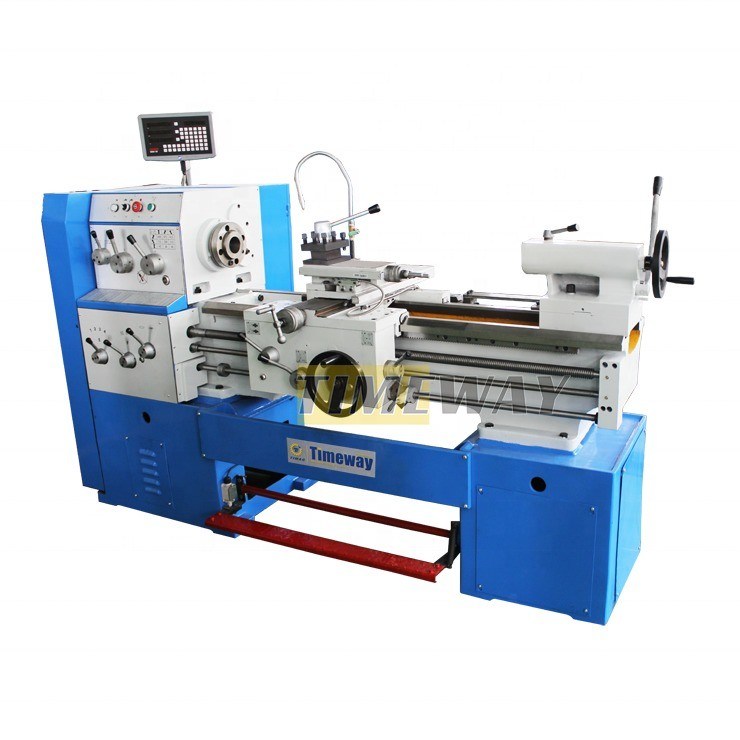

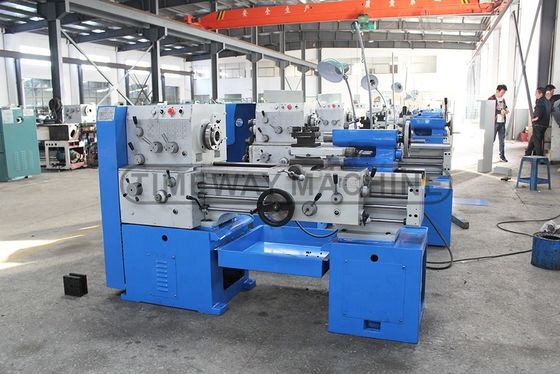

16 1600 r.p.m. Torno de metal de alta precisión Mini Torno Máquina herramienta con un peso de 1500 KG
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMEWAY |
| Número de modelo: | El FL-400F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $9,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 500 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 1000 | Rango de velocidad del husillo (rpm): | 16 - 1600 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | De poca potencia | Ancho de la cama (mm): | 360 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 4 |
| Válvula de tensión: | 220V/380V/400V/415V/440V | Dimensión ((L*W*H): | Las dimensiones de las placas de ensamblaje son las siguientes: |
| Peso (kg): | 1 500 kg | Garantización: | 1 año |
| Puntos de venta clave: | Ahorro de energía | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | CNC o no: | Es normal. |
| Grado automático: | Manual de trabajo | Estilo de máquina: | Máquina de torno de torneado |
| Potencia (w): | 4 kW | Max. Swing Diameter: | Cuatrocientos milímetros |
| Max. Swing Over Gap: | 560 mm | Anchura de la cama: | 360m m |
| Sección del bastón de la herramienta: | 25X25M M | Altura del centro: | 200 mm |
| Color de la máquina: | No se puede optar | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 52 | Industrias aplicables: | Hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinari |
| Ubicación de la sala de exposición: | Canadá, Estados Unidos, Italia, Alemania, México, España, Sudáfrica, Australia | Componentes básicos: | Transporte, bomba, engranaje, motor |
| Duración máxima girada (mm): | 850 milímetros | Año: | 2021 |
| Puerto: | Puertos de China | ||
Descripción de producto
Descripción de los productos
Cuchillo de 3 mandíbulas | Centro de vida |
Cuatro mandíbulas | Accesorios de giro cónicos |
Placa de la cara | Perforación de la perforación |
Centros muertos | Portador de herramientas de cambio rápido |
Diálogo de búsqueda de hilo | Lectura digital en el eje 2/3. |
Protector contra salpicaduras | Cubierta de chuck |
Pistola de aceite | Cubierta del tornillo |
Lámpara de trabajo | Cubierta de postes de herramientas |
Sistema de refrigeración | Placa de conducción |
Descanso constante | |
Sigue el descanso. | |
Cambiar de marcha | |
Capa de reducción | |
Freno de pie | |
Las demás: | |
Caja de herramientas y herramientas | |
Manual de funcionamiento |
Especificación | Unidad | El FL-360F | El FL-400F | El FL-500F | El FL-600F | |||
Max. Muévete por la cama. | En el caso de los | 360 | 400 | 500 | 600 | |||
Max. girar sobre el deslizamiento cruzado | En el caso de los | 190 | 230 | 330 | 430 | |||
Max. girar en el hueco | En el caso de los | 520 | 560 | 660 | 760 | |||
Duración efectiva de la brecha | En el caso de los | 200 | ||||||
Distancia desde el centro | En el caso de los | Se trata de los siguientes: | ||||||
Ancho del lecho | En el caso de los | 360 | ||||||
Agujero del husillo | En el caso de los | 52 (opcional: 82) | ||||||
Noche de husillo | - | El número ISO-C6 | ||||||
De las partidas 1 a 5 | - | Morse 6 | ||||||
Velocidades del husillo | rpm | 16-1600 (12 escalones) | ||||||
Rango de hilos métricos | En el caso de los | 0.25-7 (17Kinds) y el otro.25-7 | ||||||
El rango de hilos de pulgadas | El T.P.I. | 5-144 (30 tipos) | ||||||
Rango de hilos del módulo | El M.P. | 0.25-3.5 (12 tipos) | ||||||
Rango de hilos de diámetro | D.P. | 10-288 (30 especies) | ||||||
Rango de alimentación longitudinal | mm/rev | 0.0832-4. ¿Qué quieres decir?66 | ||||||
Rango de alimentación cruzada | mm/rev | 0.048-2. ¿Qué quieres decir?69 | ||||||
Max. desplazamiento del deslizamiento superior | En el caso de los | 95 | ||||||
Max. desplazamiento del deslizamiento transversal | En el caso de los | 180 | 200 | 250 | 250 | |||
Tamaño máximo de la herramienta (W x H) | En el caso de los | 20 por 20 | ||||||
Diámetro de la manga de la cola | En el caso de los | 65 | ||||||
Cubierta del cuello | - | Morse 4 | ||||||
Viaje en manga de cola | En el caso de los | 140 | ||||||
Motor principal | El peso | 4 (opcional: 5.5/7.5) | ||||||
Potencia del motor de la bomba de refrigerante | El peso | 0.125 | 0.125 | 0.125 | 0.125 | |||
Potencia del motor de movimiento rápido | El peso | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 mm | En kg | 1350 y 1750 | El año 1400/1800 | 1500 y 1900 | 1600/2000 | |||
1 000 mm | En kg | 1450 y 1850 | 1500 y 1900 | Las demás: | El año de su creación | |||
Con una anchura igual o superior a 1500 mm | En kg | 1600/2000 | 1650/2050 | 1750/2150 | El año 1900/2300 | |||
Con una anchura igual o superior a 2000 mm | En kg | 1750/2150 | Las demás: | El año 1900/2300 | Se aplican las siguientes condiciones: | |||
3 milímetros | En kg | El año 1900/2300 | El año 1950/2350 | Se aplican las siguientes condiciones: | 2150/2550 | |||
Tamaño del embalaje ((LxWxH)) | En el caso de los | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||||||
Cubierta | En kg | Las demás | Las demás | 4500/5000 | 4700/5200 | |||
Detalles de la máquina
Este torno de la serie es un modelo famoso para tornos de tamaño mediano. Incluso su configuración básica incluye accesorios importantes, como mandíbula de 3 mandíbulas, reposo constante y reposo de seguimiento, cambio de engranajes, etc.,aumentando significativamente el área de aplicación de este modeloPara reducir el tiempo no productivo, este modelo también puede estar equipado con una lectura digital de 2 o 3 ejes.
¿Por qué no lo haces?
>> El torno de mandíbula estándar de 3 mandíbulas, para sujetar rápidamente la pieza de trabajo;
¿Por qué no lo haces?
>> La cama con costillas está hecha de hierro fundido de alta calidad;
>> Los rieles de guía están endurecidos y molidos, y la dureza es de hasta HRC52;
¿Por qué no lo haces?
>> Alimentación automática y alimentación rápida en el eje X/Z;
>> Tipo EE.UU., tipo EUROPE,Tipo italianopuesto de cambio rápido de herramientas de elección;
¿Por qué no lo haces?
>> El torno mecánico frena a través del cinturón de resistencia al desgaste, para hacer que el husillo se detenga rápidamente.
Prueba - redondez y cilindricidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.
Prueba - verticalidad:
Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.
Prueba de rugosidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Prueba de giro de hilos:
Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Partes de ensayo completas(sólo para torno CNC horizontal):
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
¿Por qué elegirnos?
Interferómetro láser Renishaw (sólo para torno CNC horizontal):
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
