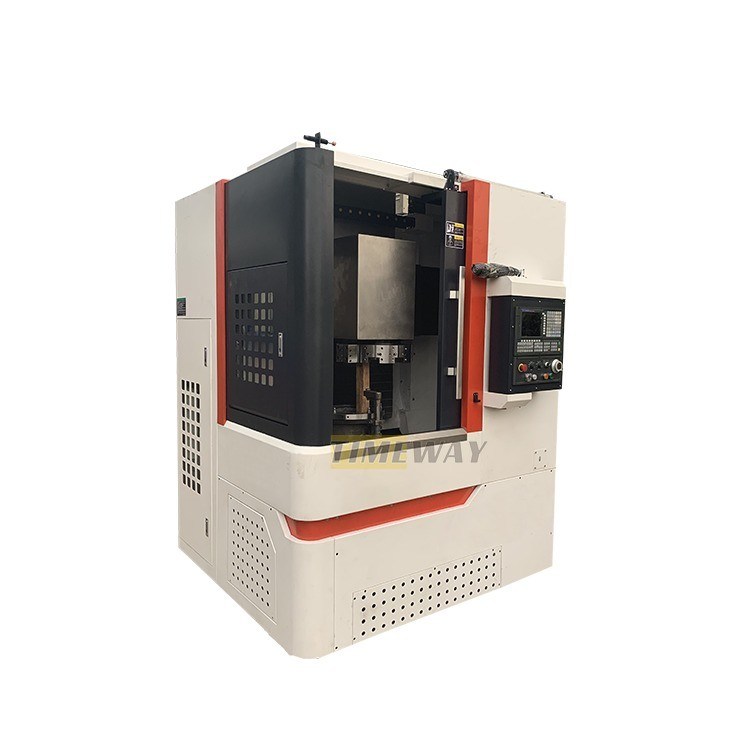

Máquina CNC para instalaciones de fabricación de tornos verticales de trabajo medio
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
| Número de modelo: | VTC630: las condiciones de los vehículos |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $25,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| El tipo: | Válvulas de acoplamiento | Duración máxima de la pieza de trabajo (mm): | 630 |
|---|---|---|---|
| Capacidad de mecanizado: | Carga media | Ancho de la cama (mm): | Las demás: |
| Potencia del motor del husillo ((kW): | 22 | No. de herraduras: | No casado |
| Número de ejes: | 2 | El número de unidades de la unidad de ensayo: | 630 MILÍMETROS |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | 700 milímetros | Válvula de tensión: | Las partidas 1 y 2 no se aplicarán. |
| Sistema de control CNC: | Fanuc | Estaciones de postes de herramientas: | 4 |
| Peso (kg): | 6000 | Garantización: | 1 año |
| Puntos de venta clave: | Automático | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Max. Turning Diameter: | 630 | Diámetro máximo del columpio: | 700 |

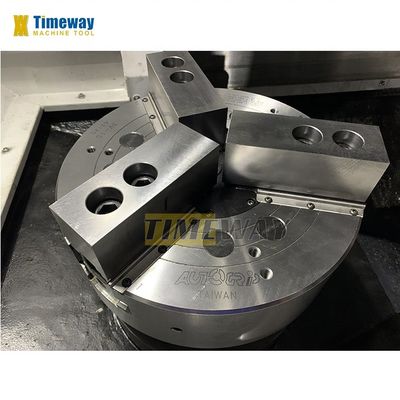

| Tamaño de chuck: | 400/600 | Velocidad del eje: | 10-100 |
| Transporte transversal de la herramienta después (X): | 630 | Velocidad de alimentación rápida en el eje X/Z: | ¿Qué es el amor? |
| Tipo de poste de herramienta: | Tipo de grupo/V4 | Tamaño de la sección de la herramienta: | 32x32 |
| Precisión de posicionamiento en el eje X/Z: | 0.01 | Precisión de reposicionamiento del eje X/Z: | 0,008 |
| Condición: | Nuevo | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 |
| Industrias aplicables: | Talleres de reparación de maquinaria, plantas manufactureras, comercio minorista, obras de construcc | Ubicación de la sala de exposición: | Egipto, Turquía, Rumanía |
| Tipo de comercialización: | Las demás | Componentes básicos: | PLC |
| Duración máxima girada (mm): | 800 | Velocidad máxima del eje (rpm): | Las demás partidas |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
GSK, Torreta de herramientas eléctricas, con una capacidad de transmisión superior a 20 W, Sistema de lubricación Sistema de refrigeración lámpara de trabajo, luz de piloto, Protector de protección, con una capacidad de carga superior a 20 kW, Bloques y pernos de nivelación, herramientas y caja de herramientas, Manuales de operación. | el sistema FANUC CNC, Sistema CNC de SIEMENS, aire acondicionado, Transportador de chips de tipo cadena. |
Especificación | Unidad | VTC630: las condiciones de los vehículos |
Diámetro de giro máximo | En el caso de los | 630 |
Diámetro máximo del columpio | En el caso de los | 700 |
Tamaño de la botella | 12715718 | |
Velocidad del husillo | rpm | Entre 10 y 1000 |
Transporte transversal de la herramienta después (X) | En el caso de los | 630 |
El desplazamiento vertical del poste de la herramienta (Z) | En el caso de los | 600 |
Velocidad de alimentación en el eje X/Z | Se aplican las siguientes medidas: | 0.1-1000 |
Velocidad de alimentación rápida en el eje X/Z | el número de unidades | ¿Qué es el amor? |
Tipo de postes de herramientas | Tipo de grupo/V4 | |
Tamaño de la sección de la herramienta | En el caso de los | 32x32 |
Precisión de posicionamiento en el eje X/Z | En el caso de los | 0.01 |
Precisión de reposicionamiento del eje X/Z | En el caso de los | 0.008 |
Potencia del motor principal | El peso | 15 de diciembre.5 |
Potencia del motor de alimentación del eje X | El peso | 2.3 |
Potencia del motor de alimentación del eje Z | El peso | 2.3 (freno) |
Torque del motor de alimentación en el eje X/Z | NM | 15 |
Peso de la máquina | En kg | 5500 |
Detalles de la máquina
1El torno vertical de una sola columna de la serie CNC está diseñado absorbiendo técnicas de diseño y fabricación modernas avanzadas y utilizando el método de diseño de optimización CAD.utilizando el último concepto de diseño y equipando con características avanzadas nacionales y extranjeras. 2. Realizar un fuerte corte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la máquina de alta rigidez dinámica y estática, toda la seguridad del movimiento y la estabilidad,larga vida útil y alta eficiencia de procesamientoLa máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos. 4.La máquina puede completar el proceso de rugoso y terminar girando dentro y fuera del cilindroLa máquina se compone principalmente de una columna, una mesa de trabajo, una viga, un poste de herramienta vertical, una caja de cambios principal,Mecanismo de elevación de vigas, el mecanismo vertical de alimentación de las herramientas, el dispositivo de protección de la guía del haz, la caja completa de la máquina, el sistema eléctrico, el sistema hidráulico, el sistema de refrigeración, etc.
¿Por qué no lo haces?
¿Qué es esto?La mesa de trabajo utiliza una estructura de husillo de tipo fijo integrada, de alta rigidez, alta precisión y corta,el husillo está equipado con un conjunto de rodamientos de bolas de empuje de alta precisión y un conjunto de rodamientos de rodillos cilíndricos cortos de doble fila. estructura compacta, al mismo tiempo soportan la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga de deformación elástica es pequeña,Mejoró la precisión de rotación de la mesa de trabajo y la capacidad de carga.
¿Por qué no lo haces?

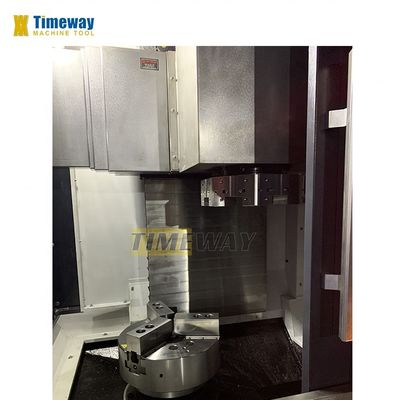

>> Cuatro estaciones de herramientas eléctricas: alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable.mayor fuerza de sujeción.
¿Por qué no lo haces?

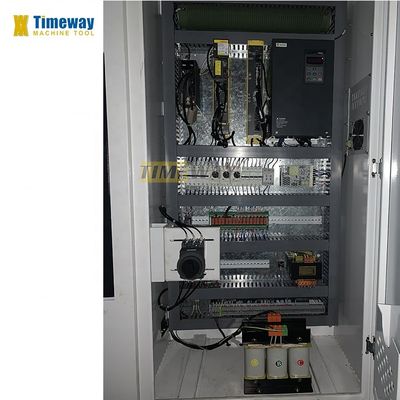

¿Qué es esto?Los clientes pueden elegir entre FANUC, SIEMENS o KND, otros sistemas CNC.
¿Por qué no lo haces?
¿Qué es esto?De acuerdo con los requisitos especiales, toda la cubierta de la máquina, transportador de chips。

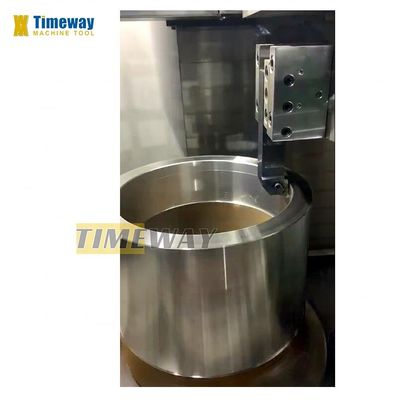

Prueba - redondez y cilindricidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.
Prueba - verticalidad:
Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.
Prueba de rugosidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Prueba de giro de hilos:
Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Partes de ensayo completas(sólo para torno CNC):
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
¿Por qué elegirnos?
Interferómetro láser Renishaw (sólo para torno CNC):
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
