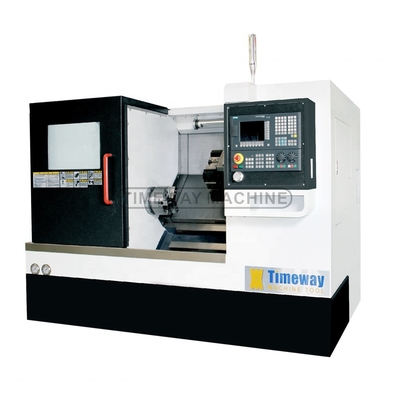

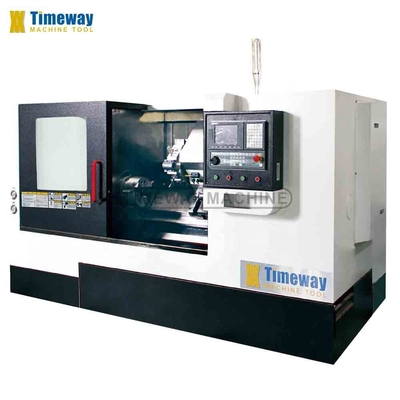

Torno CNC para piezas pequeñas y medianas de alta precisión de 210 mm
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
| Número de modelo: | CK-32/CK-36/CK-45 y otros |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $35,000.00/sets 1-2 sets |
|
Información detallada |
|||
| El tipo: | En el plano horizontal | Duración máxima de la pieza de trabajo (mm): | 210 |
|---|---|---|---|
| Estructura: | Torno inclinado de la cama | Capacidad de mecanizado: | Carga media |
| Max. Weight del objeto (kilogramos): | 500 | Ancho de la cama (mm): | Las demás: |
| No. de herraduras: | No casado | Número de ejes: | 2 |
| El número de unidades de la unidad de ensayo: | 210 milímetros | En caso de que el vehículo no cumpla las condiciones siguientes:: | Cubiertas |
| Precisión de posicionamiento (mm): | ±0.003 | La capacidad de repetición (X/Y/Z) (mm): | ±0.001 |
| Dimensión ((L*W*H): | 2600 x 1800 x 1600 | Válvula de tensión: | Las partidas 1 y 2 no se aplicarán. |

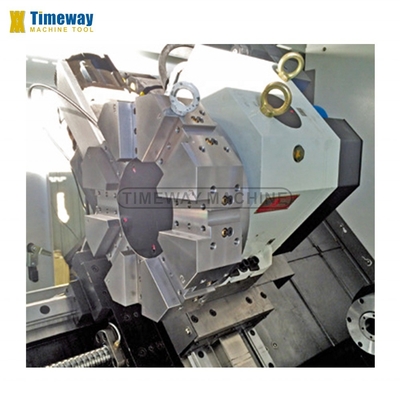

| Sistema de control CNC: | Las demás: | Estaciones de postes de herramientas: | 8 |
| Peso (kg): | 2700 | Garantización: | 1 año |
| Puntos de venta clave: | Con una capacidad de producción de | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Rango de velocidad del husillo (rpm): | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones | Viaje (Y AXIS) (milímetros): | 500 MM |
| En el caso de las máquinas de la categoría 84: | BT14, BT15, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16 | Torque de corte: | 2500 Nm |
| Velocidad de alimentación rápida ((mm/min): | 32 - 250 mm/min. | Velocidad de alimentación (mm/min): | 32 - 320 mm/min. |
| Min. Tiempo de cambio de herramientas: | 0,7 | Oscilación máximo sobre cama: | 420 |
| Diapositiva de la cruz de Max. Swing Over: | 220 | Diámetro de giro estándar: | 210 |
| Diámetro de giro máximo: | 320 | Longitud de Max.Turning: | 350 |
| Velocidad del eje: | 3500 | Nariz del eje: | A2-5 |
| Diámetro interior de eje: | 56 | Tamaño del mandril hidráulico: | 160 |
| Transporte cruzado (X): | 210 | ||
Descripción de producto
Descripción de los productos
Características:
- ¿Qué es?La máquina adopta una disposición inclinada de 45°, y el lecho es una estructura tubular hueca, lo que mejora en gran medida la rigidez de flexión y torsión de la máquina durante el trabajo.después de dos tratamientos de envejecimiento, la estabilidad de la máquina mejora y la rigidez es alta.- La alta estabilidad de la cama proporciona una gran garantía para la alta precisión de toda la máquina.
- El huso de la máquina es una unidad de huso independiente. Está equipado con rodamientos especiales de huso de alta precisión. La lubricación utiliza grasa especial de rodamiento importada (KLUBER).Toda la unidad de husillo tiene una pequeña deformación térmica, buena estabilidad térmica, buena retención de precisión y libre de mantenimiento.la alta eficiencia de la unidad de husillo permite que toda la máquina para terminar el bruto y terminar el mecanizado.

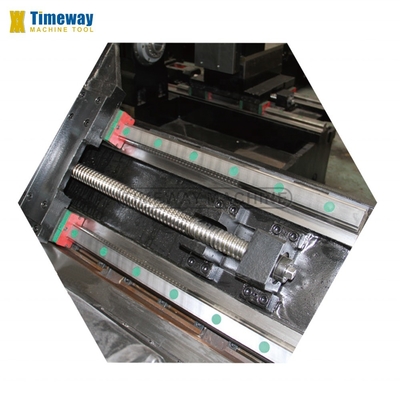

--- El sistema de alimentación es accionado directamente por el servomotor, con buena rigidez y características dinámicas.Mejora en gran medida la precisión de trabajo, el movimiento y el posicionamiento completos y precisos, y aumentar la resistencia al desgaste de
las piezas móviles de la máquina y mejorar la resistencia al impacto,para que el rendimiento de toda la máquina pueda mantener la precisión del carril de guía durante mucho tiempo y mejorar la vida útil de la máquina.

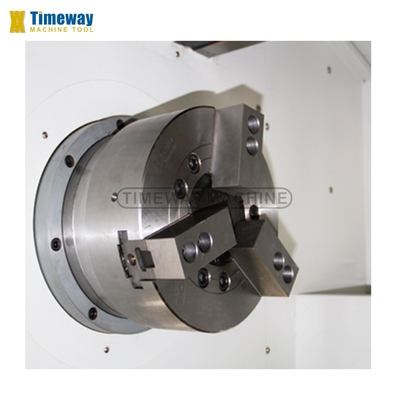

Esta máquina está equipada con un cilindro rotativo perfecto y un mandíbula de tres mandíbulas.la bomba hidráulica y varias válvulas hidráulicas son productos de marca famosos con alta fiabilidad.
--- Esta máquina adopta un sistema de control numérico de alta calidad y fiable nacional o de renombre mundial, servo digital avanzado de intercambio completo, diseño avanzado del sistema de control eléctrico,aplicación razonable de los componentes eléctricos, y la tasa de fallas se reduce al mínimo en
los productos.
--- Esta máquina adopta una cubierta protectora completamente cerrada. El diseño de la cubierta protectora es firme y confiable, y todo es seguro y conveniente para los usuarios.
---El manto de la cola está accionado hidráulicamente, ahorrando tiempo y esfuerzo, y dispone de un dispositivo de movimiento y posicionamiento para evitar errores de funcionamiento,proporcionar a los usuarios una garantía de seguridad durante la operación y el uso.

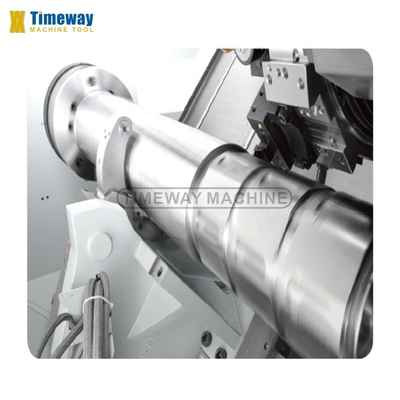

--- Este torno CNC de función completa es adecuado para el procesamiento de varias piezas de eje y disco con requisitos de alta precisión, alta dificultad de procesamiento, muchos procesos y producción en masa.En la actualidad, esta máquina se ha utilizado ampliamente en la industria de la motocicleta y la industria de la fabricación de automóviles.
- El huso de la máquina es una unidad de huso independiente. Está equipado con rodamientos especiales de huso de alta precisión. La lubricación utiliza grasa especial de rodamiento importada (KLUBER).Toda la unidad de husillo tiene una pequeña deformación térmica, buena estabilidad térmica, buena retención de precisión y libre de mantenimiento.la alta eficiencia de la unidad de husillo permite que toda la máquina para terminar el bruto y terminar el mecanizado.
--- El sistema de alimentación es accionado directamente por el servomotor, con buena rigidez y características dinámicas.Mejora en gran medida la precisión de trabajo, el movimiento y el posicionamiento completos y precisos, y aumentar la resistencia al desgaste de
las piezas móviles de la máquina y mejorar la resistencia al impacto,para que el rendimiento de toda la máquina pueda mantener la precisión del carril de guía durante mucho tiempo y mejorar la vida útil de la máquina.
Esta máquina está equipada con un cilindro rotativo perfecto y un mandíbula de tres mandíbulas.la bomba hidráulica y varias válvulas hidráulicas son productos de marca famosos con alta fiabilidad.
--- Esta máquina adopta un sistema de control numérico de alta calidad y fiable nacional o de renombre mundial, servo digital avanzado de intercambio completo, diseño avanzado del sistema de control eléctrico,aplicación razonable de los componentes eléctricos, y la tasa de fallas se reduce al mínimo en
los productos.
--- Esta máquina adopta una cubierta protectora completamente cerrada. El diseño de la cubierta protectora es firme y confiable, y todo es seguro y conveniente para los usuarios.
---El manto de la cola está accionado hidráulicamente, ahorrando tiempo y esfuerzo, y dispone de un dispositivo de movimiento y posicionamiento para evitar errores de funcionamiento,proporcionar a los usuarios una garantía de seguridad durante la operación y el uso.
--- Este torno CNC de función completa es adecuado para el procesamiento de varias piezas de eje y disco con requisitos de alta precisión, alta dificultad de procesamiento, muchos procesos y producción en masa.En la actualidad, esta máquina se ha utilizado ampliamente en la industria de la motocicleta y la industria de la fabricación de automóviles.
Especificación | Unidad | CK-32 | CK-36 | CK-45. | ||
Max. Muévete por la cama. | En el caso de los | 420 | 550 | 500 | ||
Max. girar sobre el deslizamiento cruzado | En el caso de los | 220 | 220 | 220 | ||
Diámetro de giro estándar | En el caso de los | 210 | 210 | 210 | ||
Diámetro máximo de giro | En el caso de los | 320 | 360 | 360 | ||
Duración máxima de giro | En el caso de los | 350 | 500 | 750 | ||
Velocidad del husillo | rpm | 3500 | 3000 | 2500 | ||
Noche de husillo | A2 a 5 | A2 a 6 | A2 a 6 | |||
El ancho del husillo | En el caso de los | 56 | 62 | 66 | ||
Tamaño del mandril hidráulico | En el caso de los | 160 | 200 | 200 | ||
Transporte cruzado (X) | En el caso de los | 210 | 230 | 220 | ||
Viaje longitudinal (Z) | En el caso de los | 450 | 600 | 850 | ||
Velocidad de alimentación rápida en el eje X/Z | el número de unidades | 20/12 | 24 horas al día | 20/20. ¿ Qué es eso? | ||
Tipo de poste de enfriamiento hidráulico | Las demás: | Las demás: | Las demás: | |||
Tamaño de la sección de la herramienta | En el caso de los | 25×25/32 | 25x25/32 | 25x25/32 | ||
Diámetro de la pluma de la cola | En el caso de los | 52 | 110 | 110 | ||
Viajes de plumas de cola | En el caso de los | 60 | 100 | 100 | ||
Cuello de pluma | MT4 | MT5 | MT4 | |||
Estructura del lecho | 45° Bec integral | 45° Cama integral | 45° Cama integral | |||
Tipo de guía | Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | |||
Potencia del motor principal | El peso | 7.5 | 11 | 7.5 | ||
Fuente de alimentación | el | 30 | 25 | 30 | ||
Las dimensiones de la máquina (LxWxH) | En el caso de los | 2600 x 1800 x 1600 | 2900x1800x1750 | 2900x1800x1600 | ||
Peso de la máquina | En kg | 2700 | 3200 | 3200 | ||
· elSistema CNC FANUC 0i mate TD · 3 mandíbulas de chuck · 4 puestos de herramientas eléctricas · Sistema de refrigeración, unidad de lubricación automática · Unidad de iluminación · Movimiento manual de las colas · Guardia semicerrada · Herramientas generales · Manuales del operador (edición en inglés) etc.. | · elel poste de herramientas eléctricas de seis estaciones; · El cilindro sólido hidráulico; · Golpe hueco hidráulico; · Cañón hidráulico. |
