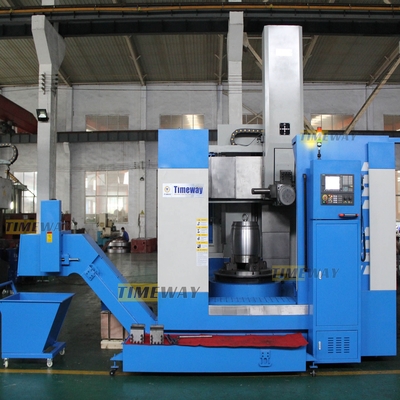

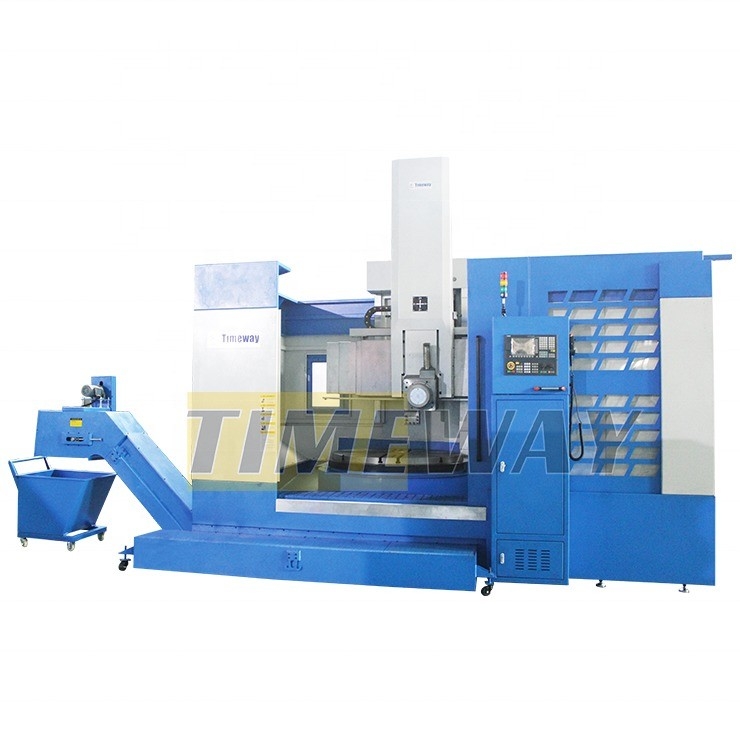

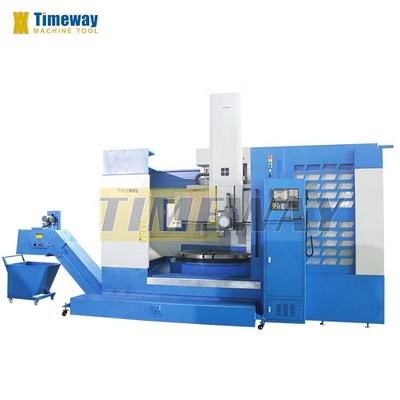

Rectangular Rails CNC máquina de torno vertical con 2 ejes y garantía después de la venta
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Timeway |
| Número de modelo: | VLK1600 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $89,000.00/sets 1-2 sets |
| Detalles de empaquetado: | caja/paleta de madera |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| El tipo: | Vertical, Singe columna de torno vertical CNC | Duración máxima de la pieza de trabajo (mm): | 1000 |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Max. Weight del objeto (kilogramos): | 8000 |
| Ancho de la cama (mm): | 1460 milímetros | Potencia del motor del husillo ((kW): | 37 |
| No. de herraduras: | No casado | Número de ejes: | 2 |
| El número de unidades de la unidad de ensayo: | 1050mm | En caso de que el vehículo no cumpla las condiciones siguientes:: | de una longitud igual o superior a 800 mm |
| Precisión de posicionamiento (mm): | ± 001 | La capacidad de repetición (X/Y/Z) (mm): | ± 0008 |
| Dimensión ((L*W*H): | Las dimensiones de las placas son las siguientes: | Válvula de tensión: | 380V, 50HZ/60HZ |
| Sistema de control CNC: | Las demás: | Estaciones de postes de herramientas: | 4 |
| Peso (kg): | 14500 | Garantización: | 1 año |
| Puntos de venta clave: | Automático | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Servicio postventa: | Ingenieros disponibles para el servicio de máquinas en el extranjero | El color: | solicitud de los clientes |
| Max. Swing Diameter: | Las demás: | Altura máxima de la pieza de trabajo: | 1 000 mm |
| diámetro de la mesa de trabajo: | Cubierto | Tamaño del bastón de herramienta: | 32x40 mm |
| Fuente de alimentación: | 45KVA | Tipo de guía: | Los demás trenes |
| Torque máximo de la mesa de trabajo: | 25KN.m. | Condición: | Nuevo |
| Marca de Toolpost: | Yantai UNIVERSAL fue el primero. | Industrias aplicables: | Tiendas de materiales de construcción, talleres de reparación de maquinaria, planta de fabricación, |
| Ubicación de la sala de exposición: | Canadá, Estados Unidos, Italia, Francia, Alemania, Brasil, México, Rusia, España, Chile, Colombia, A | Tipo de comercialización: | Producto ordinario |
| Año: | 2021 | Velocidad máxima del eje (rpm): | Las demás partidas |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 300 | Duración máxima girada (mm): | 1000 |
| Componentes básicos: | Las demás, SIEMENS 808D | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Sistema de lubricación automático, protector completamente cerrado, aire acondicionado, enfriador de aceite | SIEMENS 828D, FANUC 0i-TF, luminarias especiales |
Especificaciones | Unidad | VLK800E | VLK1250E: el equipo de seguridad. | VLK1600E | VLK2000E | |||
Diámetro máximo del columpio | En el caso de los | 950 | 1250 | 1600 | 2000 | |||
Diámetro de giro máximo | En el caso de los | 800 | 1250 | 1600 | 2000 | |||
Altura máxima de la pieza de trabajo | En el caso de los | 800 | 1000 | 1000 | 1250 | |||
Peso máximo de la pieza | En kg | 2000 | 5000 | 8000 | 12000 | |||
Potencia del motor principal | El peso | 22 | 22 | 30 | 37 | |||
Diámetro de la mesa de trabajo | En el caso de los | 800 | 1010 | 1400 | 1800 | |||
Torque máximo de la mesa de trabajo | Sección 2 | 10 | 17.5 | 25 | 32 | |||
Rango de velocidades de la mesa de trabajo | rpm | 2 a 320 | 1.25-200. ¿Qué quieres decir? | 1 a 160 | 4 a 125 | |||
Número de estación de herramientas | Pcs. | 4 | 4 | 4 | 4 | |||
Sección del bastón de la herramienta de la herramienta giratoria externa | En el caso de los | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo de unidad | - | Eléctrico | Eléctrico | Eléctrico | Eléctrico | |||
Tamaño del tornillo de bola en el eje X (dia. x anchura del tornillo) | En el caso de los | 50x10 | 50x10 | 50x10 | 50x10 | |||
Tamaño del tornillo de bola del eje Z (dia. x ancho del tornillo) | En el caso de los | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viaje en el eje X | En el caso de los | -20 ~ 550 | -20 ~ 800 | -20 ~ 1030 | -20 ~ 1150 | |||
Viaje en el eje Z | En el caso de los | 650 | 650 | 800 | 800 | |||
Rango de alimentación ((X/Z) | En el caso de los | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |||
Velocidad de alimentación rápida | Se aplican las siguientes medidas: | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | |||
Torque del servomotor ((X/Z) | N.m. | 11/11 | 11/11 | ¿Qué es el amor? 15/11 | ¿Qué es el amor? 15/11 | |||
Capacidad de potencia | Qué | 30 | 37 | 45 | 52 | |||
Peso neto de la máquina | En kg | 8500 | 11000 | 14500 | 18500 | |||
Dimensión de la máquina (LxWxH) | en cm | Se trata de las siguientes: | 478x257x440 | Las demás partidas del anexo II | 580 x 368 x 494 | |||
transportador de astillas | - | Tipo de cadena | Tipo de cadena | Tipo de cadena | Tipo de cadena | |||
Estándar | - | Sistema de lubricación automático, protector completamente cerrado, aire acondicionado, enfriador de aceite | ||||||
No es obligatorio | - | SIEMENS 828D, FANUC 0i-TF, luminarias especiales | ||||||

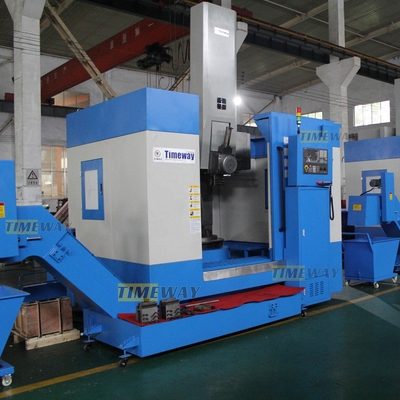

Detalles de la máquina
1El torno vertical de una sola columna de la serie CNC está diseñado absorbiendo técnicas de diseño y fabricación modernas avanzadas y utilizando el método de diseño de optimización CAD.utilizando el último concepto de diseño y equipando con características avanzadas nacionales y extranjeras. 2. Realizar un fuerte corte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la máquina de alta rigidez dinámica y estática, toda la seguridad del movimiento y la estabilidad,larga vida útil y alta eficiencia de procesamientoLa máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos. 4.La máquina puede completar el proceso de rugoso y terminar girando dentro y fuera del cilindroLa máquina se compone principalmente de una columna, una mesa de trabajo, una viga, un poste de herramienta vertical, una caja de cambios principal,Mecanismo de elevación de vigas, el mecanismo vertical de alimentación de las herramientas, el dispositivo de protección de la guía del haz, la caja completa de la máquina, el sistema eléctrico, el sistema hidráulico, el sistema de refrigeración, etc.
¿Por qué no lo haces?
¿Qué es esto?La mesa de trabajo utiliza una estructura de husillo de tipo fijo integrada, de alta rigidez, alta precisión y corta,el husillo está equipado con un conjunto de rodamientos de bolas de empuje de alta precisión y un conjunto de rodamientos de rodillos cilíndricos cortos de doble fila. estructura compacta, al mismo tiempo soportan la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga de deformación elástica es pequeña,Mejoró la precisión de rotación de la mesa de trabajo y la capacidad de carga.
¿Por qué no lo haces?
¿Qué es esto?Cuatro estaciones de herramientas eléctricas: alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable.mayor fuerza de sujeción.
¿Por qué no lo haces?
¿Qué es esto?Los clientes pueden elegir entre FANUC, SIEMENS o KND, otros sistemas CNC.
¿Por qué no lo haces?
¿Qué es esto?De acuerdo con los requisitos especiales, toda la cubierta de la máquina, transportador de chips.
Partes de ensayo completas(sólo para torno CNC):
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
Aceptación por parte del cliente
¿Por qué elegirnos?
Interferómetro láser Renishaw (sólo para torno CNC):
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
