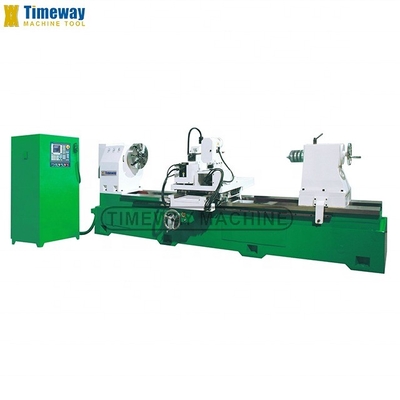

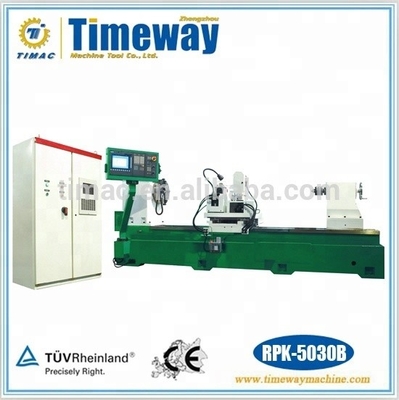

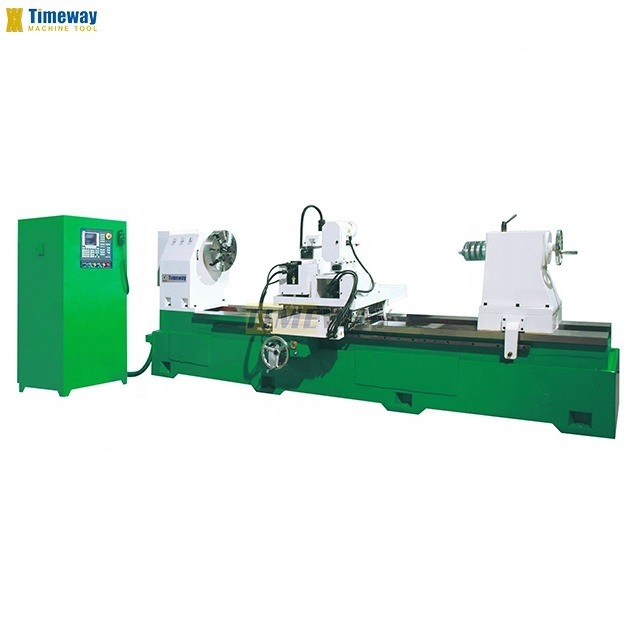

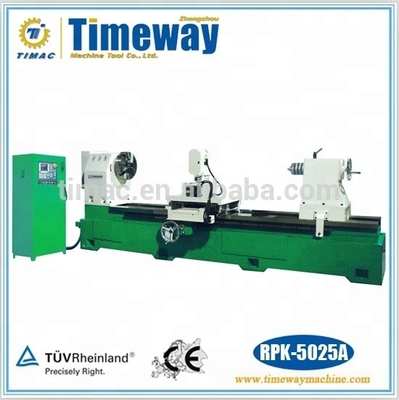

MT 5 Perforación por husillo de 58 mm Torno CNC especializado para taladro y grabado de rodillos
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Número de modelo: | RPK-5025 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $100,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paleta de madera o estuche de madera |
| Capacidad de la fuente: | 300 sistemas/sistemas por Año |
|
Información detallada |
|||
| El tipo: | En el plano horizontal | Duración máxima de la pieza de trabajo (mm): | 2500 |
|---|---|---|---|
| Estructura: | Torno de la cama plana | Capacidad de mecanizado: | Trabajo pesado |
| Max. Weight del objeto (kilogramos): | 150 KILOGRAMOS | Ancho de la cama (mm): | 700 milímetros |
| Potencia del motor del husillo ((kW): | 7 kilovatios | No. de herraduras: | No casado |
| Número de ejes: | 4 | El número de unidades de la unidad de ensayo: | 500 MM |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | Las demás: | Precisión de posicionamiento (mm): | ±0.002 |
| La capacidad de repetición (X/Y/Z) (mm): | ±0.002 | Dimensión ((L*W*H): | El tamaño de la superficie de la cubierta es igual o superior a: |
| Válvula de tensión: | 380 V 50 Hz | Sistema de control CNC: | Fanuc |
| Estaciones de postes de herramientas: | 8 | Peso (kg): | 5580 |
| Garantización: | 1 año | Puntos de venta clave: | Precio competitivo |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | CNC o no: | Las máquinas de CNC |
| Sistema de control: | Sistema del CNC de Siemens | Max. Length del objeto: | Con una anchura de 25 mm |
| Las partidas de las máquinas y aparatos para la fabricación de máquinas y aparatos: | MT5 | Velocidad máxima del husillo de la cabeza de fresado del volante: | 550RPM |
| Velocidad máxima del eje giratorio: | 2850rpm | Min. de la unidad de longitud del pienso: | 0.001 mm |
| Max. Swing Diameter: | 500 mm | Peso neto: | 5580 kg |
| Motor de la bomba de refrigerante: | 120 W | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 58 | Ubicación de la sala de exposición: | Egipto, Canadá, Alemania, Brasil, México, Chile, Argelia, Sudáfrica |
| Tipo de comercialización: | Producto caliente 2019 | Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación, otros |
| Componentes básicos: | Motor, otros | Duración máxima girada (mm): | 2500 |
| Año: | 2022 | Velocidad máxima del eje (rpm): | 11 rpm |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
1. Con este rotulador CNC notching y rotulador de marca RPK-5025, no hay necesidad de grabar
El logotipo y la especificación de EDM ya no. No se preocupe por la rotura del carburo que es causada por el proceso de marcado EDM muy a menudo. Ahora, se hace por una cabeza giratoria especialmente diseñada fácil y con precisión.Ahorre mucho tiempo y dinero en inversiones en electrodos de EDM..
2. Todos los estándares internacionales de barras de costillas laminadas pueden ser realizados por esta máquina. No solo las muescas de media luna de China de GB1499.2-2007, sino también todos los estándares internacionales como ISO6935-2, JIS G3112,Las demás partidas, BS 4449, BS 4461, ANSI, etc. Es la máquina de muesca única, que puede producir las muescas de estándar REAL JIS y internacional. No es similar a JIS de la base estándar GB de China.
3Muchos tipos de materiales de rodillo pueden ser notados y marcados fácilmente, como el rodillo de hierro fundido de alto Ni-Cr, el rodillo de acero HS y el anillo de rodillo de carburo de tungsteno.
4. Sólo unos 10 minutos de muesca se puede hacer para un ciclo de tamaño de barra Φ20 mm en el diámetro. Φ340 mm de alto rollo de hierro fundido Ni-Cr.
5Cualquier número, letra, símbolo y logotipo puede grabarse libremente en el rollo.Este diseño especial redujo la intensidad de trabajo de la cabeza de fresado cortador de mosca y mantener una larga vida de servicio para el clienteMucho mejor que la de una unidad combinada con muescas y grabados.
6El famoso controlador CNC Siemens SINUMERIK 808D garantiza una calidad fiable y de larga duración.
7. Japón YASKAWA servomotores garantizan un funcionamiento potente para la muesca y el grabado. Se ha demostrado que es el mejor para la máquina de muesca. Ninguno es superior en este campo.
8Servomotor independiente para los cuatro ejes.
9. Tres ejes que funcionan simultáneamente.
10La patente de la cabeza de fresado del cortador de mosca garantiza la gran precisión de las muescas en las dimensiones (profundidad de la costilla, grosor y ángulo de conducción).Es particularmente importante cuando se realiza en anillos de carburo de tungsteno y rollos compuestos.
El logotipo y la especificación de EDM ya no. No se preocupe por la rotura del carburo que es causada por el proceso de marcado EDM muy a menudo. Ahora, se hace por una cabeza giratoria especialmente diseñada fácil y con precisión.Ahorre mucho tiempo y dinero en inversiones en electrodos de EDM..
2. Todos los estándares internacionales de barras de costillas laminadas pueden ser realizados por esta máquina. No solo las muescas de media luna de China de GB1499.2-2007, sino también todos los estándares internacionales como ISO6935-2, JIS G3112,Las demás partidas, BS 4449, BS 4461, ANSI, etc. Es la máquina de muesca única, que puede producir las muescas de estándar REAL JIS y internacional. No es similar a JIS de la base estándar GB de China.
3Muchos tipos de materiales de rodillo pueden ser notados y marcados fácilmente, como el rodillo de hierro fundido de alto Ni-Cr, el rodillo de acero HS y el anillo de rodillo de carburo de tungsteno.
4. Sólo unos 10 minutos de muesca se puede hacer para un ciclo de tamaño de barra Φ20 mm en el diámetro. Φ340 mm de alto rollo de hierro fundido Ni-Cr.
5Cualquier número, letra, símbolo y logotipo puede grabarse libremente en el rollo.Este diseño especial redujo la intensidad de trabajo de la cabeza de fresado cortador de mosca y mantener una larga vida de servicio para el clienteMucho mejor que la de una unidad combinada con muescas y grabados.
6El famoso controlador CNC Siemens SINUMERIK 808D garantiza una calidad fiable y de larga duración.
7. Japón YASKAWA servomotores garantizan un funcionamiento potente para la muesca y el grabado. Se ha demostrado que es el mejor para la máquina de muesca. Ninguno es superior en este campo.
8Servomotor independiente para los cuatro ejes.
9. Tres ejes que funcionan simultáneamente.
10La patente de la cabeza de fresado del cortador de mosca garantiza la gran precisión de las muescas en las dimensiones (profundidad de la costilla, grosor y ángulo de conducción).Es particularmente importante cuando se realiza en anillos de carburo de tungsteno y rollos compuestos.

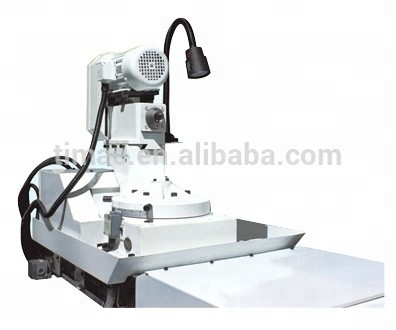

11. Fácil de cambiar de muesca a grabado por la cabeza de fresado de mosca y cabeza de grabado giratorio diseñados de manera única que se montaron en un lado.Evitar la colisión de la carga de rodillo y no más dolor de cabeza para el desmontaje de arbor cortador de moscaNo hay necesidad de ajustar la cabeza giratoria y reiniciar la herramienta para el grabado que se opera en la máquina de serie.
12Las formas cuadradas entre la silla y el delantal ofrecen un soporte de rigidez para la muesca y el grabado.Las rigideces redujeron mucha vibración de muesca y ayudan a lograr un buen acabado de corte. (No se puede encontrar en esta máquina ninguna forma de cola de paloma débil, forma de triángulo y forma de guía de rodillos de arco) una pieza de herramienta de corte es capaz de hacer toda la muesca para un rollo.Se ahorrará mucho en el costo de la herramienta y en el tiempo de afilado de la misma.
13. La caja de turcita-B proporciona un movimiento fuerte y suave para el mecanizado de alta precisión. Resolvió el problema de debilidad de la cola de paloma y la forma de rodillo de arco que puede encontrar en nuestra máquina de primera generación.
14Los tornillos de bolas de precisión aseguran la transmisión para un posicionamiento preciso y un funcionamiento automático sin problemas.
15. bomba de lubricación automática centralizada controlada por sistema CNC para garantizar la lubricación perfecta para todas las formas de guía automáticamente.No hay riesgo de daños por falta de lubricación por la bomba de lubricación manual de un solo disparo en otra máquina similar.
16. El cambio de calor de la industria aire-enfriamiento y anti-polvo gran gabinete eléctrico garantizado largo tiempo y trabajo estable.Asia meridional y ÁfricaA partir de ahora, no se quejará más del control CNC de tipo brazo que sufre de humedad, polvo de acero y vibraciones de corte.
17El tipo de rodillo fuerte de reposo estable ofrece un soporte perfecto para rodar pesado.
18. Las muescas viejas en el rollo se pueden renovar directamente por esta máquina alrededor de 3 veces. No es necesario para girar cortado viejos surcos de rollo como de costumbre.Esta máquina le ayudará a ahorrar mucho tiempo y dinero.
19. Disponible para su elección ahora el equipo de herramientas de corte C/W diseñado especialmente. Puede afilar las herramientas de corte en su tienda en cualquier momento.
20. Fácil de aprender: profesional SIEMENS CNC con fácil de usar el software de hacer su trabajo fácil.
12Las formas cuadradas entre la silla y el delantal ofrecen un soporte de rigidez para la muesca y el grabado.Las rigideces redujeron mucha vibración de muesca y ayudan a lograr un buen acabado de corte. (No se puede encontrar en esta máquina ninguna forma de cola de paloma débil, forma de triángulo y forma de guía de rodillos de arco) una pieza de herramienta de corte es capaz de hacer toda la muesca para un rollo.Se ahorrará mucho en el costo de la herramienta y en el tiempo de afilado de la misma.
13. La caja de turcita-B proporciona un movimiento fuerte y suave para el mecanizado de alta precisión. Resolvió el problema de debilidad de la cola de paloma y la forma de rodillo de arco que puede encontrar en nuestra máquina de primera generación.
14Los tornillos de bolas de precisión aseguran la transmisión para un posicionamiento preciso y un funcionamiento automático sin problemas.
15. bomba de lubricación automática centralizada controlada por sistema CNC para garantizar la lubricación perfecta para todas las formas de guía automáticamente.No hay riesgo de daños por falta de lubricación por la bomba de lubricación manual de un solo disparo en otra máquina similar.
16. El cambio de calor de la industria aire-enfriamiento y anti-polvo gran gabinete eléctrico garantizado largo tiempo y trabajo estable.Asia meridional y ÁfricaA partir de ahora, no se quejará más del control CNC de tipo brazo que sufre de humedad, polvo de acero y vibraciones de corte.
17El tipo de rodillo fuerte de reposo estable ofrece un soporte perfecto para rodar pesado.
18. Las muescas viejas en el rollo se pueden renovar directamente por esta máquina alrededor de 3 veces. No es necesario para girar cortado viejos surcos de rollo como de costumbre.Esta máquina le ayudará a ahorrar mucho tiempo y dinero.
19. Disponible para su elección ahora el equipo de herramientas de corte C/W diseñado especialmente. Puede afilar las herramientas de corte en su tienda en cualquier momento.
20. Fácil de aprender: profesional SIEMENS CNC con fácil de usar el software de hacer su trabajo fácil.
21El equipo de soporte técnico experimentado está siempre listo para apoyarlo para la formación de operación y programación.
Especificación | Unidad | RPK-5025 |
Diámetro máximo de la pieza | En el caso de los | Φ500 |
Duración máxima de la pieza de trabajo | En el caso de los | Φ2500 |
Apto para especificaciones de acero de tornillo | En el caso de los | Se aplicará el procedimiento siguiente: |
Encasillado por rollo | Cuanto sea necesario. | |
Ángulo de muesca | Libre elección | |
Sin costillas | Libre elección | |
Unidad mínima de alimentación | En el caso de los | 0.001 |
Unidad mínima de alimentación | ¿ Qué pasa? | 0.001 |
Velocidad máxima del husillo de la cabeza de fresado de corte de volante | rpm | 550 |
Velocidad máxima del eje de la cabeza de fresado giratorio | rpm | 2850 |
Las partidas de las máquinas y aparatos para la fabricación de máquinas y aparatos | MT5 | |
Cuchillo de cabeza (cuchillo de mandíbula) | En el caso de los | Φ400 |
Motor de cabeza giratoria | El peso | 1.1 |
Velocidad de alimentación giratoria de la pieza de trabajo | tiempo de trabajo | 50 a 600 |
Velocidad de alimentación rápida de la pieza de trabajo | tiempo de trabajo | 4000 |
Velocidad de giro de la cabeza giratoria | tiempo de trabajo | 40 a 600 |
Motor de la bomba de refrigerante | - ¿ Qué? | 120 |
Sistema de control CNC (control de 4 ejes y movimiento simultáneo de 3 ejes) | Las demás: | |
Potencia del sistema de control CNC | V/HZ | El precio de venta |
El motor servo de eje X (eje del cortador de volante) | El peso | 4.4 |
Servomotor de eje Y (eje de rodadura) | El peso | 1.3 |
El motor de servo (eje de alimentación) de los ejes Z | El peso | 3 |
Servomotor de eje C (eje giratorio) | El peso | 1.3 |
Torque de salida del servomotor ((ejes X, eje del cortador volante) | N.m. | 28.4 |
Torque de salida del servomotor (eje Y, eje de rodamiento) | N.m. | 8.34 |
Torque de salida del servomotor (eje Z, eje de alimentación) | N.m. | 8.34 |
Torque de salida del servomotor (eje C, eje giratorio) | N.m. | 28.4 |
Tamaño de embalaje de la máquina | En el caso de los | 4300*1750*1800 |
Tamaño de embalaje del armario eléctrico | En el caso de los | 1000*800*1800 |
Peso neto | En kg | 5580 |
