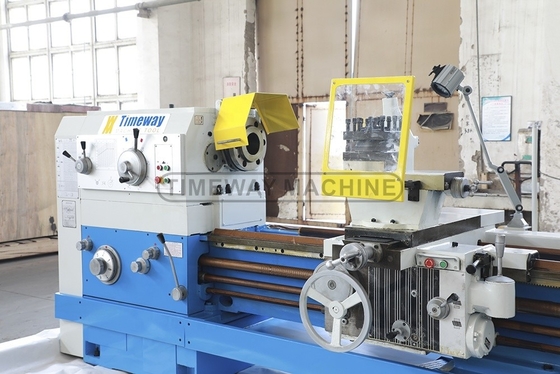

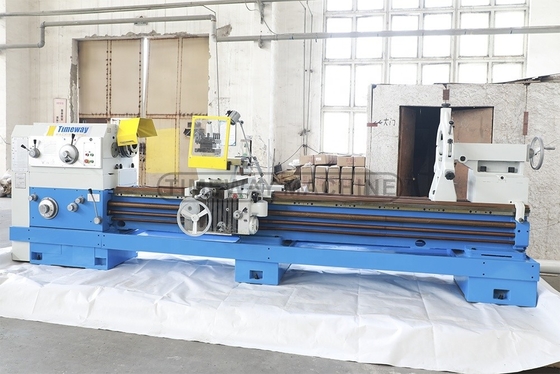

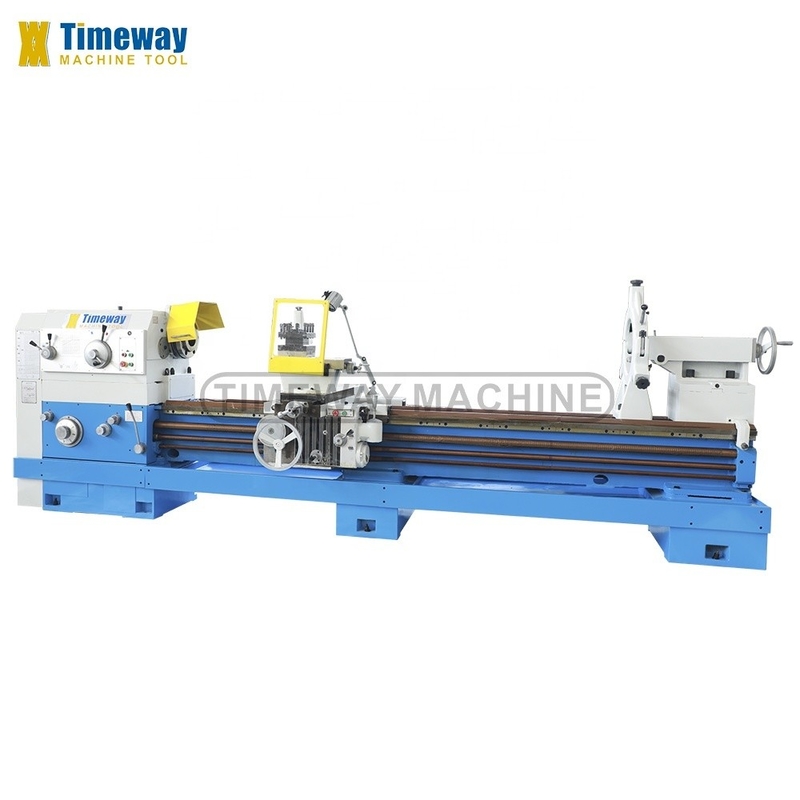

Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas

Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas

Datos del producto:

Lugar de origen: Henan, China
Nombre de la marca: Timac
Número de modelo: El número de unidades de producción es el siguiente:

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: $30,000.00/sets 1-4 sets
Detalles de empaquetado: Casillas de madera (fumigadas)
Capacidad de la fuente: 200 juegos/juegos por mes
Mejor precio Contacto

Información detallada
Duración máxima de la pieza de trabajo (mm): 10000 Rango de velocidad del husillo (rpm): 6 - 800 rpm
Capacidad de mecanizado: Trabajo pesado Ancho de la cama (mm): 550
El tipo: En el plano horizontal Potencia del motor del husillo ((kW): 11
Válvula de tensión: personalizado Dimensión ((L*W*H): Como modelo de torno
Peso (kg): 5 000 kg Garantización: 1 año
Puntos de venta clave: Alta precisión Tipo de comercialización: Producto ordinario
Informe de ensayo de la máquina: Proveedor Inspección de salida por vídeo: Proveedor
Garantía de los componentes centrales: 1 año Estructura: Tipo horizontal
Oscilación sobre diapositiva cruzada: Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo. Duración de la pieza de trabajo: 9850m m
Diámetro interior de eje: 100 mm En el caso de las máquinas de la categoría 84: Métrica 120
Peso de la pieza de trabajo: 2000 KG El tailstock taper: Mt5
Viajes de plumas de cola: 250 mm Max. Swing Diameter: 630/800/940 mm
Capacidad de carga: 2000 KG Condición: Nuevo
Las condiciones de las condiciones de ensayo se especifican en el anexo I.: 100 Industrias aplicables: Talleres de reparación de maquinaria, plantas de fabricación
Ubicación de la sala de exposición: Canadá, Estados Unidos, Italia, Francia, Alemania, México, Rusia, España, Sudáfrica, Australia Componentes básicos: Las demás máquinas y aparatos para la fabricación de productos del capítulo 85
Duración máxima girada (mm): Las demás: Año: 2020
Puerto: Puerto de Tianin o puerto de Qingdao

Descripción de producto

Descripción de los productos
2 toneladas de carga de la industria del metal Torno de trabajo pesado Torno horizontal
(AL-630B, AL-800B y AL-940B)
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 0

Características:

1- Estructura madura: La máquina herramienta es un trabajo sólido, fuerte en rigidez, de alta potencia, de amplio rango de velocidad y capaz de
corte de alta velocidad y de gran alcance.

2. Rendimiento estable: Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.

3. cama de alta rigidez: la cama está hecha de cama estructural fundida. Las costillas internas tienen una disposición razonable y una alta rigidez, y
el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia; en la superficie de guía deslizante, se adopta la tecnología de placa de guía antiarrastre,y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la aparición de arrastre a baja velocidad.

4. Alta rigidez y eje de alta precisión: El rodamiento del eje de la máquina adopta productos de marcas famosas.La caja del husillo adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husilloPara reducir la deformación térmica, el cabezal se lubrica con un ciclo de baño de aceite.Mejorar la precisión y aumentar la rigidezLos engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.deformación térmica reducida y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.

5. cama plana de alta resistencia a la torsión, hierro fundido de alta calidad cuidadosamente fabricado, y inducción en la superficie del carril
Tratamiento de precisión, mediante los carrilos conductores de PTFE pegajosos y raspado de precisión a mano.

6. Adopta la estructura de cama de tipo dividido, la superficie del carril de guía adopta doble V-carril plano, ancho de cama de 550 mm y la capacidad de soporte puede ser de hasta 2000kg.
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 1
Cuchillo de 3 mandíbulas
Cuatro mandíbulas con mandíbula independiente
Reposo constante (más de 2 m de longitud)
Placa de la cara
Seguir el reposo (más de 2 m de longitud)
Indicador digital de 2 o 3 ejes
Muebles de movimiento manual
Cuidado con Chuck.
Centro muerto de la cola
Protector de postes de herramientas
Puesto de herramientas de 4 estaciones
Cubierta de chuck
Sistema de refrigeración
Protección trasera contra salpicaduras
Lámpara de trabajo
Punto de cambio rápido de herramientas
Caja de herramientas y herramientas
Manual de funcionamiento
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 2
Especificación
Unidad
Las condiciones de los productos:
Las condiciones de los productos
Las condiciones de los productos:
Max. Muévete por la cama.
En el caso de los
630
800
940
Max. girar sobre el deslizamiento cruzado
En el caso de los
350
520
660
Distancia entre centros
En el caso de los
El importe de las ayudas se calculará en función de los siguientes tipos de interés:
Duración máxima de giro
En el caso de los
Se trata de un proyecto de investigación y desarrollo de tecnología de la información.
Máximo. girar sobre el hueco (opcional)
En el caso de los
830
1000
1140
Duración de la brecha (opcional)
En el caso de los
300
300
300
Ancho del lecho
En el caso de los
550
550
550
Capacidad de carga
En kg
2000
2000
2000
Noche de husillo
-
C11
C11
C11
El ancho del husillo
En el caso de los
100
100
100
De las partidas 1 a 5
-
Métrica 120
Métrica 120
Métrica 120
Rango de velocidad del husillo
rpm
7.5 a 1000
Entre 6 y 800
Entre 6 y 800
Paso de velocidad del husillo
las etapas
18
18
18
Rango de alimentación longitudinal
mm/r
0.1-24.32 (64)
0.1-24.32 (64)
0.1-24.32 (64)
Rango de alimentación cruzada
mm/r
0.05 a 12.16 (64)
0.05 a 12.16 (64)
0.05 a 12.16 (64)
El lanzamiento del tornillo de dirección
En el caso de los
12
12
12
Rango de hilos métricos (tipos)
En el caso de los
1 a 240 (50)
1 a 240 (50)
1 a 240 (50)
Rango de hilos de pulgadas (tipos)
El TPI
14 a 16 (26)
14 a 16 (26)
14 a 16 (26)
Rango de hilos de módulo (tipos)
En el caso de los
0.5 a 120 (53)
0.5 a 120 (53)
0.5 a 120 (53)
Rango de hilos de diámetro (tipos)
DP
28-1 (24)
28-1 (24)
28-1 (24)
Velocidad de alimentación rápida
Se aplican las siguientes medidas:
4000
4000
4000
Viajes en tobogán cruzado
En el caso de los
440
540
570
Viaje de la diapositiva superior
En el caso de los
200
200
200
Tamaño de la sección de la herramienta
En el caso de los
32x32
32x32
32x32
Diámetro de la pluma de la cola
En el caso de los
100
100
100
Viajes de plumas de cola
En el caso de los
250
250
250
Cuello de pluma
-
MT5
MT5
MT5
Potencia del motor principal
El peso
11
11
11
Duración de la máquina
En el caso de los
En el caso de las empresas de servicios de telecomunicaciones, el número de unidades de producción de las mismas debe ser igual o superior a:
Ancho de la máquina
En el caso de los
1393
1473
1430
Altura de la máquina
En el caso de los
1537
1622
1690
Detalles de la máquina
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 3
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 4
¿Por qué no lo haces?

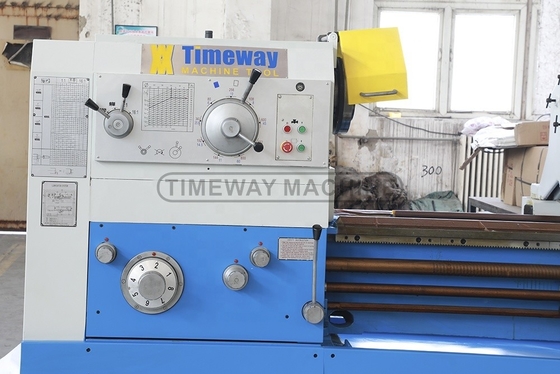

Caja de huso y caja de alimentación y carro:

¿Qué es esto?El torno de lecho abierto puede aumentar la velocidad del husillo y la velocidad de alimentación de varios pasos mediante manijas de cambio.
¿Qué es esto?El torno horizontal puede cortar varios tipos de hilos.
¿Qué es esto?Cama plana de alta resistencia a la torsión, hierro fundido de alta calidad cuidadosamente fabricado, rieles conductores de PTFE pegajosos y precisión
raspado a mano
¿Por qué no lo haces?

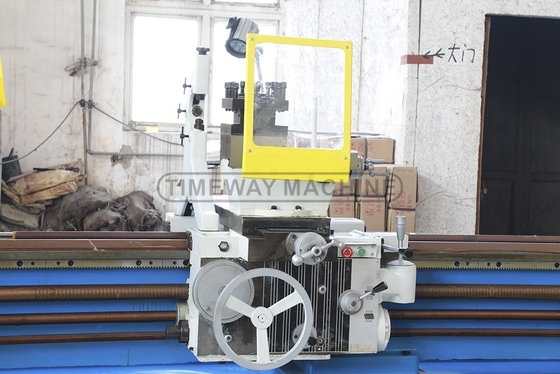

Punto de herramientas:

¿Qué es esto?El poste de herramienta manual de 4 estaciones viene de serie, tiene una fuerte fuerza de sujeción y una alta rigidez.
¿Qué es esto?El protector para el poste de herramientas es opcional, cumple con la norma CE.
¿Qué es esto?El reposo de seguimiento es adecuado para girar barras de longitud delgada, reducir eficazmente el desbordamiento de la barra giratoria,

Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 5
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 6
¿Por qué no lo haces?
Cabeza de molienda:

¿Qué es esto?La cabeza de molienda se puede elegir para moler la superficie cilíndrica, mejorando efectivamente la rugosidad superficial de la pieza de trabajo.
¿Por qué no lo haces?

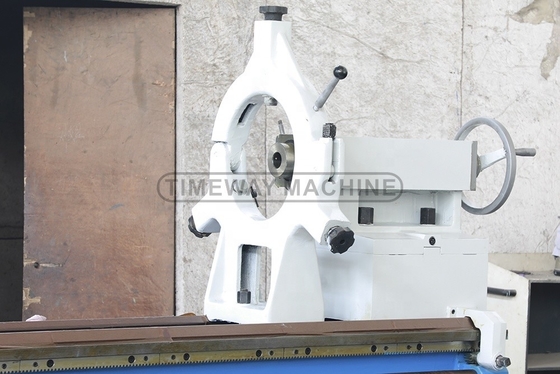

Cuello y reposo constante:
¿Qué es esto?El reposo constante es estándar para el torno de más de 2 metros de longitud.
¿Qué es esto?El movimiento manual del material de cola puede reducir la intensidad de trabajo de los trabajadores.
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 7
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 8
Cabina eléctrica y motor principal:

¿Qué es esto?El gabinete eléctrico adopta componentes eléctricos de marcas famosas con marca CE.
¿Qué es esto?El motor principal del torno de metal está instalado dentro de la cama, fuerte par.
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 9
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 10

Superficie de giro exterior

Después de que la máquina cumple con toda la precisión geométrica, vamos a probar la barra en el torno horizontal, y comprobar la precisión de procesamiento real (redondez y cilindricidad).
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 11

Superficie de giro del extremo

Después de que todos los tornos están haciendo todas las pruebas de precisión geométrica, también mecanizado las partes del disco, y comprobar la verticalidad de la diapositiva cruzada.

Listo para el envío:

El torno horizontal de la serie adopta una caja de madera fumigada estándar, que cumple con las normas internacionales de exportación.
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 12
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 12
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 14
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 15
¿Por qué elegirnos?
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 16
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 17
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 18
Máquina de tornos horizontales de trabajo pesado para la industria del metal de carga de 2 toneladas 19
Interferómetro láser Renishaw (sólo para torno CNC horizontal):
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
