Máquinas de torsión paralelo de tipo grande de oscilación horizontal de 1800 mm para el diseño de salas de herramientas
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | Timac, TIMEWAY |
| Certificación: | ISO9001, CE |
| Número de modelo: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $150,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Casillas de madera (fumigadas) |
| Capacidad de la fuente: | 100 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 8000 | Rango de velocidad del husillo (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 970 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 22 |
| Válvula de tensión: | Como petición del cliente | Dimensión ((L*W*H): | Las mediciones de la longitud de la banda son las siguientes: |
| Peso (kg): | 21500 kilogramos | Garantización: | 1 año |
| Puntos de venta clave: | Alta precisión | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Color del torno: | No se puede optar |
| Peso máximo de la pieza de trabajo: | 10 o 12 toneladas | Función del torno: | Cortar piezas grandes |
| Diámetro máximo de mecanizado de la pieza de trabajo: | Las demás: | Diámetro máximo de mecanizado entre centros: | 1410m m |
| Fuerza de mecanizado: | 45000N | Trazo longitudinal: | 8000m m |
| Trazo cruzado: | 800 mm | Golpe en la parte superior de la torre: | 300 mm |
| Diámetro de la pluma de la cola: | Las demás: | Servicio postventa: | Apoyo en línea, apoyo técnico por vídeo |
| Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea, piezas de repuesto, servicio de mantenimiento y reparación | Ubicación del servicio local: | Canadá, Reino Unido, Estados Unidos, Francia, Alemania, Brasil, Indonesia, México, Rusia, Australia, |
| Condición: | Nuevo | Industrias aplicables: | Tiendas de prendas de vestir, tiendas de materiales de construcción, tiendas de reparación de maquin |
| Ubicación de la sala de exposición: | Canadá, Reino Unido, Estados Unidos, Francia, Alemania, Brasil, Indonesia, Rusia, Rumanía, Sudáfrica | Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Duración máxima girada (mm): | 7800 milímetros | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | m'm 130 |
| Año: | 2021 | Puerto: | Puerto de Tianjin o Shanghai |
Descripción de producto
| Fabricante 1800 mm giratorios de giro paralelo de tipo oscilante para sala de herramientas
¢ AL-1800Cx8000 ¢
|
| Accesorios estándar:
| Accesorios opcionales: |
|
|
|
| Parámetro técnico |
| Especificación | Unidad | Se trata de una serie de medidas de control. | Las condiciones de los productos | |
| Capacidad | Cuídate de la cama. | En el caso de los | 1600 | 1800 |
| Voltear el vagón | En el caso de los | 1210 | 1410 | |
| Duración máxima de la pieza de trabajo | En el caso de los | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||
| Duración máxima de giro | En el caso de los | Se trata de una serie de medidas que se aplican a las empresas de seguros de vida. | ||
| Torque máximo del husillo | N.m. | 12590 | ||
| Max. fuerza de corte | No | 45000 | ||
| Max. fuerza longitudinal | No | 18000 | ||
| Peso máximo de la pieza | En kg | 10 000 ((12 000) | ||
| El eje | Diagrama del eje a través del orificio | En el caso de los | 130 | |
| Agujero del husillo más afilado | - | Métrica 140 | ||
| Número de giros hacia adelante | Las especies | 21 especies | ||
| Número de giros hacia atrás | Las especies | 12 especies | ||
| Rango de velocidades del husillo | r/min | Adelante:3.15-315, hacia atrás:3.5-291 | ||
| Movimiento de alimentación | longitudinal y transversal | Las especies | 56 especies | |
| Rango de movimiento de la alimentación | En el caso de los | En longitud:0.1-12, transversal:0.05-6, deslizamiento superior:0.025-3 | ||
| Número de hilos métricos | Las especies | 44 especies | ||
| Rango del hilo métrico | En el caso de los | 1 a 120 | ||
| Número de hilos de pulgada | Las especies | 31 especies | ||
| Rango de hilo de pulgadas | El TPI | 28 de enero | ||
| Número de hilos del módulo | Las especies | 45 especies | ||
| Rango del hilo del módulo | En el caso de los | 0.5 a 60 | ||
| Número de dianas. | Las especies | 38 especies | ||
| Rango de diámetro. | DP | 1/2 a 56 años | ||
| Punto de herramientas | Tamaño del bastón de herramienta | En el caso de los | 45x45 | |
| Rango de oscilación del poste de la herramienta | ¿ Qué pasa? | ± 90° | ||
| Max. recorrido del transporte | En el caso de los | Las empresas de seguros de vida y de seguros de vida y de seguros de vida | ||
| Max. desplazamiento del deslizamiento transversal | En el caso de los | 650 | ||
| Max. desplazamiento del deslizamiento superior | En el caso de los | 300 | ||
| Rápido del poste de herramientas | Se aplican las siguientes medidas: | En longitud:3740, Transversal:1870, diapositiva superior:935 | ||
| Las aves de corral | Dias de plumas de cola | En el caso de los | 220 | |
| Viajes de las plumas de cola | En el caso de los | 300 | ||
| Agujas más afiladas de plumas de cola | - | MT6 el uso de la tecnología | ||
| Las demás | Potencia del motor principal | El peso | 22 | |
| Velocidad | r/min | 970 | ||
| Potencia del poste de herramientas | El peso | 1.5 | ||
| Dimensión general de la máquina
| Duración | En el caso de los | Se trata de una serie de productos que se fabrican en el interior de una fábrica de automóviles. | |
| Ancho | En el caso de los | 1995 | ||
| Alturas | En el caso de los | 2525 | 2665 | |
| Características: |
1Esta serie de torno de giro paralelo adopta 970 mm de ancho rectangular inducción endurecido y tierra caminos de guía de lecho, por lo que de excelente estabilidad, alta rigidez y con max. soporte 10tons entre los centros.
2El eje principal es de rodamiento de rodillos de precisión con estructura de apoyo de 3 puntos.
3Guía de montura con cinturón revestido de teflón, estructura giratoria de plumas de cola para minimizar la fricción y la generación de calor.
4Los tornos paralelas son adecuados para diversas operaciones de torneado, tales como el torneado de superficies cilíndricas externas e internas, caras de extremo, y el torneado de hilos métricos o de pulgadas.cuya longitud es igual o superior a 50 mm,, etc.
5El giro motorizado de las esguilas cortas cónicas podría hacerse por el deslizamiento superior de forma independiente, y el giro motorizado de las esguilas largas cónicas podría hacerse por el deslizamiento superior combinado con alimentación longitudinal.
6Además, los tornos de tipo pesado también pueden realizar procesos de perforación, trepanado y perforación, etc.
| Detalles de la máquina: |
| Cuadro de material de producción y de alimentación:
El torno de trabajo de metales puede obtener 33 pasos de velocidad del husillo (3,15-315rpm), un amplio rango de velocidad para cumplir con varios procesos diferentes. El torno puede girar múltiples hilos cambiando de engranaje en la caja de alimentación. |
| Cama y transporte:
Los rieles de cama endurecidos son molidos por una máquina de rectificación de guía de tipo pórtico de precisión importada, asegurando una alta rigidez y un movimiento estable. Los carriles de 970 mm de ancho garantizan una gran capacidad de carga (10 toneladas). |
| Las demás máquinas de la partida 84
El motor eléctrico de movimiento es estándar para el torno de trabajo de metales, reduce eficazmente la intersidad de la larbor del trabajador y realiza un posicionamiento rápido.
|
|
Accesorios:
Las máquinas de torneado manuales son estándar seguimiento de reposo y reposo constante para cortar piezas de pequeño diámetro. El soporte de rodillos opcional es adecuado para cargar piezas pesadas y grandes.
| |
| |

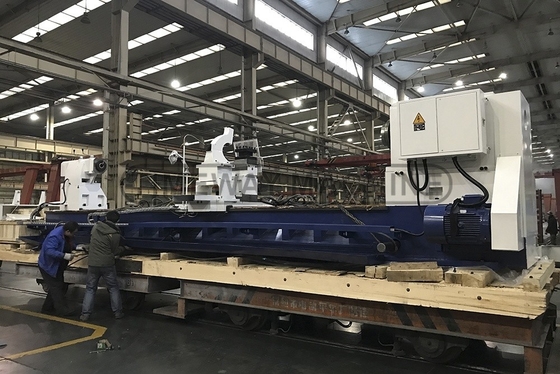

| Listo para el envío: |
