Datos del producto:

Lugar de origen: Henan, China
Nombre de la marca: TIMEWAY
Número de modelo: VLK800E

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: $50,000.00/sets 1-2 sets
Detalles de empaquetado: Casilla de madera (puede fumigarse)
Capacidad de la fuente: 150 juegos/juegos por mes
Mejor precio Contacto

Información detallada
El tipo: Válvulas de acoplamiento Duración máxima de la pieza de trabajo (mm): 800
Capacidad de mecanizado: Trabajo pesado Max. Weight del objeto (kilogramos): 2000
Ancho de la cama (mm): 1070mm Potencia del motor del husillo ((kW): 22
No. de herraduras: No casado Número de ejes: 2
El número de unidades de la unidad de ensayo: 570 milímetros En caso de que el vehículo no cumpla las condiciones siguientes:: 650 milímetros
Precisión de posicionamiento (mm): ± 001 La capacidad de repetición (X/Y/Z) (mm): ± 0008
Dimensión ((L*W*H): El tamaño de las piezas es de 4300 x 2380 x 4290 mm Válvula de tensión: Las demás:
Sistema de control CNC: Las demás: Estaciones de postes de herramientas: 4
Peso (kg): 8500 Garantización: 1 año
Puntos de venta clave: Alta productividad Informe de ensayo de la máquina: Proveedor
Inspección de salida por vídeo: Proveedor Garantía de los componentes centrales: 2 años
Max. Swing Diameter: Las demás: Max. Turning Diameter: 800 mm
Peso máximo y altura: 800 mm Paso de velocidad del husillo: 2 pasos, sin paso en el paso
Gamas de velocidad del eje: Entre 2 y 320 rpm tamaño de la mesa de trabajo: 800 mm
Capacidad de carga: 2000 KG Velocidad de alimentación en el eje X/Z: 0.1-500mm/min
Velocidad de alimentación rápida en el eje X/Z: Se aplican las siguientes medidas: Duración máxima de la pieza de trabajo: 800 mm
Condición: Nuevo Marca de Toolpost: Yantai China
Industrias aplicables: Talleres de reparación de maquinaria, plantas de fabricación Ubicación de la sala de exposición: Canadá, Estados Unidos, Italia, Francia, Alemania, Brasil, Perú, México, Rusia, España, Chile, Colom
Tipo de comercialización: Producto ordinario Año: 2021
Velocidad máxima del eje (rpm): Las demás partidas de los vehículos de motor Las condiciones de las condiciones de ensayo se especifican en el anexo I.: 150
Duración máxima girada (mm): 800 Componentes básicos: Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo
Puerto: Puertos de China

Descripción de producto

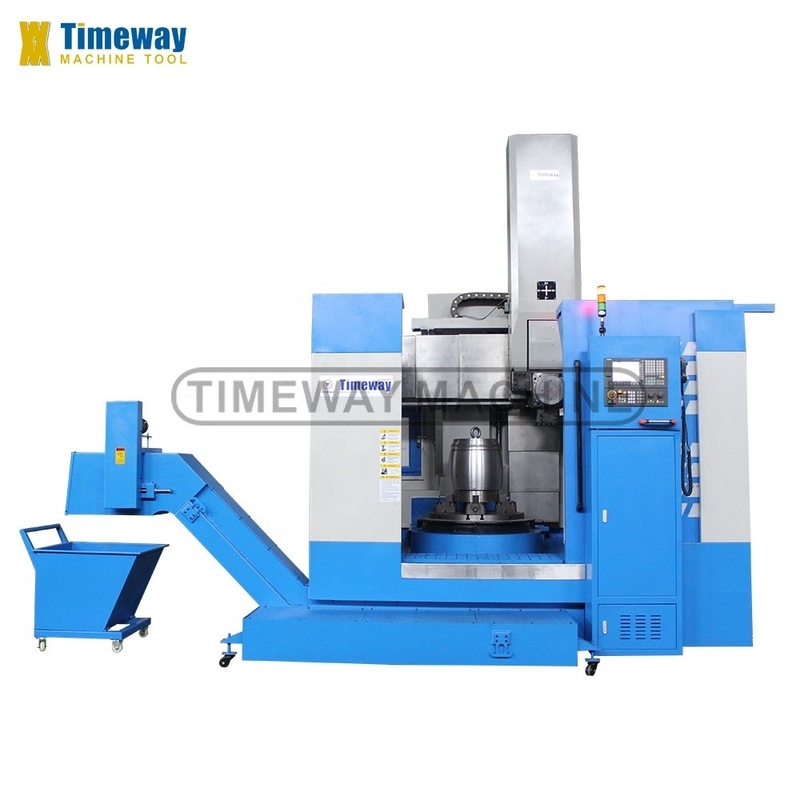

Tornos verticales CNC
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 0
Descripción de los productos
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 1
Sistema de lubricación automático, protector completamente cerrado, aire acondicionado, enfriador de aceite
SIEMENS 828D, FANUC 0i-TF, luminarias especiales
Especificaciones
Unidad
VLK800E
VLK1250E: el equipo de seguridad.
VLK1600E
VLK2000E
Diámetro máximo del columpio
En el caso de los
950
1250
1600
2000
Diámetro de giro máximo
En el caso de los
800
1250
1600
2000
Altura máxima de la pieza de trabajo
En el caso de los
800
1000
1000
1250
Peso máximo de la pieza
En kg
2000
5000
8000
12000
Potencia del motor principal
El peso
22
22
30
37
Diámetro de la mesa de trabajo
En el caso de los
800
1010
1400
1800
Torque máximo de la mesa de trabajo
Sección 2
10
17.5
25
32
Rango de velocidades de la mesa de trabajo
rpm
2 a 320
1.25-200. ¿Qué quieres decir?
1 a 160
4 a 125
Número de estación de herramientas
Pcs.
4
4
4
4
Sección del bastón de la herramienta de la herramienta giratoria externa
En el caso de los
32x40
32x40
32x40
32x40
Tipo de unidad
-
Eléctrico
Eléctrico
Eléctrico
Eléctrico
Tamaño del tornillo de bola en el eje X (dia. x anchura del tornillo)
En el caso de los
50x10
50x10
50x10
50x10
Tamaño del tornillo de bola del eje Z (dia. x ancho del tornillo)
En el caso de los
50x10
50x10
50x10
50x10
Viaje en el eje X
En el caso de los
-20 ~ 550
-20 ~ 800
-20 ~ 1030
-20 ~ 1150
Viaje en el eje Z
En el caso de los
650
650
800
800
Rango de alimentación ((X/Z)
En el caso de los
0.1 a 500
0.1 a 500
0.1 a 500
0.1 a 500
Velocidad de alimentación rápida
Se aplican las siguientes medidas:
2000
2000
2000
2000
Sistema CNC
-
Se trata de un producto de fabricación en la Unión Europea.
Se trata de un producto de fabricación en la Unión Europea.
Se trata de un producto de fabricación en la Unión Europea.
Se trata de un producto de fabricación en la Unión Europea.
Torque del servomotor ((X/Z)
N.m.
11/11
11/11
¿Qué es el amor? 15/11
¿Qué es el amor? 15/11
Capacidad de potencia
Qué
30
37
45
52
Peso neto de la máquina
En kg
8500
11000
14500
18500
Dimensión de la máquina (LxWxH)
en cm
Se trata de las siguientes:
478x257x440
Las demás partidas del anexo II
580 x 368 x 494
transportador de astillas
-
Tipo de cadena
Tipo de cadena
Tipo de cadena
Tipo de cadena
Estándar
-
Sistema de lubricación automático, protector completamente cerrado, aire acondicionado, enfriador de aceite
No es obligatorio
-
SIEMENS 828D, FANUC 0i-TF, luminarias especiales
Detalles de la máquina


1El torno vertical de una sola columna de la serie CNC está diseñado absorbiendo técnicas de diseño y fabricación modernas avanzadas y utilizando el método de diseño de optimización CAD.utilizando el último concepto de diseño y equipando con características avanzadas nacionales y extranjeras. 2. Realizar un fuerte corte en el rendimiento de la estructura, la carga de sobrepeso de la mesa de trabajo, la máquina de alta rigidez dinámica y estática, toda la seguridad del movimiento y la estabilidad,larga vida útil y alta eficiencia de procesamientoLa máquina es adecuada para herramientas de corte de acero y carburo de alta velocidad, piezas de trabajo de todos los metales ferrosos y no ferrosos y algunos materiales no metálicos. 4.La máquina puede completar el proceso de rugoso y terminar girando dentro y fuera del cilindroLa máquina se compone principalmente de una columna, una mesa de trabajo, una viga, un poste de herramienta vertical, una caja de cambios principal,Mecanismo de elevación de vigas, el mecanismo vertical de alimentación de las herramientas, el dispositivo de protección de la guía del haz, la caja completa de la máquina, el sistema eléctrico, el sistema hidráulico, el sistema de refrigeración, etc.

Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 2
¿Por qué no lo haces?
¿Qué es esto?La mesa de trabajo utiliza una estructura de husillo de tipo fijo integrada, de alta rigidez, alta precisión y corta,el husillo está equipado con un conjunto de rodamientos de bolas de empuje de alta precisión y un conjunto de rodamientos de rodillos cilíndricos cortos de doble fila. estructura compacta, al mismo tiempo soportan la carga radial, la carga axial y el momento de inclinación, y bajo la sobrecarga de deformación elástica es pequeña,Mejoró la precisión de rotación de la mesa de trabajo y la capacidad de carga.
¿Por qué no lo haces?
¿Qué es esto?Cuatro estaciones de herramientas eléctricas: alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable.mayor fuerza de sujeción.

Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 3
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 4
¿Por qué no lo haces?
¿Qué es esto?Los clientes pueden elegir entre FANUC, SIEMENS o KND, otros sistemas CNC.
¿Por qué no lo haces?
¿Qué es esto?De acuerdo con los requisitos especiales, toda la cubierta de la máquina, transportador de chips.
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 5
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 6

Prueba - redondez y cilindricidad:

Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.

Prueba - verticalidad:

Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.

Prueba de rugosidad:

Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 7
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 8
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 9

Prueba de giro de hilos:

Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 10
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 11
Tabla de trabajo de 800 mm y torno vertical CNC de anchura de cama de 1070 mm para el mecanizado de agujeros grandes 12

Partes de ensayo completas(sólo para torno CNC):

Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
