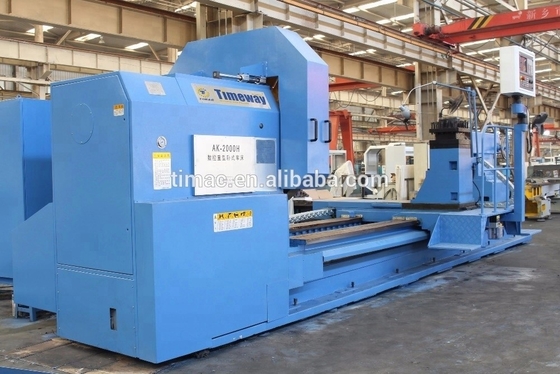

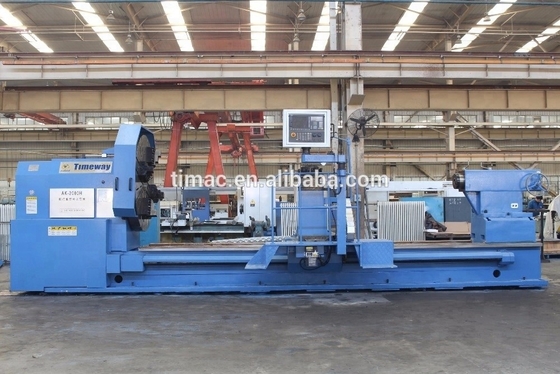

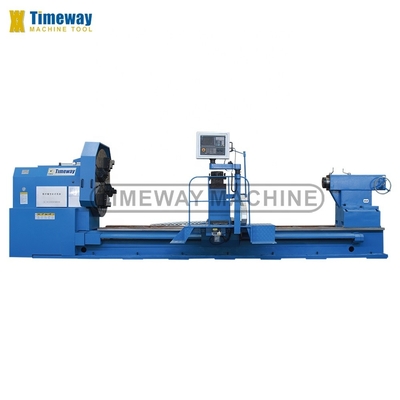

Sistema CNC SIEMENS Torno CNC gigante para el mecanizado de piezas de trabajo de hasta 5000 mm de longitud
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Certificación: | CE ISO |
| Número de modelo: | Es un AK-2000x5M. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $300,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 10 juegos/juegos por mes |
|
Información detallada |
|||
| El tipo: | En el plano horizontal | Duración máxima de la pieza de trabajo (mm): | 5000 |
|---|---|---|---|
| Estructura: | Torno de la cama plana | Capacidad de mecanizado: | Trabajo pesado |
| Max. Weight del objeto (kilogramos): | 16000 | Ancho de la cama (mm): | Cubierto |
| Potencia del motor del husillo ((kW): | 30 | No. de herraduras: | No casado |
| Número de ejes: | 2 | El número de unidades de la unidad de ensayo: | 850 milímetros |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | 5000 milímetros | Precisión de posicionamiento (mm): | ± 0015 |
| La capacidad de repetición (X/Y/Z) (mm): | ± 0008 | Dimensión ((L*W*H): | El tamaño de las piezas es de 8400x3200x2950 mm |
| Válvula de tensión: | Las demás: | Sistema de control CNC: | Las demás: |
| Estaciones de postes de herramientas: | 4 | Peso (kg): | 19400 |
| Garantización: | 1 año | Puntos de venta clave: | Alto nivel de la seguridad |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 2 años | CNC o no: | Las máquinas de CNC |
| Grado automático: | Automático | El color: | Opción personalizada |
| Tipo de guía del lecho: | Rectángulos dobles | Anchura de la cama: | Las demás: |
| Peso máximo de la pieza de trabajo: | 16000kg | Velocidad del eje: | 4 turnos, de 3 a 320 rpm |
| Diámetro interior de eje: | 100 mm | En el caso de las máquinas de la categoría 84: | Métrica 140 |
| Max. Swing Diameter: | Con una anchura igual o superior a 2000 mm | Servicio postventa: | Apoyo en línea, apoyo técnico por vídeo |
| Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea, piezas de repuesto, servicio de mantenimiento y reparación | Ubicación del servicio local: | Canadá, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Brasil, México, Rusia, España, Austr |
| Condición: | Nuevo | Marca de Toolpost: | YANTAI |
| Industrias aplicables: | Talleres de reparación de maquinaria, fábrica de alimentos y bebidas, imprenta, obras de construcció | Ubicación de la sala de exposición: | Canadá, Turquía, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Brasil, México, Rusia, Espa |
| Tipo de comercialización: | Producto ordinario | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 |
| Duración máxima girada (mm): | 4800 | Año: | 2021 |
| Componentes básicos: | Sistema del CNC de Siemens | Velocidad máxima del eje (rpm): | Las demás partidas |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
√ Sistema CNC de FANUC/GSK/SIEMENS √ Cuatro mandíbulas √ puesto de herramientas eléctricas de 4 estaciones √ lámpara de trabajo √ Sistema de refrigeración √ Generador de pulso manual (MPG) √ Centros muertos √ Pistola de aceite √ lámpara piloto √ Bomba de lubricación automática √ movimiento manual de la cola √ Herramientas y caja de herramientas √ Cuña y tornillos de nivelación √ Manual de operación (en inglés) | _ Descanso constante Sigue el resto _ Guardia semi-cerrada _ Estación de 6/8 puestos _ Centros en vivo _ Aire acondicionado _ transportador de chips |
Especificación | Unidad | El AK-1250 | El AK-1600 | El AK-1800 | El AK-2000 | |||
Max. Muévete por la cama. | En el caso de los | 1250 | 1600 | 1800 | 2000 | |||
Max... girar hacia el deslizamiento cruzado | En el caso de los | 900 | 1250 | 1450 | 1600 | |||
Distancia entre centros | En el caso de los | Se trata de las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. | ||||||
Duración máxima de giro | En el caso de los | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Ancho del lecho | En el caso de los | 1100 | 1100 | 1100 | 1100 | |||
Tamaño de la mandíbula (4 mandíbulas) | En el caso de los | 1250 | 1400 | 1400 | 1600 | |||
Capacidad de carga | toneladas | 16 (opción 20) | 16 (opción 20) | 16 (opción 20) | 16 (opción 20) | |||
Noche de husillo | En el caso de los | A2 a 15 | A2 a 15 | A2 a 15 | A2 a 15 | |||
El ancho del husillo | En el caso de los | 100 | 100 | 100 | 100 | |||
De las partidas 1 a 5 | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 | |||
Velocidad del husillo (hidráulico 4 pasos, sin pasos) | rpm | 3 a 320 | 3 a 320 | 3 a 250 | 3 a 250 | |||
Velocidad del husillo (manual) | rpm | Para adelante: 3.15-315 (21); para atrás: 3.5-291 (12) | ||||||
Max. fuerza de corte | No | 39200 | 39200 | 39200 | 39200 | |||
Velocidad de alimentación rápida en el eje X/Z | Se aplican las siguientes medidas: | Cuota de mercado | Cuota de mercado | Cuota de mercado | Cuota de mercado | |||
Transporte cruzado (X) | En el caso de los | 850 | 850 | 850 | 850 | |||
Tipo de postes de herramientas | - | V4 | V4 | V4 | V4 | |||
Tamaño del poste de herramienta | En el caso de los | El tamaño de la pantalla | El tamaño de la pantalla | El tamaño de la pantalla | El tamaño de la pantalla | |||
Fuerza máxima de alimentación (X) | No | 10875 | 10875 | 10875 | 10875 | |||
Tamaño de la sección de la herramienta | En el caso de los | 50 por 50 | 50 por 50 | 50 por 50 | 50 por 50 | |||
Diámetro de la pluma de la cola | En el caso de los | 260 | 260 | 260 | 260 | |||
Viajes de plumas de cola | En el caso de los | 300 | 300 | 300 | 300 | |||
Cuello de pluma | - | Métrica 80 | Métrica 80 | Métrica 80 | Métrica 80 | |||
Precisión de trabajo | - | IT7 | IT7 | IT7 | IT7 | |||
La rugosidad de la superficie | Mm | Ra 2,5 a 3.2 | Ra 2,5 a 3.2 | Ra 2,5 a 3.2 | Ra 2,5 a 3.2 | |||
Potencia del motor principal | El peso | 30 | 30 | 30 | 30 | |||
Peso de la máquina | En kg | Se trata de un proyecto de investigación y desarrollo. | ||||||
Duración de la máquina | En el caso de los | Se trata de un proyecto de investigación y desarrollo. | ||||||
Ancho de la máquina | En el caso de los | 3200 | 3200 | 3200 | 3200 | |||
Altura de la máquina | En el caso de los | 2220 | 2750 | 2850 | 2950 | |||
Detalles de la máquina

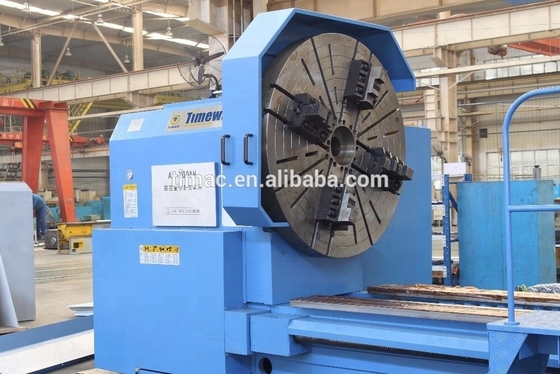

¿ Qué pasa?
- Un mandíbula independiente de 4 mandíbulas para sujetar piezas especiales.

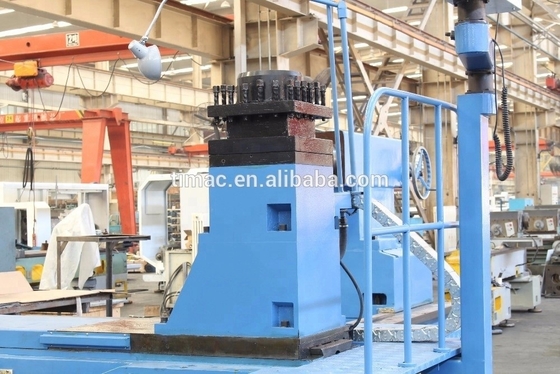

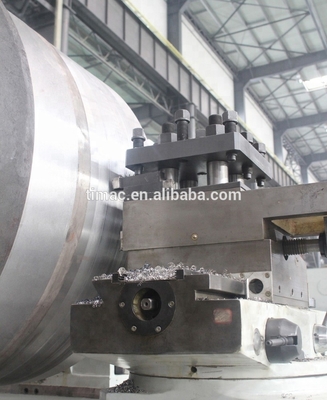

Torreta eléctrica de 4 estaciones:
- Adopta una torreta eléctrica de marca famosa, alta precisión de posicionamiento.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para su elección.
Las partes de los vehículos de las categorías M1 y M2
Funcionamiento flexible y sencillo, para reducir la intensidad del trabajo y aumentar el placer de operación.
Cabinet eléctrico de la norma CE:
Diseño eléctrico claro y ordenado;
Adopción de componentes eléctricos con norma CE.
Puma de lubricación automática:
Lubricar automáticamente e intermitentemente cada rieles guía para extender la vida útil de la máquina.
Torreta vertical de cuatro estaciones:
Estándar
Torreta vertical de 6 estaciones:
No es obligatorio
Torreta horizontal de 6 estaciones:
No es obligatorio
Prueba - redondez y cilindricidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.
Prueba - verticalidad:
Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.
Prueba de rugosidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Prueba de giro de hilos:
Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Partes de ensayo completas:
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
¿Por qué elegirnos?
Interferómetro láser Renishaw:
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
