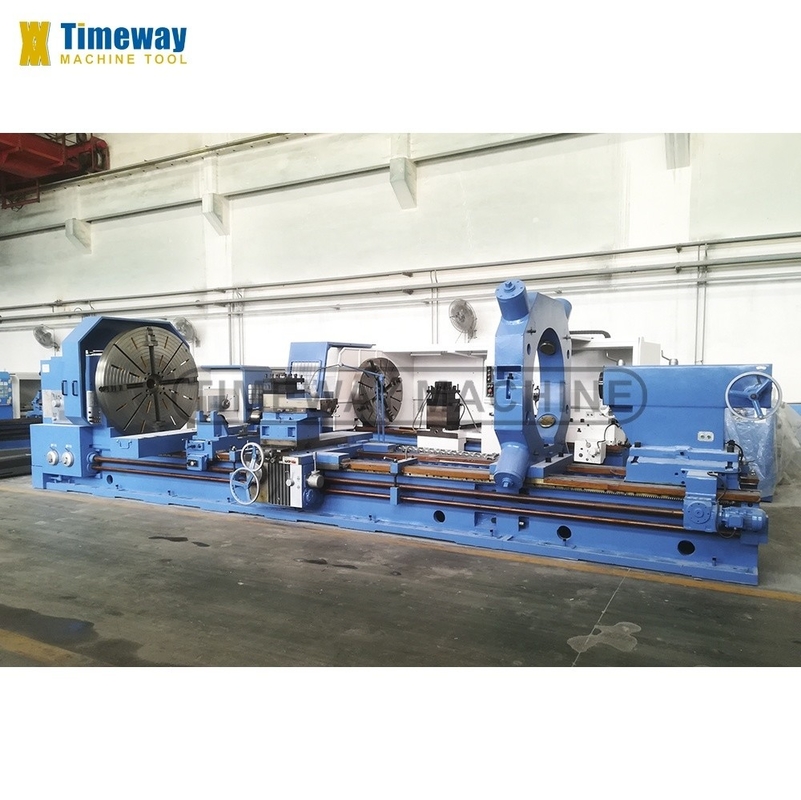

Máquina de torno universal para piezas pesadas Max. longitud girada 4800 mm Vida útil larga
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Certificación: | CE, ISO |
| Número de modelo: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $95,000.00/sets 1-2 sets |
| Detalles de empaquetado: | En cajas de madera contrachapada. |
| Capacidad de la fuente: | 20 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 5000 | Rango de velocidad del husillo (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1100 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 30 |
| Válvula de tensión: | a petición | Dimensión ((L*W*H): | Tamaño del objeto |
| Peso (kg): | 19000 kilogramos | Garantización: | 1 año |
| Puntos de venta clave: | Larga vida útil | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Dirección de la guía: | Tipo rectangular |
| Máquina que utiliza aceite: | Aceite de engranajes 32# o 46# | Sistema de cables de alimentación: | Sistema de tres fases y cuatro alambres |
| El color: | No se puede optar | Oscilación máximo sobre cama: | Las medidas de ensayo se aplicarán en el caso de los vehículos de motor. |
| Peso de la pieza: | 16/20 toneladas | En el caso de las máquinas de la categoría 84: | Métrica 140 |
| Velocidad de alimentación en el eje X: | 0.05-6 mm/r | Velocidad de alimentación en el eje Z: | 0.1-12 mm/r |
| Condición: | Nuevo | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 |
| Industrias aplicables: | Tiendas de ropa, tiendas de materiales de construcción, tiendas de reparación de maquinaria, planta | Ubicación de la sala de exposición: | Canadá, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Brasil, Perú, México, Rusia, España, |
| Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Duración máxima girada (mm): | Las demás: |
| Año: | 2021 | Puerto: | Puerto de China. |
Descripción de producto
| China Máquinas de tornos universales de gran tamaño para piezas pesadas ¢ AL-1250 ¢ ¢ AL-1600 ¢ ¢ Al-1800 ¢ ¢ AL-2000 ¢
|
Las máquinas de torno universal son adecuadas para el procesamiento de piezas de gran tamaño de piezas fundidas, aceros y metales no ferrosos.aburrimiento y anidación, y puede convertir en métrica varios hilos internos y externos, tales como pulgadas, módulo y diámetro.
| Accesorios estándar:
| Accesorios opcionales: |
|
|
|
| Parámetro técnico |
| Especificación | Unidad | Las demás: | Las demás: | Las demás: | El año 2000 |
| Max. Muévete por la cama. | En el caso de los | 1250 | 1600 | 1800 | 2000 |
| Max. girar sobre el deslizamiento cruzado | En el caso de los | 900 | 1250 | 1450 | 1650 |
| Distancia entre centros | En el caso de los | Se trata de las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. | |||
| Duración máxima de giro | En el caso de los | 2800/3800/4800/5800/7800/9800/11800/- | |||
| Ancho del lecho | En el caso de los | 1100 | 1100 | 1100 | 1100 |
| Capacidad de carga | toneladas | 16 | 16 | 16 | 16 |
| Noche de husillo | - | A2 a 15 | A2 a 15 | A2 a 15 | A2 a 15 |
| El ancho del husillo | En el caso de los | 100 | 100 | 100 | 100 |
| De las partidas 1 a 5 | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 |
| Rango de velocidad del husillo | rpm | Adelante: 3.15-315, hacia atrás: 3.5-291 | |||
| Paso de velocidad del husillo | las etapas | Adelante: 21, hacia atrás: 12 | |||
| Tipo de alimentación del eje X/Z | Las especies | 56 | 56 | 56 | 56 |
| Rango de alimentación | mm/r | En longitud:0.1-12; Cruz:0.05-6; el poste de herramientas superior: 0.025-3 | |||
| Rango de hilos métricos (tipos) | En el caso de los | 1 a 120 (44) | 1 a 120 (44) | 1 a 120 (44) | 1 a 120 (44) |
| Rango de hilos de pulgadas (tipos) | El TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Rango de hilos de módulo (tipos) | El MP | 0.5 a 60 (45) | 0.5 a 60 (45) | 0.5 a 60 (45) | 0.5 a 60 (45) |
| Rango de hilos de diámetro (tipos) | DP | Se trata de un producto de la familia de los cereales | Se trata de un producto de la familia de los cereales | Se trata de un producto de la familia de los cereales | Se trata de un producto de la familia de los cereales |
| Distancia desde el centro del husillo hasta la base de la herramienta | En el caso de los | 53 | 53 | 53 | 53 |
| Ángulo de giro del poste de herramienta | ¿ Qué pasa? | ± 90° | ± 90° | ± 90° | ± 90° |
| Viajes en tobogán cruzado | En el caso de los | 740 | 850 | 900 | 900 |
| Viaje de la diapositiva superior | En el caso de los | 360 | 360 | 360 | 360 |
| Tamaño de la sección de la herramienta | En el caso de los | 50 por 50 | 50 por 50 | 50 por 50 | 50 por 50 |
| Alimentación para el poste de herramientas por gar | En el caso de los | 0.05 | 0.05 | 0.05 | 0.05 |
| Diámetro de la pluma de la cola | En el caso de los | 260 | 260 | 260 | 260 |
| Viajes de plumas de cola | En el caso de los | 300 | 300 | 300 | 300 |
| Cuello de pluma | - | Métrica 80 | Métrica 80 | Métrica 80 | Métrica 80 |
| Potencia del motor principal | El peso | 30 | 30 | 30 | 30 |
| Duración de la máquina | En el caso de los | Se trata de un proyecto de investigación de la Comisión. | |||
| Ancho de la máquina | En el caso de los | 2058 | 2130 | 2330 | 2430 |
| Altura de la máquina | En el caso de los | 2200 | 2380 | 2480 | 2580 |
| Características: |
1.Estructura madura: la máquina de torneado paralela es un trabajo sólido, fuerte en rigidez, de alta potencia, de amplio rango de velocidad y capaz de cortar a alta velocidad y de gran alcance;el error de redondez no es superior a 0.015 mm, el error de grado del cilindro no será superior a 0,05 mm en la longitud de medición de 300 mm.
2.Cama muy rígida: La cama está hecha de cama estructural fundida. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de placa de guía antiarrastre y las características dinámicas, como el coeficiente de amortiguación de la fricción, están en un estado óptimo,evitando así la aparición de arrastramiento a baja velocidad.
3.Torno paralelo giganteEl uso de un equipo de conducción eléctrico para la conducción de los vehículos, que está equipado de forma estándar con un equipo de conducción eléctrico, reduce la intensidad de trabajo del operador y mejora la eficiencia del trabajo.
4.El torno de trabajo pesado se puede utilizar para cortar la superficie cónica corta del motor por el poste de herramientas superior, y la superficie cónica larga se puede girar por el poste de herramientas superior y la alimentación longitudinal.
5.Alta potencia, alta rigidez y un amplio rango de velocidades para un corte de alta velocidad y potente, rango de velocidades de 3,15-315 rpm con 33 velocidades.

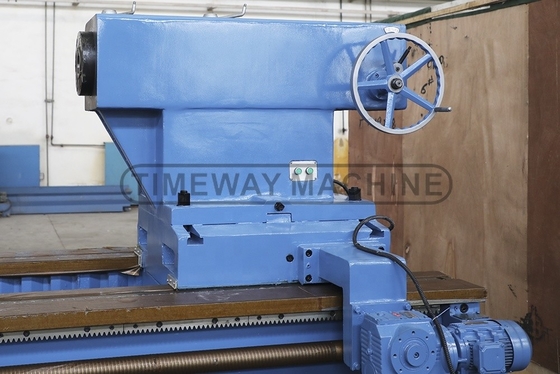

6.El torno paralelo de trabajo pesado es una máquina herramienta de trabajo pesado con una capacidad de carga máxima de 16 toneladas.ancho de la cama es de 1100 mm.
7.La pluma de cola es una estructura giratoria, que reduce el desgaste y el calor de los centros.
| Aceptación del cliente: |
| |
| |
| Detalles de la máquina: |

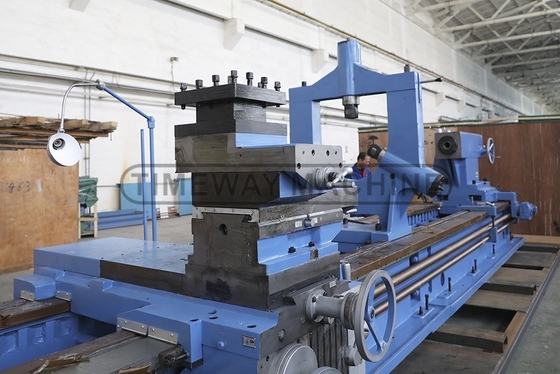

| Caja de husillo y transporte:

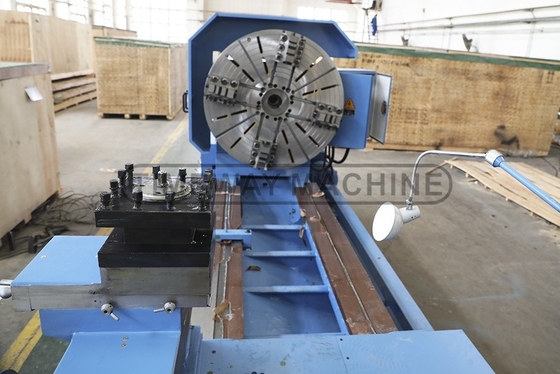

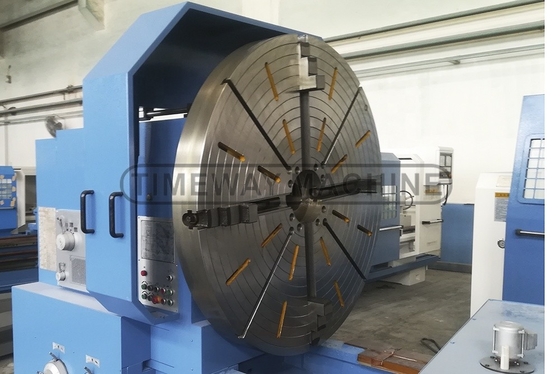

La nariz del husillo del torno paralelo es A2-15, estándar equipado con 4 mandíbulas de diámetro 1600mm.
La máquina de torno paralelo puede obtener 33 pasos de velocidad del eje a través de cambios de engranajes, asegurarse de que varios tipos de requisitos de procesamiento.
El carro del torno puede realizar el corte automático y la alimentación rápida en la dirección longitudinal, y terminar la alimentación mecánica para el poste de herramientas superior.
|
| Los rieles de guía:
El torno de corte adopta un ancho de rieles de 1100 mm y utiliza guías de tipo rectangular, gran capacidad de carga y mayor estabilidad. |
|
|
| Cabina eléctrica:
El gabinete eléctrico está instalado en la parte posterior del paralelo, es hermoso y conveniente de transportar. |
| Componentes eléctricos CE:
El gabinete eléctrico es conforme con el estándar CE, todos los componentes eléctricos adoptan marca famosa, los clientes también eligen la marca que les gusta.
| |
| Las partes de los vehículos de las categorías M1 y M2
El torneo paralelo estándar de trabajo pesado está equipado con material de rodadura eléctrico móvil, reduce la intensidad de trabajo de los operadores. |

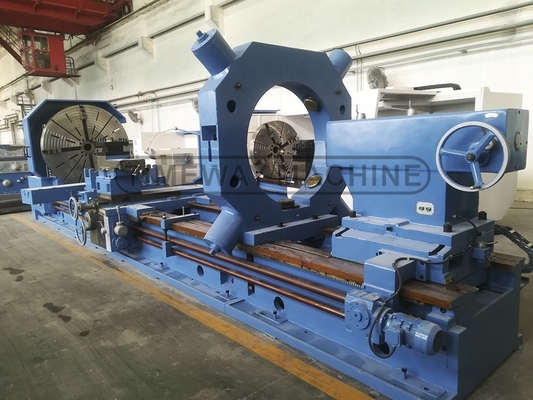

| Descanso constante:
Como configuración estándar, el reposo constante cumple con el corte de barras finas y largas, para garantizar la precisión del mecanizado. | |
| Apoyo para rodillos:
El soporte de rodillos se utiliza para cargar piezas pesadas y grandes, aumentar la capacidad de carga hasta 20 toneladas del torno paralelo. |
