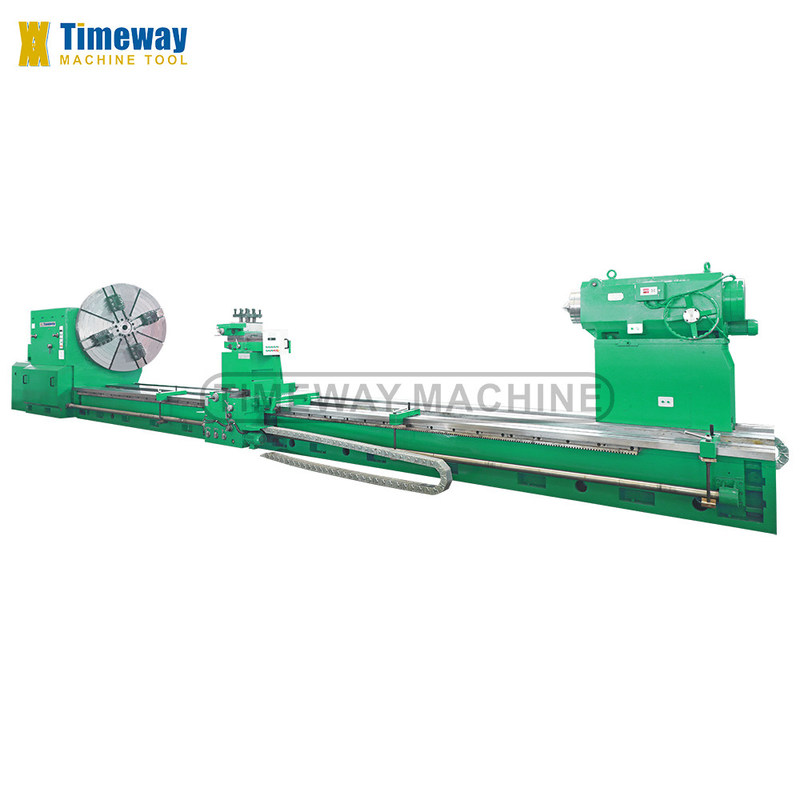

Tornos gigantes horizontales pesados de 40 toneladas con un máximo de 2200 mm.
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Número de modelo: | Los requisitos de seguridad de los equipos de ensayo deberán cumplirse en todos los casos. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $450,000.00/sets 1-1 sets |
| Detalles de empaquetado: | Pallet de madera. |
| Capacidad de la fuente: | 10 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 10000 | Rango de velocidad del husillo (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1600 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 75 |
| Válvula de tensión: | 220V-440V | Dimensión ((L*W*H): | Se trata de un sistema de control de las emisiones de gases de escape. |
| Peso (kg): | 40000kg | Garantización: | 1 año |
| Puntos de venta clave: | Fuerza de corte de trabajo pesado | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | TPI: | 1-14 |
| Grado automático: | Manual de trabajo | Servicio postventa: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Tipo de producto: | Tornos de trabajo pesado horizontales | Capacidad de carga: | 40tons |
| Diapositiva de la cruz de Max. Swing Over: | Las demás: | Distancia entre los centros: | Entre 3000 y 2000 mm |
| Par máximo de la palanca: | Las demás medidas de seguridad | Anchura de la cama: | Se aplicarán las siguientes medidas: |
| Max. Travel de la diapositiva cruzada: | 800 mm | Condición: | Nuevo |
| Industrias aplicables: | Fabricación, obras de construcción | Ubicación de la sala de exposición: | Canadá, Estados Unidos, Italia, Alemania, Brasil, Perú, México, Rusia, España, Chile, Emiratos Árabe |
| Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Duración máxima girada (mm): | Las demás: |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 85 | Año: | 2020 |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
Características:
1. El lecho de la máquina es una estructura integral de tres rieles rectangulares en forma de caja, que es fundido en fundición de una sola vez con fundición de alto grado
Después de dos tratamientos de envejecimiento, la estabilidad es buena; el ancho del carril de guía es de 1600 mm, la rigidez es de
La precisión de la molienda por máquinas de molienda de guía importadas garantiza una larga vida útil, alta
precisión y buena retención.
2El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de corriente continua.22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El eje obtiene un rango de regulación de velocidad sin pasos de 0,8 a 160 r/min.
3El sistema de alimentación está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo y la velocidad de alimentación es conveniente de seleccionar.
4La pluma de la cola es una estructura giratoria, lo que reduce el desgaste y el calor de los centros.
5. La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo.
6Esta serie de máquinas herramienta suministra dos tipos de marco central, es decir, un marco central cerrado y un marco central abierto.
7Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de la máquina, los bastidores delanteros conducen la alimentación del carro a
Realizar hilo giratorio, y la fila trasera de bastidores impulsa el motor para el movimiento motorizado.
8. Alta rigidez y fuso de alta precisión: El rodamiento del fuso de la máquina adopta productos de marcas famosas nacionales.
La caja adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husillo.
Para reducir la deformación térmica, se lubrica el cabezal con un ciclo de baño de aceite.
El eje bien ensamblado tiene las características de baja temperatura
elevación, pequeña deformación térmica y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable a largo plazo
la operación.
Después de dos tratamientos de envejecimiento, la estabilidad es buena; el ancho del carril de guía es de 1600 mm, la rigidez es de
La precisión de la molienda por máquinas de molienda de guía importadas garantiza una larga vida útil, alta
precisión y buena retención.
2El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de corriente continua.22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El eje obtiene un rango de regulación de velocidad sin pasos de 0,8 a 160 r/min.
3El sistema de alimentación está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo y la velocidad de alimentación es conveniente de seleccionar.
4La pluma de la cola es una estructura giratoria, lo que reduce el desgaste y el calor de los centros.
5. La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo.
6Esta serie de máquinas herramienta suministra dos tipos de marco central, es decir, un marco central cerrado y un marco central abierto.
7Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de la máquina, los bastidores delanteros conducen la alimentación del carro a
Realizar hilo giratorio, y la fila trasera de bastidores impulsa el motor para el movimiento motorizado.
8. Alta rigidez y fuso de alta precisión: El rodamiento del fuso de la máquina adopta productos de marcas famosas nacionales.
La caja adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husillo.
Para reducir la deformación térmica, se lubrica el cabezal con un ciclo de baño de aceite.
El eje bien ensamblado tiene las características de baja temperatura
elevación, pequeña deformación térmica y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable a largo plazo
la operación.
Especificación | Unidad | Las demás: | El número de unidades de producción | El número de unidades de producción | ||
Max. Muévete por la cama. | En el caso de los | 1600 | 2000 | 2500 | ||
Max. girar sobre el deslizamiento cruzado | En el caso de los | 1250 | 1600 | 2200 | ||
Distancia entre centros | En el caso de los | Entre 3000 y 20000 | Entre 3000 y 20000 | Entre 3000 y 20000 | ||
Par máximo de la palanca | N.m. | 80000 | 80000 | 80000 | ||
Ancho del lecho | En el caso de los | 1600 (tercero de deslizamiento) | 1600 (tercero de deslizamiento) | 1600 (tercero de deslizamiento) | ||
Capacidad de carga | toneladas | 32 | 32 | 32 | ||
De las partidas 1 a 5 | - | 75° | 75° | 75° | ||
Diámetro de la llave | En el caso de los | 1600 | 1600 y 1800 | 1600/1800/2000 | ||
Rango de velocidad del husillo | rpm | 0.8-160 (sin pasos) | 0.8-160 (sin pasos) | 0.8-160 (sin pasos) | ||
Rango de alimentación longitudinal | En el caso de los | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Rango de alimentación cruzada | En el caso de los | 0.063 a 24 (18) | 0.063 a 24 (18) | 0.063 a 24 (18) | ||
El hilo métrico | En el caso de los | Entre 2 y 40 | Entre 2 y 40 | Entre 2 y 40 | ||
Hilo de pulgadas | El TPI | 1 al 14 | 1 al 14 | 1 al 14 | ||
El hilo del módulo | El MP | 1.5 a 20 | 1.5 a 20 | 1.5 a 20 | ||
Max. desplazamiento del deslizamiento transversal | En el caso de los | 725 | 725 | 800 | ||
Max. desplazamiento del deslizamiento superior | En el caso de los | 600 | 600 | 600 | ||
Sección del bastón de la herramienta | En el caso de los | 70x70 | 70x70 | 70x70 | ||
Diámetro de la pluma de la cola | En el caso de los | 300 | 300 | 300 | ||
Viajes de plumas de cola | En el caso de los | 300 | 300 | 300 | ||
Cuello de pluma | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Velocidad de alimentación rápida de la cola | Se aplican las siguientes medidas: | 3000 | 3000 | 3000 | ||
Velocidad de alimentación rápida de las plumas de cola | Se aplican las siguientes medidas: | 664 | 664 | 664 | ||
Potencia del motor principal | El peso | 75 | 75 | 75 | ||
Duración de la máquina | En el caso de los | 13577 ~ 21577 | 13577 ~ 21577 | 13577 ~ 21577 | ||
Ancho de la máquina | En el caso de los | 2479 | 2479 | 2515 | ||
Altura de la máquina | En el caso de los | 2280 | 2580 | 2655 | ||
• Cuatro mandíbulas con mandíbula independiente • Descanse constantemente • Centro muerto de la cola • Sistema de refrigeración • Lámpara de trabajo • El motor eléctrico • Herramientas y caja de herramientas • Cuña y pernos de nivelación • Manual de funcionamiento (en inglés) | • Placa de la cara • Indicador digital de 2 o 3 ejes • Protección de los chucks • Protector del poste de herramientas • Protector trasero contra salpicaduras • Apoyo de rodillos |

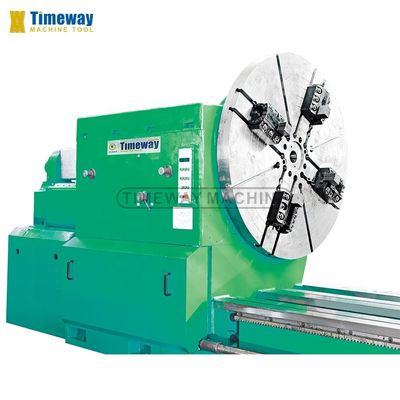

Caja de eje:
Para los tornos gigantes, el husillo a través del diámetro del agujero 85 mm, estructura de caja dividida, alta rigidez de contacto; El husillo que utiliza el frente
y el tipo de soporte posterior de apoyo de dos puntos estructura mecánica, de modo que los tornos grandes de radial de salida y eje de salida, alto
precisión de rotación: amortiguación de alta frecuencia y rectificación de precisión del engranaje, alta precisión, funcionamiento sin problemas, bajo ruido.
y el tipo de soporte posterior de apoyo de dos puntos estructura mecánica, de modo que los tornos grandes de radial de salida y eje de salida, alto
precisión de rotación: amortiguación de alta frecuencia y rectificación de precisión del engranaje, alta precisión, funcionamiento sin problemas, bajo ruido.

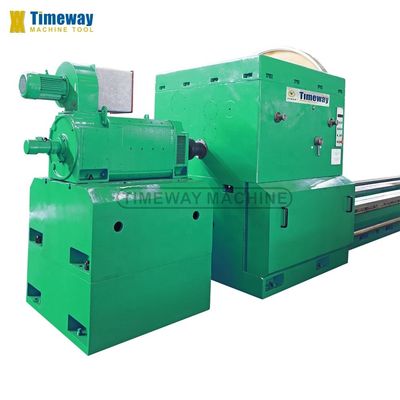

Motor principal de corriente continua de 75 kW:
Los tornos de trabajo pesado pueden ganar velocidad del husillo
0.8-160rpm con sin pasos, la estructura de la transmisión principal es impulsada por el motor principal DC 75KW, gran par y fuerte giro
la fuerza para el corte de trabajo pesado, la velocidad del husillo se ajusta mediante el ajuste de la presión y el magnetismo.
0.8-160rpm con sin pasos, la estructura de la transmisión principal es impulsada por el motor principal DC 75KW, gran par y fuerte giro
la fuerza para el corte de trabajo pesado, la velocidad del husillo se ajusta mediante el ajuste de la presión y el magnetismo.

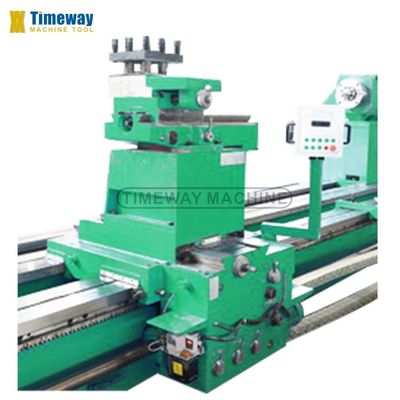

El transporte:
El sistema de alimentación del torno está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del eje, y la velocidad de alimentación es conveniente para seleccionar.
Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de los tornos de trabajo pesado gigantes, los bastidores delanteros impulsan el
La alimentación del carro para realizar hilos giratorios, y el soporte trasero impulsa el movimiento motorizado del enemigo.
Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de los tornos de trabajo pesado gigantes, los bastidores delanteros impulsan el
La alimentación del carro para realizar hilos giratorios, y el soporte trasero impulsa el movimiento motorizado del enemigo.
Tres rieles deslizantes:
La gran carga pesada adopta la estructura de tres rieles deslizantes, anchura del lecho es de hasta 1600 mm, alta rigidez y fuerte antivibración para que la capacidad de carga de 40 toneladas.
Los rieles de los tornos son endurecidos a media frecuencia (HRC68) y molidos por una máquina de rectificación de rieles importada, por lo que el trabajo pesado tiene una larga vida útil, alta rigidez y buena estabilidad.
Los rieles de los tornos son endurecidos a media frecuencia (HRC68) y molidos por una máquina de rectificación de rieles importada, por lo que el trabajo pesado tiene una larga vida útil, alta rigidez y buena estabilidad.

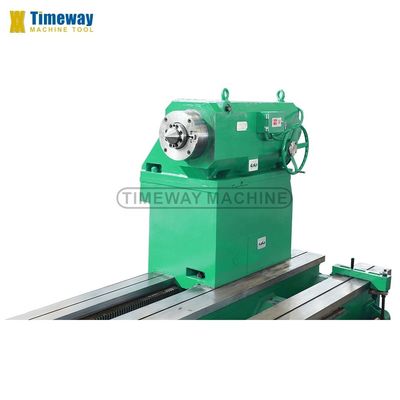

- ¿Por qué no?
Alta rigidez y gran capacidad de carga.
Diámetro de la cola: 400 mm
Ángulo cónico en el centro: 75°
El desplazamiento efectivo de la cola: 300 mm.
Trazo transversal de movimiento de la cola: 15 mm
Diámetro de la cola: 400 mm
Ángulo cónico en el centro: 75°
El desplazamiento efectivo de la cola: 300 mm.
Trazo transversal de movimiento de la cola: 15 mm
Reposo constante y soporte de rodillos:
Los tornos gigantes están equipados con reposo constante, el soporte de rodillos es opcional para la elección del cliente.
Cabina eléctrica:
Diseño de alambre claro, marcas CE de los componentes eléctricos.
