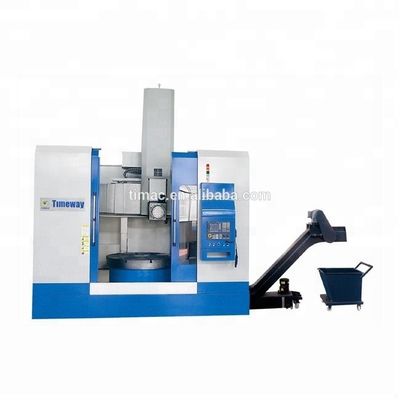

Diámetro de oscilación máximo 1250 mm Máquina de torno vertical CNC de columna única VLK1250E
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMEWAY |
| Número de modelo: | VLK1250E: el equipo de seguridad. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $110,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Las demás |
| Capacidad de la fuente: | 300 sistemas/sistemas por Año |
|
Información detallada |
|||
| El tipo: | Válvulas de acoplamiento | Duración máxima de la pieza de trabajo (mm): | 1000 |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Max. Weight del objeto (kilogramos): | 5000 |
| Ancho de la cama (mm): | 1010 milímetros | Potencia del motor del husillo ((kW): | 30 |
| No. de herraduras: | No casado | Número de ejes: | 2 |
| El número de unidades de la unidad de ensayo: | 820 mm | En caso de que el vehículo no cumpla las condiciones siguientes:: | 650 milímetros |
| Precisión de posicionamiento (mm): | ± 002 | La capacidad de repetición (X/Y/Z) (mm): | ± 001 |
| Dimensión ((L*W*H): | Cuadro de las medidas de ensayo | Válvula de tensión: | No se aplican las disposiciones del apartado 1 del presente artículo. |
| Sistema de control CNC: | Las demás: | Estaciones de postes de herramientas: | 4 |
| Peso (kg): | 11000 | Garantización: | 1 año |
| Puntos de venta clave: | Fabricación flexible | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| CNC o no: | Las máquinas de CNC | Diámetro que corta máximo: | Las demás: |
| Altura máxima de la pieza de trabajo: | 1 000 mm | Peso máximo de la pieza de trabajo: | 5 000 kg |
| diámetro de la mesa de trabajo: | 1010m m | Velocidad del eje: | 1.25 a 200 rpm |
| Capacidad de energía: | 30 KVA | Sistema CNC: | Siemens 808d |
| Max. Swing Diameter (milímetros): | 1250 | Período de garantía: | 1 año |
| Condición: | Nuevo | Industrias aplicables: | Tiendas del material de construcción, talleres de reparaciones de la maquinaria |
| Ubicación de la sala de exposición: | Estados Unidos, Italia, Alemania, México, Rusia, Rumanía, Sudáfrica, Australia | Tipo de comercialización: | Producto ordinario |
| Componentes básicos: | Transporte, motor, bomba, engranaje, PLC, recipiente del reactor, caja de cambios | Duración máxima girada (mm): | 1000 |
| Velocidad máxima del eje (rpm): | Las demás partidas | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 251 |
| Puerto: | Puerto de China | ||
Descripción de producto

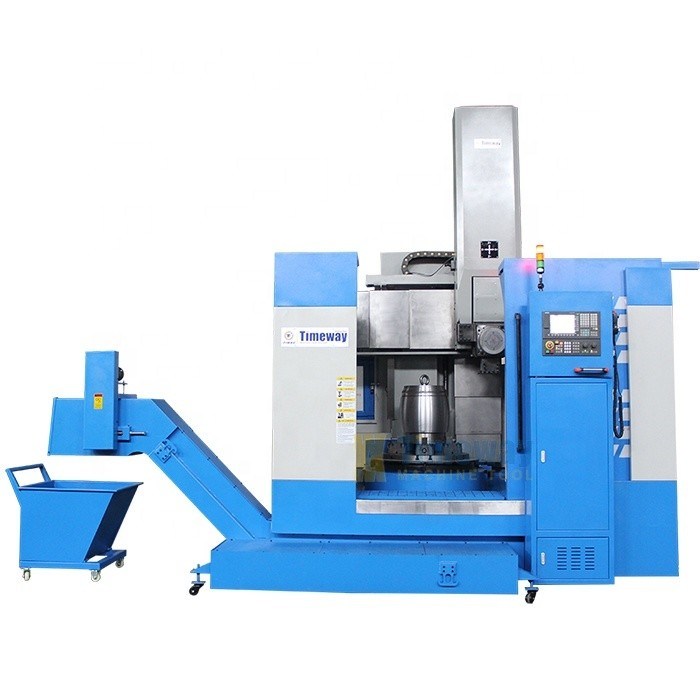

Torno vertical CNC de una sola columna
VLK800E VLK1250E VLK1600E VLK2000E

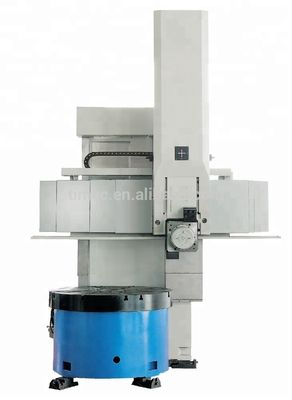

Resumen de la máquina
- La máquina herramienta es adecuada para el procesamiento de piezas de trabajo grandes y delgadas y pesadas irregulares; No el error de redondez de la pieza de trabajo debido al peso de inercia, asegurar que la precisión de redondez de la pieza de trabajo.Debido al peso de la pieza, por lo que la pieza de trabajo y el fijo pueden garantizar que el tiempo de carga y descarga de la pieza de trabajo cerrada y corta y la estabilidad.
- La columna, la viga y la guía de varón adoptan la molienda después de la extinción, tienen una resistencia al desgaste súper y prolongan la vida útil.lograr objetivos de protección del medio ambiente.
Estructura y características

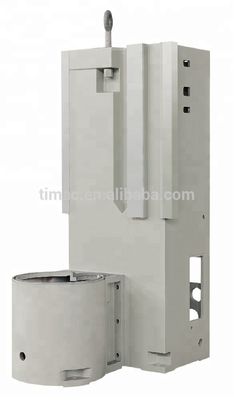

Cuadro
| Cuadro *La columna adopta el diseño de optimización de la estructura de tipo caja y el endurecedor de disposición razonable, para lograr la buena estabilidad térmica, alta resistencia y alta rigidez.
Ancho de la vía de guía de la columna ((mm) VLK800E 1070 VLK1250E 1190: el equipo de las máquinas. VLK1600E 1460: el número de las unidades de seguridad. VLK2000E 1970 |

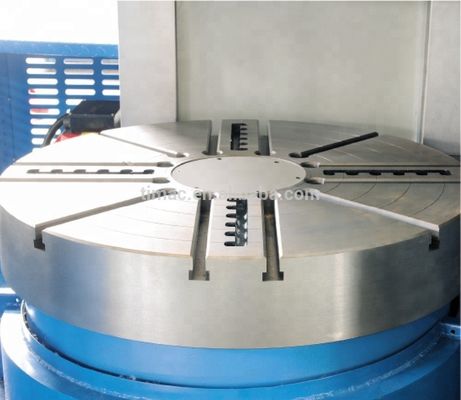

Mesa de trabajo
Unidad de husillo y viga
Unidad de alimentación
La alimentación horizontal del poste de herramienta ((eje X) y la alimentación vertical del ram ((eje Z) son accionadas por un servomotor CA a través del tornillo de bola que conduce el reductor de engranajes,el reductor y el tornillo a través de la conexión de acoplamiento flexible, alta eficiencia de transmisión, pequeño error de transmisión, alta precisión de transmisión.
Sistema de accionamiento principal
| Rango de velocidad del husillo (rpm)
| *La transmisión principal adopta el accionamiento de engranajes, los engranajes adoptan material de alta resistencia y proceso de amortiguación y molienda, por lo que puede realizar una fuerza de corte de alta velocidad, alta precisión y velocidad de transmisión,y reducir la vibración y el ruido de la transmisión. *La transmisión principal está controlada por un servomotor de husillo horizontal, puede realizar cuatro cambios de velocidad sin pasos, es adecuado para procesar toda la pieza de trabajo de material,para realizar el giro de velocidad de cambio de broche de ancho y torque grande de corte pesado, para el corte de baja velocidad y de gran peso de piezas de gran diámetro, y para el corte de alta velocidad de piezas de menor diámetro. *Los engranajes grandes adoptan acero de aleación de alto grado, a través de un tratamiento de enfriamiento y se muelen con una máquina de rectificación de engranajes de alta precisión, para reducir el ruido del funcionamiento del husillo. |
Cuatro estaciones de herramientas eléctricas
1Alta precisión de posicionamiento, gran fuerza de sujeción, gran capacidad de carga, estable y confiable.
2El único soporte para el cortador de cola de paloma, posicionamiento más preciso, mayor fuerza de sujeción.
Cabinetero eléctrico
1. gabinete eléctrico colocado directamente dentro de la columna, por lo que la estructura es más compacta, ahorrar espacio.La conexión del gabinete eléctrico a la cama adoptar la conexión de cable especial.
2El gabinete eléctrico está equipado con aire acondicionado, seguridad y estándar, para garantizar la temperatura constante del controlador, la estabilidad del controlador.
Las demás
Parámetro técnico
| Especificación | Unidad | VLK800E | VLK1250E: el equipo de seguridad. | VLK1600E | VLK2000E | |
| Capacidad | Diámetro de giro máximo | En el caso de los | 950 | 1250 | 1600 | 2000 |
| Diámetro de corte máximo | En el caso de los | 800 | 1250 | 1600 | 2000 | |
| Altura máxima de la pieza de trabajo | En el caso de los | 800 | 1000 | 1000 | 1250 | |
| Peso máximo de la pieza | En kg | 2000 | 5000 | 8000 | 12000 | |
| Mesa de trabajo | Potencia del motor principal | El peso | 22 | 22 | 30 | 37 |
| Diámetro de la mesa de trabajo | En el caso de los | 800 | 1010 | 1400 | 1800 | |
| Torque máximo de la mesa de trabajo | Sección 2 | 10 | 17.5 | 25 | 32 | |
| Rango de velocidades de la mesa de trabajo | rpm | 2 a 320 | 1.25-200. ¿Qué quieres decir? | 1 a 160 | 4 a 125 | |
| Herramienta | Número de estación de herramientas | Las personas. | 4 | 4 | 4 | 4 |
| Sección del bastón de la herramienta de herramienta de giro externa | En el caso de los | 32*40 | 32*40 | 32*40 | 32*40 | |
| Tipo de dirección |
| Eléctrico | Eléctrico | Eléctrico | Eléctrico | |
| Eje X/Z | Tamaño del tornillo de bola del eje X (Dia.* tornillo lanzamiento) | En el caso de los | 50 por 10 | 50 por 10 | 50 por 10 | 50 por 10 |
| Tamaño del tornillo de bola del eje Z (Dia.* tornillo lanzamiento) | En el caso de los | 50 por 10 | 50 por 10 | 50 por 10 | 50 por 10 | |
| Max. desplazamiento ((X/Z) | En el caso de los | -20-550/650 | -20-800/650 | -20 a 1030/800 | -20 a 1150/800 | |
| Rango de alimentación ((X/Z) | En el caso de los | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |
| Velocidad de alimentación rápida | Se aplican las siguientes medidas: | 2000 | 2000 | 2000 | 2000 | |
| Las demás | Sistema CNC |
| Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. | Se trata de un producto de fabricación en la Unión Europea. |
| Torque del servomotor ((X/Z) | N.m. | 10 | 10 | 10 | 10 | |
| Capacidad | Qué | 30 | 37 | 45 | 52 | |
| Peso neto de la máquina | En kg | 8500 | 11000 | 14500 | 18500 | |
| Dimensión de la máquina ¿Qué es eso? | En el caso de los | Se trata de las empresas de la Unión Europea. | 4780*2570*4400 | 5630*3010*4660 | Se trata de las empresas de servicios de telecomunicaciones. | |
Configuración estándar
- Sistema de lubricación automática
- Escudo completamente cerrado
- Cabina eléctrica con aire acondicionado
- Refrigerador de aceite de precisión
- Se trata de un producto de fabricación en la Unión Europea.
- Eliminación automática del chip (eliminación lateral)
Configuración opcional
- Sistema CNC Siemens 828D
- Sistema CNC FANUC 0i-mate TD
- Accesorios especiales
Potencia/torque del husillo
Dimensión de la máquina
| Modelo | Duración ((L) | Ancho (B) | Alturas (H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E: el equipo de seguridad. | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
