Datos del producto:

Lugar de origen: Henan, China
Nombre de la marca: TIMAC
Número de modelo: El número de unidades de producción

Pago y Envío Términos:

Cantidad de orden mínima: 1 juego
Precio: $32,999.00/sets >=1 sets
Detalles de empaquetado: Casilla de madera (puede fumigarse)
Capacidad de la fuente: 500 juegos/juegos por año
Mejor precio Contacto

Información detallada
Duración máxima de la pieza de trabajo (mm): 4000 Rango de velocidad del husillo (rpm): 3.15 - 315 rpm
Capacidad de mecanizado: Trabajo pesado Ancho de la cama (mm): 755
El tipo: En el plano horizontal Potencia del motor del husillo ((kW): 22
Válvula de tensión: 220V/380V/400V Dimensión ((L*W*H): Las medidas se aplicarán en el caso de los vehículos de la categoría M1 y M2.
Peso (kg): 11000 kilogramos Garantización: 1 año
Puntos de venta clave: Precio competitivo Tipo de comercialización: Producto caliente 2021
Informe de ensayo de la máquina: Proveedor Inspección de salida por vídeo: Proveedor
Garantía de los componentes centrales: 1 año Estructura de la máquina: de una sola pieza
Tipo de guía: Tipo V plano Tamaño de chuck: 1 000 mm
Oscilación sobre cama: 1 000 mm Oscilación sobre diapositiva cruzada: 615 mm
Viajes en el eje X: 520m m Viaje de Z-AXIS: Cubierta
Viaje entre el poste de la herramienta superior: 300 mm Tamaño de la sección de la herramienta: 45X45m m
Ángulo de giro del poste de herramienta: 90° Condición: Nuevo
Las condiciones de las condiciones de ensayo se especifican en el anexo I.: 130 Industrias aplicables: Talleres de materiales de construcción, talleres de reparación de maquinaria, plantas de fabricación
Ubicación de la sala de exposición: Canadá, Turquía, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Brasil, Perú, Arabia Saudit Componentes básicos: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Duración máxima girada (mm): 3800 milímetro Año: 2020

Descripción de producto

Descripción de los productos
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 0
Características:
* Este torno horizontal de serie es adecuado para el procesamiento de piezas grandes y medianas de piezas fundidas, aceros y no ferrosos
Puede girar el círculo exterior, el agujero interior, la cara de extremo, ranura, perforación, perforación y anidación y puede girar varios internos
y hilos externos, tales como métricos, pulgadas, módulos y diámetros.

* La máquina tiene un cuerpo sólido, fuerte en rigidez, alta potencia, amplio rango de velocidades, y capaz de alta velocidad y potente
el corte; cuando esté terminado, el error de redondez no será superior a 0,01 mm, el error de grado cilíndrico no será superior a 0,03 mm en la longitud de medición de 300 mm.

* El lecho está hecho de lecho estructural fundido. Las costillas internas tienen una disposición razonable y una alta rigidez, y el riel de guía adopta un proceso de molienda de apagado de frecuencia intermedia.En la superficie de la guía deslizante, se adopta la tecnología de placa de guía antiarrastre y las características dinámicas, como el coeficiente de amortiguación de la fricción, están en un estado óptimo,evitando así la aparición de arrastramiento a baja velocidad.

* El rodamiento del husillo de la máquina adopta productos de marcas famosas. La caja del husillo adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husillo.Para reducir la deformación térmicaEl extremo delantero del eje principal adopta una estructura de tres soportes de un rodamiento de bolas de contacto angular de dos filas,Mejora de la precisión y aumento de la rigidezLos engranajes de la cabecera están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.deformación térmica reducida y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.

* Alta rigidez tipo cama de una pieza con 755 mm de ancho de la cama, lo que garantiza la máquina tiene una gran estabilidad y alta precisión, y la capacidad de carga entre centros puede ser de hasta 6000 kg,y 8000 kg como opcional.

* El diámetro del orificio del husillo estándar es de Φ130 mm, y adopta el tipo de conexión de nariz del husillo A2-15, la precisión de salida del husillo es mejor.

* La máquina se puede utilizar para cortar la superficie cónica corta por el poste de la herramienta superior, y la superficie cónica larga se puede girar por el poste de la herramienta superior y la alimentación longitudinal juntos.

* Alta potencia, alta rigidez y amplio rango de velocidades para cortar a gran velocidad y con gran potencia, rango de velocidades de 3,15-315 rpm con 33 velocidades.

* De acuerdo con las necesidades de mecanizado, los clientes pueden elegir material eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo.
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 1
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 2
Especificación
Unidad
El número de unidades de producción
Max. Muévete por la cama.
En el caso de los
1000
Max. girar sobre el deslizamiento cruzado
En el caso de los
615
Distancia entre centros
En el caso de los
El importe de la ayuda se fijará de acuerdo con el artículo 6 del Reglamento Financiero.
Duración máxima de giro
En el caso de los
Se trata de un proyecto de investigación y desarrollo.
Ancho del lecho
En el caso de los
755
Capacidad de carga
En kg
6000 (opcional: 8000)
Noche de husillo
-
A2-15 (8xM22)
El ancho del husillo
En el caso de los
130
De las partidas 1 a 5
-
Métrica 140
Rango de velocidad del husillo
rpm
Adelante: 3.15-315, CW: 3.5-291
Paso de velocidad del husillo
las etapas
Adelante: 21, hacia atrás: 12
Tipo de alimentación del eje X/Z
Las especies
56/56 de la misma fecha
Rango de alimentación
En el caso de los
La longitud: 0,1-12; la cruz: 0,05-6; el poste de herramientas superior: 0,025-3
Rango de hilos métricos (tipos)
En el caso de los
1 a 120 (44)
Rango de hilos de pulgadas (tipos)
El TPI
28-1/4 (31)
Rango de hilos de módulo (tipos)
El MP
0.5 a 60 (45)
Rango de hilos de diámetro (tipos)
DP
Se trata de un producto de la familia de los cereales
Distancia entre el centro del husillo y la base de la herramienta
En el caso de los
48
Ángulo de giro del poste de herramienta
¿ Qué pasa?
± 90°
Viajes en tobogán cruzado
En el caso de los
520
Viaje de la diapositiva superior
En el caso de los
300
Tamaño de la sección de la herramienta
En el caso de los
45x45
Velocidad de alimentación rápida
Se aplican las siguientes medidas:
La longitud: 3740; la cruz: 1870; el poste de herramientas superior: 935
Diámetro de la pluma de la cola
En el caso de los
160
Viajes de plumas de cola
En el caso de los
300
Cuello de pluma
-
MT6 el uso de la tecnología
Potencia del motor principal
El peso
22
Duración de la máquina
En el caso de los
Se trata de un proyecto de investigación y desarrollo.
Ancho de la máquina
En el caso de los
2150
Altura de la máquina
En el caso de los
1700
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 3
· 4 mandíbulas con el eje independiente

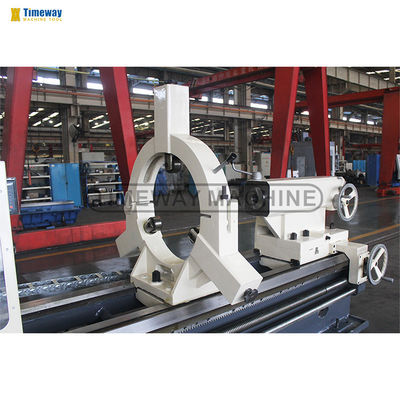

· Descanso constante (más de 3 M de longitud)
· Seguir el reposo (más de 3 M de longitud)
· Movimiento manual de las colas
· Centro muerto de la cola
· Cuatro puestos de herramientas
· Sistema de refrigeración
· Lámpara de trabajo
· Herramientas y caja de herramientas
· Cuña y pernos de nivelación
· Manual de funcionamiento (en inglés)

· Placa de la cara
· Indicador digital de 2 o 3 ejes
· Protección de chuck
· Guardia de puesto excesivo
· Protector trasero contra salpicaduras
· Cambio rápido de postes de herramientas
· Accesorios para rectificar

Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 4
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 5
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 6
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 7
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 8
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 9
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 10
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 11
Estructura de una sola pieza Tipo de cama integrada de 1000 mm Máquina de girar cama plana con viaje del eje Z de 4000 mm 12
