Eje de molienda con rodamientos segmentados de alta precisión, ajustable y de bajo mantenimiento. Eje de molienda adopta lubricación con baño de aceite y refrigerante (aceite N2).
Las velocidades del eje de la cabeza de trabajo son infinitamente variables y accionadas por un motor de frecuencia e interver, pueden ajustarse y optimizarse fácilmente durante el proceso de mecanizado.
 |

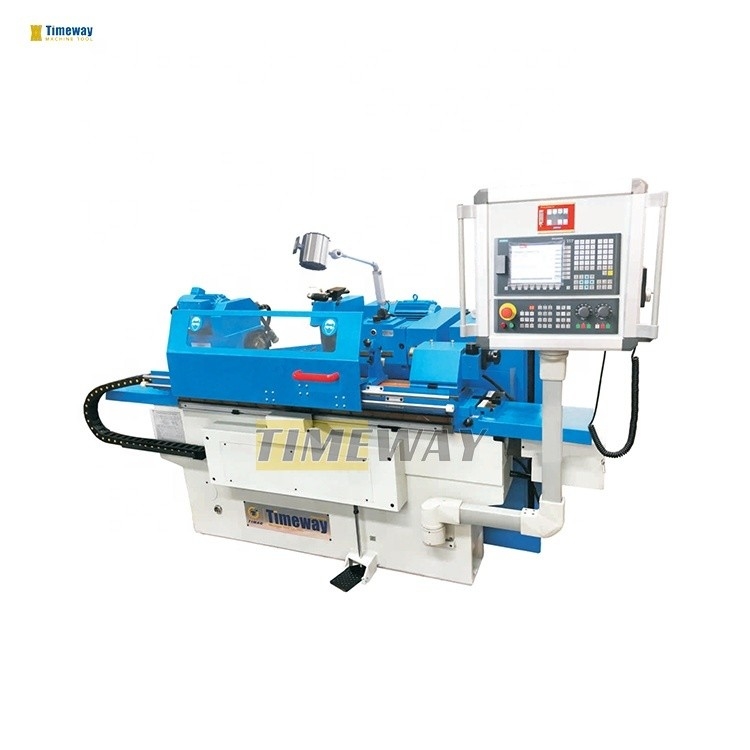

Máquina de rectificación de alta precisión con sistema CNC de SIEMENS 800 mm Duración de rectificación 3000 kg Peso
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMEWAY |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $29,999.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Diámetro de molienda (exterior) (mm): | 200 | Duración de molienda ((mm): | 800 |
|---|---|---|---|
| Duración máxima de la pieza de trabajo (mm): | 850 | Max. Weight del objeto (kilogramos): | 50 |
| Altura de centro (milímetros): | 135 | Tamaño de la rueda (milímetros): | 400 |
| Velocidad de las ruedas (rpm): | 2130 | En el caso de los vehículos de motor de motor de motor de motor: | 1.5 |
| Aspereza superficial (μm): | 0.32 | Año: | 2022 |
| Válvula de tensión: | Como el cliente requiere | Dimensión ((L*W*H): | Con una longitud de la longitud de la línea de la línea de la línea de la línea de la línea de la lí |
| Peso (kg): | 3000 | Potencia en kW: | 10.825 |
| Puntos de venta clave: | Precio competitivo | Garantización: | 1 año |
| Ubicación de la sala de exposición: | India, Indonesia, Emiratos Árabes Unidos, Alemania, México, Francia, Australia, Marruecos, Sudáfrica | Industrias aplicables: | Fabricación, energía y minería, obras de construcción |
| Tipo de comercialización: | Nuevo producto 2019 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Componentes básicos: | Motor, motor, otro | Condición: | Nuevo |
| CNC o no: | Las máquinas de CNC | Diámetro de la molienda: | 8-200m m |
| Centro de las cabezas: | MT4 | Centro de la cola: | MT4 |
| Tamaño del molino: | El valor de las emisiones de gases de efecto invernadero | Unidad de alimentación mínima en el eje X: | 0.001 mm |
| Unidad de alimentación mínima en el eje Z: | 0.001 mm | Potencia del servomotor longitudinal: | 1.6kw |
| Potencia del servomotor cruzado: | 1.6kw | El tipo: | Las máquinas de CNC |
| Capacidad de carga: | 50 kg de peso | ||
Descripción de producto
Descripción de los productos
*La rectificadora cilíndrica CNC es adecuada para la producción en lotes de rectificación de piezas cilíndricas con una relación alto rendimiento/precio.
*El estándar de la máquina adopta el sistema CNC alemán SIEMENS, y el sistema ejecutivo es impulsado por el controlador servo CNC y el servomotor.El desplazamiento longitudinal de la mesa de trabajo (Z) y el desplazamiento transversal de la cabeza de la rueda (X) que, con la alta precisión de alimentación, se realizan mediante los servomotores accionados por la transmisión de tornillo de bola..
*El estándar de la máquina adopta el sistema CNC alemán SIEMENS, y el sistema ejecutivo es impulsado por el controlador servo CNC y el servomotor.El desplazamiento longitudinal de la mesa de trabajo (Z) y el desplazamiento transversal de la cabeza de la rueda (X) que, con la alta precisión de alimentación, se realizan mediante los servomotores accionados por la transmisión de tornillo de bola..
*Con la programación del sistema CNC SIEMENS y la interfaz hombre-máquina, simple y fácil, y equipado con otros sistemas CNC e instrumentos de medición automáticos configurados en línea para la elección de los clientes.
*Simple y fácil de operar para la molienda, después de un simple entrenamiento, se puede operar fácilmente.se realiza una molienda automática para la pieza de trabajo diferente.
* Esta máquina tiene el desplazamiento automático de la mesa, que puede moler automáticamente varios pasos de una pieza de trabajo.El multipaso se puede organizar arbitrariamente para la molienda longitudinal y el corte en secuencia de molienda y parámetros del proceso de molienda.
* Sistema de control CNC con la función de revestimiento de ruedas y compensación automática.
*El husillo de la cabeza de la rueda está soportado por tres rodamientos hidrodinámicos de bujes, y también está disponible para el usuario un rodamiento hidrodinámico-estático de alta precisión.
*La lubricación automática de todas las piezas móviles tiene dos formas:hidráulica y manual.
* El eje de la cabeza de trabajo es accionado por un motor de frecuencia variable e inversor de frecuencia, y programado a través del código M y el código S del sistema CNC para una velocidad sin pasos.
* El eje de la cabeza de trabajo es accionado por un motor de frecuencia variable e inversor de frecuencia, y programado a través del código M y el código S del sistema CNC para una velocidad sin pasos.
* La cabeza de la rueda gira 180° para cambiar la rectificación exterior y la rectificación interior.
Especificación | Unidad | GK-200H | UGK-200H |
Diámetro del suelo (O.D.) | En el caso de los | 8 a 200 | 8 a 200 |
Duración de molienda (O.D) | En el caso de los | 500/800 | 500/800 |
Altura del centro | En el caso de los | 135 | 135 |
Distancia entre centros | En el caso de los | Las demás | Las demás |
Centro de las cabezas | - | MT4 | MT4 |
Centro de la cola | - | MT4 | MT4 |
Capacidad de carga | En kg | 50 | 50 |
Tamaño del molino | En el caso de los | F400x50xF203 | F400x50xF203 |
Velocidad periférica máxima de la rueda de molienda | el número de unidades | 38 (hidrodinámico-hidrostático 45 m/s) | 38 (hidrodinámico-hidrostático 45 m/s) |
Velocidad del husillo de molienda | rpm | 2130 | 2130 |
Velocidad del husillo de molienda interna | rpm | - | 16000 |
Diámetro del suelo (ID) | En el caso de los | - | 13 a 100 |
Equipo de alimentación min. del eje X | En el caso de los | 0.001 | 0.001 |
Equipo de alimentación mínimo del eje Z | En el caso de los | 0.001 | 0.001 |
Potencia total | El peso | 10.825 | 10.825 |
Potencia del servomotor longitudinal | El peso | 1.6 (6N.m) | 1.6 (6N.m) |
Potencia del servomotor cruzado | El peso | 1.6 (6N.m) | 1.6 (6N.m) |
Rondaje | ¿ Qué es eso? | 1.5 | 1.5 |
La rugosidad | ¿ Qué es eso? | ¿Qué es esto?32 | ¿Qué es esto?32 |
Uniformidad del diámetro en sección longitudinal | ¿ Qué es eso? | 5 | 5 |
· elcon una masa de más de 0,01 mm, · Flange de la rueda de molienda, · Tres mandíbulas (UG), · Perros de conducción ·Arco para rectificación interna (UG), • la máquina de moler las ruedas, · Arco de equilibrio de las ruedas, · tipo abierto de reposo constante, · Centros muertos, · Inversor de frecuencia, · sistema de refrigeración, · lámpara de trabajo, · Cuña de nivelación, · Manual de funcionamiento (edición en inglés). | · Balanceador de ruedas · Comedor de radio · Apoyo central de tipo cerrado · Lecturas digitales · Filtro de papel · Separador magnético |
La mesa puede girar en cierto ángulo para moler el cilindro cónico.

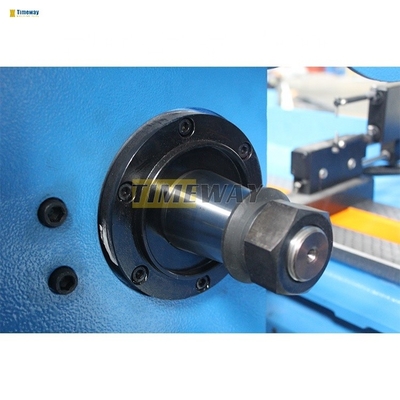

El tailstock estándar puede operar ya sea manualmente mediante manija o control hidráulico mediante pedal de pie, a veces la rueda manual en el extremo del tailstock puede ajustar la fuerza de sujeción.
Las demás piezas de triturador
La cabeza de rectificación puede girarse 180° para cambiar de rectificación interna a externa.

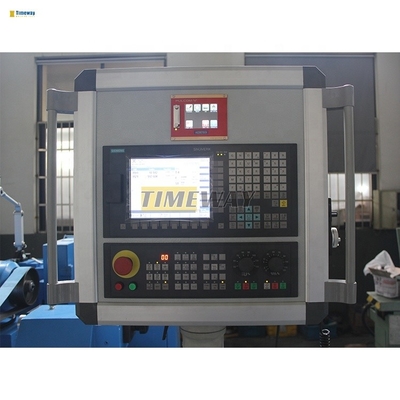

Con la programación del sistema CNC SIEMENS y la interfaz hombre-máquina, sencilla y fácil, y equipado con otros sistemas CNC e instrumentos de medición automáticos configurados en línea para la elección de los clientes.
