1100/800/1100mm Eje X/Y/Z Viaje CNC Centro de mecanizado horizontal HMC630 Máquina de 3 ejes
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | timeway |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $68,000.00/sets 1-2 sets |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | NT1capacidad |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | En el plano horizontal |
| Dimensión ((L*W*H): | 4860 * 3600 * 3460 | Peso (T): | 12 KG |
| Tamaño de la mesa (mm): | 630*630 | Sistema de control CNC: | GSK |
| Vía de la mesa (X) (mm): | 1100 | Vía de la mesa (Y) (mm): | 800 |
| Vía de la mesa (Z) (mm): | 1100 | Precisión de posicionamiento (mm): | 0,008 |
| La capacidad de repetición (X/Y/Z) (mm): | 0.005 | Rango de velocidad del husillo (rpm): | 0 - 6000 r.p.m |
| Max. Table Load (kilogramos): | 1 500 kg | Velocidad de alimentación (mm/min): | 1 - 8000 mm/min. |
| Min. Tiempo de cambio de herramientas: | 3 | Capacidad del cargador de herramientas: | 24 |
| Puntos de venta clave: | Automático | Garantización: | 1 año |
| Tipo de comercialización: | Nuevo producto 2024 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Capacidad de mecanizado: | Trabajo pesado | Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 0 |
| Torque de corte: | 12 Nm | Velocidad de alimentación rápida ((mm/min): | Se aplicarán las siguientes medidas: |
| Nombre del producto: | Máquina de fresado CNC horizontal | Tipo de máquina: | Centros de máquinas horizontales |
| Modelo: | HMC630 | El color: | Requisitos del cliente |
| Sistema de control: | SIEMENS GSK FANUC (opcional) | Velocidad del eje: | 6 000 rpm |
| Servicio postventa: | 1 año | Viaje en el eje X/Y/Z: | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| tamaño de la mesa de trabajo: | 630*630m m | El motor: | 11 kW |
Descripción de producto
Descripción de los productos

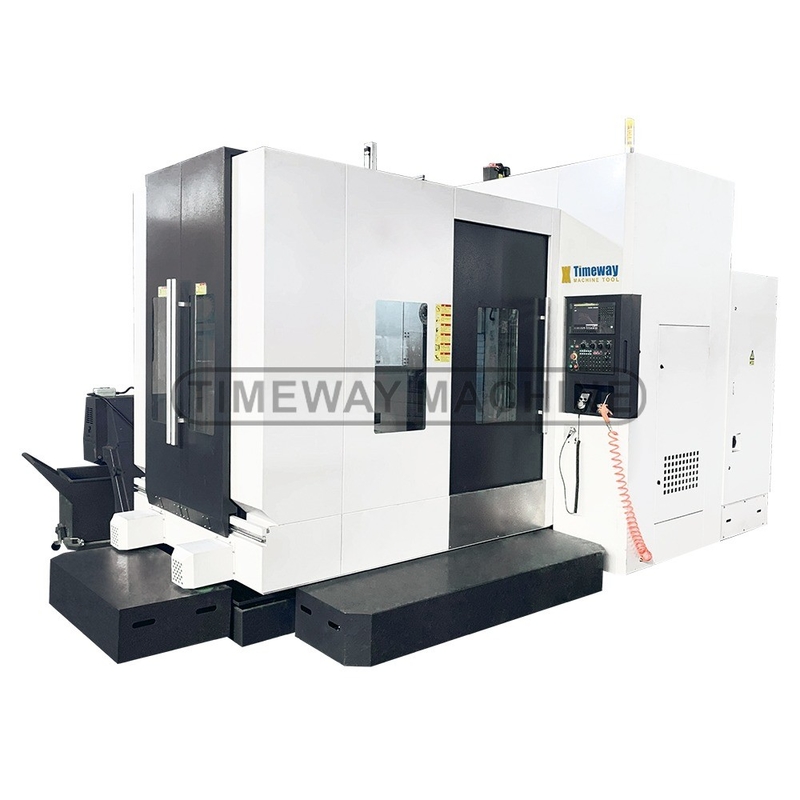

Centro de mecanizado horizontal CNC (HMC) tipo T positivo
HMC630
Guía de rodillos pesados de tres ejes con eje mecánico de alta velocidad integrado, puede manejar desde alta velocidad, alta precisión hasta el procesamiento de corte pesado, desde piezas de aluminio,piezas de acero para fundición y transformación de otros materialesÁreas de aplicación: automóviles, aeroespacial, petróleo, energía eléctrica, locomotoras, maquinaria de plástico, maquinaria de construcción y otras industrias de mecanizado de precisión.
1.El diseño interno del marco reforzado de la base asegura que la base no cambie de forma, una fuerte capacidad de absorción de vibraciones y mejora en gran medida la rigidez de corte.
2.Estructura triangular estable + doble placa de refuerzo, mejora la rigidez general de la columna.3.El enfriamiento en hueco por tornillo de tres ejes estándar puede reducir el aumento de temperatura del tornillo en
El 70%.
El 70%.
4.El riel de guía del eje Z con largo tramo proporciona un soporte estable.
Especificación
Especificación | Unidad | HMC630 |
Estructura de la máquina | - | Tipo T positivo |
Viaje en el eje X | En el caso de los | 1100 |
Viaje en el eje Y | En el caso de los | 800 |
Viaje en el eje Z | En el caso de los | 1100 |
El valor de torsión del servomotor en el eje B ((FANUC)) | - | Bios22 |
Tamaño de la mesa | En el caso de los | 630x630 |
Indexación de tablas | ¿ Qué pasa? | 1° x 360 |
Las ranuras en T (número/ancho/tiro) | - | 5-18 a 100 |
Velocidad de rotación de la mesa | rpm | 16.6 |
Capacidad de carga | En kg | 1500 |
Fuerza de bloqueo ((35 kg/cm2) | peso en kg/m | 5000 |
Distancia del centro del husillo a la mesa | En el caso de los | 50 a 850 |
Distancia entre la nariz del husillo y el centro de la mesa | En el caso de los | 125-1225 |
De las partidas 1 a 5 | - | NT1capacidad |
Velocidad del husillo | rpm | 6000 |
Servomotor en el eje X/Y/Z (FANUC) | - | Se aplicará el procedimiento siguiente: |
Velocidad de alimentación de corte en el eje X/Y/Z | Se aplican las siguientes medidas: | 1-8000 |
Velocidad de alimentación rápida en el eje X/Y/Z | el número de unidades | 24/24/24 |
Tipo de rieles del eje X/Y/Z | - | X/Z: lineal;Y: desplazamiento |
Precisión de posicionamiento del eje X/Y/Z | En el caso de los | 0.008 |
Precisión de reposicionamiento del eje X/Y/Z | En el caso de los | 0.005 |
Precisión de posicionamiento del eje B | "" se sustituye por el siguiente: | 10' |
Capacidad del ATC (estilo) | herramientas | 24 ((Disc) |
Tiempo de cambio de herramienta (herramienta a herramienta) | el segundo | 5 |
Peso máximo de la herramienta | En kg | 18 |
Diámetro máximo de la herramienta | En el caso de los | El número 112/200 |
Duración máxima de la herramienta | En el caso de los | 300 |
Fuente de alimentación | Qué | 40 |
La presión del aire requiere | peso en kg/cm2 | 8 |
Peso de la máquina | En kg | 12000 |
Las dimensiones de la máquina (LxWxH) | En el caso de los | 4860 × 3600 × 3460 |
Accesorios
· Control de la tecnología 808D de SIEMENS · elGenerador de pulso manual (MPG) · Interfaz USB y LAN · Lámpara de trabajo · lámpara piloto · Sistema de refrigeración · Sistema de lubricación automático · Cuña y pernos de nivelación · Mesa giratoria NC · intercambiador de calor · Caja de herramientas y herramientas · Manual del operador (en inglés) | · Reducción ZF o BF · Boquilla circular de refrigerante · Fluido de refrigeración a través del husillo (CTS) · Refrigeración de aceite de husillo · Aire acondicionado para gabinete eléctrico · Sistema automático de medición de la longitud de la herramienta · Sistema automático de medición de la pieza de trabajo · transportador de astillas (opcional: tipo espiral/tipo de cadena) |
Imágenes detalladas

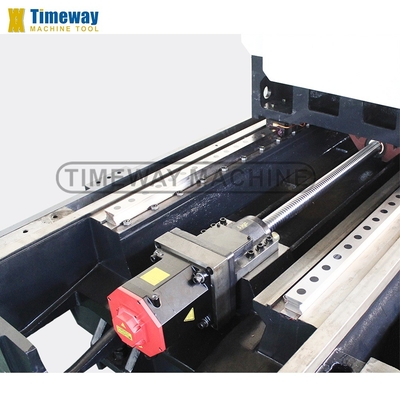

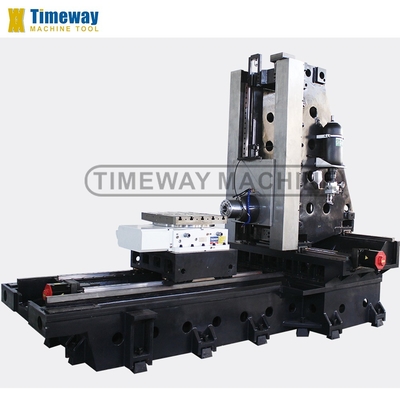

Diseño del lecho de alta rigidez
El diseño de moldeo integrado de eje X, eje Z, eje Y y columna, la rigidez general es excelente, puede mejorar la precisión y la estabilidad de las máquinas herramientas.

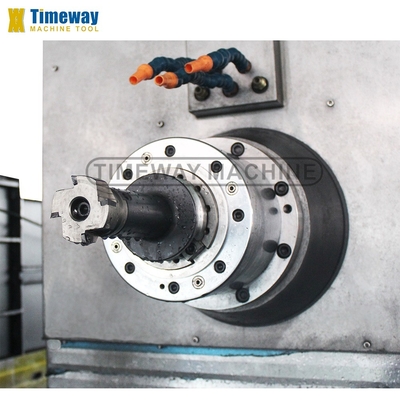

Dispositivo de transmisión de husillo fuerte BT-50
La cabeza del husillo de engranaje se fundió en una sola pieza, que es más rígida que la estructura general del husillo combinado, mejora la estabilidad de la máquina herramienta,y tiene una mayor capacidad de corte y una mayor precisión.

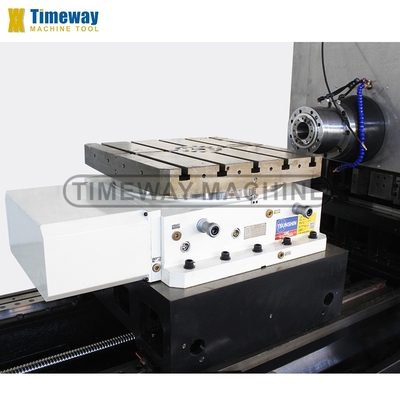

Mesa giratoria de alta precisión
El disco de la mesa de trabajo giratoria del eje B es accionado porLas demás:El sistema de sujeción hidráulica se adopta para garantizar una alta precisión y alta rigidez.
Tipo de cadena ATC
Utilizando el método de dirección de dirección fija de ruta más corta, por lo que el problema de colisión de herramientas grandes solo se puede considerar en la primera instalación.
Campo de aplicación
Nuestros servicios
1- Reemplazo gratuito de las piezas disponibles durante el período de garantía. - Precio de coste de las piezas disponibles después del período de garantía.Acción rápida y respuesta a las preguntas técnicas en cualquier momento durante toda la vida útil de la máquina. 3. Centro de servicio post-exterior disponible en algunas regiones. 4. Servicio de ingenieros en el extranjero disponible a petición del cliente ((coste relativo generado por el cliente).
