Todo el lecho, la columna y la mesa de trabajo se funden en una sola pieza, lo que garantiza la rigidez del torno, y la tensión interna se elimina mediante el endurecimiento secundario después del mecanizado en bruto de la pieza de fundición,y la estabilidad de la cama de almohada en el proceso de mecanizado de grandes moldes. (10 toneladas/m2, teóricamente 16 toneladas/m2)
 |

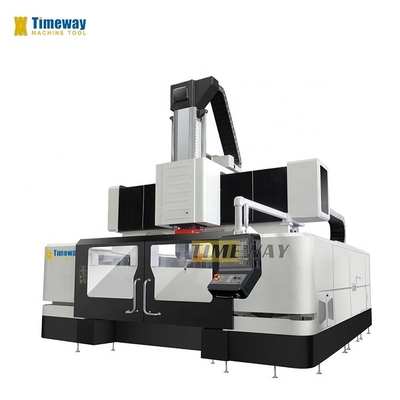

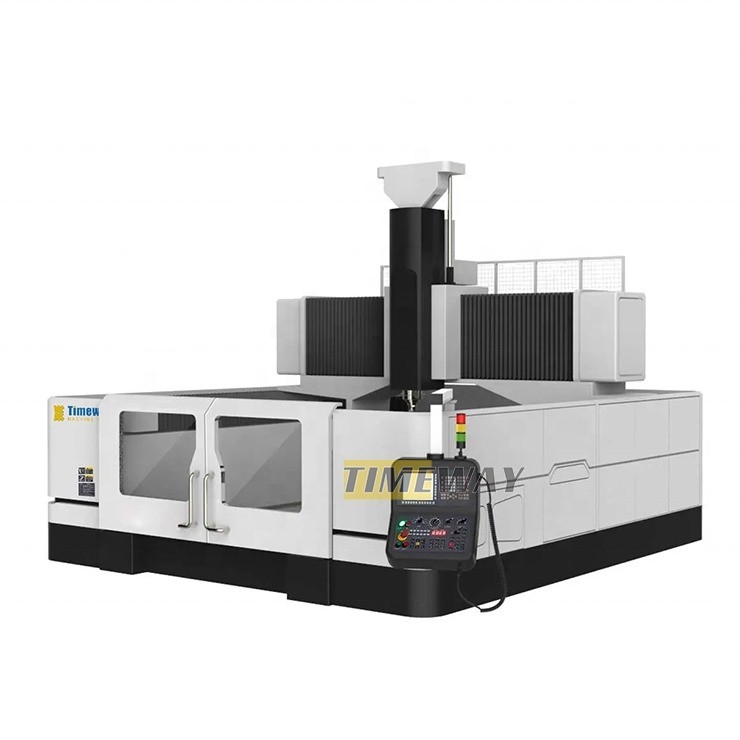

Requisitos del cliente Puente de voltaje Centro de mecanizado de pórtico para trabajos de precisión
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC TIMEWAY |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $259,998.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | NT1capacidad |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | Cuadro de seguridad |
| Dimensión ((L*W*H): | Se trata de un sistema de control de las emisiones de gases de escape. | Peso (T): | 24 T |
| Tamaño de la mesa (mm): | 3680x2000 | Sistema de control CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens y otras compañías |
| Número de ejes: | 3 | Vía de la mesa (X) (mm): | 3000 |
| Vía de la mesa (Y) (mm): | 2000 | Vía de la mesa (Z) (mm): | 800 |
| Precisión de posicionamiento (mm): | 0.04m m | La capacidad de repetición (X/Y/Z) (mm): | 0,008 |
| Potencia del motor del husillo ((kW): | 26 | Max. Table Load (kilogramos): | 10 000 kg |
| Min. Tiempo de cambio de herramientas: | 2 | Capacidad del cargador de herramientas: | 16, 24 |
| Puntos de venta clave: | Con una capacidad de producción de | Garantización: | 1 año |
| Válvula de tensión: | Requisitos del cliente | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Viajes en el eje X: | 3000 |
| Viaje de Y-AXIS: | 2000 | Viaje de Z-AXIS: | 800 |
| Tamaño de la tabla: | 3680x2000 | Número de eje: | 3 |
| Nombre del producto: | Centro de mecanizado CNC | Tipo de máquina: | Centro de mecanizado de puertas de corte CNC |
| Tipo de producto: | Centro de mecanizado de la guarnición | Diámetro del husillo: | 200 |
| Palabras clave: | Centro de mecanizado de puertas de corte CNC | Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación |
| Ubicación de la sala de exposición: | Filipinas, Marruecos, Emiratos Árabes Unidos, Colombia y Bangladesh | Componentes básicos: | El motor |
| Puerto: | Puerto de China | ||
Descripción de producto
Centro de mecanizado de la guarnición
Descripción de los productos
Carga de piezas de trabajo grandes:
Parámetro técnico:
Modelo | Unidad | Se trata de una serie de medidas de control. | BGM4020 | BGM5020 |
Ancho del pórtico | En el caso de los | 2650 | 2650 | 2650 |
Diámetro del husillo | En el caso de los | 200 | 200 | 200 |
Velocidad del husillo | rpm | 6000 | 6000 | 6000 |
Variación de la velocidad | Nm | 560 | 560 | 560 |
Velocidad de alimentación en el eje X | Se aplican las siguientes medidas: | 10000 | 10000 | 10000 |
Velocidad de alimentación rápida en el eje Y | el número de unidades | 20 | 20 | 20 |
Velocidad de alimentación rápida en el eje Z | el número de unidades | 16 | 16 | 16 |
1. fundición de arena de resina; | 1. El cableado del cuarto eje; |
2. los rieles X, Y adoptan una guía lineal importada, los rieles Z adoptan una guía deslizante; | 2. mesa giratoria NC; |
3Los rieles X, Y y Z adoptan una cubierta telescópica de acero inoxidable. | 3. eje de accionamiento directo (velocidad: 10000 rpm, 12000 rpm, 15000 rpm); |
4. estándar con husillo accionado por correa, opcional para husillo accionado directamente; | 4. Boquilla circular de refrigerante; |
5- cilindro neumático de producción de Taiwán; | 5. líquido de refrigeración a través del husillo (CTS); |
6. El sistema de control aéreo de Taiwán, el tipo de carrusel y el tipo de disco están disponibles como opción; | 6. enfriador de aceite de husillo; |
7- rodamientos importados para ruedas de conducción; | 7. aire acondicionado (A / C) para el gabinete eléctrico; |
8. acoplamiento de importación; | 8Sistema automático de medición de la longitud de la herramienta. |
9El sistema de balanceo de la materia prima tiene fundición pesada o sistema de balanceo de nitrógeno como opción; | 9. sistemas de medición automáticos de piezas de trabajo; |
10. Completo recinto; | 10. transportador de fichas de tipo tornillo; |
11. Aplicación rígida; | 11. transportador de chips de tipo cadena; |
12. Golpe de aire en el centro del husillo; | 12- Sistema de lavado de agua de alta presión; |
13. lámpara de trabajo; | 13Puerta de seguridad; |
14. luz piloto; | 14- Escapador de aceite. |
15. Interfaz USB y LAN; | |
16Generador de pulso manual (MPG); | |
17Sistema de lubricación automática centralizada. | |
18- Sistema de enfriamiento. | |
19- Intercambiador de calor para el gabinete eléctrico. | |
20. Bloques y pernos de nivelación; | |
21- caja de herramientas y herramientas; | |
22. controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. El control de las máquinas se realiza por medio de un sistema de control de velocidad, que permite a los fabricantes ejecutar el control de las máquinas. |
Detalles de la máquina
¿Por qué no lo haces?
>> La superficie de la mesa de trabajo endurecida y fina asegura una alta rigidez.
>> Opcional Taiwan TJR NC mesa giratoria para el 4to eje para procesar piezas redondas, y realizar 4-eje de enlace.
¿Por qué no lo haces?
>> Gran espacio de trabajo puede satisfacer el requisito de procesamiento de piezas de diferentes tamaños.
>> La cubierta telescópica de acero inoxidable puede proteger eficazmente las guías de la máquina y el tornillo de bolas de daños.
¿Por qué no lo haces?
>> Seleccione el cargador de herramientas tipo disco de Taiwan BT40, conalta concentricidad, bajo ruido, cambio rápido de herramientas, alta precisión, larga vida útil.
¿Por qué no lo haces?
>> El sistema CNC estable garantiza todo el rendimiento de trabajo del centro de mecanizado vertical CNC.
El sistema Mitsubishi CNC es opcional.
¿Por qué no lo haces?
>> El transportador de chips de tipo cadena es opcional.
¿Por qué elegirnos?
Interferómetro láser Renishaw para centro de mecanizado vertical CNC:
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
Comentarios positivos de los clientes
Introducción de la empresa

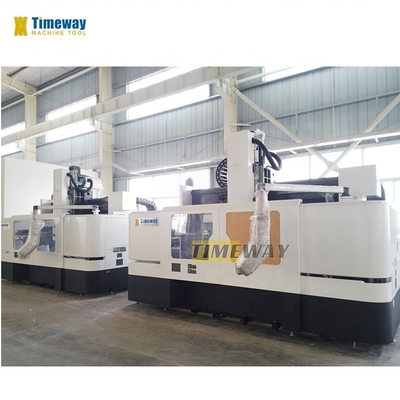

Display de fábrica:
El texto Introducción:
Perfil de la empresa:
Timeway Machine Tool Co., Ltd es una empresa profesional de fabricación de máquinas herramienta, los principales productos incluyen torno, fresadora, máquina de rectificación, etc.,y según las necesidades del cliente también podemos diseñar y fabricar varias máquinas de propósito especial, para prestar servicios relativos de actualización y transformación de la tecnología en el campo de las máquinas herramienta.
Nuestra fábrica se estableció en 2014. Tiene técnicos profesionales, un equipo de investigación y desarrollo, fabrica y vende equipos CNC y proporciona servicios profesionales personalizados.Nuestros productos se utilizan ampliamente en el procesamiento de moldes, productos 3C, maquinaria agrícola, maquinaria de petróleo, procesamiento de piezas de automóviles, industria aeroespacial, etc., vendiendo a más de 60 países y regiones en el país y en el extranjero.
Preguntas frecuentes
P: ¿Por qué elegir Timeway Machine?
A: 1. Alta calidad con precio competitivo; 2. Equipo profesional de I + D y 25 años de experiencia en exportación; 3. Exportado a más de 60 países; 4. Certificados CE, ISO; 5.Servicio en línea las 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantía de calidad; 7. Ingenieros en el extranjero disponibles para resolver problemas; P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?Hemos establecido un departamento de control de calidad muy estricto para garantizar la buena calidad. P: ¿Cuál es el MOQ? A: 1 juego (Sólo algunas máquinas de bajo costo serán más de 1 juego) P: ¿Qué pasa con los términos de pago?y el 70% del saldo a pagar antes del envío¿Cuál es la garantía? R: El período de garantía es de un año después de la entrega.Vamos a proporcionar servicio de por vida para la máquina.
