La cama de una pieza está hecha de hierro fundido de alta calidad, la superficie de los rieles endurecida y la molienda de precisión, alta estabilidad y alta rigidez.La estructura bien diseñada garantiza una excelente capacidad de procesamiento.

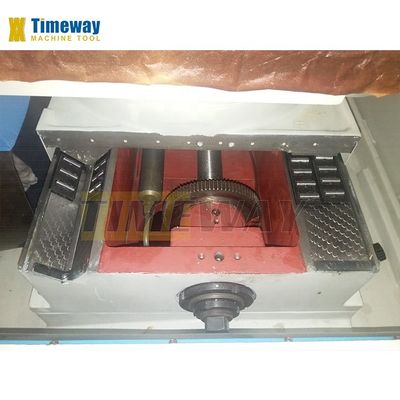

La mesa base se desliza con material TF y se ha raspado manualmente con precisión; la cabeza de la rueda se desliza con rieles planos en V con rodillo de revestimiento, alta precisión y baja fricción de movimiento.
 |

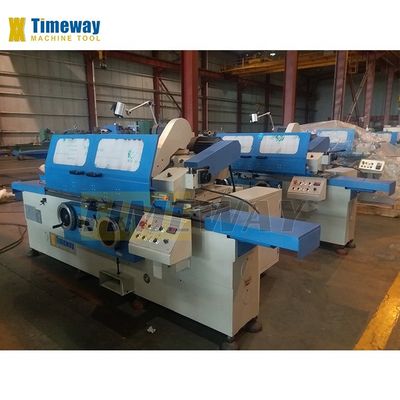

Máquina de rectificación cilíndrica universal de alta precisión con una distancia de 2000 mm entre los centros
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $48,000.00/sets 1-1 sets |
|
Información detallada |
|||
| CNC o no: | Es normal. | Condición: | Nuevo |
|---|---|---|---|
| Duración de molienda ((mm): | 500 | Tamaño de la rueda (milímetros): | 750 |
| Aspereza superficial (μm): | 0.32 μm | Tamaño de la tabla (milímetros): | 750*75*350 |
| Vía de la mesa (X) (mm): | 475 | Vía de la mesa (Y) (mm): | 475 |
| Válvula de tensión: | Las partidas 1 y 2 no se aplicarán. | Dimensión ((L*W*H): | Se trata de un sistema de control de las emisiones de gases de escape. |
| Peso (kg): | 26000 | Potencia en kW: | 15 |
| Garantización: | 1 año | Puntos de venta clave: | Alta precisión |
| Ubicación de la sala de exposición: | Vietnam, Marruecos, Sudáfrica, Corea del Sur, Canadá, Uzbekistán e Italia | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Componentes básicos: | Motor, transporte, bomba |
| Industrias aplicables: | Fabricación | Distancia entre los centros: | 2000 |
| Altura del centro: | 350 (370) | Diámetro del suelo (O.D.): | 30 a 630 |
| Diámetro del suelo (ID): | 30-250 | Duración de molienda (O.D): | Se trata de una serie de medidas que se aplican a las empresas. |
| Capacidad de carga: | 320 | Ángulo de giro de la cabeza de trabajo: | 3000 |
| Conicidad del husillo de la cabeza de trabajo: | 90° | Tamaño de la muela externa: | Se trata de un sistema de control de las emisiones. |
| Velocidad del eje de la cabeza de la rueda: | Entre el 14 y el 140 | ||
Descripción de producto
Descripción de los productos

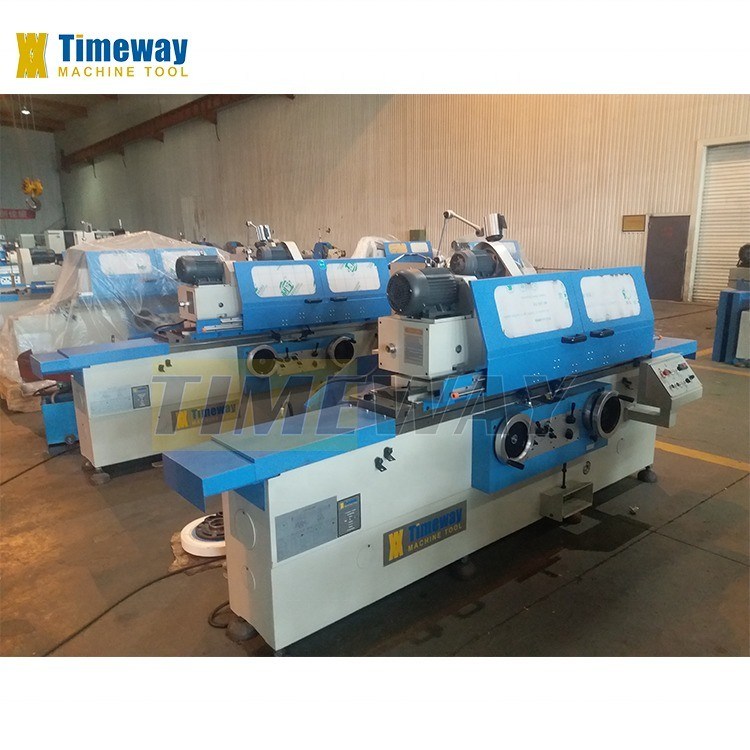

La rectificadora cilíndrica G-320 es adecuada para rectificar la superficie exterior del cilindro y el cono; la rectificadora cilíndrica universal UG-320 es adecuada para rectificar la superficie exterior e interior del cilindro y el cono.Para el G-320, la cabeza de trabajo adopta un motor de doble velocidad y su velocidad se puede cambiar cambiando la posición de la correa; Para UG-320, la cabeza de trabajo adopta un motor inversor para realizar el ajuste de velocidad sin pasos.Para UG-320,la cabeza de trabajo puede girar a cualquier posición dentro de su dirección antihoraria de 90°, por lo que puede ser adecuado para rectificar la superficie interna o externa de la superficie cónica.Para el UG-320, la rectificadora cilíndrica tiene un aparato de rectificación interno,el eje de molienda interno está soportado por un rodamiento de rodadura precisoEl movimiento longitudinal de la mesa de trabajo es impulsado por una rueda hidráulica o por una rueda manual. La mesa de trabajo puede girar hasta cierto punto para ser adecuada para la molienda cónica.
Alimentado por hidráulico, que realiza alimentación periódica automática y alimentación rápida. También puede hacer alimentación áspera y fina a través de la rueda de mano.que hacen que el husillo tenga una alta rigidez y estabilidad, aseguran una superficie de acabado pesada y excelente.La cama de una pieza está hecha de hierro fundido de alta calidad, la superficie de los rieles endurecida y la molienda de precisión, alta estabilidad y alta rigidez.La estructura bien diseñada garantiza una excelente capacidad de procesamientoLa base de la mesa se desliza con material TF y se ha raspado de forma manual de precisión;

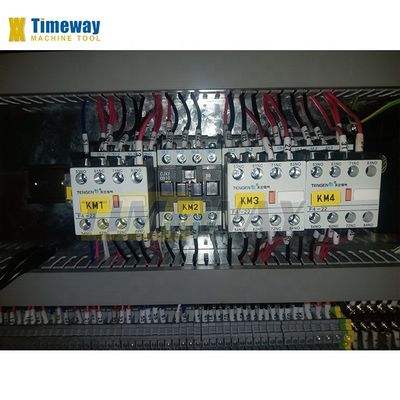

El eje de la cabeza de trabajo, el eje de la cabeza de la rueda, el eje de rectificación interno, la bomba de refrigerante, la bomba de aceite hidrodinámica y la bomba de aceite hidrostática son accionados por motores separados.Cada parte móvil de la máquina tiene eléctrica, estructura de bloqueo hidráulico y mecánico la máquina está bien diseñada con un aspecto agradable,todas las palancas de control están centralizadas en el panel hacer el funcionamiento fácil el armario de la rueda se puede montar en la superficie de la mesa de trabajo de en el tailstock.
Alimentado por hidráulico, que realiza alimentación periódica automática y alimentación rápida. También puede hacer alimentación áspera y fina a través de la rueda de mano.que hacen que el husillo tenga una alta rigidez y estabilidad, aseguran una superficie de acabado pesada y excelente.La cama de una pieza está hecha de hierro fundido de alta calidad, la superficie de los rieles endurecida y la molienda de precisión, alta estabilidad y alta rigidez.La estructura bien diseñada garantiza una excelente capacidad de procesamientoLa base de la mesa se desliza con material TF y se ha raspado de forma manual de precisión;
El eje de la cabeza de trabajo, el eje de la cabeza de la rueda, el eje de rectificación interno, la bomba de refrigerante, la bomba de aceite hidrodinámica y la bomba de aceite hidrostática son accionados por motores separados.Cada parte móvil de la máquina tiene eléctrica, estructura de bloqueo hidráulico y mecánico la máquina está bien diseñada con un aspecto agradable,todas las palancas de control están centralizadas en el panel hacer el funcionamiento fácil el armario de la rueda se puede montar en la superficie de la mesa de trabajo de en el tailstock.
Especificación | Unidad | UG-320 |
Distancia entre centros | En el caso de los | Se trata de los siguientes: |
Altura del centro | En el caso de los | 180 |
Diámetro del suelo (O.D.) | En el caso de los | 8 a 320 |
Diámetro del suelo (ID) | En el caso de los | Entre 30 y 100 |
Duración de molienda (O.D) | En el caso de los | Se trata de los siguientes: |
Duración de molienda (ID) | En el caso de los | 125 |
Capacidad de carga | En kg | 150 |
Ángulo de giro de la cabeza de trabajo | ¿ Qué pasa? | +90° |
Conicidad del husillo de la cabeza de trabajo | - | MT4 |
Velocidad del eje de la cabeza de trabajo | rpm | 25-220 (sin pasos) |
Velocidad del eje de la cabeza de la rueda | rpm | 1670 |
Transporte rápido de la alimentación de la cabeza de rueda | En el caso de los | 50 |
Transporte cruzado de la cabeza de la rueda | En el caso de los | 246 |
Ángulo de giro de la cabeza de la rueda | ¿ Qué pasa? | ± 30° |
Alimentación de la cabeza de la rueda de la rueda de mano por rpm (gruesa/fina) | En el caso de los | Dos por cero.5 |
Alimentación de la cabeza de rueda de la rueda de mano por gramo. (gruesa/fina) | En el caso de los | 0.01/0. ¿Qué quieres decir?0025 |
Tamaño de la muela externa | En el caso de los | Las medidas de seguridad se aplican a las instalaciones de los Estados miembros. |
Velocidad periférica máxima de la rueda de molienda | el número de unidades | 35 |
Velocidad del husillo de molienda interna | rpm | 10 000/15000 |
Tamaño de la muela interna | En el caso de los | El máximo es 50x25x13, el mínimo es 17x20x6 |
Alimentación de la mesa de la rueda de mano por rpm. | En el caso de los | 6 |
Ángulo de giro de la mesa (CW) | ¿ Qué pasa? | 3°/3°/2°/2° |
Ángulo de giro de la mesa (CCW) | ¿ Qué pasa? | 7°/6°/5°/3° |
Velocidad de alimentación longitudinal de la tabla | el número de unidades | 0.1-4 |
Cuello de pluma | - | MT4 |
Viajes de plumas de cola | En el caso de los | 30 |
Potencia del motor de rectificación externo | El peso | 5.5 |
Potencia del motor de molienda interna | El peso | 1.1 |
Potencia del motor de la cabeza de trabajo | El peso | 1.5 |
Peso bruto | En kg | Las demás partidas |
Tamaño del embalaje (LxWxH) | en cm | 322/422/540/739 x 200 x 205 |

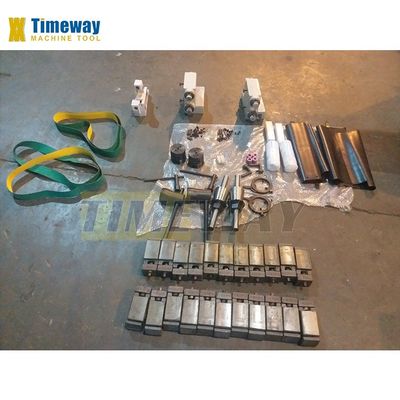

Placa de medición del puente | Estancia de equilibrio |
Descanso abierto | Separación magnética |
Freno de la rueda | Filtro de papel |
Extractor de ruedas | Accesorios de rectificación central |
Arco de equilibrio | Resto cercano y constante |
Muelas de moler | Dispositivo para ruedas de extremo |
Contenedor de refrigerante | Vestido de rueda de radio |
Carburo en el centro | DRO |
Perro de conducción | |
Con un volumen de carga superior o igual a 30 kg | |
Lámpara de trabajo | |
Cuña de nivelación | |
Se aplicará el método siguiente: | |
El motor de 3 mandíbulas (UG) | |
El eje de extensión (UG) | |
Válvula de rectificación interna (UG) | |
Conjunto completo de herramientas | |
Manual de operación (edición en inglés) |
Las demás piezas de triturador
Viene con un dispositivo de molienda interna extraíble.
El huso de la cabeza de rueda está soportado por rodamientos de concha bimetálicos, que hacen que el huso tenga una alta rigidez y estabilidad, garantizan una superficie de acabado pesada y excelente.
La cabeza de rectificación puede girarse 180° para cambiar de rectificación interna a externa.
El panel de operadores centralizado y la acción razonablemente distribuida
las manijas son muy claras y el usuario-
amistoso en la parte delantera de la máquina.
las manijas son muy claras y el usuario-
amistoso en la parte delantera de la máquina.
