Equipado con un cuarto eje para el mecanizado de piezas redondas.
Equipado con una mesa giratoria NC tipo cuna del eje B+C.
Equipado con una mesa giratoria NC del eje A+C.
Equipado con cabeza giratoria (eje B) + mesa giratoria NC (eje C).
 |
Viaje de la mesa Y mm 1300 Centro de mecanizado CNC vertical con carga máxima de la mesa kg 500 kg
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $61,899.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | NT1capacidad |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | Válvulas de acoplamiento |
| Dimensión ((L*W*H): | El valor de las emisiones de gases de efecto invernadero es el siguiente: | Peso (T): | 3 T |
| Tamaño de la mesa (mm): | Es el mismo. | Sistema de control CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens y otras compañías |
| Número de ejes: | 3 | Vía de la mesa (X) (mm): | 1200 |
| Vía de la mesa (Y) (mm): | 1300 | Vía de la mesa (Z) (mm): | 700 |
| Precisión de posicionamiento (mm): | 0.04m m | La capacidad de repetición (X/Y/Z) (mm): | 0,008 |
| Potencia del motor del husillo ((kW): | 18.5 | Max. Table Load (kilogramos): | 500 KG |
| Min. Tiempo de cambio de herramientas: | 2 | Capacidad del cargador de herramientas: | 16, 24 |
| Puntos de venta clave: | Con una capacidad de producción de | Garantización: | 1 año |
| Válvula de tensión: | Requisitos del cliente | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Tamaño de la mesa de trabajo (WxL): | 710x1400 |
| Las condiciones de los vehículos de las categorías A y B se determinarán en función de las condicion: | 18 de mayo de 152.5 | Capacidad de carga: | 1200 |
| Viaje longitudinal (X): | 1300 | Viajes cruzados (Y): | 700 |
| Vía vertical (Z): | 650 | Distancia entre la nariz del husillo y la mesa: | 150 a 800 |
| Distancia desde el centro del husillo hasta la columna: | 785 | Velocidad del eje: | 8000 |
| Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación | Ubicación de la sala de exposición: | Filipinas, Marruecos, Emiratos Árabes Unidos, Colombia y Bangladesh |
| Componentes básicos: | El motor | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Aplicaciones del centro de mecanizado vertical:

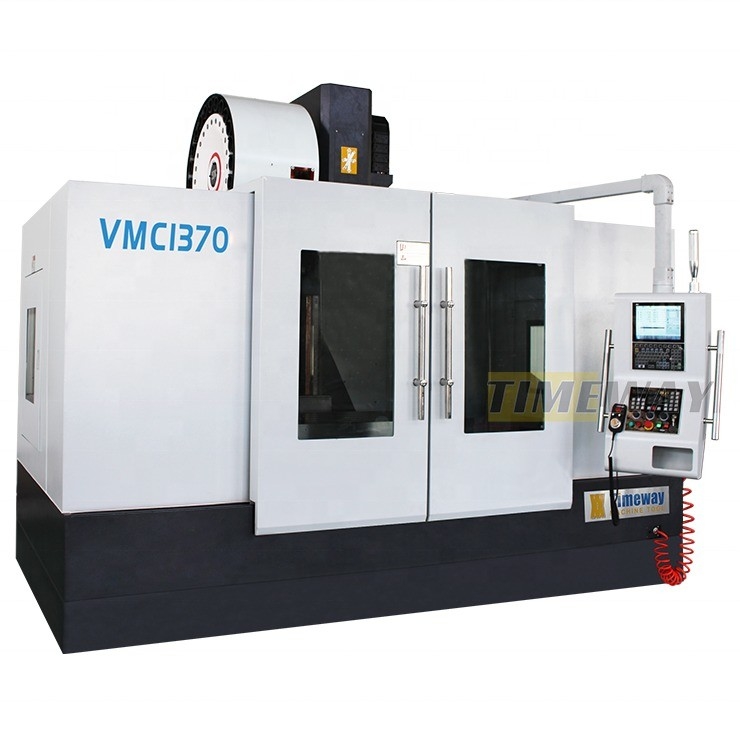

El centro de mecanizado vertical de la serie VMC es un centro de mecanizado vertical controlado por CNC (dispositivo de control numérico por computadora) y que realiza el procesamiento de corte.el tapping y el fresado; puede resolver el procesamiento de piezas complejas, precisas, de pequeños lotes y de varias variedades.
Especificación | Unidad | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
Tamaño de la mesa de trabajo (WxL) | En el caso de los | 710x1400 | 800x1700 | El tamaño de la pantalla es: | 900x2000 | |||
Las condiciones de los vehículos de las categorías A y B se determinarán en función de las condiciones de los vehículos de las categorías A y B. | En el caso de los | 18 de mayo de 152.5 | El 22 de mayo de 135 | El 22 de mayo de 1655. | El 22 de mayo de 1655. | |||
Capacidad de carga | En kg | 1200 | 1500 | 1600 | 1600 | |||
Viaje longitudinal (X) | En el caso de los | 1300 | 1500 | 1600 | 1800 | |||
Viajes cruzados (Y) | En el caso de los | 700 | 800 | 900 | 900 | |||
Vía vertical (Z) | En el caso de los | 650 | 700 | 680 | 800 | |||
Distancia entre la nariz del husillo y la mesa | En el caso de los | 150 a 800 | 185 a 885 | 160 a 840 | 160 a 960 | |||
Distancia desde el centro del husillo hasta la columna | En el caso de los | 785 | 810 | 950 | 950 | |||
De las partidas 1 a 5 | - | NT1capacidad | NT1capacidad | NT1capacidad | NT1capacidad | |||
Velocidad del husillo | rpm | 8000 | 8000 | 6000 | 6000 | |||
Velocidad de alimentación rápida en el eje X/Y/Z | el número de unidades | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Torque del motor de alimentación del eje X/Y/Z | N.m. | El 23/23/23 | 27/27/27 | Se trata de los siguientes: | 40/40/40 | |||
Precisión de posicionamiento del eje X/Y/Z | En el caso de los | 0.015 | 0.015 | 0.015 | 0.015 | |||
Precisión de reposicionamiento del eje X/Y/Z | En el caso de los | 0.01 | 0.01 | 0.01 | 0.01 | |||
Potencia del motor principal | El peso | 15 de diciembre.5 | 15 de diciembre.5 | 15 de diciembre.5 | 15 de diciembre.5 | |||
Fuente de presión del aire | peso en kg/cm2 | 8 | 8 | 8 | 8 | |||
Capacidad de potencia | Qué | 30 | 30 | 35 | 40 | |||
Capacidad del cargador de herramientas | T. | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Tipo de guía | - | Deslizamiento (cuatro rieles en el eje Y) | Deslizamiento (cuatro rieles en el eje Y) | Deslizamiento (cuatro rieles en el eje Y) | Deslizamiento (cuatro rieles en el eje Y) | |||
Peso de la máquina | En kg | 11000 | 14000 | 15000 | 15500 | |||
Las dimensiones de la máquina (LxWxH) | En el caso de los | El valor de las emisiones de gases de efecto invernadero es el siguiente: | 4200 x 3520 x 3055 | 4280 x 3700 x 3220 | Las demás partidas del anexo II | |||
√ Sistema CNC FANUC 0i MF √ X/Y: rieles de guía lineales, Z: rieles de guía deslizantes √ Eje de Taiwan BT40, 8000 rpm √ ATC tipo disco de Taiwán con 24 herramientas √ Revestimiento completo √ Generador de pulso manual (MPG) √ Interfaz USB y LAN √ lámpara de trabajo √ lámpara piloto √ Sistema de refrigeración √ Sistema de lubricación automática centralizada √ Golpe de aire por eje Pistola de aire √ Arbor de fresado y mandíbula √ Intercambiador de calor para gabinete eléctrico √ Herramientas y caja de herramientas √ Cuña y tornillos de nivelación √ Manual de operación (en inglés) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND Las autoridades de los Estados miembros deben tener en cuenta los siguientes elementos: _ Cuarto eje _ Eje accionado directamente (10000, 12000, 15000 rpm) _ Boquilla de refrigerante circular El refrigerante a través del husillo (CTS) El refrigerador de aceite del eje _ Aire acondicionado _ transportador de chips de tipo cadena - Es una pistola de agua. _ Puerta de seguridad _ Sistema de medición de herramientas _ Sistema de medición de la pieza |
Detalles de la máquina
¿Por qué no lo haces?

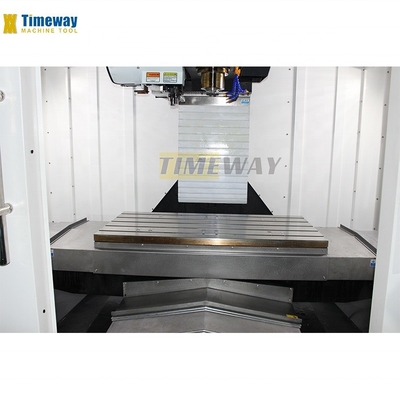

>> La superficie de la mesa de trabajo endurecida y fina asegura una alta rigidez.
>> Opcional Taiwan TJR NC mesa giratoria para el 4to eje para procesar piezas redondas, y realizar 4-eje de enlace.
¿Por qué no lo haces?

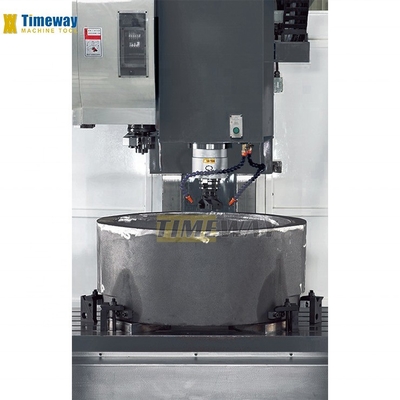

>> Gran espacio de trabajo puede satisfacer el requisito de procesamiento de piezas de diferentes tamaños.
>> La cubierta telescópica de acero inoxidable puede proteger eficazmente las guías de la máquina y el tornillo de bolas de daños.
¿Por qué no lo haces?

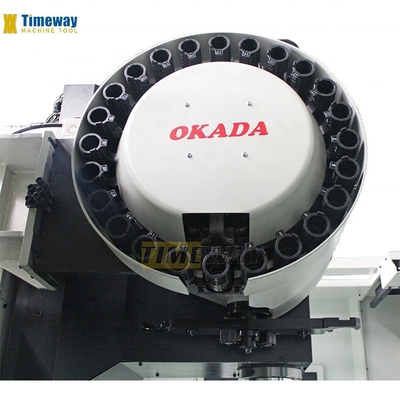

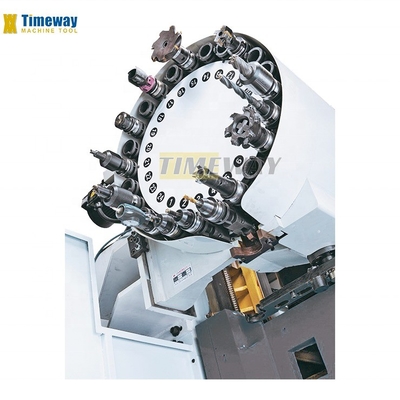

>> Seleccione el cargador de herramientas tipo disco de Taiwan BT40, conalta concentricidad, bajo ruido, cambio rápido de herramientas, alta precisión, larga vida útil.
¿Por qué no lo haces?

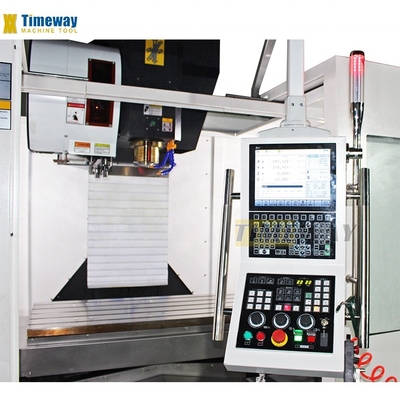

>> El sistema CNC estable garantiza todo el rendimiento de trabajo del centro de mecanizado vertical CNC.
El sistema Mitsubishi CNC es opcional.
¿Por qué no lo haces?
>> El transportador de chips de tipo cadena es opcional.
¿Por qué elegirnos?
Interferómetro láser Renishaw para centro de mecanizado vertical CNC:
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
