1El apoyo óptimo del husillo.
2. Utilice como referencia la estructura clásica de perforación de coordenadas verticales, tiene una mejor rigidez del husillo.
3El banco de trabajo de oscilación rotativo CNC realiza una estructura de soporte de doble pared.
4El eje Y adopta cuatro guías como soporte y el motor principal situado en el centro.
5. cargador de herramientas de tipo circular combinado con el lecho del torno de la máquina herramienta, estructura simple y ahorrar espacio.
 |
16kW China GNC61CNC Sistema CNC Cinco Ejes Centro de mecanizado vertical para el corte de velocidad
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | TIMAC TIMEWAY |
| Certificación: | ISO CE |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $250,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paquete estándar |
| Capacidad de la fuente: | 100 juegos/juegos por año |
|
Información detallada |
|||
| Condición: | Nuevo | No. de herraduras: | No casado |
|---|---|---|---|
| El tipo: | Válvulas de acoplamiento | Dimensión ((L*W*H): | 2500*4200*2400 mm |
| Peso (T): | 4 T | Tamaño de la mesa (mm): | Las demás |
| Número de ejes: | 3, 4, 5 | Vía de la mesa (X) (mm): | 400 |
| Vía de la mesa (Y) (mm): | 380 | Vía de la mesa (Z) (mm): | 350 |
| Precisión de posicionamiento (mm): | Las demás | La capacidad de repetición (X/Y/Z) (mm): | Las demás |
| Rango de velocidad del husillo (rpm): | El valor de las emisiones de CO2 de los motores de combustión renovable será igual o superior a: | Potencia del motor del husillo ((kW): | 16.7.5 |
| Max. Table Load (kilogramos): | 500 KG | Min. Tiempo de cambio de herramientas: | 2 |
| Capacidad del cargador de herramientas: | 22 | Puntos de venta clave: | Automático |
| Garantización: | 1 año | Válvula de tensión: | Las demás |
| Tipo de comercialización: | Producto caliente 2021 | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Tamaño de la tabla: | Las demás | El color: | Según las necesidades del cliente |
| diámetro de la mesa de trabajo: | 450 mm | Velocidad del eje: | 16000rpm |
| Viaje en el eje X/Y/Z: | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. | Velocidad en el eje A: | 30 rpm |
| Velocidad en el eje C: | 80RPM | Sistema CNC: | Sistema chino GNC61CNC |
| Número de eje: | 5 | Industrias aplicables: | Fabricación, otras |
| Ubicación de la sala de exposición: | Arabia Saudita, México, Tailandia, Argentina, Argelia y Malasia | Componentes básicos: | El motor |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción del producto

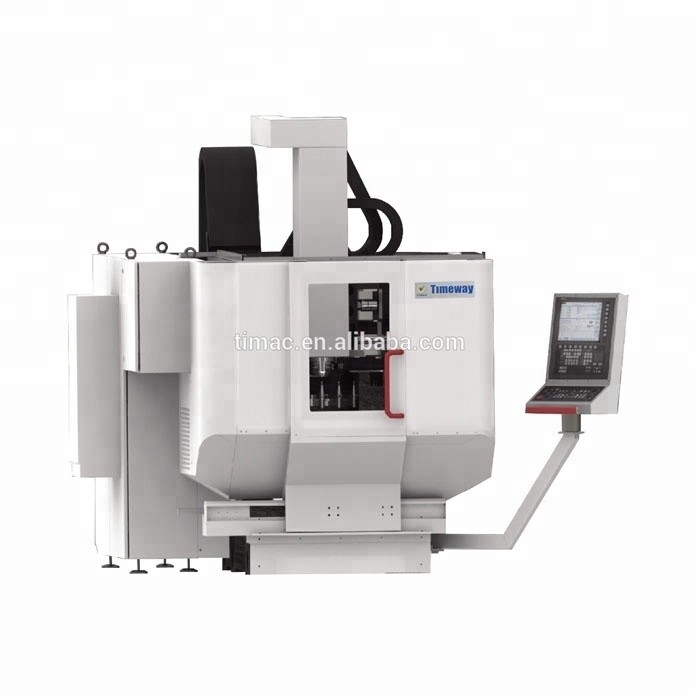

Centro de mecanizado CNC vertical de cinco ejes
Ventajas de las máquinas herramienta
1Mejorado el marco del pórtico y el diseño de toda la estructura de la máquina.
2Adopta un cuerpo de cama de lidan artificial.
3La tecnología de accionamiento directo garantiza una mejor capacidad de respuesta dinámica.
4Conducido en el centro de gravedad.
5La velocidad de alimentación rápida del eje lineal es de 60 m/min.
6Técnico de respuesta dinámica.
7Más precisión, mayor eficiencia de procesamiento.
8- Recarga el cargador de herramientas, el tiempo de cambio de herramientas es corto.
9El eje C de alta velocidad realiza la función de fresado y giro de compuestos.
10Ángulo de giro del eje A: -130o a +130o.
11Fuente de alimentación inteligente, ahorro de energía del 20% durante la vida útil.
2Adopta un cuerpo de cama de lidan artificial.
3La tecnología de accionamiento directo garantiza una mejor capacidad de respuesta dinámica.
4Conducido en el centro de gravedad.
5La velocidad de alimentación rápida del eje lineal es de 60 m/min.
6Técnico de respuesta dinámica.
7Más precisión, mayor eficiencia de procesamiento.
8- Recarga el cargador de herramientas, el tiempo de cambio de herramientas es corto.
9El eje C de alta velocidad realiza la función de fresado y giro de compuestos.
10Ángulo de giro del eje A: -130o a +130o.
11Fuente de alimentación inteligente, ahorro de energía del 20% durante la vida útil.
Especificación
Especificaciones | Unidades | FMC-400. | ||
Eje A | Tipo de accionamiento | Motor de accionamiento directo con par motor | ||
Torque del accionamiento S1/S6 | N.m. | El motor de las unidades de motor de las categorías M1 y M2 (Motor con un solo accionamiento) | ||
Eje C | Tipo de accionamiento | Dispositivos de transmisión directa con motor de par | ||
Torque del accionamiento S1/S6 | N.m. | 315/582 | ||
Velocidad máxima de alimentación | Eje X/Y/Z | el número de unidades | 40; 48 | |
Eje A | rpm | 30 | ||
Eje C | rpm | 80 | ||
Unidad de ajuste Min | Eje X/Y/Z | ¿ Qué es eso? | 1; 0.1 | |
Eje C | ¿ Qué pasa? | 0.001°; 0.0001° | ||
Precisión de posicionamiento | Eje X/Y/Z | ¿ Qué es eso? | 8; 5. | |
Eje A/C | " | 8; 5. | ||
Precisión de reposicionamiento | Eje X/Y/Z | ¿ Qué es eso? | 5; 3 | |
Eje A/C | " | 5; 3 | ||
Sistema CNC | Modelo | Sistema CNC GNC61 | ||
Nota: Las máquinas herramienta de la serie también tienen 600Series; 800Series; 1250Series. Entre las series VMC solo está equipada con eje X/Y/Z, sin eje A/C. FMC-T serie estándar:Eje eléctrico con bloqueo y eje C de alta velocidad. pero FMC serie huso eléctrico sin bloqueo y eje C baja velocidad. De acuerdo con los requisitos del cliente, podemos proporcionar diferentes especificaciones de la mesa de trabajo rotativa.
Desempeño principal

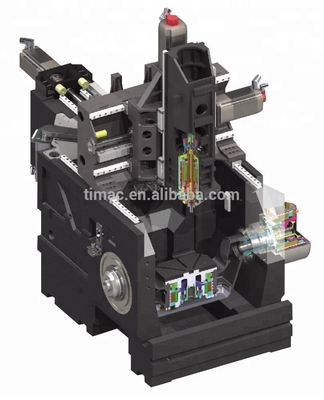

Diseño mejorado de la estructura de los bastidores y de la máquina completa
Cuerpo de cama Lidan artificial
1El coeficiente de expansión térmica es sólo 1/20 del hierro fundido, menor error de deformación térmica.
2La amortiguación del lidan artificial es seis veces mayor que la del hierro fundido, mejor rendimiento vibratorio.
3Una vez formado, ahorra mucho el tiempo y el costo de procesamiento subsecuente.
4Proceso de fabricación de curado a temperatura ambiente, selección de materiales de cama por máquinas de precisión.
2La amortiguación del lidan artificial es seis veces mayor que la del hierro fundido, mejor rendimiento vibratorio.
3Una vez formado, ahorra mucho el tiempo y el costo de procesamiento subsecuente.
4Proceso de fabricación de curado a temperatura ambiente, selección de materiales de cama por máquinas de precisión.
Tecnología de accionamiento directo
1Buena capacidad de respuesta dinámica
2. libre de retrocesos, sin desgaste mecánico de la transmisión
3. A través del motor de torsión como tecnología de accionamiento principal de coordenadas rotativas
4El eje C de FMC-400 y FMC-400T está equipado respectivamente con un motor de par de baja/alta velocidad, de modo que puede
fresado y girado.
2. libre de retrocesos, sin desgaste mecánico de la transmisión
3. A través del motor de torsión como tecnología de accionamiento principal de coordenadas rotativas
4El eje C de FMC-400 y FMC-400T está equipado respectivamente con un motor de par de baja/alta velocidad, de modo que puede
fresado y girado.

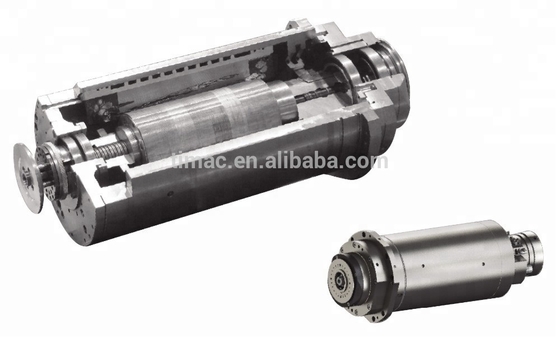

Eje eléctrico
1El eje eléctrico de fresado es una de las partes clave del centro de mecanizado, el eje de serie es de alta velocidad, precisión, alta rigidez y
Eje eléctrico de gran potencia (Eje eléctrico compuesto de fresado y giro opcional con función de bloqueo y giro del eje).
2Es adecuado para el mecanizado de precisión de alta eficiencia del dominio aeroespacial integral semal, partes complejas del cuerpo, motor de aviación
piezas de cajas, piezas de engranajes para sombrillas en espiral y piezas de moldes.
Eje eléctrico de gran potencia (Eje eléctrico compuesto de fresado y giro opcional con función de bloqueo y giro del eje).
2Es adecuado para el mecanizado de precisión de alta eficiencia del dominio aeroespacial integral semal, partes complejas del cuerpo, motor de aviación
piezas de cajas, piezas de engranajes para sombrillas en espiral y piezas de moldes.
Ventajas del sistema CNC
1. Perfecta tecnología de cinco ejes ((RTCP, mecanizado de plano inclinado)
2Interacción de información de alta velocidad.
3Alta resolución, programación de control de frecuencia de alta precisión.
4Percepción precisa de la posición o el ángulo.
5Tecnología de control multicanal.
6Los sistemas soportan sonda inalámbrica, herramienta de configuración de acceso de medidor.
7Función de compensación de errores: compensación bidireccional de tono, compensación de linealidad (incluida cada desviación)
En el caso de las empresas de servicios de telecomunicaciones, el nivel de compensación es el siguiente:
8Desarrollo secundario y sistema de simulación 3D fuera de línea.
2Interacción de información de alta velocidad.
3Alta resolución, programación de control de frecuencia de alta precisión.
4Percepción precisa de la posición o el ángulo.
5Tecnología de control multicanal.
6Los sistemas soportan sonda inalámbrica, herramienta de configuración de acceso de medidor.
7Función de compensación de errores: compensación bidireccional de tono, compensación de linealidad (incluida cada desviación)
En el caso de las empresas de servicios de telecomunicaciones, el nivel de compensación es el siguiente:
8Desarrollo secundario y sistema de simulación 3D fuera de línea.
Comentarios positivos de los clientes
Perfil de la empresa
Display de fábrica:
El texto Introducción:
Perfil de la empresa:
Timeway Machine Tool Co., Ltd es una empresa profesional de fabricación de máquinas herramienta, los principales productos incluyen torno, fresadora, máquina de rectificación, etc.,y según las necesidades del cliente también podemos diseñar y fabricar varias máquinas de propósito especial, para prestar servicios relativos de actualización y transformación de la tecnología en el campo de las máquinas herramienta.
Nuestra fábrica se estableció en 2014. Tiene técnicos profesionales, un equipo de investigación y desarrollo, fabrica y vende equipos CNC y proporciona servicios profesionales personalizados.Nuestros productos se utilizan ampliamente en el procesamiento de moldes, productos 3C, maquinaria agrícola, maquinaria de petróleo, procesamiento de piezas de automóviles, industria aeroespacial, etc., vendiendo a más de 60 países y regiones en el país y en el extranjero.
Preguntas frecuentes
P: ¿Por qué elegir Timeway Machine?
A: 1. Alta calidad con precio competitivo; 2. Equipo profesional de I + D y 25 años de experiencia en exportación; 3. Exportado a más de 60 países; 4. Certificados CE, ISO; 5.Servicio en línea las 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantía de calidad; 7. Ingenieros en el extranjero disponibles para resolver problemas;P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.P: ¿Cuál es el MOQ?R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)P: ¿Qué hay de las condiciones de pago?A: (1) T/T con 30% de pago por adelantado, y 70% de pago del saldo a pagar antes del envío; (2) LC irrevocable a la vista; (3) Western Union, MoneyGram, etc.P: ¿Qué hay de la garantía?R: El período de garantía es de un año después de la entrega.
