Equipado con un cuarto eje para el mecanizado de piezas redondas.
Equipado con una mesa giratoria NC tipo cuna del eje B+C.
Equipado con una mesa giratoria NC del eje A+C.
Equipado con cabeza giratoria (eje B) + mesa giratoria NC (eje C).
 |

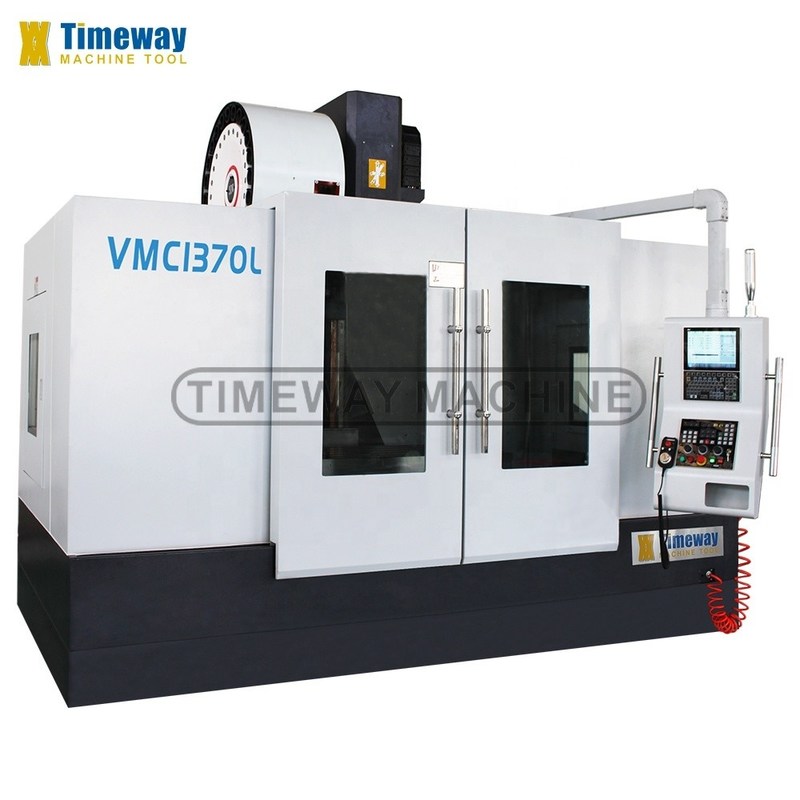

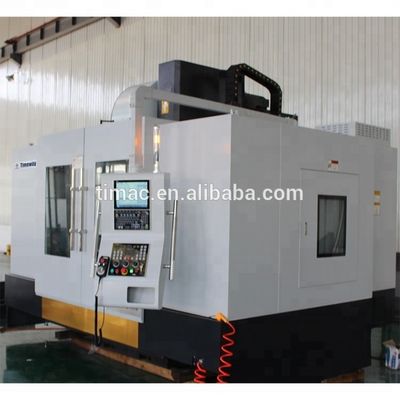

Tipo de disco ATC 1360x700mm Centro de mecanizado vertical VMC para fresadora CNC de trabajo pesado
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC TIMEWAY |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $120,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Envases de paletas o de madera |
| Capacidad de la fuente: | 100 juegos/juegos por mes |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | NT1capacidad |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | Válvulas de acoplamiento |
| Dimensión ((L*W*H): | Las dimensiones de las piezas de la cubierta son las siguientes: | Peso (T): | 10 T |
| Tamaño de la mesa (mm): | 1360x700 | Sistema de control CNC: | Fanuc |
| Número de ejes: | 3 | Vía de la mesa (X) (mm): | 1300 |
| Vía de la mesa (Y) (mm): | 700 | Vía de la mesa (Z) (mm): | 700 |
| Precisión de posicionamiento (mm): | ± 0008 | La capacidad de repetición (X/Y/Z) (mm): | ±0.006 |
| Rango de velocidad del husillo (rpm): | 1 - 6000 rpm | Potencia del motor del husillo ((kW): | 15/18.5 |
| Max. Table Load (kilogramos): | 1200 KG | Velocidad de alimentación (mm/min): | 1 - 10000 mm/min. |
| Min. Tiempo de cambio de herramientas: | 3 | Capacidad del cargador de herramientas: | 24 |
| Puntos de venta clave: | Fabricación flexible | Garantización: | 1 año |
| Válvula de tensión: | Requisitos del cliente | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Color de la máquina: | Como contrato |
| Las máquinas con ranuras en T: | 5-18-152. ¿Qué quieres decir?5 | Esquinas del eje X/Y: | Relines lineales de rodillos |
| Rejillo del eje Z: | Riel deslizante | Tipo de máquina: | Centro de mecanizado CNC a gran escala |
| Modo de control: | Sistema CNC | Estilo de control aéreo: | Tipo de disco |
| Capacidad del ATC: | 24 herramientas | Sistema de equilibrio del eje Z: | Casting pesado |
| Servicio postventa: | Apoyo en línea | Industrias aplicables: | Hoteles, tiendas de ropa, tiendas de materiales de construcción, talleres de reparación de maquinari |
| Ubicación de la sala de exposición: | Canadá, Estados Unidos, Italia, Alemania, México, Rusia, España, Sudáfrica, Ucrania, Uzbekistán, Aus | Velocidad de alimentación rápida ((m/min): | El 24/24/15 |
| Componentes básicos: | Sistema CNC de FANUC | Puerto: | Puerto de China |
Descripción de producto
Compras en una ventanilla
Puede hacer clic en la imagen para ver los productos que le interesan
Descripción de los productos
Aplicaciones del centro de mecanizado vertical CNC:
La fresadora vertical de la serie VMC es un centro de mecanizado vertical controlado por CNC (dispositivo de control numérico por computadora) y que realiza el procesamiento de corte.el tapping y el fresado; puede resolver el procesamiento de piezas complejas, precisas, de pequeños lotes y de varias variedades.
Especificación | Unidad | VMC1370L |
Tipo de guía del eje X/Y/Z | / | X/Y: rieles de guía lineales, Z: rieles de guía deslizantes |
Capacidad | ||
Viaje en el eje X | En el caso de los | 1300 |
Viaje en el eje Y | En el caso de los | 700 |
Viaje en el eje Z | En el caso de los | 700 |
Cuadro | ||
Tamaño de la mesa | En el caso de los | 1360 × 700 |
Capacidad de carga | En kg | 1200 |
Las ranuras en T (número/ancho/tiro) | En el caso de los | 5-18-152. ¿Qué quieres decir?5 |
Distancia entre la nariz del husillo y el centro de la mesa | En el caso de los | 140 a 840 |
El eje | ||
Distancia del centro del husillo a la columna | En el caso de los | 785 |
De las partidas 1 a 5 | / | BT1 - - - - - - - |
Velocidad del husillo | r/min | 6000 |
Potencia del motor principal | El peso | 15 de diciembre.5 |
Se aplicará el método siguiente: | ||
Potencia del servomotor en el eje X/Y/Z (MITSUBISHI) | El peso | 3/3/3 |
Servomotor en el eje X/Y/Z (FANUC) | Nm | β22/β22/β30 |
Velocidad de alimentación rápida en el eje X/Y/Z | el número de unidades | El 24/24/15 |
Velocidad de alimentación de corte en el eje X/Y/Z | Se aplican las siguientes medidas: | 0 a 10000 |
Precisión | ||
Precisión de posicionamiento del eje X/Y/Z | En el caso de los | ± 0008 |
Precisión de posicionamiento repetido en el eje X/Y/Z | En el caso de los | ± 0006 |
Revista de herramientas (ATC) | ||
Estilo de control aéreo | / | Disco |
Capacidad del ATC | herramientas | 24 |
Tiempo de cambio de herramienta (herramienta a herramienta) | el segundo | 2.4 |
Peso máximo de la herramienta | En kg | 18 |
Diámetro máximo de la herramienta | En el caso de los | Se aplicará el procedimiento de ensayo de la norma de calidad. |
Duración máxima de la herramienta | En el caso de los | 300 |
Las demás | ||
Fuente de alimentación | KVA | 30 |
La presión del aire requiere | peso en kg/cm2 | Entre 6 y 8 |
Sistema de equilibrio del eje Z | / | Casting pesado |
Peso de la máquina | En kg | 10000 |
Dimensión general (LxWxH) | En el caso de los | El valor de las emisiones de CO2 es el siguiente: |
Sistema CNC | / | FANUC y Mitsubishi |
√ Sistema CNC FANUC 0i MF √ X/Y: rieles de guía lineales, Z: rieles de guía deslizantes √ Taiwán BT50 eje, 6000 rpm √ ATC tipo disco de Taiwán con 24 herramientas √ Revestimiento completo √ Generador de pulso manual (MPG) √ Interfaz USB y LAN √ lámpara de trabajo √ lámpara piloto √ Sistema de refrigeración √ Sistema de lubricación automática centralizada √ Golpe de aire por eje Pistola de aire √ Arbor de fresado y mandíbula √ Intercambiador de calor para gabinete eléctrico √ Herramientas y caja de herramientas √ Cuña y tornillos de nivelación √ Manual de operación (en inglés) | - MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND - ¿Qué es lo que quiere decir con esto? _ Cuarto eje _ Eje accionado directamente (10000, 12000, 15000 rpm) _ Boquilla de refrigerante circular El refrigerante a través del husillo (CTS) El refrigerador de aceite del eje _ Aire acondicionado _ transportador de chips de tipo cadena - Es una pistola de agua. _ Puerta de seguridad _ Sistema de medición de herramientas _ Sistema de medición de la pieza |
Detalles de la máquina
¿Por qué no lo haces?
>> La superficie de la mesa de trabajo endurecida y fina asegura una alta rigidez.
>> Opcional Taiwan TJR NC mesa giratoria para el 4to eje para procesar piezas redondas, y realizar 4-eje de enlace.
¿Por qué no lo haces?

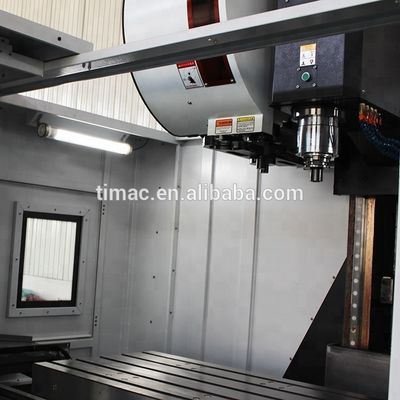

>> Gran espacio de trabajo puede satisfacer el requisito de procesamiento de piezas de diferentes tamaños.
>> La cubierta telescópica de acero inoxidable puede proteger eficazmente las guías de la máquina y el tornillo de bolas de daños.
¿Por qué no lo haces?

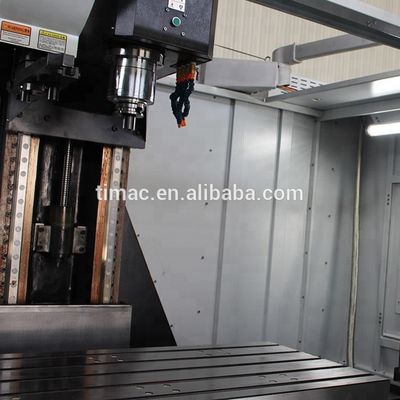

>> El eje Y adopta soporte de 4 carriles y 4 carriles de guía lineal de rodillos, gran capacidad de carga.
¿Por qué no lo haces?

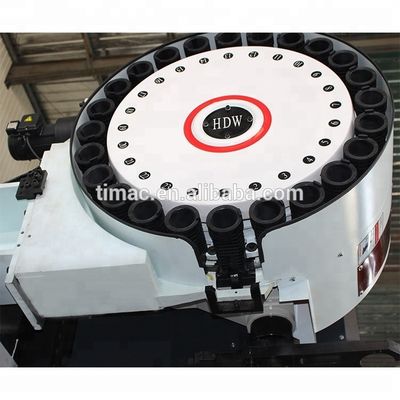

>> Seleccione el cargador de herramientas tipo disco de Taiwan BT40, conalta concentricidad, bajo ruido, cambio rápido de herramientas, alta precisión, larga vida útil.
¿Por qué no lo haces?

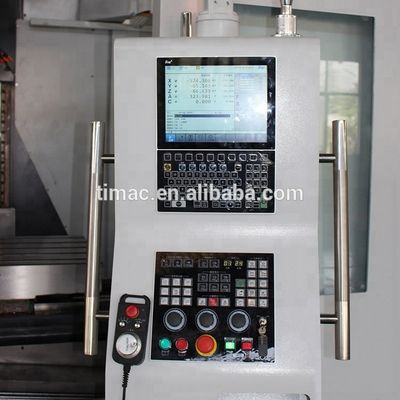

>> El sistema CNC estable garantiza todo el rendimiento de trabajo del centro de mecanizado vertical CNC.
>> El sistema CNC de FANUC viene de serie paraExportación al exterior.
¿Por qué no lo haces?
>> El transportador de chips de tipo cadena es opcional.
Comentarios de los clientes
Nuestros servicios
1- Reemplazo gratuito de las piezas disponibles durante el período de garantía. - Precio de coste de las piezas disponibles después del período de garantía.Acción rápida y respuesta a las preguntas técnicas en cualquier momento durante toda la vida útil de la máquina. 3. Centro de servicio post-exterior disponible en algunas regiones. 4. Servicio de ingenieros en el extranjero disponible a petición del cliente ((coste relativo generado por el cliente).
Introducción de la empresa
Display de fábrica:
Perfil de la fábrica:
Nuestra fábrica se estableció en 2014. Tiene técnicos profesionales, un equipo de investigación y desarrollo, fabrica y vende equipos CNC y proporciona servicios profesionales personalizados.Nuestros productos se utilizan ampliamente en el procesamiento de moldes, productos 3C, maquinaria agrícola, maquinaria de petróleo, procesamiento de piezas de automóviles, industria aeroespacial, etc., vendiendo a más de 60 países y regiones en el país y en el extranjero.
El texto Introducción:
Perfil de la empresa:
Timeway Machine Tool Co., Ltd es una empresa profesional de fabricación de máquinas herramienta, los principales productos incluyen torno, fresadora, máquina de rectificación, etc.,y según las necesidades del cliente también podemos diseñar y fabricar varias máquinas de propósito especial, para prestar servicios relativos de actualización y transformación de la tecnología en el campo de las máquinas herramienta.
Cliente visitado:
Hasta ahora, hemos recibido muchos clientes del extranjero, y todos ellos están muy satisfechos con nuestra empresa y productos
Las exposiciones:
Desde el establecimiento del Ministerio de Comercio Exterior, hemos participado en varias exposiciones nacionales e internacionales como la Feria de Cantón de Otoño, la Exposición de Beijing,Exposición de Shanghai, Moscú, Etiopía y Rusia, y han mantenido relaciones de cooperación amistosas a largo plazo con los clientes de la exposición.
Preguntas frecuentes
P: ¿Por qué elegir Timeway Machine?
A: 1. Alta calidad con precio competitivo; 2. Equipo profesional de I + D y 25 años de experiencia en exportación; 3. Exportado a más de 60 países; 4. Certificados CE, ISO; 5.Servicio en línea las 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantía de calidad; 7. Ingenieros en el extranjero disponibles para resolver problemas;P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.P: ¿Cuál es el MOQ?R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)P: ¿Qué hay de las condiciones de pago?A: (1) T/T con 30% de pago por adelantado, y 70% de pago del saldo a pagar antes del envío; (2) LC irrevocable a la vista; (3) Western Union, MoneyGram, etc.P: ¿Qué hay de la garantía?R: El período de garantía es de un año después de la entrega.
Quiere saber más detalles sobre este producto
