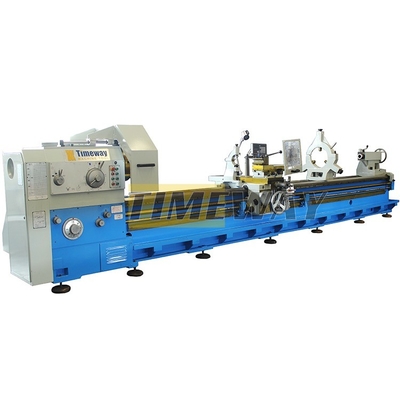

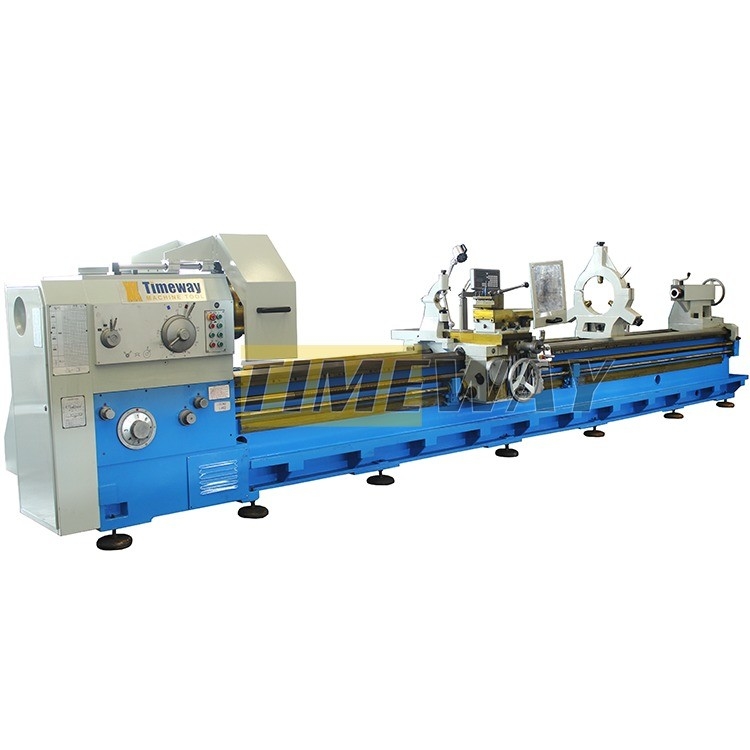

Máquina de torno horizontal de trabajo pesado personalizada con una gran capacidad de carga de 3500 KG
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | Timeway |
| Número de modelo: | Las demás: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $26,480.00/sets 1-2 sets |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 3000 | Rango de velocidad del husillo (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Carga media | Ancho de la cama (mm): | 380m m |
| El tipo: | En el plano horizontal | Válvula de tensión: | Las demás: |
| Dimensión ((L*W*H): | 13577*2479*2280 | Peso (kg): | 3500 Kg |
| Garantización: | 1 año | Puntos de venta clave: | Fácil de operar |
| Tipo de comercialización: | Producto ordinario | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Max. Weight del objeto (kilogramos): | 25000 | En el caso de las máquinas de la categoría 84: | BT1capacidad de producción |
| Torque de corte: | No más de 80000 N.m | Velocidad de alimentación rápida ((mm/min): | Se aplicarán las siguientes medidas: |
| Velocidad de alimentación (mm/min): | Se aplicarán las siguientes medidas: | Estaciones de postes de herramientas: | 8, 4 |
| Nombre: | Máquina de torno manual | Tipo de máquina: | Máquina de torsión horizontal para el torno de metal |
| Nombre del producto: | Máquina de torno de metal manual | Palabra clave: | Tornos metálicos universales |
| Función: | Mecanizado de metales | Precisión: | Alta precisión |
| El color: | personalizado | CNC o no: | El nombre |
| Procesamiento: | Objeto del metal | Distancia entre los centros: | Se aplicará el método de cálculo de las emisiones. |
Descripción de producto
Descripción del producto
Torno horizontal de trabajo pesado
Características:
1. Rendimiento estable: Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.
2.Cama muy rígida: La cama está hecha de cama estructural fundida. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia..En la superficie de guía deslizante, se adopta la tecnología de placa de guía antiarrastre y las características dinámicas, como el coeficiente de amortiguación de la fricción, están en un estado óptimo,evitando así la aparición de arrastramiento a baja velocidad.
3.Alta rigidez del lecho general con una envergadura de lecho de 600 mm, lo que garantiza que la máquina tenga una gran estabilidad y una alta precisión, y una capacidad de carga de lecho de hasta 3000 kg.
1. Rendimiento estable: Es adecuado para el corte estable y fuerte de piezas grandes y medianas como piezas fundidas, piezas rígidas y metales no ferrosos.
2.Cama muy rígida: La cama está hecha de cama estructural fundida. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un proceso de molienda de apagado de frecuencia intermedia..En la superficie de guía deslizante, se adopta la tecnología de placa de guía antiarrastre y las características dinámicas, como el coeficiente de amortiguación de la fricción, están en un estado óptimo,evitando así la aparición de arrastramiento a baja velocidad.
3.Alta rigidez del lecho general con una envergadura de lecho de 600 mm, lo que garantiza que la máquina tenga una gran estabilidad y una alta precisión, y una capacidad de carga de lecho de hasta 3000 kg.
Especificación
Especificación | Unidad | Las demás: | El número de unidades de producción | El número de unidades de producción |
Max. Muévete por la cama. | En el caso de los | 1600 | 2000 | 2500 |
Max. girar sobre el deslizamiento cruzado | En el caso de los | 1250 | 1600 | 2200 |
Distancia entre centros | En el caso de los | Entre 3000 y 20000 | Entre 3000 y 20000 | Entre 3000 y 20000 |
Par máximo de la palanca | N.m. | 80000 | 80000 | 80000 |
Ancho del lecho | En el caso de los | 1600 (tercero de deslizamiento) | 1600 (tercero de deslizamiento) | 1600 (tercero de deslizamiento) |
Capacidad de carga | toneladas | 32 | 32 | 32 |
De las partidas 1 a 5 | - | 75° | 75° | 75° |
Diámetro de la llave | En el caso de los | 1600 | 1600 y 1800 | 1600/1800/2000 |
Rango de velocidad del husillo | rpm | 0.8-160 (sin pasos) | 0.8-160 (sin pasos) | 0.8-160 (sin pasos) |
Rango de alimentación longitudinal | En el caso de los | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Rango de alimentación cruzada | En el caso de los | 0.063 a 24 (18) | 0.063 a 24 (18) | 0.063 a 24 (18) |
El hilo métrico | En el caso de los | Entre 2 y 40 | Entre 2 y 40 | Entre 2 y 40 |
Hilo de pulgadas | El TPI | 1 al 14 | 1 al 14 | 1 al 14 |
El hilo del módulo | El MP | 1.5 a 20 | 1.5 a 20 | 1.5 a 20 |
Max. desplazamiento del deslizamiento transversal | En el caso de los | 725 | 725 | 800 |
Max. desplazamiento del deslizamiento superior | En el caso de los | 600 | 600 | 600 |
Sección del bastón de la herramienta | En el caso de los | 70x70 | 70x70 | 70x70 |
Diámetro de la pluma de la cola | En el caso de los | 300 | 300 | 300 |
Viajes de plumas de cola | En el caso de los | 300 | 300 | 300 |
Cuello de pluma | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Velocidad de alimentación rápida de la cola | Se aplican las siguientes medidas: | 3000 | 3000 | 3000 |
Velocidad de alimentación rápida de las plumas de cola | Se aplican las siguientes medidas: | 664 | 664 | 664 |
Potencia del motor principal | El peso | 75 | 75 | 75 |
Duración de la máquina | En el caso de los | 13577 ~ 21577 | 13577 ~ 21577 | 13577 ~ 21577 |
Ancho de la máquina | En el caso de los | 2479 | 2479 | 2515 |
Altura de la máquina | En el caso de los | 2280 | 2580 | 2655 |
Imágenes detalladas
Superficie de giro exterior
Después de que la máquina cumple con toda la precisión geométrica, vamos a probar la barra en el torno horizontal, y comprobar el procesamiento real
precisión (redondez y cilindricidad).

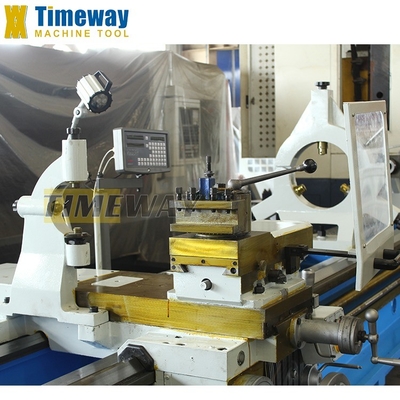

Punto de herramientas:
El poste de herramienta manual de 4 estaciones viene de serie, tiene una fuerte fuerza de sujeción y una alta rigidez.
El protector para el poste de herramientas es opcional, cumple con la norma CE.
El descanso de seguimiento es adecuado para girar barra de longitud delgada, reducir eficazmente la salida de la barra giratoria
El protector para el poste de herramientas es opcional, cumple con la norma CE.
El descanso de seguimiento es adecuado para girar barra de longitud delgada, reducir eficazmente la salida de la barra giratoria
Superficie de giro del extremo
Después de que todos los tornos están haciendo todas las pruebas de precisión geométrica, también mecanizado las partes del disco, y comprobar la verticalidad de la cruz
Es deslizamiento.
Es deslizamiento.
